某大桥上部构造长线法预制箱梁施工工艺细则方案.pdf

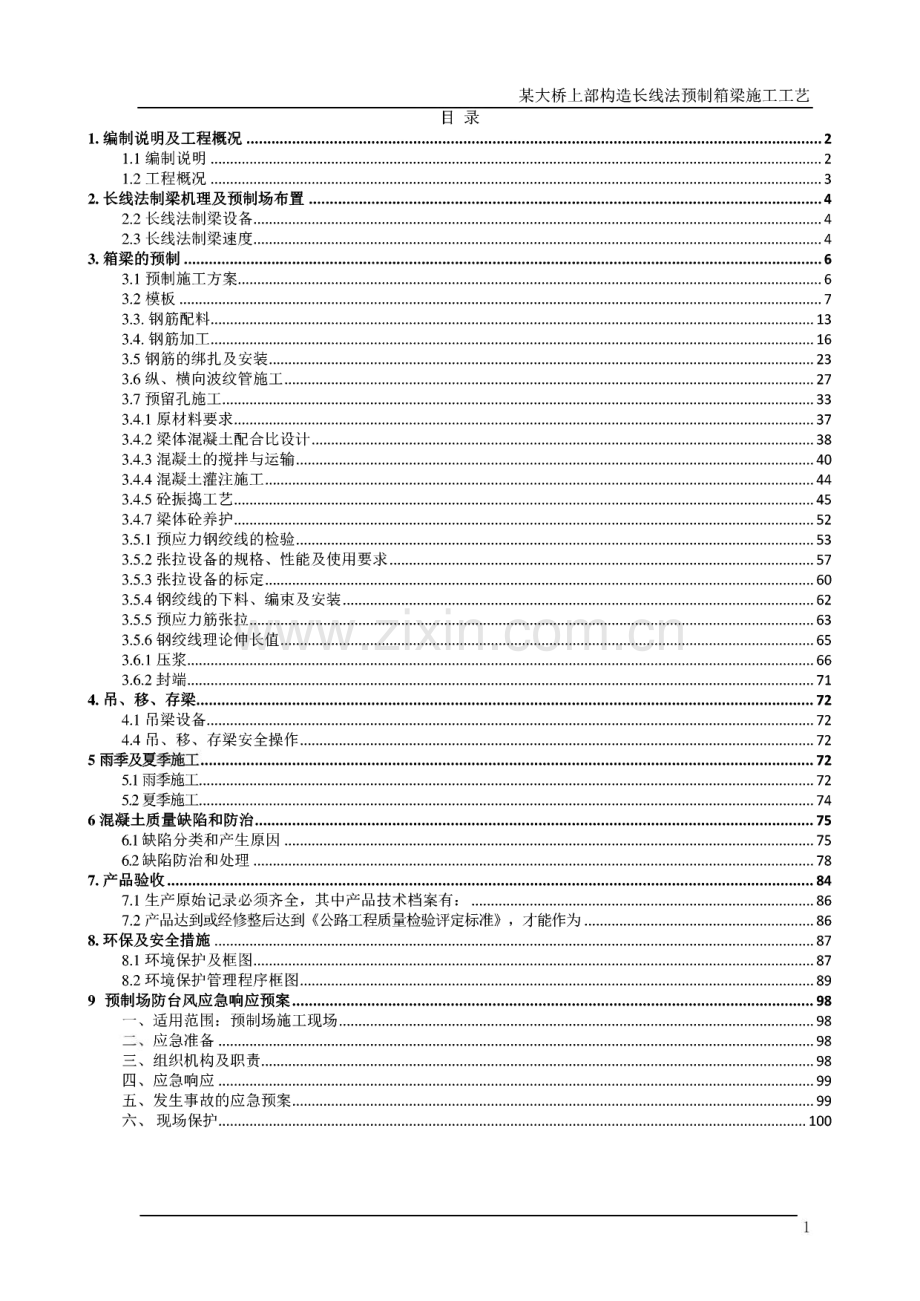

某大桥上部构造长线法预制箱梁施工工艺目录1.编制说明及工程概况.21.1 编制说明.21.2 工程概况.32.长线法制梁机理及预制场布置.42.2 长线法制梁设备.42.3 长线法制梁速度.43.箱梁的预制.63.1 预制施工方案.63.2 模板.73.3.钢筋配料.133.4.钢筋加工.163.5 钢筋的绑扎及安装.233.6 纵、横向波纹管施工.273.7 预留孔施工.333.4.1 原材料要求.373.4.2 梁体混凝土配合比设计.383.4.3 混凝土的搅拌与运输.403.4.4 混凝土灌注施工.443.4.5 碎振捣工艺.453.4.7 梁体碎养护.523.5.1 预应力钢绞线的检验.533.5.2 张拉设备的规格、性能及使用要求.573.5.3 张拉设备的标定.603.5.4 钢绞线的下料、编束及安装.623.5.5 预应力筋张拉.633.5.6 钢绞线理论伸长值.653.6.1 压浆.663.6.2 封端.714.吊、移、存梁.724.1 吊梁设备.724.4 吊、移、存梁安全操作.725雨季及夏.725.1 雨季施工.725.2 夏季施工.746混凝土质量缺陷和防治.756.1 缺陷分类和产生原因.756.2 缺陷防治和处理.787.产品验收.847.1 生产原始记录必须齐全，其中产品技术档案有：.867.2 产品达到或经修整后达到公路工程质量检验评定标准，才能作为.868.环保及安全措施.878.1 环境保护及框图.878.2 环境保护管理程序框图.899预制场防台风应急响应预案.98一、适用范围：预制场施工现场.98应急准备.98三、组织机构及职责.98四、应急响应.99五、发生事故的应急预案.99六、现场保护.100某大桥上部构造长线法预制箱梁施工工艺1某大桥上部构造长线法预制箱梁施工工艺1.编制说明及工程概况1.1 编制说明1.1.1 范围本细则规定了长线法预应力混凝土箱梁节段预制施工各工序操作要领和质量要求。本标准适用于某大桥上部构造箱梁节段的预制生产工序控制。1.1.2 引用标准海港工程混凝土结构防腐蚀技术规范JTJ275-2000：混凝土抗氯离子渗透性后张预应力体系验收建议PIP93预应力筋用锚具、夹具和连接器GB/T1437093无粘结预应力筋专用防腐润滑脂JG3007-93FIP后张锚索灌浆操作指南FIP国际强化及预应力材料与委员会：预留孔道要求ASTK/F标准：环氧树脂试验公路桥涵施工技术规范：JTJ0412000公路工程质量检验评定标准：JTJ071-98预应力高强精轧螺纹粗钢筋设计施工暂行规定公路桥涵设计通用规范：JTJ021-89公路钢筋混凝土及预应力混凝土桥涵设计规范：JTJ023-85英国标准规范BS54002某大桥上部构造长线法预制箱梁施工工艺节段混凝土桥梁设计和施工规范指南美国AASHTO,19991 The Design of Concrete Highway Bridges and structures withExtremal and Unbonded Prestressing BD58/94普通钢筋混凝土梁技术条件：TB/T2628硅结构工程施工及验收规范GB50204硅酸盐水泥、普通硅酸盐水泥GB175普通混凝土用砂质量标准及检验方法JGJ52普通混凝土用碎石或卵石质量标准及检验方法JGJ53混凝土外加剂应用技术规范GBJ119混凝土外加剂GB8076混凝土拌合用水标准JGJ63预应力混凝土用钢丝GB/T5223低碳钢热轧圆盘条GB/T701普通混凝土拌合场性能试验方法GBJ80普通混凝土力学性能试验方法GBJ81普通混凝土配合比设计技术规定JGJ551.2 工程概况本标段起止里程2Ko+3452K1+248共903m。第一联6X72 m,第本标段起止里程2Ko+3452K1+248共903m。第一联6X72 m,第 二联57 m+6X69 m共13跨。左、右幅关于桥梁中心对称。第一联左、右幅共10个T构，四个边跨；第二联左、右幅共12个T构，四个边跨。共有梁段566节。箱梁中心线高3.8 m,箱梁顶宽15.15 m,底宽6.2m；3某大桥上部构造长线法预制箱梁施工工艺顶板厚度32cm80cm，腹板厚45cm70cm,底板厚度25cm50cm。梁 段类型分为Al/BlA15/B15o梁段重量47.80T147.9T之间，其中多 数重为120T左右。除横隔墙、湿接缝混凝土采用现浇外，其余为预制 C55混凝土。2.长线法制梁机理及预制场布置2.1 长线法制梁机理采用预制悬拼方法施工连续箱梁要解决的问题是：保证箱梁节段 安装后相临梁段间的拼缝严密；保证连续梁安装完成后的整体线形（包括平面线形和竖向的线形）。解决以上问题是通过匹配方法实现的：首 先预制梁段时以相临的已制好的梁端面为端模可以解决第一个问题；保 证箱梁整体线形方面，长线台座制梁是将整片梁的线形（根据施工方法 适当预留变形量）放样在固定的模型上实现的。根据本桥实际情况，设置长线台座线形时，同时放出箱梁的平曲线与竖曲线，并设置预拱度，确 保桥整体线形的实现。2.2 长线法制梁设备梁段预制场设2个75m长的全T构（预留1个75m长全T构）长 线法生产台座，配制6套箱梁内外模板（含内外模、端模）。钢筋成型 台架6个，另外配备300t龙门吊机一台（用于吊运箱梁）；10t门式吊机 两台（用于制梁区的钢筋骨架、模板吊运等工作）；120t门式吊机两台（用于箱梁存放）。HZS75混凝土搅拌站一座（用于梁段混凝土供应）2.3 长线法制梁速度正常生产时达到4块/天。4某大桥上部构造长线法预制箱梁施工工艺2.4 长线法制梁工艺流程图：（见下页）2.5 制梁场地布置*预制场位于广东省珠海市*区*镇新港大道旁，西滨西江河道，水陆交通便利。预制场及施工现场布置详见“预制场平面布置图”。5某大桥上部构造长线法预制箱梁施工工艺3.箱梁的预制3.1 预制施工方案箱形梁段是分节预制后再整跨张拉连接，相邻梁段的接合要求有相 当高的精度，本工程梁段预制的施工方案是采用长线台座吻合浇注的施 工方法，即每后一桥梁节段紧接着前一桥梁节段浇注，避免在架设期间 出现裂隙。其工艺过程为钢筋加工成型并绑扎后在台座上就位，再安装 内外模板及预埋件，然后浇筑梁体混凝土并对浇筑完后的梁体混凝土进行 养护，当混凝土的强度达到规定的脱模强度时拆除模板，用已预制好的 梁段端面作为相邻梁段端模预制相邻梁段，预制好的箱形梁段用龙门吊吊 离制梁台位，移至存梁区内存放。预制场共有全T构长线法生产台座2个,预留全T构长线法生产台座1个，全桥两幅四联共有半T构8个（8个 边跨）和全T构22个。2个全T构长线法生产台座分别用于左右两幅桥 梁段预制。梁段从河堤向公路方向以中跨1个T构或边跨半个T构为连 续预制单元逐段预制，预制顺序从一个T构的一端开始到另一端结束，当前一个T构预制梁段顺序吊离台位并有足够长的工作位置后，在同一 个台座上开始下一个T构梁段预制，照此方式循环下去直到所有梁段预 制完成。长线法预制是将桥梁的设计几何尺寸分解成单个小节段单元后在 工厂加工制造，为了确保加工单元拼装后满足桥梁设计的几何尺寸和线 性，梁段预制施工中的测量控制至关重要。首先按照桥梁设计的几何尺寸，计算梁段各控制点相关的坐标X-Y-Z,并在施工中准确控制，在此之前 桥梁水平曲线和竖曲线已在底模上精确放出。然后将浇注后的测量6某大桥上部构造长线法预制箱梁施工工艺 结果与理论坐标比较，并将误差在下一桥梁节段中修正。每一节段的顶 面用一组六个控制点（前后各三个）来标识控制节段的中心线和高程，这 些控制点将整个桥面分成若干个节段区域来计算水平和纵向的理论坐 标，计算时考虑曲线偏差和竖曲线修正。具体控制方法见梁段预制测量 控制方案。3.2 模板3.2.1 底模的设计、安装本标段左、右幅箱梁平曲线分别是半径为3988.725m和4011.275m 的圆曲线，竖曲线为凸、凹曲线结合的线形。为了实现对箱梁的线性控 制，我们将底模设置为可调固定式。底模的平曲线通过底模板内外缘长 度的不等来实现，竖曲线通过调整模底钢垫块的高度来实现。底模分为 支墩、横梁、台面三部分，支墩采用现浇钢筋混凝土，顶面预埋铁板，铁 板上焊接横梁高度调节装置，支墩通过地基预埋伸出钢筋与基础浇为整 体；横梁用型钢焊制，放在横梁高度调节装置上，通过螺栓和压板连接；台面由8mm钢板 和加劲型钢按3m长度分段制作，与横梁焊接在一起。台座的侧面安装 橡胶条用于对底模和侧模之间进行密封，底模按同一标高安装抄平，便 于不同竖曲线的形成，各种竖曲线通过调节横梁高度进行设置。底模节 段接头处采用螺栓连接，接缝以及与侧模交接处用2mm白色胶带止浆,加工模板长度和宽度相应缩小1mm。底模施工完后设专人组织验收，台座表面应光滑平整，同时底模通过计算，调整钢垫块，设置预拱度。底模施工时注意事项7某大桥上部构造长线法预制箱梁施工工艺底模正常使用时，应随时用水平仪检查底模的放拱及下沉量，不符 合规定处应及时处理。即时清除底板表面与橡胶封条处的残余灰浆，均 匀 涂刷隔离剂。设调坡垫块的梁段其底模应安放钢板预埋件，模板安装时应检查预 埋件的横向位置、平整度、同一支座钢板的四角高差，支座板安装时应 用螺栓固定。3.2.2 内模设计、安装及拆除本桥设计共有566片节段梁，工期又十分紧张，而节段梁的预制速 度主要取决于内模的立模速度和质量，为保证工期和预制质量，内模设计 成液压传动配合支架千斤顶承重的走行装置，其主要由走行体系、液压传 动和支架千斤顶承重体系、模板体系三个部分组成：3.2.2.1 走行体系走行体系由车架、滑道部分和走行部分组成。车架采用由20b、16b、N75X75X 10mm及N100X 100 X 10mm的型钢和6=10mm的钢板焊接 而成的承重车架。滑道部分采用43公斤钢轨安装在地面混凝土基础上。走行部分由4套焊接在车架上的行走支架和滑轮组成，每套行走支架设 有2个滑轮。内模立模的安全、准确和速度与走行部分的设置有着重要的关系。所 以走行部分设置时应注意以下几点：由于内模体系是悬臂伸进梁体内腔，为保证内模的安全使用，支 架上应通过计算设置防倾覆配重块。滑道应按梁段线型准确放设，使内模能准确就位。8某大桥上部构造长线法预制箱梁施工工艺车架就位后应使用油顶将车架顶升至设计高度，解除行走体系与 滑道的接触。3.2.2.2 液压传动和支架千斤顶承重体系本内模车架共设有3组12套液压系统，其主要作用是利用液压系 统的传动功能和支承力推动内侧模和顶板倒角模板支承体系的移动和直 接支承在内侧模的承力梁上，以保证内侧模和顶板倒角按设计位置就位 并与支架形成支承体系。同时拆模时也能利用液压系统的收缩使内模能 与现浇梁体顺利脱离，从而使立模和拆模实现全自动化，使工效有了很 大程度的提高。支架采用228b的型钢背焊制作成纵梁和225b型钢背焊作为横梁 和支承杆，支承杆上设有10吨的油顶以支承节段梁的碎顶板、模板重 量和现浇施工时的施工荷载，并通过横纵梁和车架将荷载传递到底部的 油顶上。本内模顶部设置3组12套10吨油顶，车驾底部设2组8套20 吨油顶。3.2.2.3 模板体系由于本桥最大梁段为3.5m,而最小梁段为1.995m,为使模板能最 大程度上通用，采用统一 3.8m长度（考虑相邻节段梁的齿口宽10cm和 另一梁端竖向支撑宽度，模板长度比最大梁段增长了 30cm）0模板面板 采用S=8mm的A3钢板，以16b型钢作为横肋，距离30cm至42cm不 等。内设100义8mm钢板作加劲竖肋以增加模板钢度，距离25cm至40cm 不等。以N75X75X 10mm作为钢模的角边，以便模板联接。横胁外侧 设置3道220b的加劲竖肋与横向支承杆和液压系统连接，与液压体系9某大桥上部构造长线法预制箱梁施工工艺 组成液压自动立模体系，同时将模板受力传递至支架上，与支架形成一 体。顶模板制作成“八”字以便拆模，上倒角设计成与支撑杆较接的标 准构件。根据本桥节段梁结构尺寸的设计图，模板以节段梁的顶板宽度变化和 斜腹板的宽度变化共设置了 5种顶板调节块和5种斜腹板调节块。同时 按顶齿板类型设计了 A齿板系列和B齿板系列的齿板调节块，使本套模 板的使用功能得到了最大发挥。3.2.3 侧模设计、安装及拆除根据箱梁节段外观需要，外模按三种类型设计，分别适用于标准梁段,带消防通道类型的梁段和Al/BK A15/B15类型梁段。外侧模面板采用6=8 mm的A3钢板。采用截面形式为“北”的2根 18b槽钢大竖肋作为主肋。主肋最大间距100cm,最小间距75 cm,中 间增设扁钢小竖肋，以增加面板的钢度，扁钢型号见附图。大竖肋、小 竖肋的最大间距为50cm,最小间距为35cm。横肋采用12.6槽钢，间距 30cmo大、小竖肋，横肋与面板焊接成整体，加劲板与面板采用间断焊，但在 每个横肋两端应有长度不小于20cm的连续焊缝。横肋与竖肋交接处，将 横肋切肢并与竖肋满焊，要求hf=6mm。基座处加设竖向加劲板，将横 肋连成一体。在每边侧模上按照上中下设三排（5个）附着式震动器。外模支架的拼接板厚度为10mm,支架杆与拼接板焊接，焊接缝高度 hf=6mm。受场地限制，外侧模的移动无法利用吊机起吊，因此在侧模及 支架竖向支腿下设4个行走轮用以侧模的纵向移动，4个油顶顶升点用 以承重和高度调整。某大桥上部构造长线法预制箱梁施工工艺侧模安装时的注意事项安装前检查：板面是否平整、光洁有无凹凸变形及残余粘浆，模板 接口处应清除干净。侧模与端模底模连接紧密，接缝密贴不漏浆。检查所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或 变形，震动器支架及模板焊缝是否开裂破损，如有均应及时补焊整修。侧模安装完后，用螺栓连接稳固，并上好全部拉杆。调整其它紧 固件后检查整体模板的长、宽、高尺寸及平整度等（按后附表项目）。不符合规定者，应及时调整。模板安装时将梁体预埋件一道埋入（按预埋件预留孔统计表），预埋件位置应准确无误。预制节段梁模板安装尺寸允许偏差表项次检查项目允许偏差（mm）检查方法1节段长度+5,-10用尺量2箱梁高度+0,-5用尺量3相邻梁轴线误差1测量4顶、底板厚度+10,-0用尺量5翼缘宽度10用尺量6梁顶宽度20用尺量7腹板宽度+10,-0用尺量8孔道相邻误差1用尺量9模板平整度1.5用1m靠尺量钢模板及支架安装的允许偏差项次项目允许偏差（mm）检查方法1钢模全长10测量2钢底模每米高低差2用1m水平尺10某大桥上部构造长线法预制箱梁施工工艺3钢模高度5用尺量某大桥上部构造长线法预制箱梁施工工艺项次项目允许偏差（mm）检查方法4底板厚度+10,0经纬仪定中线 检查5上缘（桥面板）内外偏离设计 位置+10,-5挂线实测6模板垂直度（每米）3吊线配合测量7腹板中心在平面上与设计位 置偏差10中线测量8钢模板相邻两板表面高低差1水平尺9钢模板表面平整（每米）2用1m水平尺10装配式构件支承面的表高+2,-5测量11预埋件中心线位置3测量12预留孔洞中心线位置10测量、尺量13预留孔截面内部尺寸+10,0尺量14支架纵轴的平面位置跨度的1/1000 或30尺量3.3 钢筋工程（含体内束波纹管）3.3.1 钢筋的检验验收进场的钢筋应附有出厂质量证明书或试验报告单，每一捆钢筋应有标牌，并应按有关标准的规定抽取试样作机械性能试验，合格后方可使 用。本场预制后张法钢筋混凝土箱梁，普通钢筋采用HRB335钢筋，主要规 格型号有：种类型号HRB335121620经检验合格的钢筋在加工和安装过程中出现异常现象（如脆断、焊接性能不良或力学性能显著不正常等）时，应作化学成分分析。钢筋加工检查项目、钢筋安装检查项目见表3.2-K表3.2-2。某大桥上部构造长线法预制箱梁施工工艺钢筋加工检查项目表 表3.2-1项次检查项目规定值或 允许偏差检查方法1受力钢筋顺长度方向加工后的全长(mm)10按受力钢筋总数30%抽查2弯起钢筋各部分尺寸(mm)20抽查30%3箍筋、螺旋筋各部分尺寸(mm)5每构件检查510个间距钢筋安装检查项目表 表3.2-2项次检查项目规定值或 允许偏差检查方法1受力钢筋间距(mm)10每构件检查2个断面，用尺量2箍筋、横向水平钢筋间距(mm)0,-20每构件检查510个间距，用尺量3钢筋骨架 尺寸(mm)长10按骨架总数30%抽查，用尺量高、宽或直径54弯起钢筋位置(mm)20每骨架抽查30%,用尺量5保护层厚度(mm)+5,-0沿模板周边检查8处，用尺量3.3.2 钢筋运输、贮存1.进场的钢筋应按牌号、规格、厂名、级别分批架空堆置在仓库(棚)内。当在仓库(棚)外存放时，应使钢筋架空地面，并有防雨淋、污染 等措施。2.钢筋在运输、贮存过程中应防止锈蚀、污染和避免压弯。装卸钢 筋时，不得从高处抛掷。3.钢筋使用应随开捆随使用，作好开捆钢筋的防护工作。3.3.3钢筋配料钢筋配料是根据所生产桥梁的配筋图，分别计算钢筋下料长度和根13某大桥上部构造长线法预制箱梁施工工艺数，填写配料单。3.3.3.1 钢筋下料长度计算钢筋因弯曲式弯钩会使其长度变化，在配料中不能直接根据图纸中 尺寸下料；必须了解对砂保护层、钢筋弯曲、弯钩等规定，再根据图中尺 寸计算其下料长度。各种钢筋下料长度计算如下：直钢筋下料长度=设计图纸标示长度弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度箍筋下料长度=箍筋周长+箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。3.332弯曲调整值钢筋弯曲后的二个特点：在弯曲处内皮收缩、外皮延伸、轴线长度 不变；在弯曲处形成圆弧。钢筋的量度方法是沿直线量外尺寸（右图）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调 整值。弯曲调整值，根据理论推算并结合实践经验，列于表1。表1钢筋弯曲调整值钢筋弯曲角度30456090135钢筋弯曲调整值0.35d0.5d0.85d2d2.5d注：d为钢筋直径。3.33.3弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（见下图）。半圆弯钩是最常用的一种弯钩，斜弯钩只用在直径较小的钢筋中。14某大桥上部构造长线法预制箱梁施工工艺钢筋弯钩计算简图半圆弯钩；（b）直弯钩；（c）斜弯钩。钢筋弯钩增加长度，按上图所示的计算简图（弯心直径为2.5d、平直部分为3d）,其计算值为：对半圆弯钩为6.25d,对直角弯钩为3.5d,对斜弯钩为4.9do在实际生产中，由于实弯心直径与理论弯心直径有时不一致，钢筋 粗细和机具条件不同而影响平直部分的长短（手工弯钩平直部分可适当 加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加 长度常根据具体条件，采用经验数值，见表2O下料尺寸赵量度尺寸表2半圆弯钩增加长度参考表（用机械弯）钢筋直径（mm）681012 1820 2832 36一个弯钩长度（mm）406d5.5d5d4.5d33.3.4箍筋调整值15某大桥上部构造长线法预制箱梁施工工艺箍筋调整值，即为弯钩增加长度和弯曲调整之和或差，根据箍筋量外 包尺寸或内包尺寸而定（下图）。表3 箍筋调整值箍筋量度方法箍筋直径（mm）456810 12量外包尺寸40506070量内包尺寸8010012015017033.3.5配料计算的注意事项在设计图纸中，钢筋配置的细节问题没有注明时，一般按构造要求处理。配料计算时，考虑钢筋的形状和尺寸在满足设计要求的前提下应 有利于加工安装。配料时，还应考虑施工需要的附加钢筋。例如：孔道定位网的钢 筋井字架等。3.3.4钢筋加工3.3.4.1钢筋加工一般要求钢筋表面的油渍、漆污、水泥浆和利用锤敲击能剥落的浮皮、铁 锈等均应清除干净。钢筋的除锈，一般通过以下途径：在钢筋冷拉调直 过程中除锈，对大量钢筋的除锈较为经济省力；用机械方法除锈，如采某大桥上部构造长线法预制箱梁施工工艺 用电动除锈机除锈，对钢筋的局部除锈较为方便；此外，还可采用手工 除锈，如用钢丝刷、砂盘等。在除锈过程中或使用前发现钢筋表面的氧 化 铁皮鳞落现象严重并已损伤钢筋表面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，严禁用于梁体施工。钢筋应平直、无局部弯折。加工后的钢筋表面无削弱截面的伤痕。（4）钢筋加工前应调直。1.5吨慢速卷扬机对钢筋进行冷拉调直，钢筋 的矫直伸长率为：I级钢筋不得大于2%；n级钢筋不得大于1%。钢筋 拉伸调直后不得有死弯（发现死弯，应截去），如发现钢筋脆断、劈裂、拉不直等异常现象应及时对材质进行复查。每根钢筋总的冷拉次数不得 多于两次。33.4.2钢筋切割（1）机具设备钢筋切割采用WQ-40型钢筋切断机进行，该机可切断直径为 640mm的钢筋，也可同时一次切断数根直径不大于16mm的钢筋（见表1）,其主要技术参数见表2。表1钢筋切断数量表GQ40 型可切直径（mm）61213 1616 1718 40一次可切断根数5321表2技术参数一参数 机型 名称WQ-32 型切断钢筋直径（mm）640切断次数（次/min）32电型号Y100L2217某大桥上部构造长线法预制箱梁施工工艺名称WQ-32 型动功率（kw）3机转速（转/min）2900电压（V）380外型尺寸（长X宽X高）（mm）1900X4500X6800重量（含电机）（kg）485切割工艺 将同规格钢筋根据不同长度长短搭配，统筹排料。一般先断长 料，后断短料，以减少短头和损耗。断料时避免用短尺量长料，防止在量料中产生累计误差。为此,应在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。钢筋切断机的刀片，应由工具钢热处理制成。安装刀片时，螺 丝应紧固，刀口应密合（间隙不大于0.5mm）。固定刀片与冲切刀片刀 口的距离：对直径W20mm的钢筋应重叠12mm；对直径20mm的钢 筋应留5mmo在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头必须切 除；如发现钢筋的硬度与该钢种有较大的出入，应及时向场试验室反映，查 明情况。质量要求钢筋的断口不得有马蹄形或起弯等现象。钢筋的长度应力求准确，其允许偏差：10mm。334.3钢筋的弯制钢筋的弯制采用钢筋弯曲机与手工弯曲相结合的施工方法。手工弯制采用手摇板手弯制钢箍，卡盘与板头弯制粗钢筋。18某大桥上部构造长线法预制箱梁施工工艺机具设备钢筋弯曲机采用合肥工程机械厂生产的GQ40M2型钢筋弯曲机，其 主要技术参数见表3。GQ401/2型弯曲机技术参数 表3钢筋弯制工艺名称参数可弯曲钢筋直径I级车冈筋：640mm;II级车冈筋：636mm弯曲工作盘直径（mm）350工作台面长（mm）760工作台面宽（mm）760主轴转速（转/min）510电机功率（kw）3电机转速（转/min）1420电压（V）220/380外形尺寸（长X宽X高）（cm）81X70X64重量（含电机）（kg）435毛重（kg）500划线钢筋弯曲前，对形状复杂的钢筋，根据钢筋设计尺寸用石笔将各弯曲 点位置划线。划线时应注意：A.根据不同的弯曲角度扣除弯曲调整值（见第三节），具体从相邻两段 长度扣一半。B.钢筋端部带半圆弯钩时，该段长度划线增加0.5d（d为钢筋直径）；C.划线工作应从钢筋中线开始向两边进行；两边不对称钢筋，应从 一端开始划线，如划到另一端有出入时，则重新调整。D.第一根钢筋成型后应与设计尺寸核对一遍，完全符合或符合限差19某大桥上部构造长线法预制箱梁施工工艺 要求后，再成批生产。钢筋弯曲成型钢筋在弯曲成型时，心轴直径应是钢筋直径的2.5倍，成型轴应加偏 心轴套，以便适应不同直径的钢筋弯曲需要。弯曲细钢筋时，为了使弯弧 一侧的钢筋保持平直，挡铁轴应做成可变挡架或固定挡架（加铁板调 整）。由于成型轴和心轴同时转动会带动钢筋向前滑移，因此钢筋弯90时弯曲点约与心轴内边缘齐，弯180时弯曲点线距心轴内边缘为 1.01.5do钢筋应在常温下加工，不应加热（梁体隔板锚固筋当采用II级钢筋 时，采用热弯工艺）。弯制钢筋应从中部开始，逐步弯向两端，弯钩应 一次成型。质量要求钢筋形状正确，平面上没有翘曲不平现象。钢筋末端弯钩的净空直径满足设计要求，无要求时不小于钢筋直 径的2.5倍。钢筋弯起点处不得有裂缝，为此，对n级钢筋不能弯过头再回弯。钢筋弯曲成型后的允许偏差为:全长10mm;弯起钢筋弯起点位移20mm；弯起钢筋的弯起高度5mm,箍筋边长3mm。加工钢筋的检查项目项次检查项目规定值或允 许偏差检查方法1受力钢筋顺长度方向加工后的 全长（mm）10按受力筋总数30%抽查20某大桥上部构造长线法预制箱梁施工工艺2弯起钢筋各部分尺寸（mm）20抽查30%3箍筋、螺旋筋各部分尺寸（mm）5每个构件检查5-10个间距334.4钢筋焊接本工程钢筋焊接主要采用闪光对焊。对焊接头应焊接良好，完全焊 透，且不得有钢筋烤伤及裂缝等现象，焊接后应经过接头冷弯和抗拉强度 试验。钢筋对焊质量标准应符合下表要求。钢筋对焊质量标准表序号检验项目及方法标准1焊接接头的抗拉及冷变抽样试验合格2接头偏心（两根钢筋轴线在接头处的偏移）WO.Id且不大于2mm3两根钢筋轴线在接头处的弯折（交错夹角）54外观无裂口、过火、开花等现象良好钢筋对焊后，每批应在实物中断取6个接头作为力学试验（3个冷 弯，3个抗拉）。外观检验，从每批中抽查10%且不得少于10个接头（接 头处钢筋表面应无横向裂缝，夹具处无明显烧伤。接头处应饱满，并有 一定的徽粗和均匀毛刺）。如钢筋焊接采用电弧焊双面焊接，则应按下述方法进行：（1）一般要求钢筋采用电弧焊时，除满足强度要求外，还应符合下列规定：搭接接头的长度和焊缝的总长度应满足以下要求：II级钢筋5d（d为钢筋直径）。搭接接头钢筋的端部预弯，搭接钢筋的轴线位于同一直线上。焊缝高度h等于或大于0.3d,并不得小于4mm,焊缝宽度b等20某大桥上部构造长线法预制箱梁施工工艺于或大于0.7d,并不得小于10mm.电弧焊接，采用平焊搭接的双面焊。电弧焊焊接操作人员必须经过培训I,取得相应资格后才可施 作。电弧焊接用的焊条可按表4选用。表4电弧焊接时使用焊条规定焊接形式钢筋级别搭接焊I级钢II级钢结 380,结 420结500焊条直径和焊接电流可按表5选用。焊接地线与钢筋接触良好，不得因接触不良而烧伤主筋。表5焊条直径和焊接电流选择焊接位置钢筋直径（mm）焊条直径（mm）焊接电流（A）平焊10 123.29013014 22413018025 32518023036 405190240电弧焊机钢筋电弧焊接均采用上海市肯达焊接设备厂生产的BXi系列交流弧焊机。其主要技术参数见表6o表6技术参数型号单位BX 12002B X12502B X13002BX 14002BXiOO电源电压V220/380220/380220/380220/380220/380频率Hz50/6050/6050/6050/6050/60额定输入容量KVA14.918.525324121某大桥上部构造长线法预制箱梁施工工艺型号单位B X 12002B X12502B X13002B X14002BXiOO最高次级空载电 压V6270586372次级工作电压V2830323640电流调节范围A4020060 25060 3008040080 500额定焊接电流A200250300400500额定负载持率%2020353550相数11111主量kg5878100110130外形尺寸长X宽X高mm500 X350 X520500 X350 X520550X390 X590580X390X610700 X480 X800质量检查 外观检查：电弧搭接焊的接头应逐个进行外观检查，并符合下列规定：a.用小锤敲击接头时，钢筋发出与基本钢材同样的清脆声。b.电弧焊接头的焊缝表面平顺，无缺口、裂纹和较大的金属焊瘤，其 缺陷和尺寸的允许偏差应符合表7的规定。表7电弧焊钢筋接头的缺陷和尺寸偏差允许值序号名称单位允许偏差值1接头处钢筋轴线的弯折O42接头处钢筋轴线的偏移mmO.lOd33焊缝高度mm+0.05d,-04焊缝宽度mm+0.10d,-05焊缝长度mm-0.05d6咬肉深度mm-0.05d22某大桥上部构造长线法预制箱梁施工工艺注：l.d的钢筋直径（mm）;2.当表中的允许偏差在同一项目内有2个值时，应按其中较严的数值控制。3.外观检查不合格的接头，经修整或补强后可提交二次验收。序号名称单位允许偏差值7在长2d的焊缝表面上，焊缝 气孔及夹渣的数量和大小个22 mm6拉伸试验：弧搭接焊接头，经外观检查合格后，取样进行拉伸 试验，并应符合下列规定：a.在同条件下（指钢筋生产厂、批号、级别、直径、焊工、焊接工 艺和焊机均相同的焊接接头，以300个作为一批（不足300个，也按一 批计），从中切取3个试件做拉伸试验。b.3个钢筋接头试件的抗拉强度均不得小于该级别钢筋规定的抗拉 强度（I 级 370Mpa,II 级 490Mpa）.c.3个接头试件均应断于焊缝之外，并至少有2个试件呈延性断裂。当试验结果有1个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有2个试件发生脆性断裂时，应再取6个试件进行复验。复验结果当 有1个试件抗拉强度小于规定值，或有1个试件断于焊缝，或有3个试 件呈脆性断裂时，应确认该批接头不合格。3.3.5钢筋的绑扎及安装3.3.5.1 钢筋绑扎钢筋绑扎工艺钢筋绑扎前先核对成品钢筋的钢号、直径、形状、尺寸和数量是否 与料单或设计图纸、技术交底相符，如有错漏，应纠正增补。23某大桥上部构造长线法预制箱梁施工工艺 钢筋绑扎用的钢丝，可采用20-22号铁丝（火烧丝）或镀锌铁 丝（铅丝），其中22号铁丝只用于绑扎直径12mm以下的钢筋。铁丝长 度可参考表1的数值采用。因铁丝是成盘供应，因此按每盘铁丝周长的 几分之一来切断。表1钢筋绑扎铁丝长度参考表（mm）筋绑扎，并保持足够的刚度，可补入辅助钢筋将某些交叉点焊钢筋直径6810 1214-1618 20222528326815017019022025027029032010-12/19022025027029031034014 16/250270290310330/18-20/29031033035038022/330350370400牢，但不得在主筋上起焊，并尽量减少焊点数量。钢筋绑扎按设计要求牢固控制钢筋位置，并应满足以下要求：A.钢筋及桥面水平筋其两端交点均应绑扎牢固，中间可隔一扣绑一扣,但拐角处必绑须扎。B.钢筋弯折角与纵向分布筋交点全部绑扎。C.下缘大小箍筋接头处交错绑扎。D.其余各交叉点用梅花式跳绑。E.在钢筋交叉点处，按逐点改变绕丝方向（8字形）交错扎结，或 按双对角线（十字形）方式扎结。为保证桥面钢筋的整体绑扎刚度及稳定性，必要时增加绑扎点24某大桥上部构造长线法预制箱梁施工工艺个数，并使桥面筋与梁体伸入桥面的箍筋绑扎联结。此外还可在桥面上、下层钢筋连结薄弱处加入钢筋撑脚，但其端头不得伸入碎保护层内。桥面筋绑扎完成后，目视应平整，无高低起伏现象。为保证纵 向受力及分布钢筋的顺直，在绑扎过程中应严格控制纵向筋的相对位置,必要时进行划线标示。钢筋垫块的布设与绑扎（设计钢筋最小净保护层为5.5cm）钢筋垫块采用pvc材料制成，尺寸为25X25X55mm（长X宽X高），形式见下图：垫块的布设垫块应呈梅花形布置，并尽量靠近钢筋交叉点处，间距沿梁体纵向每 80cm 一排，梁底垫块布设五列。梁底最外侧两列垫块应绑扎在两侧第 二根纵向分布筋位置，中间一列垫块布设在中间纵向分布筋处。梁底垫块 沿梁长方向布设位置应在管道定位网钢筋处，以保证管道坐标的位置正 确。垫块的绑扎垫块绑扎时应使纵向分布筋卡入垫块凹槽，扎紧绑线，使垫块不可 随意串动。在桥面梁体底部使垫块长度方向与梁长方向垂直，其余部位 与梁长方向重合（隔板处除外）。梁体底部垫块在钢筋笼安装就位时绑25某大桥上部构造长线法预制箱梁施工工艺扎，其余梁体垫块在钢筋笼就位后，合侧模前完成。3.352钢筋的安装梁体钢筋骨架在胎具上绑扎成形后，安装就位前应先在底模上标出 中线或梁端线，据此控制梁体钢筋骨架的纵向安装位置，待梁体钢筋骨 架在底模就位后，检查钢筋骨架的纵向中心是否与底模纵向中心线重合,否则应局部调整，使两线中心重合。在调整过程中，采用得力措施保证 梁体钢筋不受破坏。为防止钢筋骨架在安装过程中发生歪斜，在腹板钢筋处采取临时加固 措施，见下图：26某大桥上部构造长线法预制箱梁施工工艺2绑扎梁体钢筋骨架的临时加固1-腹板钢筋骨架；2-加固筋/、/梁体钢筋骨架的吊装采用横吊梁（铁扁担）四点起吊，为防止起吊点处绑线脱落、钢筋变形，应对吊点附近的钢筋绑扎点进行加强，如点 焊 联结、增加绑线根数并加入短钢筋等。钢筋安装偏差，应符合表3 的规定。表3钢筋安装允许偏差项次检查项目规定值或 允许偏差检查方法1受力筋间距（mm）10每个构件检查2个断面，用尺量2箍筋横向水平钢筋间距0,-20,每个构件检查5-10个间距，用尺量3钢筋骨架六 寸（mm）长10按骨架总数30%抽查，用尺量高、宽或直径54弯起钢筋位置（mm）20每个骨架抽查30%,用尺量5保护层厚度（mm梁+5,-0每个构件沿模板周边检查8处，用 尺量注：保护层厚度为关键实测项目。336纵、横向波纹管施工 3.3.6.1塑料波纹管的安装27某大桥上部构造长线法预制箱梁施工工艺 纵向波纹管的定位：首先根据箱梁顶、底板纵向体内预应力钢束 平竖弯类型示意图及箱梁顶、底板纵向体内预应力钢束布置要素把每根 钢绞线的线形及长度用AutoCAD画出来，在梁段的立、平面图中根据 深埋锚或锚固齿板的类型将钢束在梁段中的起点找出，将画出钢束图放 入梁体内，量出钢绞线与梁段接缝处的交点到底板或箱梁边缘的距离并 与设计断面进行比较，若有出入应找处原因。在钢束中曲线的起点、中 点、终点及坐标出现变化处量出X、Y值。每个T构的每根钢绞线在梁 体内X、Y值在图中全部标出来，以便施工时纵向每一米一道定位筋顺 利定位。15-19、15-16锚具采用100/116mm波纹管，15-12、15-9锚具 采用876/91mm波纹管。横向预应力束的定位，顺桥向每88cm(86cm)一道。张拉端与 锚固端交叉布置，固定端采用钢绞线扎花和预埋15-H型锚。梁体顶板 钢筋绑扎时将锌铁皮波纹管、钢绞线、15-5H型锚及15-5张拉端锚具，按箱梁横向预应力钢束布置图的要求固定于顶板钢筋上，预应力管道要 求横桥向每隔1m设中12钢筋定位，折点处适当加密。安装时注意事项：波纹管在在安装前应通过1KN径向力的作用 下不变形，同时作灌水试验，以检查有无渗漏现象，确无变形、渗漏现 象时方可使用。波纹管如有反复弯曲，在操作时应注意防止管壁破裂，同 时应防止邻近电焊火花烧筑管壁。如有微小破损应及时修补并得到监理工 程师的认可。预应力筋预留孔道的尺寸与位置应正确坚固，孔道应平顺,端部的预埋钢垫板应垂直于孔道中心线。塑料波纹管应按给定的坐标将 定位钢筋固定安装，定位筋应焊接和定位牢固使其在混凝土28某大桥上部构造长线法预制箱梁施工工艺浇注期间管不产生位移。预应力管道采用预埋塑料管成孔。塑料波纹 管 的连接，应采用大一号同型波纹管作接头管，接头管长200mmo波纹管 连接后用密封胶带封口，避免浇筑混凝土时水泥浆掺入管内造成管道堵塞和 匹配面处串孔，以便进行预应力筋穿束。管道在模板安装完毕后，应将 其端部盖好，防止水或其他杂物进入。横向预应力扁锚，其波纹管布置 应符合设计要求。33.6.2 其他管道的安装用做管道的聚乙烯管的管壁厚不得小于2mm。管道内截面不宜小 于预应力筋净截面的2倍，如果由于某种原因，管道与预应力筋的面积 比小于上述规定时，则应通过试验验证其能进行正常管道压浆作业，对于 超长钢束的管道，亦应通过试验来确定其面积比。试验结果均应报监理工 程师审查。体外预应力筋的转向块和横隔梁的出气孔的位置和细节应通过详细 的试验证明。.在各个锚具处，在管道的凹处和凸处，在管道比凸处低1/2管道直 径（不低于1m）的、每一个顺水泥浆流动方向的中间凸处，以及按照 监理工程师要求的其他地方，应提供一个内径至少为15mm空气通道的 出气孔。出气孔的最大间距应为15m。出气孔的直径和间距可在足尺试验中改变以证实选择方案的合适性。
