钢筋混凝土一般概念及材料的主要力学性能.ppt

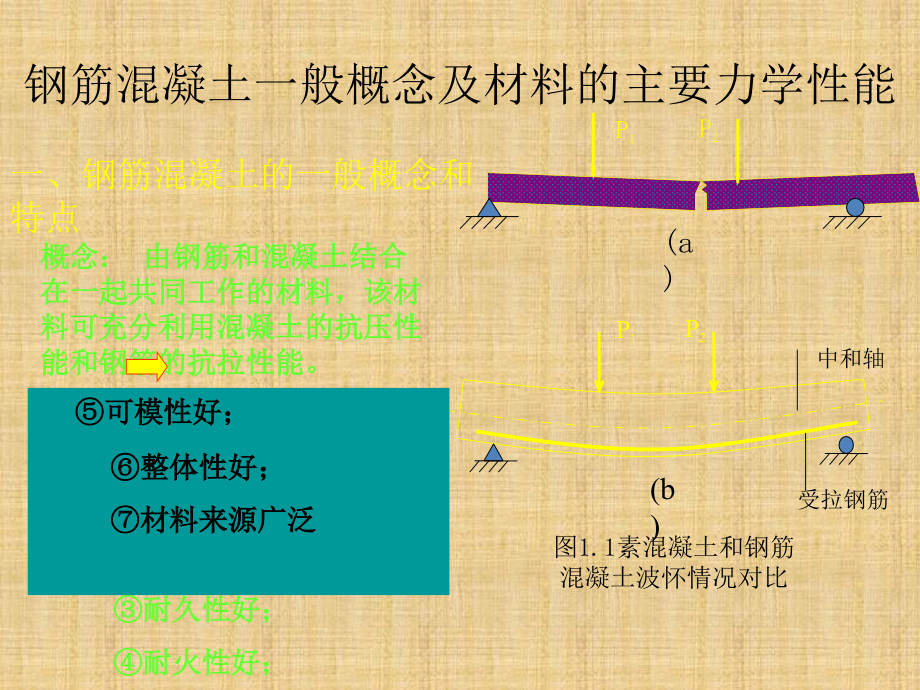

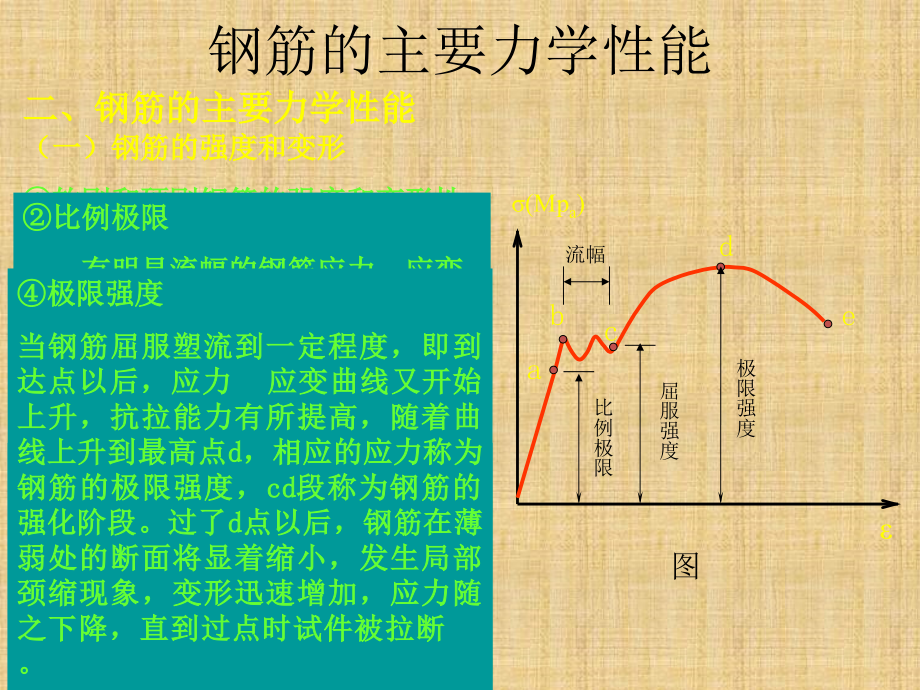

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,钢筋混凝土一般概念及材料的主要力学性能,P,1,P,2,(a),P,1,P,2,中和轴,受拉钢筋,(b),一、钢筋混凝土的一般概念和特点,概念：由钢筋和混凝土结合在一起共同工作的材料，该材料可充分利用混凝土的抗压性能和钢筋的抗拉性能。,特点：,与砖木结构相比强度高；,钢材用量少；,耐久性好；,耐火性好；,可模性好；,整体性好；,材料来源广泛,图,1.1,素混凝土和钢筋混凝土波怀情况对比,软刚和硬刚钢筋的强度和变形性能主要由单向拉伸测得的应力 应变曲线来表征。试验表明，钢筋的拉伸应力 应变曲线可分为两类：有明显的流幅的钢筋（也称为软钢）见图,1.2,，没有明显流幅的钢筋（也称为硬钢）见图,1.3,。,比例极限,有明显流幅的钢筋应力 应变曲线，轴向拉伸时，在达到比例极限,a,点之前，材料处于弹性阶段，软钢应力与应变的比值为常数，即为钢筋的弹性模量,Es,，,a,为应力应变成比例的极限状态，它所对应的应力称为比例极限。,(Mp,a,),钢筋的主要力学性能,a,b,c,d,e,比例极限,屈服强度,极限强度,流幅,屈服极限,当应力达到,b,点后，材料开始屈服，,b,点称屈服的上限点，过点后，应力与应变曲线出现上下波动，形成一个明显的屈服台阶，屈服台阶的下限,c,点所对应的应力称为,“,屈服强度。,二、钢筋的主要力学性能,（一）钢筋的强度和变形,极限强度,当钢筋屈服塑流到一定程度，即到达点以后，应力 应变曲线又开始上升，抗拉能力有所提高，随着曲线上升到最高点,d,，相应的应力称为钢筋的极限强度，,cd,段称为钢筋的强化阶段。过了,d,点以后，钢筋在薄弱处的断面将显着缩小，发生局部颈缩现象，变形迅速增加，应力随之下降，直到过点时试件被拉断 。,图,钢筋的主要力学性能,(Mp,a,),0.85 b,b,0.2%,条件屈服强度（硬刚）,高碳钢与低碳钢不同，见图,1.3,，它没有明显的屈服台阶，塑性变形小，延伸率亦小，但极限强度高。通常用残余应变为,0.2%,的应力，约,0.85b,作为假想屈服点,(,或称条件屈服点,),，用,0.2,表示，,0.85b,作为条件屈服强度。,b,极限抗拉强度值。,图,钢筋的伸长率,除强度指标外，钢筋还应具有一定的塑性变形能力。反映钢筋塑性性能的基本指标是伸长率和冷弯性能。所谓伸长率即钢筋拉断后的伸长值与原长的比率：,钢筋的主要力学性能,1-1,式中：,伸长率（,%,）,L,-,试件受力前的标距长度（有,5d,、,10d,、,100d,）,L,1,-,试件拉断后的标距长度,伸长率越大的钢筋塑性越好，即拉伸前有足够的伸长，使构件的破坏有预兆；反之构件的破坏具有突发性而呈现脆性。,钢筋的主要力学性能,钢筋的冷弯性能,为了使钢筋在加工成型时不发生断裂，要求钢筋具有一定的冷弯性能。冷弯是将直径为,d,的钢筋绕某一规定直径为,D,的钢辊进行弯曲，在达到规定的冷弯角度（,1800,）时钢筋不发生裂纹、鳞落或断裂，就表示合格。见表,1-1,表,1-1,各种钢筋伸长率及冷弯试验要求,钢筋种类,HPB235,HRB335,HRB400,伸长率（,%,）,5,25,16,14,冷弯要求,冷弯角度,180,0,180,0,180,0,5 _,表示试件长度为,5d,的钢筋的伸长率,钢筋的主要力学性能,（二）钢筋的成分、分类、级别、品种,成分：,钢筋的主要成分为铁、还有少量的碳、锰、硅、钒、钛及一些有害元素如磷、硫等。刚材的强度随含碳量的增加而增加，但其塑性性能及可焊性随之降低。锰、硅、钒、钛等少量合金元素可是钢材的强度、塑性等综合性能提高。,分类：,我国建筑工程中采用的钢筋，按化学成分可分为碳素钢和普通低合金钢两大类。,含碳量小于,0.25%,的碳素钢称为低碳钢或软钢，含碳量为,0.6%,1.4%,的碳素钢称为高碳钢或硬钢。,在碳素钢的元素中加入少量的合金元素，就成为普通低合金钢。如,20MnSi,、,20MnSiV,、,20MnSiNb,、,20MnTi,等。,钢筋的主要力学性能,HPB235,HRB335,HRB400,高强钢丝,(Mp,a,),0,级别及品种：,我国建筑工程中采用的钢筋，国产普通钢筋有以下,4,级：,热轧光面,235,级热轧带肋,335,级,HRB400(20MnSiV,、,20MnSiNb,、,20MnTi):,热轧带肋,400,级,RRB400(K20MnSi):,余热处理钢筋,400,级（用,HRB335(20MnSi),穿水热处理而成），各级别 性能见图,1-4,20,表示含碳量为,0.2%,，其余合金元素的含量在,1.5%,以下，,k,为控制的意思。,图,钢筋的主要力学性能,表,1-2,普通钢筋强度标准值及设计值,(N/mm2),钢筋种类,符号,d(mm),f,yk,f,y,fy,HPB235(Q235),820,235,210,210,HRB335(20M,n,Si),650,335,300,300,HRB400(20MnSiV,、,20MnSiNb,、,20MnTi),650,400,360,360,RRB400(K20M,n,Si),840,400,360,360,R,注：,1.,当,d,大于,40mm,时，应有可靠的工程经验。,2.fyk,钢筋的标准强度，具有,95%,以上的保证率，由屈服极限确定。,3.fy,钢筋的抗拉强度设计值，,fy,钢筋的抗压强度设计值。,钢筋的主要力学性能,表,1-3,预应力钢筋强度标准值及设计值,(N/mm2),种 类,符 号,f,ptk,f,py,f,py,钢绞线,1*3,S,1860,1320,390,1720,1220,1570,1110,1*7,1860,1320,390,1720,1220,消除应,力钢丝,光 面,螺旋肋,P,H,1770,1250,410,1670,1180,1570,1110,刻 痕,I,1570,1110,410,热处理钢筋,40Si2Mn,HT,1470,1040,400,48Si2Mn,45Si2Cr,钢筋的主要力学性能,表,1-4,钢筋 弹性模量（,105N/mm2,）,种 类,E,s,HPB235,2.1,热处理钢筋,2.0,消除应力钢丝（光面钢丝、螺旋肋钢丝、刻痕钢丝）,2.05,钢绞线,1.92,注：必要时钢铰线可采用实测的弹性模量,钢筋的主要力学性能,热处理钢筋,上面所述为普通钢筋，而预应力钢筋采用热处理钢筋。由,40Si2Mn(d=6),、,48Si2Mn(d=8.2),和,45Si2Cr(d=10),等通过加热、淬火和回火等调质工艺处理制成的。热处理钢筋又称调质钢筋。,钢丝,主要用于预应力混凝土结构中，有消除应力的光面钢丝、螺旋肋钢丝和三面刻痕钢丝三种。,冷拔低碳钢丝,由低碳热轧钢筋经冷拔制成，分为两个级别：甲级和乙级。冷拔低碳钢丝的延性较差，新,规范,中也未列入。若在建筑工程中采用时，应遵守专门规程的规定。,钢丝,(,直径在,5mm,以内,),可以是单根的，也可以编成钢绞线或钢丝束。,钢筋的主要力学性能,钢绞线,是由多根高强钢丝在绞丝机上绞合，再经低温回火制成。按其股数可分为,3,股和,7,股两种，高强钢丝、钢绞线的强度可达,1700N,mm2,以上。,钢筋的主要力学性能,钢筋的冷拉和冷拔,(1),冷拉,冷拉是将钢筋拉到超过钢筋屈服强度的某一应力值，以提高钢筋的抗拉强度，达到节约钢材的目的。冷拉能提高钢筋抗拉强度，但不能提高抗压强度。冷拉能使钢筋伸长，能节省钢材，调直钢筋，自动除锈，检查焊接质量的作用。,(2),冷拔,冷拔是将,6,8,的,HPB235,级钢筋，用强力从直径较小的硬质合金拔丝模拔出使它产生塑性变形，拔成较细直径的钢丝，以提高其强度的冷加工方法。冷拔后钢筋的强度得到了较大的提高，但塑性却有较大的降低。经过冷拔加工的低碳钢丝，须逐盘检验，分为甲、乙两级，甲级用作预应力钢筋，乙级用作非预应力钢筋。,a,d,e,o,冷拉伸长率,图,1-5,冷拉后的应力,应变曲线,钢筋的主要力学性能,k,k,l,k,k,d,e,b,5,b,4,b,3,200,o,图,1-6,冷拔钢筋的应力,应变曲线,21.9,6,400,600,(10,-2,),钢筋的主要力学性能,冷拉只能提高钢筋的抗拉强度，故不宜用作受压钢筋；而冷拔可同时提高抗拉和抗压强度。,必须指出，上述冷加工钢筋以大幅度牺牲延性来换取强度的有限提高，终究不是提高结构性能的有效途径，近年来，强度高、性能好的钢筋（钢丝、钢绞丝）在我国已可充分供应，故冷拉钢筋和冷拔钢丝不在列入新,混凝土规范,，但并不是不允许使用这些钢筋。当应用这些钢筋时，应符合专门规程的规定。,钢筋的主要力学性能,钢筋的形式,(b),(a),(c),(d),光面钢筋,(a):HPB235,带肋钢筋,(b)_(d):,(b),螺纹钢筋,(c),人字纹钢筋,(d),月牙形钢筋,我国带肋钢筋的外形目前生产的是月牙形。,HRB335,表面有阿拉伯数字“,2,”,，,HRB400,表面有阿拉伯数字“,3,”,。,钢筋的主要力学性能,建筑结构对钢筋的要求及选择原则,要 求,强度要求、塑性要求、可焊性要求、与混凝土的粘结力,选择的原则,在实际工程应用中，基于混凝土对钢筋性能的要求，确定的选用原则为：,钢筋混凝土结构以,HRB400,级热轧带肋钢筋为主导钢筋；,实际工程中，普通钢筋宜采用,HRB400,级和,HRB335,级钢筋，也可采用,HPB235,级及,RRB400,级钢筋。,预应力混凝土结构以高强、低松弛钢丝、钢绞线为主导钢筋；,预应力钢筋宜采用预应力钢丝、钢绞线，也可采用热处理钢筋。,各种形式的冷加工钢筋应整顿市场、加强管理、保证质量、提高性能，通过市场竞争优化或淘汰。,购买钢筋应要求厂家提供三项力学性能（,抗拉强度、屈服强度、伸长率,）、两项化学性能（磷、硫含量）,混凝土的主要力学性能,三、混凝土的主要力学性能,（一）混凝土的强度,（,1,）、混凝土的立方体抗压强（,f,cu,）度及强度等级,混凝土结构中，,主要是利用它的,抗压强度,。因此抗压强度是混凝土力学性能中最主要和最基本的指标。,混凝土的强度等级是用抗压强度来划分的,混凝土强度等级,：边长,150mm,立方体标准试件，在标准条件下（,203,，,90%,湿度）养护,28,天，用标准试验方法（加载速度,0.150.3N/mm,2,/sec,，两端不涂润滑剂）测得的,具有,95%,保证率,的立方体抗压强度，用符号,C,表示，,C30,表示,f,cu,k,=30N/mm,2,，,f,cu,k,混凝土强度标准值，注意：,f,cu,与,f,cu,k,的区别在于是否具有,95%,的保证率,根据,规范,强度范围，,从,C15C80,共划分为,14,个强度等级，,级差为,5N/mm,2,。与原,规范,GBJ10-89,相比，混凝土强度等级范围由,C60,提高到,C80,，,C50,以上为,高强混凝土,。,混凝土的主要力学性能,如果采用的是,100mm,、,200mm,的非标准试件，应乘以,0.95,、,1.05,的系数将其折算成标准试件。,规范,GB500102.24.1.2,规定：,在钢筋混凝土结构中，混凝土的强度等级不宜低于,C15,；当采用,HRB335,级钢筋时，混凝土强度等级不应低于,C20,；当采用,HRB400,和,RRB400,级钢筋以及对承受重复荷载的构件，混凝土强度等级不得低于,C20,。预应力混凝土结构的混凝土强度等级不应低于,C30,；当采用预应力钢丝、钢绞线、热处理钢筋作预应力钢筋时，混凝土强度等级不宜低于,C40,。,混凝土的主要力学性能,（,2,）混凝土轴心抗压强度,实际工程中，一般的受压构件不是立方体而是棱柱体，即构件的高度要比截面的尺寸大。一般用,h/b=3,4,的棱柱体抗压强度来代表混凝土单向均匀受压时的抗压强度。轴心抗压强度采用棱柱体试件测定，用符号,f,c,表示，它比较接近实际构件中混凝土的受压情况，我国通常取,150mm150mm450mm,的棱柱体试件，也常用,100100300,试件。,对于同一混凝土，,棱柱体抗压强度小于立方体抗压强度。,棱柱体抗压强度和立方体抗压强度的换算关系为：,混凝土的轴心抗压设计强度：,f,c,=f,ck,/,c,混凝土的主要力学性能,式中：,f,ck,混凝土轴心抗压强度标准值,f,c,混凝土轴心抗压强度设计值,0.88,实验试件与实际结构的差异修正系数,c1,棱柱体抗压强度与立方体抗压强度的比值，,对,C50,以下取,0.76,，对,C80,取,0.82,，其间按,线性差值计算。,c2,C40,以上混凝土脆性折减系数，,C40,取,1.0,，,C80,取,0.87,，其间按线性差值计算。,c,混凝土材料分项系数，取,1.4,混凝土的主要力学性能,（,3,）混凝土轴心抗拉强度,混凝土轴心抗拉强度,f,t,是采用,100mm100mm500mm,的棱柱体，两端设有螺纹钢筋,(,图,1-7),，在实验机上受拉来测定的。当试件拉裂时测得的平均拉应力即为混凝土的轴心抗拉强度。实验表明，混凝土的抗拉强度比抗压强度低得多，混凝土轴心抗拉强度只是混凝土立方体抗压强度的,1/17,1/8,倍,而且随混凝土强度等级的提高而减小。通过实验，新规范按下式计算：,图：,1.7,混凝土的主要力学性能,式中：,f,tk,混凝土轴心抗拉强度标准值,f,t,混凝土轴心抗拉强度设计值,c2,C40,以上混凝土脆性折减系数，,C40,取,1.0,，,C80,取,0.87,，其间按线性差值计算。,混凝土立方体强度变异系数,c,混凝土材料分项系数，取,1.4,轴心受拉试验由于两端所埋设的钢筋不易对中，实测数据偏差较大，目前国内普遍采用立方体试件做劈拉试验,来代替。,混凝土的主要力,学性能,劈拉试验,P,a,P,拉,压,压,图：,1-8,混凝土的主要力学性能,（,4,）混凝土强度指标,混凝土强度也有标准值和设计值之分，混凝土强度的标准值具有,95%,的保证率，若将其除以材料分项系数,c,（,c,=1.4,）,，即得混凝土强度设计值，混凝土强度标准值按下表采用。,表,1-5,混凝土的主要力学性能,混凝土立方体强度实测值、立方体强度标准值、轴心抗压标准值、轴心抗拉标准值之间的关系,立方体强度实测值,：,每个立方体试件实际测得的强度值,f,0,cu,立方体强度标准值：,规范,规定材料强度的标准值,应具有不小于,95%,的保证率,立方体强度标准值,f,cu,k,即为混凝土强度等级,规范,在确定混凝土,轴心抗压强度和轴心抗拉强度标准值,时，假定它们的变异系数与立方体强度的变异系数相同，利用与立方体强度平均值的换算关系，便可按上式计算得到。,同时，,规范,考虑到试件与实际结构的差异以及高强混凝土的脆性特征，对轴心抗压强度和轴心抗拉强度，还采用了以下两个,折减系数,：结构中混凝土强度与混凝土试件强度的比值，取,0.88,；脆性折减系数，对,C40,取,1.0,，对,C80,取,0.87,，中间按线性规律变化。,混凝土的主要力学性能,（二）、混凝土的变形,混凝土的变形可分为两类：,一类是受力引起的变形；另一类是收缩和温度变化引起的变形。,（,1,）混凝土的受力变形,混凝土单向受压时的应力,应变曲线,混凝土单轴受力时的应力,-,应变关系反映了混凝土受力全过程的重要力学特征,是分析混凝土构件应力、建立承载力和变形计算理论的必要依据，也是利用计算机进行非线性分析的基础。试验表明混凝土完整的应力应变曲线包括两部分：,上升阶段和下降阶段,。,混凝土单轴受压应力,-,应变关系曲线，常采用棱柱体试件来测定。在普通试验机上采用,等应力速度,加载，达到轴心抗压强度,f,c,时，试验机中集聚的弹性应变能大于试件所能吸收的应变能，会导致试件产生突然脆性破坏，只能测得应力,-,应变曲线的,上升段,。,采用,等应变速度,加载，或在试件旁附设高弹性元件与试件一同受压，以吸收试验机内集聚的应变能，可以测得应力,-,应变曲线的,下降段,。,混凝土的主要力学性能,图：,1-9,混凝土的主要力学性能,强度等级越高，线弹性段越长，峰值应变也有所增大。但高强混凝土中，砂浆与骨料的粘结很强，密实性好，微裂缝很少，最后的破坏往往是骨料破坏，破坏时脆性越显著，下降段越陡。峰值应力,fc,所对应的应变,0,约为,0.002,左右，应力小于,0.3,fc,时混凝土处于弹性阶段，混凝土内部几乎没有裂缝，,0.3,0.8,fc,之间，混凝土内部裂缝发展，但能保持稳定，大于,0.8,fc,混凝土内部裂缝发展很快，塑性变形显著增大，体积应变逐渐由压缩转为扩张。,0,图,1-10,不同强度混凝土的应力,-,应变关系曲线,fc,0.3,fc,混凝土的主要力学性能,不涂润滑剂,涂润滑剂,图：,1-11,混凝土破坏机理,f,c,0.8,f,c,时，混凝土内部微裂缝的发展已处于不稳定的状态，徐变的发展将不收敛，最终导致混凝土的破坏。因此将,0.8,f,c,作为混凝土的,长期抗压强度,。,高强混凝土,的密实性好，在相同的,s,/,f,c,比值下，徐变比普通混凝土小得多。但由于高强混凝土承受较高的应力值，初始变形较大，故两者总变形接近。此外，高强混凝土线性徐变的范围可达,0.65,f,c,，长期强度约为,0.85,f,c,，也比普通混凝土大一些。,混凝土的主要力学性能,（,2,）混凝土的收缩变形,混凝土在水中硬化时体积会膨胀，但其值较小，对混凝土影响不大。,混凝土在空气中硬化时体积会缩小，这种现象称为混凝土的收缩。,收缩是混凝土在不受外力情况下体积变化产生的变形。,当这种自发的变形受到外部（支座）或内部（钢筋）的约束时，,将使混凝土中产生拉应力，甚至引起混凝土的开裂。混凝土收缩会使预应力混凝土构件产生预应力损失。,某些,对跨度比较敏感的超静定结构,（如拱结构），收缩也会引起不利的内力。,混凝土的主要力学性能,楼板干燥收缩裂缝与边框架的变形,图：,1-16,混凝土的主要力学性能,混凝土的收缩是随时间而增长的变形，,早期收缩变形发展较快，两周可完成全部收缩的,25%,，一个月可完成,50%,，以后变形发展逐渐减慢，整个收缩过程可延续两年以上。,一般情况下，最终收缩应变值约为,(25)10,-4,混凝土开裂应变为,(0.52.7)10,-4,图：,1-17,混凝土的主要力学性能,影响因素,混凝土的收缩受结构周围的温度、湿度、构件断面形状及尺寸、配合比、骨料性质、水泥性质、混凝土浇筑质量及养护条件等许多因素有关。,水泥用量多、水灰比越大，收缩越大。,骨料弹性模量高、级配好，收缩就小。,干燥失水及高温环境，收缩大。,小尺寸构件收缩大，大尺寸构件收缩小。,高强混凝土收缩大。,影响收缩的因素多且复杂，要精确计算尚有一定的困难。,在实际工程中，要采取一定措施减小收缩应力的不利影响,施工缝。,钢筋与混凝土之间的粘接,一、钢筋与混凝土之间的粘结,（一）钢筋与混凝土的粘结作用,钢筋与混凝土的粘结力，是保证钢筋和混凝土共同工作的必要条件，其在混凝土中的粘结锚固力有以下四个方面：,钢筋和混凝土接触面上的粘结,化学吸附力,，亦称,胶结力,。这来源于浇注时水泥浆体向钢筋表面氧化层的渗透和养护过程中水泥晶体的生长和硬化，从而使水泥胶体与钢筋表面产生吸附胶着作用。这种化学吸附力只能在钢筋和混凝土的界面处于原生状态时才存在，,旦发生滑移，它就失去作用，其值很小，不起明显作用。,钢筋与混凝土之间的,摩阻力,。由于混凝土凝固时收缩使钢筋与混凝土接触面上产生正应力，因此，当钢筋和混凝土产生相对滑移时,(,或有相对滑移的趋势时,),，在钢筋和混凝土的界面上将产生摩阻力。,光面钢筋与混凝土的粘结力主要靠摩阻力,。,钢筋与混凝土之间的粘接,钢筋与混凝土的,咬合力,。对于光面钢筋，咬合力是指表面粗糙不平而产生的咬合作用；对于带肋钢筋，咬合力是指带肋钢筋肋间嵌入混凝土而形成的机械咬合作用，这是带肋钢筋与混凝土粘结力的主要来源。,机械锚固力,弯钩、弯折及附加锚固措施所提供的粘结锚固作用。,r,a,a,d,劈裂裂缝,f,t,f,t,(a),挤压产生的咬合力,(b)A-A,剖面上的力,图：,1-18,钢筋与混凝土之间的粘接,光面钢筋与混凝土的粘结强度（,）主要取决于胶结力和摩擦阻力。,变形钢筋与混凝土的粘结强度（,）主要取决于咬合力。,通过拔出试验按下式确定：,图：,1-19,l,d,T,max,钢筋与混凝土之间的粘接,（二）钢筋的锚固与连接,(1),钢筋的锚固,为了使钢筋和混凝土能可靠地共同工作，钢筋在混凝土中必须有可靠的锚固。,受拉钢筋的锚固,当计算中充分利用钢筋的强度时，混凝土结构中纵向受拉钢筋的锚固长度应按下列公式计算：,普通钢筋：,预应力钢筋：,钢筋与混凝土之间的粘接,式中,l,a,受拉钢筋的锚固长度；,f,y,、,f,py,普通钢筋、预应力钢筋的抗拉强度设计值按表,1-2,、表,1-3,取用。,对应,规范,表,4.2.3-1,、,4.2.3-2,；,f,t,混凝土轴心抗拉强度设计值，按表,1-5,采用。当混凝土强度大于,C40,时，按,C40,取用。,对应,规范,表,4.1.4,；,d,钢筋的公称直径；,钢筋的外形系数，按表,1-7,取用。,对应,规范,表,9.3.1,。,表,1-7,钢筋的外形系数,钢筋类型,光面钢筋,带肋钢筋,刻痕钢筋,螺旋肋钢筋,三股钢绞线,七股钢绞线,0.16,0.14,0.19,0.13,0.16,0.17,钢筋与混凝土之间的粘接,注：光面钢筋系指,HPB235,级钢筋，其末端应做,180,o,弯钩，弯后平直长度不应小于,3d,，但作受压钢筋时，可不做弯钩；带肋钢筋系指,HRB335,、,HRB400,级钢筋和,RRB400,级钢筋及余热处理钢筋。,当符合下列条件时，锚固长度应加以修正：,对于直径大于,25mm,的,HPB335,、,HRB400,和,RRB400,时，其锚固长度应取计算结果乘以修正系数,1.1,为了减少锚固长度，可在受拉钢筋末端采用机械锚固措施。对于,HRB335,、,HRB400,和,RRB400,级钢筋，当采用机械锚固措施时，其锚固长度（包括附加锚固端头在内）可取按公式计算的锚固长度的,0.7,倍。详见,规范,9.3.1,和,9.3.2,条,P114,、,P115,l,a,锚固长度,钢筋与混凝土之间的粘接,D=4d,d,5d,135,0,(a),末端带,135,0,弯钩,d,d,5d,（,b,）末端与钢板穿孔塞焊,d,d,5d,d,（,c,）末端与短钢筋双面贴焊,图：,1-20,钢筋机械锚固的形式及构造要求,钢筋与混凝土之间的粘接,采用机械锚固措施时，在锚固长度范围内的箍筋不应少于,3,个，其直径不应小于锚固钢筋直径的,0.25,倍；间距不应小于锚固直径的,5,倍。当锚固钢筋的混凝土保护层厚度不小于钢筋公称直径的,5,倍时，可不配置上述箍筋。,受压钢筋的锚固,当计算中充分利用纵向钢筋的受压强度时，其锚固长度不应小于受拉钢筋锚固长度的,0.7,倍。,必须注意，对于光面钢筋（受拉或受压），其末端均应做,180,o,标准弯钩。焊接骨架、焊接网中的光面钢筋可不做弯钩。,钢筋与混凝土之间的粘接,(2),钢筋的连结,钢筋的接头可分为三种：绑扎搭接、机械连接或焊接。接头宜设在受力较小处，同一根钢筋上宜少设接头。,绑扎搭接,绑扎搭接的工作原理是通过钢筋与混凝土之间的粘结强度来传递内力的。因此，钢筋的绑扎接头要有足够的搭接长度。,规范,规定,：纵向受拉钢筋绑扎搭接接头的搭接长度应根据位于同一连接区段内,(,1.3,l,l,),的搭接钢筋面积百分率按下列公式计算，但任何情况下均不应小于,300mm,。,钢筋与混凝土之间的粘接,式中,l,l,受拉钢筋的搭接长度；,l,a,受拉钢筋的锚固长度，按前面公式计算。,纵向受拉钢筋搭接长度修正系数，按表,1-8,的规定取用。,对应,规范,公式,9.4.3,和表,9.4.3,纵向钢筋搭接接头面积（,%,）,（在,1.3,l,l,的搭接区段内）,25,50,100,1.2,1.4,1.6,表,1-8,纵向钢筋搭接长度修正系数,钢筋与混凝土之间的粘接,1.3,l,l,l,l,图：,1-21,同一区段内纵向钢筋绑扎接头,轴心受拉及小偏心受拉杆件的纵向受力钢筋不得采用绑扎搭接接头。当受拉钢筋直径,d,28mm,及受压钢筋的直径,d,32mm,时，不宜采用绑扎搭接接头。构件中的纵向受压钢筋，当采用搭接连接时，其受压搭接长度不应小于规范规定的纵向受拉钢筋搭接长度的,0.7,倍，且在任何情况下不应小于,200mm,。,钢筋与混凝土之间的粘接,在纵向受力钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的,0.25,倍。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的,5,倍，且不应大于,100mm,；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的,10,倍，且不应大于,200mm,。当受压钢筋直径,d,25mm,时，尚应在搭接接头两个端面外,100mm,范围内设置两个箍筋。,钢筋与混凝土之间的粘接,机械连接或焊接,指通过连接件用机械的方法把钢筋连接在一起。机械连接接头能产生较牢固的连接力，具有工艺操作简便、接头性能可靠、连接速度快、节省钢材和能源、施工安全等特点，所以应优先采用机械连接。但要求连接件的保护层厚度不应小于纵向受力钢筋最小保护层厚度，连接件的之间净距不应小于,25mm,，当采用焊接接头时，上述机械连接或焊接接头也应相互错开，要求用绑扎接头，但其接头连接区段长度均取为,35d,（,d,为纵筋的较大直径），位于同一连接区段内的纵向受拉钢筋接头面积百分率均不应大于,50%,，受压钢筋可不受限制。,对应,规范,9.4.1,9.4.10,要求同学们熟悉,钢筋与混凝土之间的粘接,锥螺纹钢筋连接,钢筋与混凝土之间的粘接,钢筋与混凝土之间的粘接,挤压钢筋连接,
