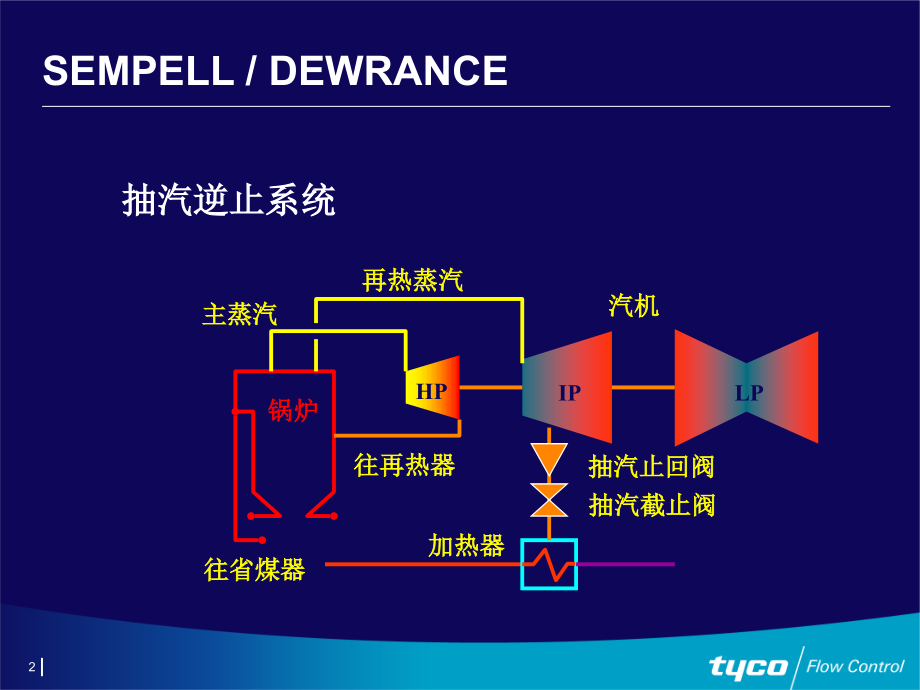

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,抽汽止回阀产品介绍,SEMPELL,DEWRANCE,1,抽汽逆止系统,锅炉,HP,IP,LP,主蒸汽,再热蒸汽,汽机,往再热器,往省煤器,加热器,抽汽止回阀,抽汽截止阀,SEMPELL/DEWRANCE,2,高压缸排汽止回阀安装于汽轮机再热冷段水平管路上，防止水和蒸汽倒灌进入高压缸，从而对汽轮机的安全造成影响。,抽汽止回阀安装于汽轮机抽汽水平,管路中,防止抽汽管路蒸汽倒灌，引起汽轮机超速,。,SEMPELL/DEWRANCE,3,因此要求：快速动作，阻止水或蒸汽倒灌进入汽轮机，造成汽轮机超速或进水，失汽时阀门应保持关闭位置。,SEMPELL/DEWRANCE,4,控制与连锁：,自动关闭,汽机跳闸,各级抽汽管路所对应的加热设备水位为高,-,高,以上条件恢复正常后自动开启,SEMPELL/DEWRANCE,5,高排应用压力范围：再热器入口压力,高排应用温度范围：,420,各段抽汽,应用压力范围：真空,10MPa,各段抽汽应用温度范围：,200510,SEMPELL/DEWRANCE,6,阀体压力等级,:,标准范围,ASME B16.34 1996 150 Class,ASME B16.34 1996 300 Class,ASME B16.34 1996 400 Class,ASME B16.34 1996 600 Class,SEMPELL/DEWRANCE,7,阀体材料,:,铸钢,ASTM A216-WCB,ASTM A217-WC6/WC9,（,1#,和,3#,抽汽）,SEMPELL/DEWRANCE,8,密封面材料,:,对于碳钢阀门,(body A216-WCB),阀座,13%Cr.,直接堆焊在阀体材料上,.,阀板,Dewrance:Stellite,Gr.21(or equivalent),直接堆焊在阀板材料上,SEMPELL/DEWRANCE,9,对于合金钢阀门,(body A217-WC9),阀座,Dewrance:Stellite,Gr.21(or equivalent).,直接堆焊在阀体材料上,.,阀板,Dewrance:Stellite,Gr.21(or equivalent),直接堆焊在阀板材料上,SEMPELL/DEWRANCE,10,抽汽逆止阀分类,自重关闭型,动力辅助关闭型,动力关闭型,SEMPELL/DEWRANCE,11,抽汽逆止阀分类,依靠阀芯的自重或,配重实现阀门关闭,的止回阀设计。,G,自重关闭型(关闭),SEMPELL/DEWRANCE,12,抽汽逆止阀分类,依靠介质压力克服阀芯及配重将阀芯推举起来并保持在阀门开位。,自重关闭型(开启),SEMPELL/DEWRANCE,13,自重关闭型特点,DEWRANCE,抽汽逆止阀,标准对焊接口,可选择法兰接口,标准螺栓法兰,压盖及膨胀石墨垫圈,在大口径再热蒸汽工况下,使用压力自密封型阀盖,以最小的阀芯行程,获得最大的阀门开度,无阀杆盘根运转无阻力,阀芯下部的流动介质在较大,的负载范围内推动阀芯打开,SEMPELL/DEWRANCE,14,DEWRANCE,抽汽逆止阀,自重关闭型,(开状态),SEMPELL/DEWRANCE,15,自重关闭型(关状态),DEWRANCE,抽汽逆止阀,SEMPELL/DEWRANCE,16,Dewrance,动力辅助型,抽汽逆止阀特点,(1)驱动方式,标准产品系列采用气动,或液动缸型执行机构以,获取迅捷有效的阀门操,作。通常提供两种动作,方式选择。,SEMPELL/DEWRANCE,17,Dewrance,动力辅助型,抽汽逆止阀特点,(1)驱动方式,A：,点动辅助关闭：,由执行机构提供一次脉冲点动,作，使阀芯克服因长期处于关,闭位介质或外因造成的初始惰,性并自行完成其余行程，关闭,阀门。,SEMPELL/DEWRANCE,18,Dewrance,动力辅助型,抽汽逆止阀特点,(1)驱动方式,B：,动力强制关闭：,关闭过程中执行机构由始至终,提供动力完成阀芯全部行程，,关闭阀门。,SEMPELL/DEWRANCE,19,Dewrance,动力辅助型,抽汽逆止阀特点,(1)驱动方式,动力强制关闭,SEMPELL/DEWRANCE,20,Dewrance,动力辅助型,抽汽逆止阀特点,(2)结构设计,采用顶置式执行机构使阀杆销轴和执行机构动作杆分别为两根轴。,无需设计复杂的离合器传动机构，使阀门无论自动或动力辅助动作更经济安全可靠。,避免了阀杆密封材料压紧力造成的阀瓣自由摆动和盘根泄漏的矛盾。,SEMPELL/DEWRANCE,21,第,1,组轴承,第,2,组轴承,Dewrance,动力辅助型,抽汽逆止阀特点,(2)结构设计,采用两组铰链轴承,阀瓣可在阀杆轴销上自由摆动。,阀杆轴销可在端头轴承套中自由转动。,所有相对旋转的接触表面均采用专利技术,Glidealoy,进行表面渗碳硬化处理，最大程度上提高表面硬度和降低摩擦系数,避免因轴承损坏造成的阀门失效。,粗壮的铸钢阀体可以承受并消耗来自系统 的震动防止由于不稳定工况造成的阀芯锁死。,R,SEMPELL/DEWRANCE,22,Hinge Pin,Hinge Pin Bush,Hinge Pin Housing,Rotation,Point 1,Rotation Point 2,SEMPELL/DEWRANCE,23,铰链销设计：,装备铰链销包括,3,个主要部分通过,2,个旋转点以确保阀板的自由运动,Hinge Pin,表面渗碳硬化处理,Hinge Pin Bush-,表面渗碳硬化处理,Hinge Pin Housing-,表面渗碳硬化处理,The Hinge Pin bush,固定在阀板上在,Hinge Pin,上自由转动,(Rotation Point 1).The Hinge Pin,被,Hinge Pin Housings,支撑同时可以自由转动,(Rotation Point 2).,这两个旋转点确保阀板在任何情况下都能够自由转动,因此完全保证了系统的安全性。,SEMPELL/DEWRANCE,24,新一代动力辅助型,抽汽逆止阀特点,(2)结构设计,降低阀瓣旋转中心，缩短阀瓣行程，加快 反应速度，提高了低负荷工况下阀门运行的稳定性。,SEMPELL/DEWRANCE,25,新一代动力辅助型,抽汽逆止阀特点,(2)结构设计,采用锥形阀座面，通过巧妙的几何设计使阀瓣在摆起瞬间脱离同阀座的接触，大大减少密封面磨损。锥形密封面的设计使阀门关闭后形成可靠的线密封提高了阀门的密封性能。,旋转中心点,(阀杆轴销中心),SEMPELL/DEWRANCE,26,“,锥中锥,”,结构设计确保关断严密并帮助减小关闭时阀板对阀座的冲击,旋启式阀板和倾斜的阀座设计能够使阀板仅通过重力迅速关闭和减小阀板从全开到全关的距离,SEMPELL/DEWRANCE,27,DISC MATERIALS,碳钢阀体材料,SEAT:-18 Cr.,直接堆焊在阀体上,DISC:-STELLITE 21,合金钢阀体材料,SEAT:-STELLITE 21,直接堆焊在阀体上,DISC:-STELLITE 21,SEMPELL/DEWRANCE,28,阀板选择,每一压力等级的阀体都配有一系列的更低压力,等级的阀板,阀板压力等级的减小使阀板重量减小，改进了阀门的开启性能。,SEMPELL/DEWRANCE,29,选择阀门的第一步是确定一个满足用户设计条件的最小压力等级的阀板，确保阀板满足用户的水压试验要求。我们用最低压力等级的阀板以减小重量使阀板在低流量下开启到最大角度。,阀体强度试验：阀体压力等级的,1.5,倍,阀板强度试验：阀板压力等级的,1.1,倍,SEMPELL/DEWRANCE,30,Dewrance,offer the following disc ratings as standard:,Body Class,Disc Pressure Class,6 bar,12 Bar,150,200,250,300,350,400,500,600,150,BO7,B11,B21,400,B2R,B2T,B31,B3T,B43,600,B45,B51,SEMPELL/DEWRANCE,31,阀座尺寸,每一公称尺寸的阀门都配有一系列的阀座直径以确保在介质通过阀座时维持理想的流速推动和保持阀板处于全开位置。,如果通过阀座的流量太小，阀板将朝着流体通道下落直到关闭，导致通过阀门的压降增加。,在这种情况下，越大的阀座通道并不意味着更低的压降。,工厂将根据用户提供的流体条件确定阀门的阀座尺寸。,SEMPELL/DEWRANCE,32,阀门选择时最小的阀座尺寸满足下列条件,:,在最大流量条件下，通过阀座的流速不超过最大推荐流速。,阀板应在正常工况下全开（否则压降增大）,在低流量下获得阀板最大的推力,可以取得最低的压降,于是,Dewrance,设计了,每种规格尺寸的阀门配有,4,种不同尺寸的阀座，,Q,R,S,T.T,阀座是最小的,Q,阀座是最大的,.,SEMPELL/DEWRANCE,33,阀板配重,阀板上的配重块，在低流量下使开启更容易并帮助,阀板保持全开，不需要担心,配重块会影响关闭，阀板是平衡设计，除此之外，关闭时重量总是大于开启重量，由于重力的作用在任何位置不会影响关闭,.,阀板上的配重块，可变化的阀座尺寸和可选择的阀板压力等级，提供了最佳解决方案满足用户的特殊要求，并且在较大范围运行条件下保证阀门的稳定性。,SEMPELL/DEWRANCE,34,B2TJN300QFD,B-Bled steam check valve,2T-Body class 400,Disc pressure class 250,J-ASTM A217 WC6,N-Pneumatic actuator,300-Nominal size,Q-Seat series,FD-No bypass,SEMPELL/DEWRANCE,35,阀盖密封,标准范围,150-600 class=,螺栓连接带密封圈,压力等级超过,600 class=,压力自密封,所有的阀门都可以通过拆下阀盖将阀板取出，方便维修,。,SEMPELL/DEWRANCE,36,泄漏等级,所有阀门满足,MSS SP61,标准要求,.,SEMPELL/DEWRANCE,37,气动执行器,安装在阀门中心没有伸出阀体以外，现场布置方便,操作方式,气开弹簧关,要求气源压力,5 to 8,barg,.,电磁阀电压,24v,110/125v,220/240v DC,220v240v AC,关闭时间,小于,1,秒,SEMPELL/DEWRANCE,38,总装图,SEMPELL/DEWRANCE,39,正常运行状态,电源正常,SEMPELL/DEWRANCE,40,电磁阀掉电状态,电源异常,SEMPELL/DEWRANCE,41,气源异常,SEMPELL/DEWRANCE,42,手动试验状态,SEMPELL/DEWRANCE,43,特 点 总 结,1、全通径流道，最大程度上降低压降。,2、合理的阀座面几何设计。,3、缩短阀瓣行程，提高关闭速度。,4,、阀座同垂直面成一定角度减小关闭时阀瓣冲击力,5,、在较宽的流速范围内保持良好的开启稳定性。,SEMPELL/DEWRANCE,44,6,、阀瓣可在阀杆销轴上自由摆动。,7,、阀杆销轴可在端头轴承中自由摆动。,8,、大大减少阀门卡死的可能。,9,、轴承和与之接触的阀杆销轴、阀瓣,Glidealloy,表面硬化处理，减少摩擦。,10,、阀座和阀瓣表面为不锈钢/斯太莱表面硬化。,1,1,、拆装方便，易于检查维修。,SEMPELL/DEWRANCE,45,1,2,、阀门维修可从入口或出口两端进行。,1,3,、适用于要求重力、动力辅助或动力强制关闭的不同应用场所。,1,4,、只在执行机构推杆上有盘根密封。,1,5,、在阀杆销轴上无盘根密封、无摩擦阻力。,1,6,、阀门可自疏水，无需另置疏水孔。,17,、阀体内的任何冷凝水均远离阀座面避免阀座锈蚀。,SEMPELL/DEWRANCE,46,侧装执行器抽汽止回阀开状态,SEMPELL/DEWRANCE,47,在电厂正常运行情况下，气源压力使弹簧压缩，阀板处于自由状态，随蒸汽流量增大而开启。,SEMPELL/DEWRANCE,48,侧装执行器抽汽止回阀关状态,SEMPELL/DEWRANCE,49,在失气情况下，弹簧作用帮助阀板迅速关闭。,SEMPELL/DEWRANCE,50,侧装抽汽止回阀图纸,侧装抽汽止回阀控制图,SEMPELL/DEWRANCE,51,52,53,54,大口径阀门和小流量的情况，外置配重帮助克服 阀板重量和提高阀板开启角度,尺寸可以作到,1400,以上。,全通径流道，最大程度上降低压降,结构简单，维修方便，不需要将阀门从管道移开；,执行机构可根据用户要求采用左置或右置,坚实的阀瓣设计，防止全设计压力下阀瓣变形；,SEMPELL/DEWRANCE,55,THE END,SEMPELL/DEWRANCE,56,
