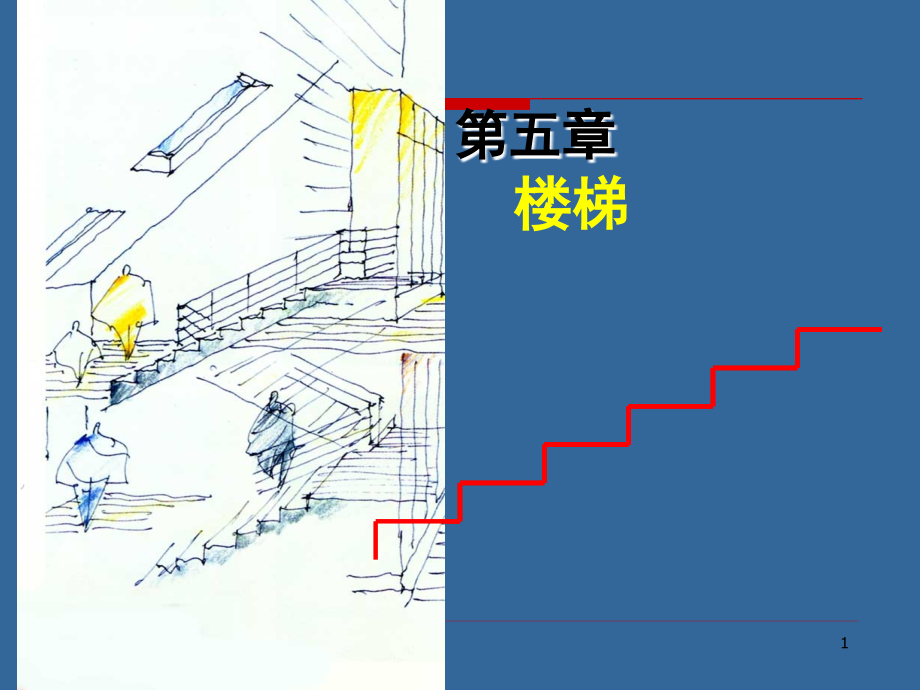

第五章楼梯11.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第五章,楼梯,1,主要内容：,5.1,楼梯的类型和设计要求,5.2,楼梯的组成和尺度,5.3,现浇钢筋混凝土楼梯,5.4,楼梯的细部构造,5.5,台阶与坡道,5.6,电梯与自动扶梯,2,难点：楼梯设计、钢筋混凝土楼梯的结构特点,重点：楼梯的平面形式、组成及尺度要求；,楼梯细部构造的一般知识,本章重点难点：,3,知识目标,:,1,、楼梯的形式,2,、楼梯的组成和尺度,3,、楼梯的设计,4,、楼梯的细部构造,技能目标,:,1,、识读图纸中的楼梯,2,、工程中设计楼梯,态度与情感目标,1,、注意留心现实生活中所见建筑物，把学习融入到生活中,2,、独立完成任务能力,3,、协同合作能力,4,（,1,）楼梯,(,重点）,（,2,）电梯,（,3,）自动扶梯,垂直交通形式？,（,4,）台阶,（,5,）,坡道,（,6,）爬梯,5,楼梯组成示意图,梯段,中间平台,栏杆扶手,楼层平台,第一节 楼梯的组成和类型及尺度,6,类型,一）、楼梯的组成,楼梯,梯段,平台,栏（板）杆扶手,踏步数,3,18,中间平台,楼层平台,安全保护构件,踢 面,踏 面,问：什么情况下在楼梯的梯段上设两道或两道以上的栏杆扶手？如何设置？,7,梯段宽,1.4m:,非临空面设靠墙扶手,梯段宽,2.2m:,梯段中间,增设中间扶手,8,二）、楼梯的类型,（,1,）按所处位置分类,室内楼梯,室外楼梯,9,室内楼梯,10,室外楼梯,11,（,2,）、按使用功能分类,主要楼梯,辅助楼梯,消防楼梯,12,主要（交通）楼梯,13,辅助楼梯,疏散楼梯,14,（,3,）按材料分类,木楼梯,钢楼梯,钢筋混凝土楼梯,组合楼梯,15,木楼梯,16,钢筋混凝土楼梯,17,金属楼梯,18,直行单跑楼梯,弧形单跑楼梯,螺旋形单跑楼梯,直行双跑楼梯,平行双跑楼梯,转角双跑楼梯,双分式楼梯,双合式楼梯,按平面形式分类,三跑和多跑楼梯,双跑楼梯,其他形式楼梯,单跑楼梯,曲尺形三跑楼梯,三角形三跑楼梯,转角三跑楼梯,折形多跑楼梯,剪刀楼梯,交叉楼梯,楼梯图片,（三）,.,楼梯的形式,（要求掌握各种形式楼梯的平面图绘制及其特点）,19,1,.,直行单跑楼梯：,无中间平台，踏步数,18,用于层高不大的建筑,20,2,.,直行多跑楼梯：,有中间平台，导向性较强,用于层高较大的建筑，多用于大厅,21,3,.,平行双跑楼梯：,缩短人流行走距离，节约面积,最常用,楼梯的形式,22,4,.,平行双分双合楼梯：,用于人流多、梯段宽时,最常用于办公建筑中,楼梯的形式,（,要求区分平行双分楼梯与平行双合楼梯）,平行双合楼梯,平行双分楼梯,23,5,.,折行多跑楼梯：,导向自由、折角多变,有较大梯井，少儿建筑禁用,常用于布置两跑进深不够，开间较大时,楼梯的形式,24,6,.,交叉跑（剪刀）楼梯：,两直行梯交叉布置,、,相当于两部楼梯,楼梯的形式,两直行单跑梯交叉布置,两直行多跑梯交叉布置,25,7,.,螺旋形楼梯：,围绕单柱布置、造型美观，,用作建筑小品、不作为疏散楼梯,楼梯的形式,26,8,.,弧形楼梯：,围绕轴心空间布置、投影为一段圆弧，,扇形踏步内侧,220,，导向性强，施工复杂,材料常用钢筋砼、钢材、不作为疏散楼梯,楼梯的形式,27,楼梯分类举例,28,29,（,三）,.,楼梯的尺度及设计,（,要求掌握楼梯各部分的尺度及设计计算）,1.,楼梯的坡度：,公建：坡度宜平缓 住宅：坡度可稍陡,老年人、幼儿建筑宜平缓,楼梯的尺度及设计,30,2.,踏步尺寸,：,经验公式：,2h+b=600,620mm,式中：,h,踏步踢面高度；,b,踏步踏面宽度。,600,620mm,表示一般人的步距,楼梯的尺度及设计,常用适宜踏步尺寸,名称,住宅,幼儿园,学校、办公楼,剧院、会堂,医院,踏步高,h,（,mm,）,150,175,120,150,140,160,120,150,120,150,踏步宽,b,（,mm,）,260,300,260,280,280,340,300,350,300,350,31,楼梯的尺度及设计,踏步出挑：,不适宜用在无障碍建筑中,32,3.,栏杆扶手尺寸,：,室内扶手高度一般为,900mm,左右，,供儿童使用的楼梯应在,500,600mm,高度增设扶手,室外扶手高度,1050mm,扶手间距,120mm,楼梯的尺度及设计,33,4.,梯段宽度,a,梯段宽度根据人流股数来确定。,按每股人流,550,600mm,宽度考虑，,单人通行时为,900mm,双人通行时为,1100,1200mm,三人通行时为,1650,1800mm,楼梯的尺度及设计,34,5.,梯井宽度,c,:60200mm,6.,平台宽度,:,D,a,中间平台宽,D1,楼层平台宽,D2,通常,D2,D1,特殊规定：,医院,D,1800,直行多跑梯,D 1000,楼梯的尺度及设计,35,7.,楼梯净空高度,:,(1),梯段净高,2200,(2),平台过道处净高,2000,平行双跑楼梯底层中间平台下需设置,通道时，为保证平台下净高满足通行要求，,可通过以下方式解决：,在底层变作长短跑梯段。,局部降低底层中间平台下地坪标高。,综合上两种方式。,底层用直行单跑或直行双跑楼梯,直接从室外上二层。,36,(a),底层长短跑。,(b),局部降低底层地坪。,(c),综合上两种方式。,(d),底层直跑,底层中间平台下作,出入口时的处理方式,37,8.,楼梯设计与尺寸计算：,楼梯的尺度及设计,38,楼梯设计课堂练习：,层高,2.8m,，,墙厚,200mm,，,室内外高差,0.6m,39,I-I,方案一,40,方案二,I-I,41,楼梯详图绘制：,楼梯平面详图绘制：,（,1,）比例：,1,：,50,（,2,）线型：同平面图,（,3,）,材料填充,（,4,）,楼梯平台标高,（,5,）轴线号,（,6,）尺寸：楼梯相关尺度：楼梯平台尺寸、梯段长、进深,/,梯段宽、梯井宽、开间,（,7,）底层、标准层、顶层平面图的画法：上下行的标注,（,8,）,底层有剖面线,42,楼梯详图绘制：,楼梯剖面详图绘制：,（,1,）比例：,1,：,50,（,2,）线型：同剖面图,（,3,）,材料填充,（,4,）,楼梯平台标高,（,5,）轴线号,（,6,）尺寸标注：三道尺寸；适量横向尺寸,（,7,）剖切对象：楼板、梯段、平台梁、平台板、墙、基础梁等,（,8,）,满足楼梯净空高度要求,（,9,）,踏步防滑做法,（,10,）栏杆扶手做法,I-I,43,楼梯各部分组成,44,二、钢筋砼楼梯构造,（一）,.,现浇整体式钢筋砼楼梯,整体性好、施工周期长、自重大,按梯段的结构形式分,1.,梁承式,2.,梁悬臂式,3.,扭板式,45,钢筋砼楼梯构造,1.,梁承式,平台梁,+,梯段,平台梁：,梁高,=1/8-1/12,梁跨,梁宽,=1/2-1/3,梁高,梯段,板式梯段：板底平整,梁板式梯段：省料、“梯帮”,46,47,板式楼梯段,48,板式楼梯段构成及传力分析,49,板式楼梯段配筋,50,板式楼梯斜板的配筋,返回,51,梁 板 式 楼 梯,返回,双梁式,单梁式,52,现浇钢筋混凝土梁板式楼梯,53,54,梁式楼梯段构成及传力分析,55,梁式楼梯（明步),56,梁式楼梯（暗步),57,梁板式楼梯段,58,59,钢筋砼楼梯构造,楼梯在钢筋砼框架结构中的布置,加短柱,Z,形构件,60,61,钢筋砼楼梯构造,2.,梁悬臂式,常用于室外露天楼梯,单,梁悬臂：,双梁悬臂：,62,63,3.,现浇扭板式,弧形楼梯,64,65,三、,预制装配式钢筋混凝土楼梯构造,3.1,组成：预制构件可按,梯段,（板式或梁板式梯段）、,平台梁,、,平台板,三部分进行划分。,66,（,a,）,梁板式楼梯；（,b,）,板式楼梯；,67,梁板式梯段,由,梯斜梁,和,踏步板,组成。,68,预制梯段斜梁的形式,69,3.2.,预制装配式钢筋砼楼梯结构布置,1.,墙承式,常不设平台梁、搬运家具不方便、,阻挡视线：增设观察窗,抗震性差，用于小型的一般性建筑中,钢筋砼楼梯构造,简支式楼梯,70,71,2.,墙,悬臂式,整体刚度差，不适于抗震设防地区,钢筋砼楼梯构造,72,3.,梁承式,梯段,+,平台梁,+,平台板,较为常用,73,三、楼梯的细部构造,（一）,.,踏步面层及防滑处理,1.,踏步面层,要求：耐磨、防滑、防火、易清洗,常用：水泥砂浆、水磨石、缸砖、天然石材,2.,防滑处理,防滑条,踏面刻凹槽处理,长度每边减去,100-150MM,74,75,76,（,二）,.,栏杆与扶手构造,1.,栏杆的形式,(1,）空花式（漏空式）,材料：钢材、木材、铝材等,安全性要求：,空花尺寸：竖向净间距,110,尽量减少横向杆件，防翻越,栏杆与扶手构造,77,厚玻璃栏板,（,2,）栏板式,钢筋砼栏板,钢丝网水泥抹灰栏板,栏杆与扶手构造,78,（,3,）混合式,79,2.,楼梯扶手,栏杆与扶手构造,扶手位于栏杆顶部。空花栏杆顶部的扶手一般采用硬木、塑料和金属材料制作，其中硬木和金属扶手应用较为普遍。,扶手的断面形式和尺寸应方便手握抓牢，扶手顶面宽一般为,4090mm,应连续,80,81,3.,栏杆扶手连接构造,（,1,）栏杆与扶手连接,钢管扶手：,与立柱多用,焊接,；,硬木扶手：,可在立柱顶部先,焊,一根通长扁铁，,然后用,螺栓,将其固定硬木扶手，,螺栓间距,300MM,左右；,塑料扶手：,可在立柱顶部先,焊,一根通长扁铁然,后将扁铁,嵌固,于扶手内。,栏杆与扶手构造,82,83,（,2,）栏杆与梯段、平台连接,栏杆与扶手构造,梯段设预埋件：焊接,膨胀螺栓铆固,金属栏杆,84,栏杆与楼梯段的连接方式：,栏杆与楼梯段上的预埋件焊接,栏杆插入楼梯段上的预留洞中，用细石混凝土、水泥砂浆或螺栓固定,在踏步侧面预留孔洞或预埋铁件进行连接,85,（,3,）扶手与墙面连接,栏杆与扶手构造,顶层平台上的水平扶手端部与墙体的连接一般是在墙上预留孔洞，用细石混凝土或水泥砂浆填实,也可将扁钢用木螺丝固定在墙内预埋的防腐木砖上,当为钢筋混凝土墙或柱时，则可预埋铁件焊接,86,楼梯栏杆与墙的连接构造,87,88,（,4,）楼梯起步与梯段转折处栏杆扶手处理,栏杆与扶手构造,89,解决方法：,（,1,）栏杆移至半步位置,（,2,）上下行梯段错一步,:,出现水 平栏杆,（,3,）,鹤颈扶手”,90,91,92,四、室外台阶与坡道,（一）,.,台阶尺度,踏步高：,100150mm,踏步宽：,300 400mm,与建筑物入口大门之间设缓冲平台,平台,:,面宜比室内地面低,2060mm,深,1000mm(,无障碍设计,1500MM,),并作,3%,的排水坡度,93,（二）台阶面层,防滑、耐久,如：斩假石、天然石材、防滑地砖等,人流量大时在平台处设刮泥槽,(,空格子不大于,20MM),94,95,96,室外台阶与坡道,97,98,（,三）,.,台阶垫层,注意台阶与建筑联系处的构造,室外台阶与坡道,99,（,四）,.,坡道,1,、坡道尺度,1500X1500,轮椅回转面积,宽,1200mm,，坡度,1/12,当坡度,=1/12,时，每段坡道的高,750mm,水平投影长度,9000mm,休息平台尺寸,1500mm,起点、终点处留设深度,1500mm,的轮椅缓冲区,室外台阶与坡道,100,101,102,2,、坡道扶手,扶手高度：,900mm,，,650mm,起点、终点处扶手应水平延伸,300mm,侧面临空时：设高,50,的安全挡台,室外台阶与坡道,103,850,104,105,106,107,108,五、电梯与自动扶梯,（一）,.,电梯,1.,电梯的类型：,客梯、货梯、医用梯、观光梯等,109,1.,电梯的组成：,（,1,）,电梯井道,井道防火要求：,较多采用钢筋砼墙,两部电梯以上时应用墙隔开,井道隔声要求：,隔声层置于机房与井道间,高,1.51.8m,井道构造：,净空尺寸要求,电梯安装,电梯与自动扶梯,110,机房,地坑,井道,返回,111,电梯机房隔声、隔振处理,112,（,2,）,电梯机房,一般置于井道顶部,也可置于底层井道旁边（液压式）,为满足机房设备安装、管理、维修，,一般至少两个面每边扩出,600,以上。,高度：,2.53.5m,机房楼板标高高于顶层楼面,4-4.8m,，,一般,4.5m,电梯与自动扶梯,机房及井道关系,113,（,3,）,井道底坑,低于底层平面标高,1.3m,应有排水设施,也可置于底层井道旁边（液压式）,电梯与自动扶梯,114,观光和液压电梯,115,（,4,）,电梯门,宽,8001500mm,电梯与自动扶梯,（,二）自动扶梯,注意与土建配合：安装尺寸,注意防火分区,：,注意上下端支承点的荷载要求,116,117,118,GAME OVER,119,
