第2章 凸轮控制绕线转子串电阻启动.ppt

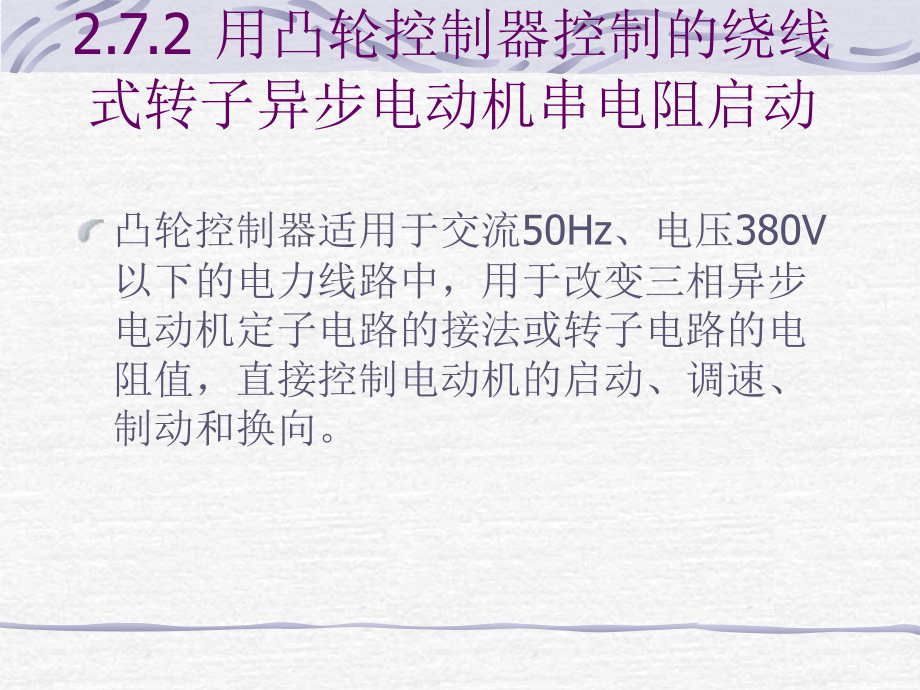

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第十一讲,2.7.2,用凸轮控制器控制的绕线式转子异步电动机串电阻启动,凸轮控制器适用于交流,50,Hz,、,电压,380,V,以下的电力线路中，用于改变三相异步电动机定子电路的接法或转子电路的电阻值，直接控制电动机的启动、调速、制动和换向。,1.,凸轮控制器的结构和工作原理,凸轮控制器由操纵机构，凸轮和触头系统及壳体等三部分组成。,避免由于起重机震动和意外碰接使操纵机构误动作，其操纵手柄带有零位自锁装置，只需将手柄压下，零位自锁装置打开便可操作。,凸轮控制器的手轮转到不同位置时，将有不同的触头闭合或断开，以控制电动机有不同的工作状态。,2.,绕线式异步电动机的凸轮控制器控制线路,图2-49所示为凸轮控制器触头分合表。中间,“,零位,”,，电动机不动作。其左、右各有5个位置表示正、反转时触头的分合状态。凸轮控制器共有12副触头，分别是,SA,1,SA,4,，4,副主触头是完成电动机正反转用的，4个主触头上分别装有灭弧罩；,XZ,1,XZ,5,五副触头用在转子绕组切除电阻用；,SA,5,SA,7,三副辅助触头用于控制电路中。图2-49中,“”,号表示触头闭合，而不带,“”,的表示触头断开，如当手轮处于正转,“,3,”,的位置时，,SA,1,、SA,3,、XZ,1,、XZ,1,、SA,5,5,触头闭合，其余触头均断开。,(1),控制电路的正转控制过程,1)合上,QS，,将凸轮控制器,SA,的手柄放在,“,0,”,位，这时只有,SA,5,、SA,6,、SA,7,三副触头处于闭合状态，为控制线路的接通做好准备。,2),控下启动按钮,SB,1,，,接触器,KM,线圈通电，主电路中,KM,主触头闭合为电动机电源电路接通作准备，同时控制线路中的,KM,辅助触头闭合自锁,(,这时即使,SB,1,和,SA,7,断开了，对,KM,的获电也没影响,),。,3),然后将手轮扳至正转“,1,”的位置，此时凸轮控制器的,SA,2,、,SA,4,、,SA,6,触头是闭合的，接触器,KM,线圈线路仍旧通电，,SA,2,、,SA,4,使电动机所接三相电源相序为,L,1,-U,、,L,2,-V,、,L,3,-W,，,因此电动机转子绕组接入全部电阻正转启动运行。这时转子绕组中接电阻较大，启动电流、启动转矩均较小，电动机缓慢启动。,4)将,SA,手柄扳到正转,“,2,”,位置，这时,XZ,1,触头又闭合，由图2-50可知转子绕组有一段电阻被切除(如图2-50(,b),中阴影所示)，电动机转矩增加，转速上升，电动机进入新的机械特性运行。,5),将,SA,手柄依次扳到正转“,3,”和“,4,”位置后，又先后有,XZ,2,、,XZ,3,闭合，转子绕组中的电阻再次被不对称短接,(,如图,2-50(,c),、,(d),阴影部分所示,),，电动机再次加速。,6)最后当手柄扳到正转,“,5,”,位置时，又有,XZ,4,和,XZ,5,两触头同时闭合，转子绕组中的电阻全部被切除，电动机启动完毕进入额定运转状态。,（,2,）控制电路的反转控制过程,当,SA,手柄扳到反转,“,15,”,位置时，,SA,1,、SA,3,闭合，,SA,2,、SA,4,断开，电源相序改变，电动机反向启动运行，同时由于,SA,5,触头闭合也使,KM,线圈继续得电。,电动机停止运转时，只需按动停止按钮,SB,2,接触器,KM,线圈断电，其接在主电路中的主触头恢复断开，电动机切断电源，电动机停转。,
