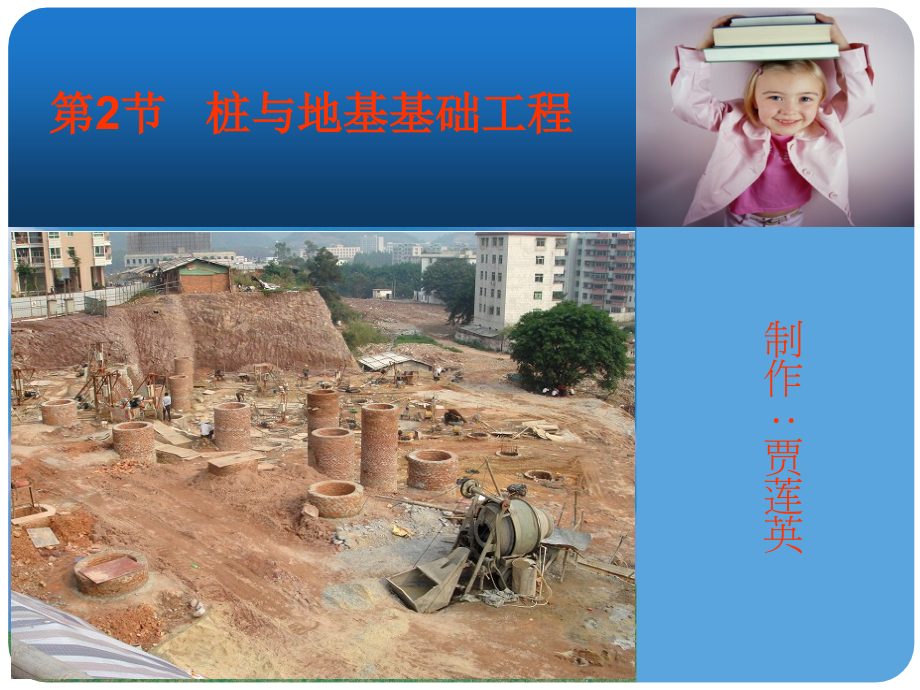

CHAP4-2 桩与地基基础工程.pps

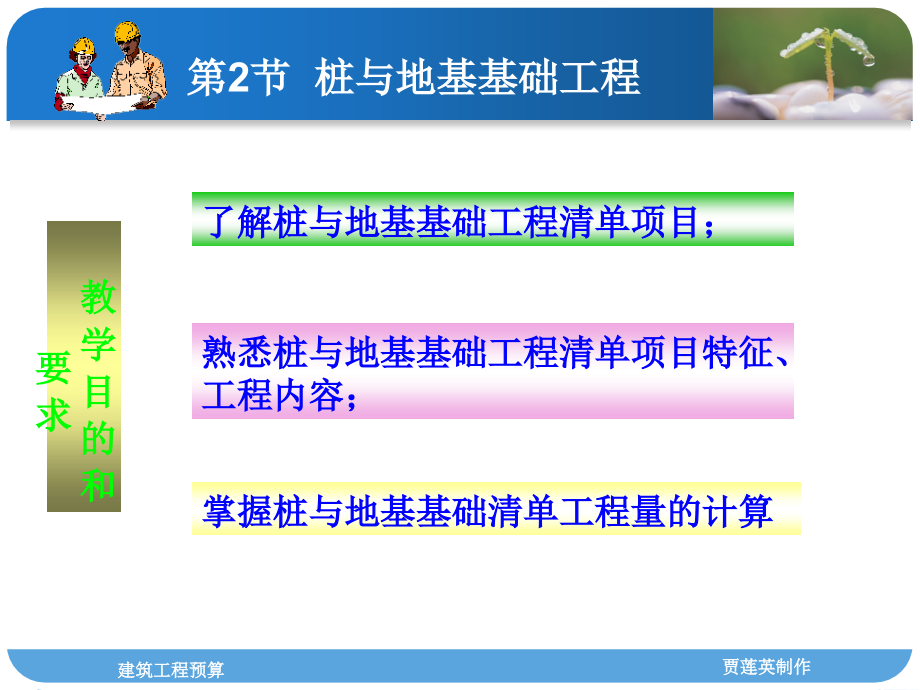

贾莲英制作,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,建筑工程预算,第,2,节 桩与地基基础工程,第,2,节 桩与地基基础工程,熟悉桩与地基基础工程清单项目特征、工程内容；,掌握桩与地基基础清单工程量的计算,教学目的和要求,了解桩与地基基础工程清单项目；,贾莲英制作,1.,桩基础基本概念,温故知新,桩,pile,是置于岩土中的柱型构件,贾莲英制作,桩基础是用承台或梁将沉入土中的桩联系起来，以承受上部结构的一种常用的基础形式。,贾莲英制作,2.,桩的分类,按桩体材料分,砂桩、木桩、灰土桩、碎石桩、钢筋砼桩、钢板桩等。,磨擦桩、端承桩,（,见示意图,）,。,按沉桩方式：,锤击法,、,振动沉桩,、,静压力沉桩,、水冲沉桩等。,按成孔方式：,人工挖孔桩,、打孔灌注桩、,钻孔灌注桩,、喷粉桩、灰土桩等。,按 受 力 分,按 施 工方 法 分,桩,适用于大直径灌注桩（也称墩基础）。,贾莲英制作,此类桩也称为置换桩，因是取出土体而用钢筋混凝土进行置换而成；,按断面形状分,方桩、管桩、钢板桩等。,挤土桩、非挤土桩。,基础桩、围护桩,。,按成桩原理分,按 其用途或功能,分,桩,贾莲英制作,端承桩,end bearing pile,是穿过软弱土层而达到深层坚实土的一种桩，主要是通过桩端良好持力层支承荷载，不考虑桩身周围图的摩擦力。,摩擦桩,friction pile,主要通过桩身周围土的摩擦力支承荷载。,a.,摩擦桩,a.,端承,桩,贾莲英制作,一、工程量清单项目,预制钢筋,混凝土桩,010201001,接桩,010201002,混凝土灌注桩,010201003,砂石灌注桩,010201001,灰土挤密桩,010201002,旋喷桩,010201003,桩与地基基础工程,地基与边坡处理,010203,其他桩,010202,混凝土桩,010201,地下连续墙,010203001,振冲灌注碎石,010203002,地基强夯,010203003,锚杆支护,010203004,土钉支护,010203005,喷粉桩,010201004,贾莲英制作,在工厂或工地加工制作的钢筋混凝土成品桩。,概 念,1,、“,预制钢筋,混凝土桩,(,preeast,pile),（,010201001,）,（,1,）,（一）,混凝土桩,010201,贾莲英制作,静力压桩,水冲压桩,振动沉桩,锤击沉桩,预制桩按,施工方法分,贾莲英制作,锤击沉桩：,最普通的施工方法，用落锤、柴油锤等桩锤，利用锤的冲击能克服对桩的桩阻,力,，使桩沉到预定深度。,视频,贾莲英制作,振动沉桩：,利用大功率电动振动器的振动桩锤使桩较快沉入土中，适用于砂土层。,视频,贾莲英制作,静力压桩：,借助压桩机的总重量将预制桩压入土中，使桩沉到预定深度，适用于软土层。是利用静压力将预制桩压入土中的一种沉桩工艺。,具有无污染、无噪声、无振动特点，武汉轻轨繁华的京汉大道那段建设时引进静力压桩机施工,贾莲英制作,是在桩旁插入一根与之平行的射水管，利用高压水流冲刷桩尖下的土体，以减少桩表面与土体间的摩阻力和桩尖下端土的阻力，使桩在自重或锤击作用下沉入土中。水冲法适用于砂土、砾石或其他较坚硬土层，特别适于沉入较重的钢筋混凝土方桩。,射水冲沉桩,floating jetted piles,贾莲英制作,预制混凝土桩,按断面形式分为预制砼方桩和预应力砼管桩,A,预制砼方桩,A-A,预应力砼管桩,A,A,A-A,贾莲英制作,土壤级别；单桩长度、根数；桩截面；板桩面积；管桩填充材料种类；桩倾斜度；混凝土强度等级；防护材料种类。,桩制作、运输；打桩、试验桩、斜桩；送桩；管桩填充材料、刷防护材料；清理、运输,工程内容,项目特征,(2),(3),贾莲英制作,按设计图示尺寸以 桩长（包括桩尖）或 根数计算。,（,4,）计算规则,定额计算规则：按设计桩长（不扣除桩尖虚体积）乘以桩截面面积以体积计算。,V,S,Ln,贾莲英制作,【,例,4-1】,某工程用打桩机，打如图所示钢筋混凝土预制方桩，共,50,根，试编制,C25,钢筋砼预制桩的分部分项工程量清单。,解：清单工程量（,24,0.6)50,1230,或,50,根,贾莲英制作,分部分项工程量清单与计价表,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010201001001,预制钢筋砼桩,1.,土壤级别：一级土,2.,单桩长度：,24.6m,、根数：,50,根,3.,桩截面：,500mm500mm,4.,混凝土强度等级：,C25,5.,轨道式柴油打桩机打桩,6.,运桩距离：,5km,m,1230,.,其余略,本页合计,工程名称：某工程,第,1,页 共,x,页,贾莲英制作,说明：试桩应按“预制钢筋混凝土桩”项目编码单独列项。打预制钢筋混凝土板桩是指滞留原位（即不拔出）的板桩，板桩应在工程量清单中描述其单桩垂直投影面积。,定额计价：打试验桩按相应定额项目的人工、机械乘以系数,2,计算。,贾莲英制作,2,、,接桩,（,010201002,）,当钢筋砼长桩受到运输和打桩架高度限制时，一般分成数节制作，分节打入，这是需要在现场接桩。接桩方式有：焊接、法兰连接、硫磺胶泥锚接。,视频,概念,(1),贾莲英制作,焊 接 接 桩 图 片,管桩法兰接桩,贾莲英制作,桩制作、运输；接桩、材料运输,工程内容,(2),按设计图示规定以 接头数量,(,板桩按接头长度）计算,计算规则,(4),项目特征,(3),桩截面；接头长度；接桩材料,贾莲英制作,定额规则：电焊接桩按设计桩头，以个计算；硫磺胶泥接桩按桩断面乘以接头个数以平方米计算。,贾莲英制作,【,例,4-2】,如图,2-8,所示，桩断面尺寸为,400*400,，硫磺胶泥接桩。试计算其接桩工程量,解,:,接桩清单工程量,=24=8,个,贾莲英制作,送桩,：因为桩架操作平台一般高于自然地面（设计室外地面）,0.5m,左右，所以沉桩时桩顶的极限位置是平台高度。为了将预制桩沉入平台以下直至埋入自然地面以下一定深度的标高，必须用一节短桩压在桩顶上将其送入所需深度后，再将短桩拔出来。这一过程称为送桩。短桩叫送桩器或冲桩，用木头或钢板制成。,视频,定额规则,贾莲英制作,送桩工程量按桩截面面积乘以送桩长度计算。,送桩长度为设计桩顶至设计室外地面另加,0.5,m,计算,送桩工程量桩断面面积,送桩长度,数量,V,S,（,h,0.5,）,贾莲英制作,自然地坪,机架,h,H,贾莲英制作,空,洞,危,险,0.5,送桩长度,桩顶标高,自然地坪,贾莲英制作,【,例,】,如图所示，桩断面,40cm40cm,，桩长,8m,，,5,根，采用履带式柴油打桩机,2.5t,锤送桩，求,送桩工程量。,图,2-8,送桩及桩架图,a),送桩示意图,b,）打桩架,解,：,送桩工程量,V,（,0.,6+0.5,）,0.,4,0.4,5,0.88,（,m,3,）,贾莲英制作,利用各种成孔设备在设计桩位上成孔，然后在孔内浇砼或安放钢,筋笼再灌注砼而制成,的承受上部荷载的桩。目适用于人工挖孔灌,注桩、钻孔灌注桩、爆扩灌注桩、打管灌注桩、振动管灌注桩等,概念,(1),3,、,混凝土灌注,010201003,贾莲英制作,钻孔灌注桩,爆扩灌注桩,灌注桩按成孔,分,挖孔灌注桩,沉管灌注桩,贾莲英制作,利用机械钻孔，然后浇筑砼或钢筋混凝土而成。,钻孔灌注桩,贾莲英制作,钻孔,清孔,放入钢筋骨架,浇筑混凝土,螺旋钻孔机成桩工艺,贾莲英制作,沉,管,灌,注,桩,贾莲英制作,钻孔,(,直径,50,60mm),放炸药管,扩孔清土,放炸药,灌砼,爆扩大头,放入钢筋骨架,灌砼,爆扩桩施工工艺,视频,贾莲英制作,人工挖孔桩（,混凝土井桩,）是指用人工挖直孔，挖一段做一段支护，如此反复挖至设计标高，然后放下钢筋笼，浇筑混凝土。,人工挖孔桩,贾莲英制作,贾莲英制作,成孔、固壁；混凝土制作、运 输、灌注、振捣、养护；泥浆池及沟槽砌筑、拆除；泥浆制作、运输；清理、运输,工程内容,(2),按设计图示尺寸以 桩长（包括桩尖）或 根数计算,计算规则,(4),项目特征,(3),土壤级别；单桩长度、根数；桩截面；成孔方法；混凝土强度等级,贾莲英制作,清单：按设计图示尺寸以 桩长（包括桩尖）或 根数计算。,（,4,）计算规则,定额计算规则：按设计桩长（不扣除桩尖虚体积）乘以桩截面面积以体积计算。,V,S,Ln,贾莲英制作,打孔灌注桩、振动沉管灌注桩,、,钻孔灌注桩,按设计桩长增加,0.25m,乘以桩的截面面积计算。,计算公式为：,V,n,S,(L0.25),定额规则,贾莲英制作,例,打桩机打孔钢筋混凝土灌注桩，桩长,14,，钢管外径,0.5,，桩根数为,50,根，求现场灌注桩工程量。,解：清单工程量,1450,700,或工程量,=50,根,计价工程量,0.5,2,（,14+0.25,）,50,559.31m,3,贾莲英制作,【,示例,】,砼灌注桩，如图,1-3,所示螺旋钻机钻砼灌注桩,20,根，试计算清单工程量。,解：钻孔灌注桩清单工程量,=,（,18+0.5,）,20=370m,或工程量为,20,根,贾莲英制作,（二）其他桩,010202,项目编码,项目名称,项目特征,计量单位,工程量计算规则,工程内容,010202001,砂石灌注桩,1.,土壤级别,2.,桩长,3.,桩截面,4.,成孔方法,5.,砂石级配,m,按设计图示尺寸以 桩长,(,包括桩尖,),计算,1.,成孔,2.,砂石运输,3.,填充,4.,振实,010202002,灰土挤密桩,1.,土壤级别,2.,桩长,3.,桩截面,4.,成孔方法,5.,灰土级配,1.,成孔,2.,灰土拌和、运输,3.,填充,4.,夯实,010202003,旋喷桩,1.,桩长,2.,桩截面,3.,水泥强度等级,1.,成孔,2.,水泥浆制作、运输,3.,水泥浆旋喷,010202004,喷粉桩,1.,桩长,2.,桩截面,3.,粉体种类,4.,水泥强度等级,5.,石灰粉要求,1.,成孔,2.,粉体运输,3.,喷粉固化,贾莲英制作,1.,砂石灌注桩,010202001,以中粗砂和碎石砾石按一定级配比例,灌入用振动沉管成孔机成孔的孔内。,2.,灰土挤密桩,010202002,是利用锤击将钢管沉入土中，再将钢管拔出成孔，向孔中分层回填,2,：,8,或,3,：,7,灰土夯实成桩。与挤密后的桩间土共同组成复合地基。,贾莲英制作,3.,旋喷桩,010202003,是指钻机钻到设计深度后，通过,高压泵,把水泥浆从钻杆端头的特殊喷嘴，水平喷入土中。喷嘴在喷射浆液时，一面缓慢旋转，一面徐徐提升，借高压水平射流不断切削土层，并与水泥浆充分搅拌混合，在有效射程半径范围内，形成一个由圆盘状混合物连续堆积成的圆柱状水泥土固结体，就叫旋喷水泥桩。,旋喷桩项目适用于水泥浆旋喷桩。,贾莲英制作,贾莲英制作,4.,喷粉桩,010202004,喷粉桩用压缩空气将粉末,(,水泥或石灰粉,),输送到钻头，并以雾状喷射到土层中，借钻头的叶片旋转加以搅拌，使水泥粉与软土混合，形成水泥,(,或石灰,),土桩体，与原地基构成复合地基，达到加固软弱地基础的目的。,喷粉桩项目适用于水泥、生石灰等喷粉桩,贾莲英制作,贾莲英制作,定额规则,砂石桩按设计规定的桩长,(,不扣除桩尖,),乘以钢管管箍外径截面面积计算。,灰土挤密桩按设计桩长,(,不扣除桩尖,),乘以钢管下端最大外径截面面积计算。,高压旋喷水泥桩按设计长度以延长米计算,粉喷桩按设计桩长乘以设计断面面积计算。,贾莲英制作,【,示例,】,某工程采用,42.5,硅酸盐水泥喷粉桩，水泥掺量为桩体的,12%,，桩长,9m,，桩截面直径,500mm,，共,50,根，编制工程量清单。,解：喷粉桩工程量,=950=450m,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010202004001,喷粉桩,1.,桩长,:9m,2.,粉体种类：硅酸盐水泥,3.,水泥掺量：,12%,4.,水泥强度等级：,42.5,m,450,分部分项工程量清单与计价表,工程名称：某工程,第,1,页 共,x,页,贾莲英制作,（三）地基与边坡处理,010203,地下连续墙就是用专用设备沿着深基础或地下构筑周边采用泥浆护壁开挖出一条具有一定宽度与深度的沟槽，在槽内设置钢筋笼，浇筑混凝土，筑成一单元墙段，依次顺序施工，连接成的一道连续的地下钢筋混凝土墙，以便基坑开挖时防渗、挡土，作为邻近建筑物基础的支护以及直接成为承受直接荷载的基础结构的一部分。,视频,1,、地下连续墙,010203001,（,1,）概念,贾莲英制作,（,2,）工程内容,（,3,）项目特征,（,4,）计算规则,挖土成槽、余土运 输；导墙制作安；锁口管吊拔；浇注混凝土连续墙；材料运输,墙体厚度；成槽深度；混凝土强度等级,按设计图示墙中心 线长乘以厚度乘以槽 深以体积计算,贾莲英制作,地下连续墙混凝土浇注量，同连续墙成槽土方工程量。体积按设计长度,宽度,槽深,(,加超深,0.5m),以立方米计算,。,计算公式为：,V,L,B,(,H,0.5),导墙开挖、混凝土按设计图示尺寸以导墙体积计算。,定额规则,贾莲英制作,成槽机,已经挖好的槽,贾莲英制作,地下连续墙工程量按,(),计算。,A.,厚度,B.,体积,C.,中心线长,恭喜你,!,答对了,提 交 答 案,课堂,地下连续墙的作用是（）,A,挡土,B,固壁,C,防渗,D,承重,E,挡水,贾莲英制作,【,例,】,某工地地基加固工程中，采用地下连续墙的形式，如图,27,所示，墙体厚,300mm,，在墙体浇筑前，挖槽深度为,4.6m,，二类土，求其工程量。,图,2-7,地下连续墙平面示意图,贾莲英制作,【,解,】,清单工程量,=(16-0.3+9-0.3)x 20.34.6,=67.34m,3,。,清单工程量如下表：,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010203001001,地下连续墙,1.,墙厚,:300mm,2.,挖槽深度：,4.6m,3.,砼强度等级：,C25,m,67.34,分部分项工程量清单与计价表,工程名称：某工程,第,1,页 共,x,页,计价工程量,=(16-0.3+9-0.3)x 20.3,（,4.6+,0.5,）,=74.66m3,。,贾莲英制作,（,2,）工程内容,（,3,）项目特征,（,4,）计算规则,成孔；碎石运输；灌注、振实,振冲深度；成孔直径；碎石级配,按设计图示孔深乘 以孔截面积以体积计算,2,、,振冲灌注碎石,010203002,（,1,）概念,利用振冲器强烈振动和高压水冲将碎石,挤入置换原地基土,形成桩柱并与原地基,土共同组成复合地基。,贾莲英制作,（,1,）概念,（,2,）工程内容,（,3,）项目特征,（,4,）计算规则,是利用大型履带式起重机将,8-40,吨的重锤,从,6-40,米高度自由落下，对土进行强力夯,实。适用于人工填土、湿陷土、黄土。,铺夯填材料；强夯；夯填材料运输,夯击能量；夯击遍数；地耐力要求；夯填材料种类,按设计图示尺寸以面积计算。,3,、,地基强夯,010203003,定额相同,贾莲英制作,【,示例,】,如图,2,7,所示，实线范围为地基强夯范围。,设计要求：不间隔夯击，设计击数,8,击，夯击能量为,500t,，一遍夯击。求其工程量。,解：设计要求工程量,4018,720,2,贾莲英制作,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010203003001,地基强夯,1.,夯击能量：,500t,2.,夯击遍数：,8,击,m2,720,分部分项工程量清单与计价表,工程名称：某工程,第,1,页 共,x,页,贾莲英制作,（,1,）概念,（,2,）工程内容,（,3,）项目特征,（,4,）计算规则,锚杆作为深入地层的受拉构件，它一端与工程构筑,物连接，另一端深入地层中,。适用于岩石高削坡混,凝土支护挡墙和风化岩石混凝土、砂浆护坡。,视频,钻孔；浆液制作、运输、压浆；张拉锚固；混凝土制作、运输、喷射、养护；砂浆制作、运输、喷射、养护,锚孔直径；锚孔平均深度；锚固方法、浆液种类；支护厚度、材料 种类；混凝土强度等级；砂浆强度等级,按设计图示尺寸以支护面积计算。,4,、,锚杆支护,010203004,贾莲英制作,贾莲英制作,【,例,29】,某工程地基加固采锚杆支护的方法，如图,29,所示，锚杆直径,D=300mm,，插入深度为,8m,，土质二级土，共有,16,根锚杆，求其锚杆支护工程量。,图,2-9,锚杆布置,贾莲英制作,【,解,】,清单工程量,6.82.4 =16.32m2,。,清单工程量如下表：,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010203004001,锚杆支护,1.,锚杆直径：,300,2.,插入深度：,8,m2,16.32,分部分项工程量清单与计价表,工程名称：某工程,第,1,页 共,x,页,贾莲英制作,（,1,）概念,（,2,）工程内容,通过土中设置细长金属杆件（钉体）（或钢筋）和,附着于坡面的混凝土面板组成，使土钉与土体共同工,作，提高土坡的整体稳定性，以达到支护目的。适用,于土层的锚固。,视频,钻孔；浆液制作、运输、压浆；张拉锚,固；混凝土制作、运输、喷射、养护；砂,浆制作、运输、喷射、养护,5,、,土钉支护,010203005,已成为桩、墙、撑、锚支护之后又一项应用较为广泛的支护技术,贾莲英制作,（,3,）项目特征,（,4,）计算规则,锚孔直径；锚孔平均深度；锚固方法、浆,液种类；支护厚度、材料 种类；混凝土强,度等级；砂浆强度等级,按设计图示尺寸以支护面积计算。,与定额计算规则相同,贾莲英制作,【,示例,】,某工程地基施工组织设计中采用土钉支护，土钉深度为,2m,，平均每平方米设,1,个，,C25,砼喷射厚度为,80mm,，编制工程量清单。,8000,800,800,800,800,6000,5.5,0.45,贾莲英制作,解：土钉支护工程量清单的编制,土钉支护工程量,=,序号,项目编码,项目名称,项目特征,计量单位,工程量,金额（元）,综合单价,合价,其中：暂估价,1,010203005001,土钉支护,1.,土钉,深度：,2m,2.,喷射厚度为,80mm,3.,混凝土强度等级：,C25,m,1230,分部分项工程量清单与计价表,工程名称：某工程,第,1,页 共,x,页,贾莲英制作,本节课到此结束,贾莲英制作,
