(喜利得)锚栓应用.ppt

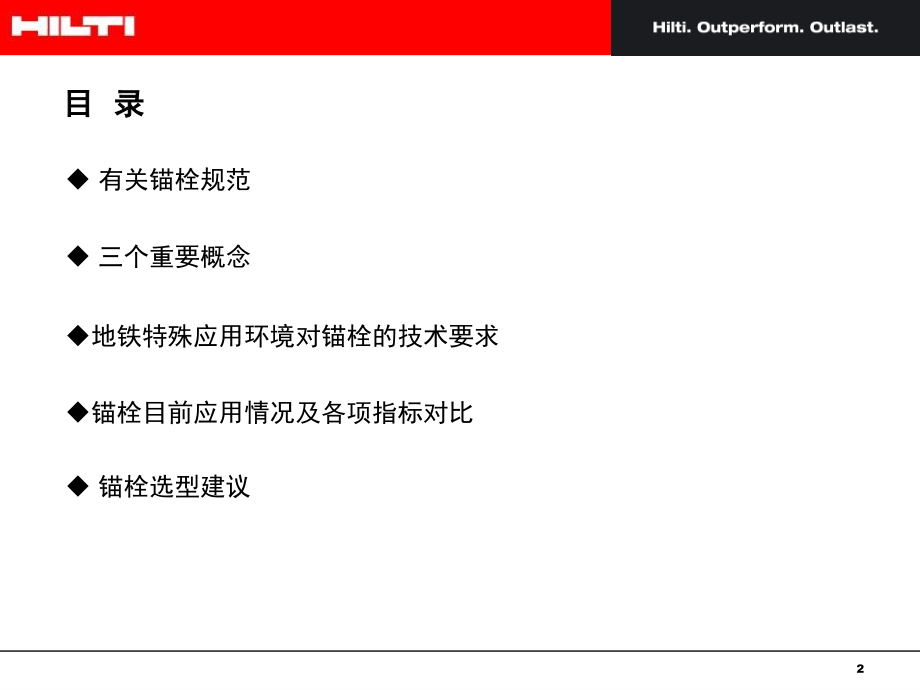

*,Titelmasterformat durch Klicken bearbeiten,Textmasterformate durch Klicken bearbeiten,Zweite Ebene,Dritte Ebene,Vierte Ebene,Fnfte Ebene,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,Textmasterformate durch Klicken bearbeiten,Zweite Ebene,Dritte Ebene,Vierte Ebene,Fnfte Ebene,Titelmasterformat durch Klicken bearbeiten,Hilti Anchoring Systems in Metro,喜利得锚栓在地铁中的应用,目 录,有关锚栓规范,三个重要概念,地铁特殊应用环境对锚栓的技术要求,锚栓目前应用情况及各项指标对比,锚栓选型建议,13.1.3,承重结构用的锚栓，应采用,有机械锁键效应的后扩底锚栓,（图,13.1.3,），也可采用,适应开裂混凝土性能的定型化学锚栓,。,当采用定型化学锚栓时，其产品说明书标明的有效锚固深度：对承受拉力的锚栓，不得小于,8.0d,0,（,d,0,为锚栓公称直径）；对承受剪力的锚栓，不得小于,6.5d,0,。,当定型化学锚栓产品说明书标明的有效锚固深度大于,10d,0,时，应按植筋的设计规定计算其承载力。,13.1.4,承重结构中严禁采用膨胀型锚栓。,13.1.6,承重结构锚栓连接的设计计算，应采用,开裂混凝土的假定,；,不得考虑非开裂混凝土对其承载力的提高作用。,承重结构的加固设计,4.11,锚栓,(I),主控项目,4.11.1,结构加固用锚栓应采用,自扩底锚栓、模扩底锚栓或特殊倒锥形锚栓,，,且应按工程量一次进场到位。进场时，应对其品种、型号、规格、中文标志和包装、出厂检验合格报告等进行检查，并应对锚栓钢材受拉性能指标进行见证抽样复检，其复验结果必须符合现行国家标准,混凝土结构加固设计规范,GB50367,的规定。,应指出的是,特殊倒锥形锚栓仅指,“,糖葫芦形锚栓,”,而言，不包括一般胶粘螺杆。,中华人民共和国建筑工业行业标准,JGJ 145,2004,混凝土结构后锚固技术规程,Technical Specification for,Post-installed,Fastenings in,Concrete Structure,2005,北京,4.1.3,膨胀型锚栓和扩孔型锚栓不得用于受拉、边缘受剪（,c10hef,）、拉剪复合受力的结构构件及生命线工程非结构构件的后锚固连接。,4.1.4,满足锚固深度要求的,化学植筋,及螺杆,，可应用于抗震设防烈度不大,于,8,度之受拉、边缘受剪、拉剪复合,受力之结构构件及非结构构件的后锚,固连接。,后锚固连接的设计、施工及验收,对规范的理解和运用,两本规范均推荐化学锚栓（植螺杆），均禁止使用膨胀型锚栓。,“,加固规范,”,是国家规范（,2006,发布，,2012,年版待发布,），,“,后锚固规程,”,属于行业规程（,2005,发布），,“,验收规范,”,2010,年发布。,扩孔型锚栓可用于承重结构，也应该能用于重要性低于承重结构的非结构构件的后锚固连接（地铁中各类管线附属设施的固定，包括接触网和供电支架的固定，均为后锚固连接）。,“,验收规范,”,中取消,定型化学锚栓说法，,统一为,特殊倒锥形锚栓（糖葫芦形锚栓），不包括一般胶粘螺杆。,膨胀型锚栓两本规范均不推荐使用。,自攻锚栓只能用于非结构构件连接。,综上,所,述，建议锚栓选型优先顺序：,特殊倒锥形,化学锚栓扩孔型锚栓,化学切底锚栓,自攻锚栓膨胀锚栓。,lbs.,张力区,混凝土板,支座,张力区,压力区,压力区,1,、什么是裂缝混凝土？,三个重要概念,钢筋混凝土结构中必然存在不可视的裂缝,梁、柱、板构件受弯矩的张力区中，混凝土须开裂，钢筋才能发挥设计强度,但设计裂缝宽度必须控制在规范规定范围,(,如：,0.3mm,),，以满足结构正常使用极限状态下的外观及钢筋防腐要求,电镀锌,5-20,m,热浸镀锌,45,m,粉末浸锌,A2,不锈钢,A4,不锈钢,HCR,环境条件,室内干燥环境,室外临时使用,室内潮湿环境,室外轻微腐蚀大气环境,偶尔有冷凝水产生的环境,严重腐蚀环境，如公路隧道,室内游泳馆,室内冷凝水严重的环境,室外无氯化物,Low,High,耐腐蚀性,室内冷凝水严重的环境,室外有轻微氯化物，如海洋大气,2,、根据不同环境的影响,考虑锚栓的耐腐蚀性,金属锚栓防腐处理方式：,电镀锌：,5,10,微米,热浸镀锌：,45,微米,(,地铁环境,),粉末渗锌：,53,微米以上,(,地铁环境,),A2(304),A4,（,316,）不锈钢,Hilti,HCR,高抗腐蚀材料,地铁特殊应用环境对锚栓的技术要求,1,、耐火要求,1,）地铁隧道发生火灾时，最高产生,1000,摄氏度的升温，影响范围可达距离起火点前后,100,米范围内。,2,）为保证火灾情况下人员有足够的逃生时间，固定重要构件的锚栓必须具备一定的耐火时效。,3,）钢材在升温过程中，强度衰减非常快。锚栓在达到一定的锚固深度后，受火失效主要取决于钢材破坏，与锚固方式关系不大。,地铁特殊应用环境对锚栓的技术要求,2,、动载要求,1,）疲劳荷载：列车往复运行,2,）地震荷载：地震区,3,）冲击荷载,3,、耐腐蚀及长期性能要求,1,）地铁隧道属地下潮湿环境，锚栓应为热浸镀锌、粉末浸锌或不锈钢。,2,）地铁属于生命线工程，固定锚栓长期性能应不低于,50,年。,4,、便于施工要求,1,）由于隧道盾构片混凝土强度高（,C50,）、钢筋密，在满足受力要求的情况下，锚栓钻孔直径和钻孔深度尽可能小。,2,）应充分考虑安装工序及安装深度等对安装时间的影响。,地铁主要锚栓应用,标段,主要应用,应用产品,机电安装标,消防水管支架固定,普通防开裂化学锚栓；特殊倒锥形化学锚栓；后扩底锚栓,通信信号安装标,环网弱电支架固定,敲击式锚栓；后扩底锚栓；普通防开裂化学锚栓；自攻锚栓,通信设备集成标,漏缆卡具,地铁漏缆卡具系统,供电安装标,疏散平台支架固定,普通防开裂化学锚栓；特殊倒锥形化学锚栓,接触网或三轨固定；,普通防开裂化学锚栓；特殊倒锥形化学锚栓；后扩底锚栓,环网供电支架固定,敲击式锚栓；后扩底锚栓；普通防开裂化学锚栓；自攻锚栓,地铁中主要应用锚固系统的部位,1.,接触网,2.,供电支架,3.,通信支架,4.,消防水管支架,5.,疏散平台,6.,漏缆卡具,设备安装主要锚栓应用,供电,/,通信支架固定,接触网固定,漏缆固定,屏蔽门固定,疏散平台固定,消防水管固定,喜利得地铁中常用锚栓,自扩底锚栓,模扩底锚栓,特殊倒锥形化学锚栓,普通防开裂化学锚栓,自攻切底锚栓,锚栓目前应用情况,接触网固定锚栓应用：,1,、普通防开裂化学锚栓,2,、特殊倒锥型化学锚栓,3,、扩孔型锚栓,+,普通防开裂化学锚栓,4,、扩孔型锚栓,+,特殊倒锥型化学锚栓,供电支架固定锚栓应用：,1,、模扩底锚栓,2,、自攻锚栓,3,、膨胀锚栓（敲击式锚栓）,4,、普通防开裂化学锚栓（西安地铁,1,号线）,锚栓目前应用情况,消防水管固定锚栓应用：,1,、普通防开裂化学锚栓,2,、特殊倒锥型化学锚栓,3,、模扩底锚栓,通信支架固定锚栓应用：,1,、模扩底锚栓,2,、自攻锚栓,3,、膨胀锚栓（敲击式锚栓）,4,、普通防开裂化学锚栓（郑州地铁,1,号线）,锚栓目前应用情况,疏散平台固定锚栓应用：,1,、普通防开裂化学锚栓,2,、特殊倒锥型化学锚栓,不同类别锚栓各项性能指标对比（通信、供电支架固定锚栓）,对比项目,扩孔型锚栓,膨胀,锚栓,自攻锚栓,规范符合情况,符合加固,不符合后锚固,均不符合,国家规范未列,符合,ETA,长期性能,根据实际情况,根据实际情况,根据实际情况,防腐形式,粉末渗锌,粉末渗锌,热浸镀锌,绝缘性能,无,无,无,防火测试,有,有,有,地震适用性,地震适用,无,地震适用,抗疲劳性,有,无,有,裂缝混凝土适用性,适用,不适用,适用,常用规格,M12,M12,M12,开孔直径,18mm,15mm,10mm,打孔深度,68mm,54mm,10,0mm,左右,是否需要专用工具,需要,需要,需要,对施工精度要求,较高,顶暴要求高,孔径、垂直度要求高,其他因素,孔径和孔深适中时安装快捷,螺栓长度需根据固定物厚度调节,先装支架，安装不便,是否有成功案例,有,有,有,锚栓选型思路,是否有成功应用业绩,是否符合现行最新规范,施工是否简便、质量可控,价格适中,锚栓选型建议,供电、通信支架固定建议选用后扩底锚栓或化学锚栓，优先采用,后扩底锚栓（自扩底或模扩底）,1,、由于广告牌锚栓安装时间有限，安装周期会接影响进度。,2,、支架应采用适用开裂混凝土的锚栓。普通膨胀型锚栓不能适用于开裂混凝土，且安装到位与否不好控制，不建议采用。,3,、自攻锚栓安装时需要与支架同时固定，不方便安装。,4,、推荐使用扩孔型锚栓，优先采用自扩底锚栓，避免人为扩底偏差，确保安装质量。,锚栓选型建议,接触网、消防水管、疏散平台固定建议选用,防开裂特殊倒锥型化学锚栓,1,、同时满足三本现行规范要求,2,、满足裂缝混凝土中使用要求,3,、满足,ICC,国际规范协会抗地震荷载要求，认证等级,F,级（相当于,8,度设防烈度）,4,、良好的绝缘性能，有效防止杂散电流腐蚀,5,、通过国际耐火承载力测试,6,、,50,年长期性能保证,7,、热浸镀锌或更高防腐方式保证地铁环境防腐要求,8,、安装简便，无需专用工具，质量可控易保证,THANK YOU,！,
