液压传动的工作介质.ppt

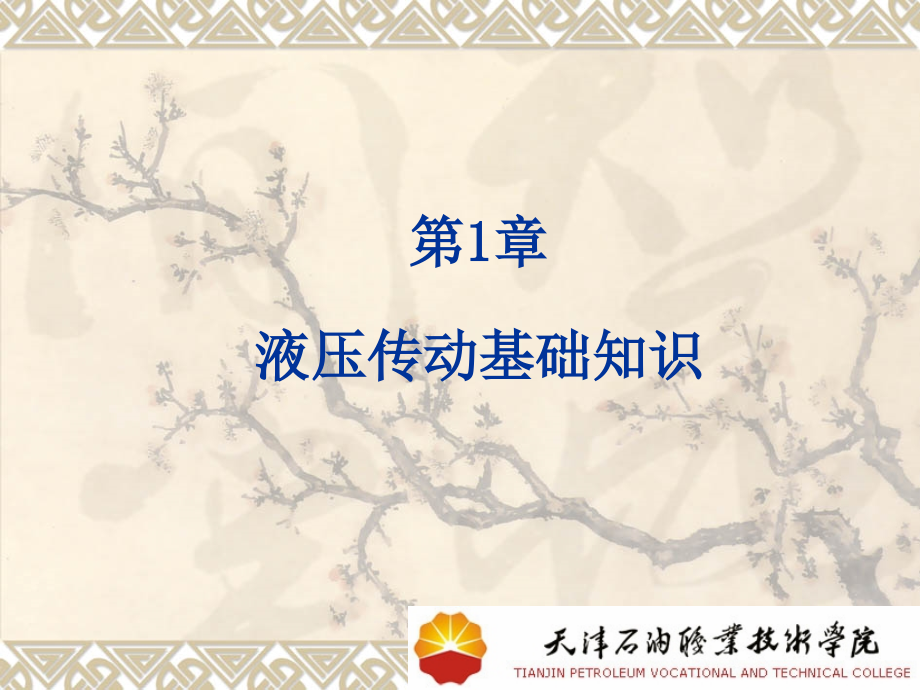

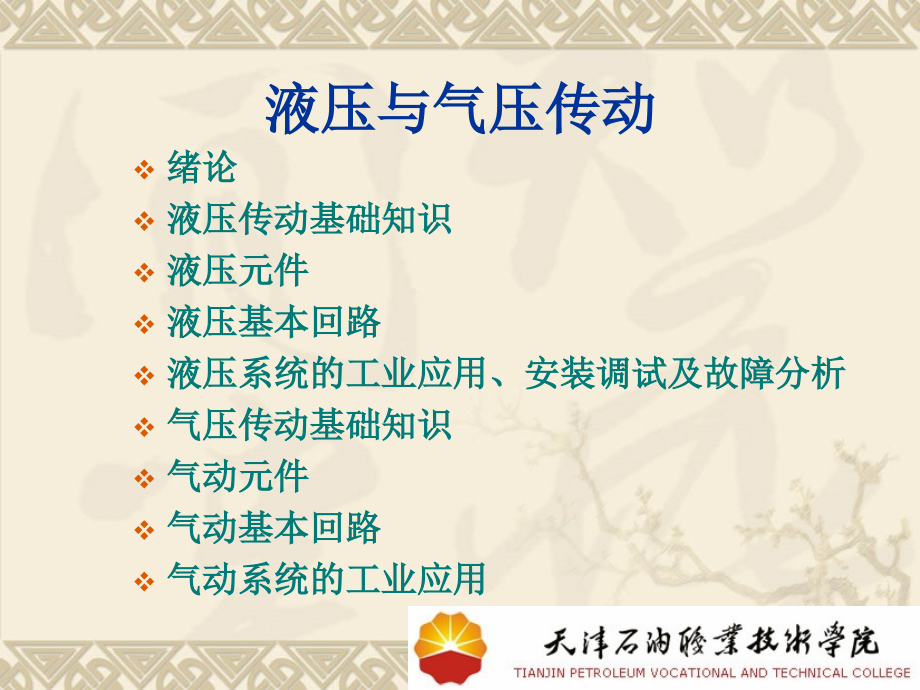

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液压与气压传动,绪论,液压传动基础知识,液压元件,液压基本回路,液压系统的工业应用、安装调试及故障分析,气压传动基础知识,气动元件,气动基本回路,气动系统的工业应用,第,1,章,液压传动基础知识,第,1,章 液压传动基础知识,液压传动的工作介质,液体静力学,液体动力学,管路系统流动分析,液压冲击与气穴现象,液体流动时的压力损失,小孔和缝隙的流量,1.1.1,液压油的物理特性,1,、密度,=m/V kg/m,3,一般矿物油的密度为,850950kg/m,3,2,、液体的可压缩性,当液体受压力作用下体积减小的特性称为液体的可压缩性。,体积压缩系数,体积弹性模量,K=1/N/m,2,V,压力变化前的液体体积；,dP,压力的变化量（,N/m,2,）,dV,在压力变化,dP,时液体体积的变化量,m,3,；,液压油的体积弹性模量和温度、压力以及含在油液中的空气有关。一般在分析时取,=700-1000MPa,。,封闭在容器内的液体在外力作用下的情况极像一个弹簧（称为液压弹簧）：外力增大，体积减小；外力减小，体积增大。,液体的可压缩性很小，在一般情况下当液压系统在稳态下工作时可以不考虑可压缩的影响。但在高压下或受压体积较大以及对液压系统进行动态分析时，就需要考虑液体可压缩性的影响。,1.1,液压传动的工作介质,3,、黏性,定义：,液体在外力作用下流动时，由于液体分子间的内聚力而产生一种阻碍液体分子之间进行相对运动的内摩擦力，液体的这种产生内摩擦力的性质称为液体的黏性。,存在的条件：,黏性表征了流体抵抗剪切变形的能力。处于相对静止状态的流体不存在变形的抵抗，只有当运动流体流层间发生相对运动时，黏性才表现出来。,剪切变形,内摩擦力,黏性所起的作用为阻滞流体内部的相互滑动，在任何情况下它都只能延缓滑动的过程而不能消除这种滑动。,黏度的重要性：,黏性的大小可用黏度来衡量，黏度是选择液压用流体的主要指标，是影响流动流体的重要物理性质。,当液体流动时，由于液体与固体壁面的附着力及流体本身的黏性使流体内各处的速度大小不等，以流体沿如图,2-1,所示的平行平板间的流动情况为例。,图,2-1,液体的黏性示意图,设上平板以速度,u,0,向右运动，下平板固定不动。紧贴于上平板上的流体粘附于上平板上，其,速度,与上平板相同。紧贴于下平板上的流体粘附于下平板图,2-1,液体黏性示意图上，其速度为零。中间流体的速度按,线性分布,。我们把这种流动看成是许多,无限薄的流体层,在运动，当运动较快的流体层在运动较慢的流体层上滑过时，两层间由于黏性就产生内摩擦力的作用。,根据实际测定的数据所知，流体层间的内摩擦力,F,与流体层的接触面积,A,及流体层的相对流速,du,成正比，而与此二流体层间的距离,dy,成反比，即：,以,=F/A,表示切应力，则有：,(2-4),式中：,为衡量流体黏性的比例系数，称为绝对黏度或动力黏度；表示流体层间速度差异的程度，称为,速度梯度,。,速度梯度：,流体,在两,界面,之间,流动,时，由于材料之间,摩擦力,的存在，使流体内部与流体和界面接触处的流动,速度发生差别,，产生一个渐变的速度场，称为,速度梯度,，或称切速率、,剪切速率,。,上式是液体内摩擦定律的数学表达式。当速度梯度变化时，,为不变常数的流体称为,牛顿流体,，,为变数的流体称为,非牛顿流体,。除高黏性或含有大量特种添加剂的液体外，一般的液压用流体均可看作是牛顿流体。,黏度的分类：,绝对黏度,运动黏度,相对黏度,E,t,黏度,(1),绝对黏度,。,绝对黏度又称动力黏度，它直接表示流体的黏性即内摩擦力的大小。动力黏度,在物理意义上讲，是当速度梯度,du/,dy,=1,时，单位面积上的内摩擦力的大小，即：,动力,黏,度的国际,(SI),计量单位为牛顿,秒,/,米,2,，符号为,Ns/m,2,，或为帕,秒，符号为,Pas,。,(2),运动黏度,。,运动黏度是绝对黏度,与密度,的比值：,在理论分析和计算中常常碰到绝对黏度与密度的比值，为方便起见才采用运动黏度这个单位来代替,/,。,它之所以被称为运动黏度，是因为在它的量纲中只有运动学的要素长度和时间因次的缘故。机械油的牌号上所标明的号数就是表明以厘斯为单位的，在温度,50,时运动黏度,的平均值。从机械油的牌号即可知道该油的运动黏度。,动力黏度和运动黏度是理论分析和推导中经常使用的黏度单位。它们都难以直接测量，因此，工程上采用另一种可用仪器直接测量的黏度单位，即相对黏度。,=,/,例如,20,号油说明该油的运动黏度约为水的运动黏度的,20,倍，,30,号油的运动黏度约为水的运动黏度的,30,倍，如此类推。,(3),相对黏度,E,t,（,条件黏度）,相对黏度是以相对于蒸馏水的黏性的大小来表示该液体的黏性的。,恩氏黏度的,测定方法,如下：测定,200cm,3,某一温度的被测液体在自重作用下流过直径,2.8mm,小孔,所需的时间,t,1,，,然后测出同体积的蒸馏水在,20,时流过同一孔所需时间,t,2,(t,2,=50,52s),，,t,1,与,t,2,的比值即为流体的恩氏黏度值。恩氏黏度用符号,E,表示。被测液体温度,t,时的恩氏黏度用符号,E,t,表示。,E,t,=t,1,/t,2,（,3,）相对粘度（条件粘度）：,将,200,ml,温度为,t,的,被测液体装入恩氏粘度计中，由其底部,2.8mm,的小孔流出，测出液体流尽所需的时间,t,液,，与同体积蒸馏水在,20,时流过同一粘度计所需时间,t,水,之比。用,0,E,t,表示。,0,E,t,=,t,液,/,t,水,，无量纲。,60,ml,，,单位：秒。故又称,国际赛氏秒,。,恩氏粘度,0,E,（,中、德、前苏联）：,赛氏粘度,SUS,（,美国）：,液压油黏度对温度的变化是十分敏感的，当温度升高时，其分子之间的内聚力减小，黏度就随之降低。不同种类的液压油，它的黏度随温度变化的规律也不同。我国常用黏温图表示油液黏度随温度变化的关系。,(4),温度对黏度的影响。,对于一般常用的液压油，当运动黏度不超过,76mm,2,/s,，温度在,30,150,范围内时，可用下述近似公式计算其温度为,t,的运动黏度：,黏温指数,n,随油的黏度而变化。,t,为温度在,t,时油的运动黏度；,40,为温度为,40,时油的运动黏度；,n,为黏温指数。,黏度指数,在一般情况下，压力对黏度的影响比较小，在工程中当压力低于,5MPa,时，黏度值的变化很小，可以不考虑。当液体所受的压力加大时，分子之间的距离缩小，内聚力增大，其黏度也随之增大。因此，在压力很高以及压力变化很大的情况下，黏度值的变化就不能忽视。,(5),压力对黏度的影响。,换算关系：,单位：均为,m,2,/s,60,ml,，,单位：秒。故又称,商用雷氏秒,。,雷氏粘度,R,1,S,（,英国、美国）：,（,6,）黏度指数,黏度指数是度量油液黏度随温度变化程度的参数，黏度指数越高，则说明油温升高对黏度的影响越小，石油基液压油的黏度指数在,95,和,105,之间。而聚乙二醇的黏度指数则在,160,200,范围内。,注意黏度指数与,黏温指数,的差别,在工程实际应用中，当液体压力在低于,50MPa,的情况下，可用下式计算其黏度：,p,=,0,(1+,p,),式中：,p,为压力在,p(Pa),时的运动黏度；,0,为绝对压力为,1,个大气压时的运动黏度；,p,为压力,(Pa),；,为决定于油的黏度及油温的系数，一般取,=(0.002,0.004)10,-5,，,1/Pa,。,1.1.2,液压介质的种类,液压传动介质按照,GB/T7631.2-87,（,等效采用,ISO 6743/4,）,进行分类，主要有,石油基液压油,和,难燃液压液,两大类。,又称为矿物类液压油,矿物油,把通过物理蒸馏方法从石油中提炼出的基础油称为矿物油，加工流程是在原油提炼过程中，在分馏出有用的轻物质后，残留的塔底油再经提炼而成（称为老三套（溶剂精制、酮苯脱蜡、白土补充精制）。,其主要两个步骤是溶剂精制去除芳烃等非理想组分和溶剂脱蜡以保证基础油的低温流动性。生产过程基本以物理过程为主，不改变烃类结构，生产的基础油取决于原料中理想组分的含量与性质；矿物油在提炼过程中因无法将所含的杂质清除干净，因此流动点较高，不适合寒带作业使用；因此，矿物油类基础油在性质上受到一定限制。,矿物油，主要是含有碳原子数比较少的烃类物质，多的有几十个碳原子，多数是不饱和烃，即含有碳碳双键或是叁键的烃。,普通液压油,专用液压油,1,、石油基液压油,抗磨液压油,高黏度指数液压油,石油基液压油是以石油的精炼物为基础，加入抗氧化或抗磨剂等混合而成的液压油，不同性能、不同品种、不同精度则加入不同的添加剂。,合成液压油,磷酸酯液压油,2,、难燃液压油 水,乙二醇液压油,含水液压油 油包水乳化液,乳化液,水包油乳化油,1,、石油基液压油,（,1,）,L-HL,液压油（又名普通液压油）：,采用精制矿物油作基础油，加入抗氧化、抗腐、抗泡沫、防锈等添加剂调合而成，是当前我国供需量最大的主品种，用于一般液压系统，但只适于,0,以上的工作环境。,其牌号有：,HL,32,、,HL,46,、,HL,68,。,在其代号,L-HL,中，,L,代表润滑剂类,，,H,代表液压油,，,L,代表防锈、抗氧化型,，最后的数字代表运动黏度。,（,2,）,L-HM,液压油（抗磨液压油，,M,代表抗磨型）：,其基础油与普通液压油同，加有极压抗磨剂，以减少液压件的磨损。适用于,-15,以上的高压、高速工程机械和车辆液压系统。,其牌号有：,HM,32,、,HM,46,、,HM,68,、,HM,I00,、,HM,150,（,3,）,L-HG,液压油（又名液压一导轨油）：,除普通液压油所具有的全部添加剂外，还加有油性剂，用于导轨润滑时有良好的,防爬性能,。,适用于机床液压和导轨润滑合用的系统。,（,4,）,L-HV,液压油（又名低温液压油、稠化液压油、高黏度指数液压油）：,用深度脱蜡的精制矿物油，加抗氧、抗腐、抗磨、抗泡、防锈、降凝和增黏等添加剂调合而成。,其黏温特性好，有较好的,润滑性,，以保证不发生低速爬行和低速不稳定现象。,适用于低温地区的户外高压系统及数控精密机床液压系统。,（,5,）,其它专用液压油：,如航空液压油（红油）、炮用液压油、舰用液压油等。,在金属摩擦表面形成牢固油膜的能力,2,、难燃液压液,难燃液压液分为,合成型,、,油水乳化型,和,高水基型,三大类。,（,1,）合成型抗燃工作液,水一乙二醇液（,L-HFC,液压液）：,这种液体含有,35,55,的水，其余为乙二醇及各种添加剂（增稠剂、抗磨剂、抗腐蚀剂等）。,其,优点,是,凝点,低（,50,），有一定的黏性，而且黏度指数高，抗燃。适用于要求防火的液压系统。,其,缺点,是价格高，润滑性差，只能用于中等压力（,20Mpa,以下）。这种液体密度大，所以吸入困难。,C,2,H,6,O,2,HO-CH2-CH2-OH,水一乙二醇液能使许多普通油漆和涂料软化或脱离，可换用环氧树脂或乙烯基涂料。,磷酸酯液（,L-HFDR,液压液）,这种液体的优点是，使用的温度范围宽（,-54,135,），抗燃性好，抗氧化安定性和润滑性都很好。允许使用现有元件在高压下工作。,其缺点是价格昂贵（为液压油的,5,8,倍）；有毒性；与多种密封材料（如丁氰橡胶）的相容性很差，而与丁基胶、乙丙胶、氟橡胶、硅橡胶、聚四氟乙烯等均可相容。,（,2,）油水乳化型抗燃工作液（,L-HFB,、,L-HFAE,液压液）,油水乳化液是指互不相溶的油和水，使其中的一种液体以极小的液滴均匀地分散在另一种液体中所形成的抗燃液体。分,水包油乳化液,和,油包水乳化液,两大类。,（,3,）高水基型抗燃工作液（,L-HFAS,液压液）,这种工作液不是油水乳化液。其主体为水，占,95,，其余,5,为各种添加剂（抗磨剂、防锈剂、抗腐剂、乳化剂、抗泡剂、极压剂、增黏剂等）。其优点是成本低，抗燃性好，不污染环境。其缺点是黏度低，润滑性差。,1.1.3,液压油的选择,适宜的黏度和良好的黏温性能。一般液压系统所用的液压油其黏度范围为：,=11.510,-6,35.310,-6,m,2,/s(2,5E,50,),压缩性好，响应性能好,液压油应具有良好的润滑性能,良好的化学稳定性,对金属、密封材料及橡胶软管等有良好的相容性,比热、热传导率大，热膨胀系数小,对液压油的要求：,对密封材料、涂料等非金属材料的化学作用程度，如不起作用或很少起作用则相容性好,单位质量的物质作单位温度变化时所需要的热量,油液纯净，含杂质量少,抗泡沫性好,，抗乳化性好,流动点和凝固点低，,闪点,和燃点高,明火能使油面上油蒸气内燃，但油本身不燃烧的温度,液压油的选用方法,使油液能自行燃烧的温度,泡沫的影响：,润滑油基础油经过精制后仍会残存少量极性物质，且随着润滑油使用各种各样的添加剂来满足各种机械设备的高性能要求，便会在循环润滑系统中，产生发泡现象，不但影响润滑油的泵送，也破坏了油膜强度和稳定性，造成不应有的磨损事故，或使机器无法正常运转，诸如断油、气阻、烧结等现象便会不断发生。,返回,液压油的选用方法,液压油液的选用原则 选择液压油时，首先考虑其黏度是否满足要求，同时兼顾其它方面。选择时应考虑如下因素：,（,1,）液压泵的类型,（,2,）液压系统的工作压力,（,3,）运动速度,（,4,）环境温度,（,5,）防污染的要求,（,6,）综合经济性,选用液压油时，可根据液压元件生产厂样本和说明书所推荐的品种号数来选用液压油，或者根据液压系统的工作压力、工作温度、液压元件种类及经济性等因素全面考虑，一般是先确定适用的黏度范围，再选择合适的液压油品种。,同时还要考虑液压系统工作条件的特殊要求，如在寒冷地区工作的系统则要求油的黏度指数高、低温流动性好、凝固点低；伺服系统则要求油质纯、压缩性小；高压系统则要求油液抗磨性好。,在选用液压油时，黏度是一个重要的参数。黏度的高低将影响运动部件的润滑、缝隙的泄漏以及流动时的压力损失、系统的发热温升等。所以，在环境温度较高，工作压力高或运动速度较低时，为减少泄漏，应选用黏度较高的液压油，否则相反。,液压油的牌号,(,即数字,),表示在,40,下油液运动黏度的平均值,(,单位为,cSt,),。,原名内为过去的牌号，其中的数字表示在,50,时油液运动黏度的平均值。,但是总的来说，应尽量选用较好的液压油。,使用液压油的注意事项,保持液压油清洁,防止空气进入液压油,定期检查油液质量和液面高度,控制温升,看,嗅,摇,摸,识别油品品种的简易方法,1.,液压油被污染的原因：,液压系统的管道及液压元件内的污垢在系统使用前冲洗时未被洗干净，在液压系统工作时，这些污垢就进入到液压油里；,外界的灰尘、砂粒等，在液压系统工作过程中通过往复伸缩的活塞杆，流回油箱的漏油等进入液压油里；,检修时，使灰尘、棉绒等进入液压油里；,液压系统本身产生污垢,直接进入液压油等。,1.1.4,液压油的污染与防护,2.,油液污染的危害,液压系统的工作性能,液压元件,造成这些危害的原因主要是污垢中的颗粒。对于液压元件来说，由于这些固体颗粒进入到元件里，会使元件的滑动部分磨损加剧，并可能堵塞液压元件里的节流孔、阻尼孔，或使阀芯卡死，从而造成液压系统的故障。水分和空气的混入使液压油的润滑能力降低并使它加速氧化变质，产生气蚀，使液压元件加速腐蚀，使液压系统出现振动、爬行等。,使液压系统经常发生故障,3.,防止污染的措施,使液压油在使用前保持清洁。,使液压系统在装配后、运转前保持清洁。,使液压油在工作中保持清洁。,采用合适的滤油器。,定期更换液压油。,控制液压油的工作温度。,液压油在运输和保管过程中都会受到外界污染，新买来的液压油必须将其静放数天后经过滤加入液压系统中使用。,液压元件在加工和装配过程中必须清洗干净，液压系统在装配后、运转前应彻底进行清洗，最好用系统工作中使用的油液清洗，清洗时油箱除通气孔,(,加防尘罩,),外必须全部密封，密封件不可有飞边、毛刺。,尽量防止工作中空气和水分的侵入，采用密封油箱，通气孔上加空气滤清器，防止尘土、磨料和冷却液侵入。,选用不同的过滤方式，不同的精度和不同的结构的滤油器，并要定期检查和清洗滤油器和油箱。,更换新油前，油箱必须先清洗一次，系统较脏时，可用煤油清洗，排尽后注入新油。,液压油的工作温度过高对液压装置不利，液压油本身也会加速化变质，产生各种生成物，缩短它的使用期限，一般液压系统的工作温度最好控制在,65,以下，机床液压系统则应控制在,55,以下。,The End,Thank you!,返回,液压导轨油是用于液压和导轨润滑为一个油路系统的精密机床润滑油。因此要求同时具备液压油和导轨油双重的使用性能。导轨是机床重要的运动机件，它的运动方式是往复、停顿相间的运动，常常发生粘着,滑动交替现象即爬行现象。,机床出现爬行现象的原因，主要是上、下导轨之间的静摩擦系数大于动摩擦系数，静动摩擦系数差值越大，产生爬行就越严重。导轨爬行，严重影响了产品加工精度及表面光洁度，也缩短了机床及刀具的使用寿命。液压导轨油除了要求良好的抗氧性、抗磨性、破乳性和抗泡性外，还要求油品要有良好的防爬性和粘附性。,防爬性能,返回,评定导轨油防爬性能的方法很多，目前国内外还未有统一的方法。,Lubrizol,公司导轨油防爬性用,ASTM,D2877,评定，以静,/,动摩擦系数,CC,值表示，要求不大于,0.8,；美国机床工业协会,HW,5,标准是不大于,1,。,我国导轨油的防爬性用粘滑特性试验法即越秀型粘滑特性试验机法测定。实验证明，越秀型粘滑特性试验机测得的静、动摩擦系数之差,与实际应用中的防爬效果具有较好对应性，,差值越小，防爬性越好，我国液压导轨油防爬性的指标为,小于,0.08,。,导轨油的主要性能就是解决防爬性，依靠添加油性剂来解决。,返回凝点,凝点是指在规定的冷却条件下油品停止流动的最高温度。油品的凝固和纯化合物的凝固有很大的不同。油品并没有明确的凝固温度，所谓,“,凝固,”,只是作为整体来看失去了流动性，并不是所有的组分都变成了固体。,润滑油的凝点是表示润滑油低温流动性的一个重要质量指标。对于生产、运输和使用都有重要意义。凝点高的润滑油不能在低温下使用。相反，在气温较高的地区则没有必要使用凝点低的润滑油。因为润滑油的凝点越低，其生产成本越高，造成不必要的浪费。一般说来，润滑油的凝点应比使用环境的最低温度低,57,。但是特别还要提及的是，在选用低温的润滑油时，应结合油品的凝点、低温,黏,度及,黏,温特性全面考虑。因为低凝点的油品，其低温,黏,度和,黏,温特性亦有可能不符合要求。,凝点和倾点都是油品低温流动性的指标，两者无原则的差别，只是测定方法稍有不同。同一油品的凝点和倾点并不完全相等，一般倾点都高于凝点,2,3,，但也有例外。,闪点,闪点是表示油品蒸发性的一项指标。油品的馏分越轻，蒸发性越大，其闪点也越低。反之，油品的馏分越重，蒸发性越小，其闪点也越高。同时，闪点又是表示石油产品着火危险性的指标。油品的危险等级是根据闪点划分的，闪点在,45,以下为易燃品，,45,以上为可燃品，在油品的储运过程中严禁将油品加热到它的闪点温度。在黏度相同的情况下，闪点越高越好。因此，用户在选用润滑油时应根据使用温度和润滑油的工作条件进行选择。一般认为，闪点比使用温度高,20,30,，即可安全使用。,返回,
