第 22讲 续土石方工程.ppt

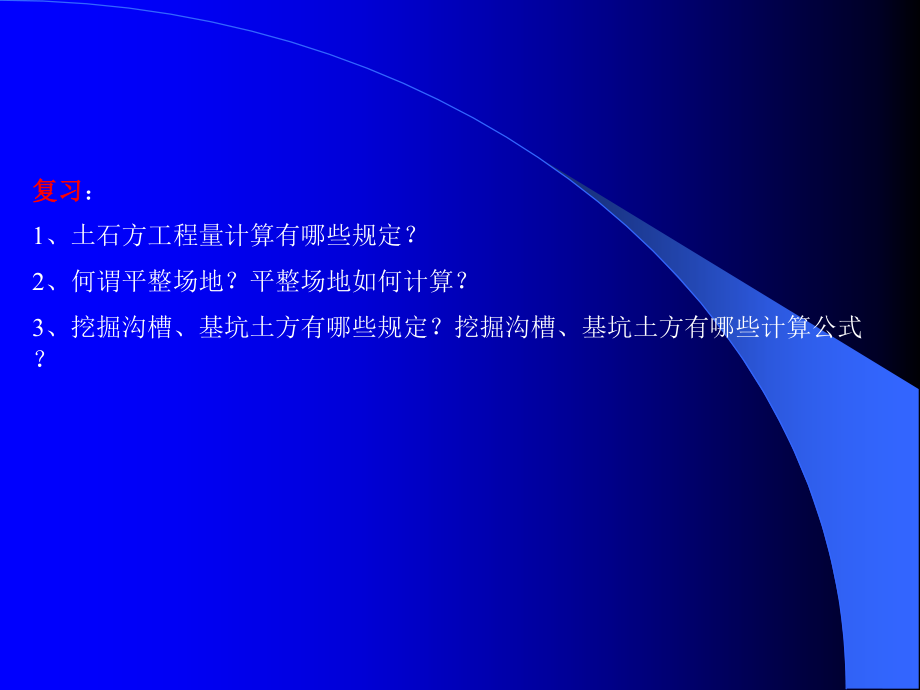

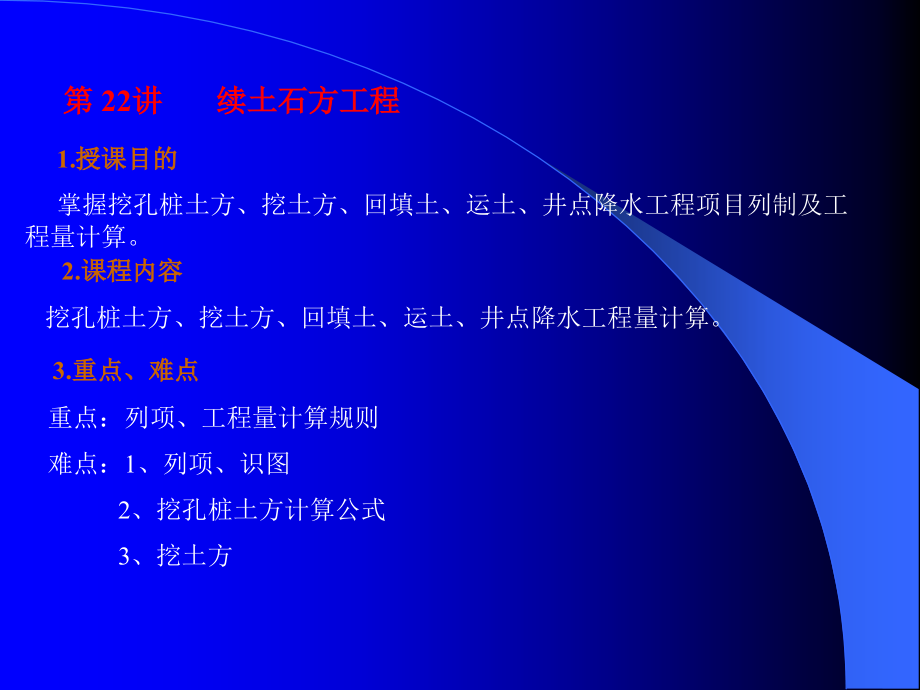

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,复习,：,1,、土石方工程量计算有哪些规定？,2,、何谓平整场地？平整场地如何计算？,3,、挖掘沟槽、基坑土方有哪些规定？挖掘沟槽、基坑土方有哪些计算公式？,第,22,讲 续土石方工程,1.,授课目的,掌握挖孔桩土方、挖土方、回填土、运土、井点降水工程项目列制及工程量计算。,2.,课程内容,挖孔桩土方、挖土方、回填土、运土、井点降水工程量计算。,3.,重点、难点,重点：列项、工程量计算规则,难点：,1,、列项、识图,2,、挖孔桩土方计算公式,3,、挖土方,22.1,挖 孔 桩 土 方,人工挖孔土方应按图示桩断面积乘以设计桩孔中心线深度计算。挖孔桩的底部一般是球冠体（见图,10-18,）。,球冠体的体积计算公式为：,V=,h,2,(,R-h/3,),由于施工图中一般只标注,r,的尺寸，无,R,尺寸，所以需变换一下求,R,的公式：,已知：,r,2,=R,2,-,（,R-h,）,2,故：,r,2,=2Rh-h,2,R=(r,2,+h,2,)/(2h),例8,例,8,根据图,10-19,中的有关数据和上述计算公式，计算挖孔桩土方工程量。,解 （,1,）桩身部分,V=3.1416,（,1.15/2,）,2,10.90=11.32m,3,（,2,）圆台部分,V=1/3h,（,r,2,+R,2,+rR,）,=1/33.14161.0,（,0.80/2,）,2,+,（,1.20/2,）,2,+0.80/21.20/2,=1.047,（,0.16+0.36+0.24,）,=1.0470.76=0.80m,3,（,3,）球冠部分,R=,（,1.20/2,）,2,+,（,0.20,）,2,/,（,20.20,）,=0.40/0.40,=1.0m,V=h,2,（,R-h/3,）,=3.1416,（,0.20,）,2,（,1.0-0.20/3,）,=0.12m,3,挖孔桩体积,=11.32+0.80+0.12=12.24m,3,22.2,挖 土 方,1,、横截面计算法,V=,（,F,1,+F,2,）,/2L,式中：,V,相邻两截面间土方量（,m,3,）,F,1,、,F,2,相邻两截面的填、挖方截面（,m,2,）,计算公式见下表,L,相邻两截面的距离（,m,）,挖土方是指不属于沟槽、基坑和平整场地厚度超过,30cm,按土方平衡竖向布置图的挖方。,建筑工程中竖向布置平整场地，常有大规模土方工程。所谓大规模土方工程系指一个单位工程的挖方或填方工程分别在,2000,立方米以上的及无砌筑管道沟的挖土方。其土方量，常用的方法有横截面计算法和方格网计算法两种。,2,、方格网计算法,在一个方格网内同时有挖土和填土时（挖土地段冠以,“,+,”,号，填土地段冠以,“,-,”,号），应求出零点（即不填不挖点），零点相连就是划分挖土和填土的零界线（见图,10-20,）。计算零点可采用以下公式：,x=h,1,/(h,1,+h,4,),式中：,x,施工标高至零界点的距离；,h,1,+h,4,挖土和填土的施工标高；,方格网的每边长度。,方格网内的土方工程量计算，有下列几个公式：,四点均为填土或挖土,（见图,10-21,）。,公式为：,V=(h,1,+h,2,+h,3,+h,4,)4a,2,式中,V,为填土或挖土的工程量（,m,3,）,h,1,、,h,2,、,h,3,、,h,4,施工标高（,m,）,a,方格网的每边长度（,m,）,二点为挖土和二点为填土,（见图,10-22,）。,公式为：,+V=(h,1,+h,2,),2,/4(h,1,+h,2,+h,3,+h,4,)a,2,-V=(h,3,+h,4,),2,/4(h,1,+h,2,+h,3,+h,4,)a,2,三点挖土和一点填土或三点填土一点挖土,（见图,10-23,）。,公式为：,+V=h,2,3,/6(h,1,+h,2,)(h,2,+h,3,)a,2,-V=+V+(a,2,/6)(2h,1,+2h,2,+h,4,-h,3,）,二点挖土和二点填土成对角形,（见图,10-24,）。,中间一块即四周为零界线，就不挖不填，所以只要计算四个三角锥体，公式为：,V=1/6,底面积,施工标高,以上土方工程量计算公式，是假设在自然地面和设计地面都是平面的条件，但自然地面很少符合实际情况的，因此计算出来的土方工程量会有误差，为了提高计算的精确度，应检查一下计算的精确程度，用,K,值表示：,K=(h,2,+h,4,)/(h,1,+h,3,),上式即方格网的二对角点的施工标高总和的比例。当,K=0.751.35,时，计算精确度为,5%,；,K=0.801.20,时，计算精确度为,3%,；一般土方工程量计算的精确度为,5%,。,例,9,例,9,某建设工程场地大型土方方格网图（见图,10-25,）。,a=30m,，,括号内设计标高，无括号为地面实测标高，单位均为,m,。,a.,求施工标高：施工标高,=,地面实测标高,-,设计标高（见图,10-26,）,b,求零线：先求零点,，,图中已知,1,和,7,为零点，尚需求,813,；,914,，,1415,线上的零点，如,813,线上的零点为：,x=,（,ah,1,）,/(h,1,+h,2,)=(300.16)/(0.26+0.16)=11.4,另一段为,a-x=30-11.4=18.6,求出零点后，连接各零点即为零线，图上折线为零线，以上为挖方区，以下为填方区。,c,求土方量：计算见表,10-7,。,22.3,回 填土,22.3.1,沟槽、基坑回填土 见图,10-27,。,计算公式：,V=,挖方体积,-,设计室外地坪以下埋设砌筑物,或,V=,挖方体积,-,基础垫层体积,-,砖基础体积,+,高出设计室外地坪砖基础体积,22.3.2,房心回填土 见图,10-27,。,计算公式：,V=,室内净面积,（室内外高差,-,地面面层厚,-,地面垫层厚）,=,室内净面积,回填土厚,22.3.3,管道沟槽回填土,管道沟槽回填土，以挖方体积减去管道所占体积计算。管径在,500mm,以下的扣除管道所占体积；管径超过,500mm,以上时，按表,10-8,的规定扣除管道所占体积。,22.4,运 土,运土包括余土外运和取土。当回填土方量小于挖方量时，需余土外运，反之，需取土。,计算公式：运土体积,=,总挖方量,-,总回填量,式中计算结果为正值时，为余土外运体积；负值时，为取土体积。,土方运距按下列规定计算：,推土机运距：按挖方区重心至回填区重心之间的直线距离计算。,铲运机运土距离：按挖方区重心至卸土区重心加转向距离,45m,计算。,自卸汽车运距：按挖方区重心至填土区（或堆放地点）重心的最短距离计算。,22.5,井点降水,井点降水分别以轻型井点、喷射井点、大口径井点、电渗井点、水平井点，按不同井管深度的安装、拆除，以根为单位计算，使用按套、天计算。,井点套组成：,轻型井点：,50,根为一套；,喷射井点：,30,根为一套；,大口径井点：,45,根为一套；,电渗井点阳极：,30,根为一套；,水平井点：,10,根为一套。,井管间距应根据地质条件和施工降水要求，依施工组织设计确定。施工组织设计没有规定时，可按轻型井点管距,0.8-1.6m,，,喷射井点管距,2-3m,确定。,使用天应以每昼夜,24h,为一天，使用天数应按施工组织设计规定的天数计算。,思考,1,、怎样计算人工挖孔桩土方？,2,、怎样计算竖向布置挖土方工程量？,3,、叙述方格网计算法的步骤。,4,、回填土工程量如何计算？,5,、运土工程量如何计算？,小结,：,1,、掌握挖孔桩土方工程量计算规则；,2,、掌握挖土方的概念、计算规则、方法，正确计算挖土方工程量；,3,、掌握回填土计算的有关规定、规则，正确计算回填土工程量；,4,、掌握运土工程量计算方法。,5,、掌握井点降水工程量计算规则。,
