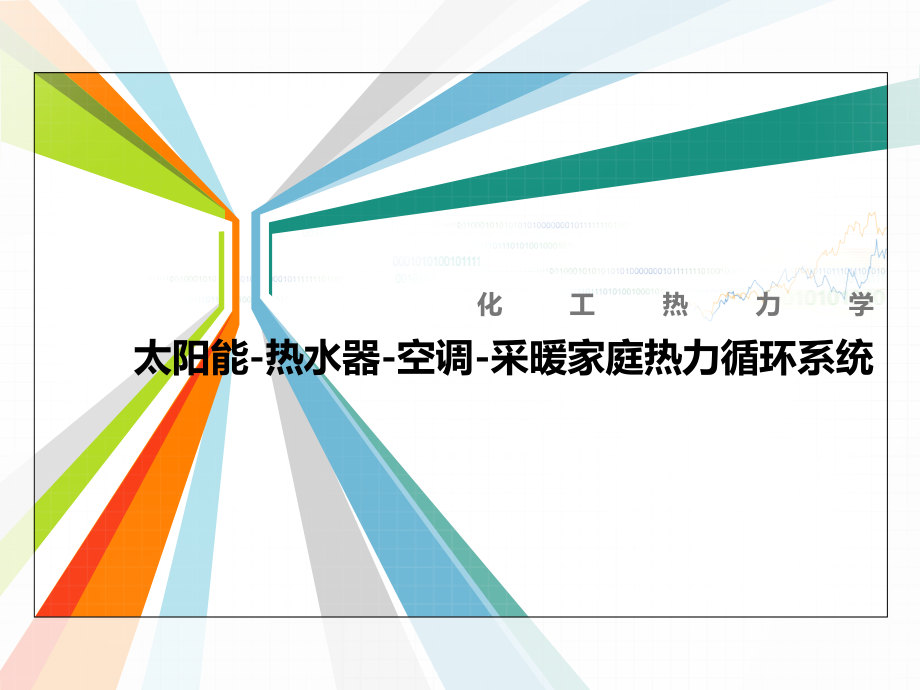

太阳能-热水器-空调-采暖家庭热力循环系统.ppt

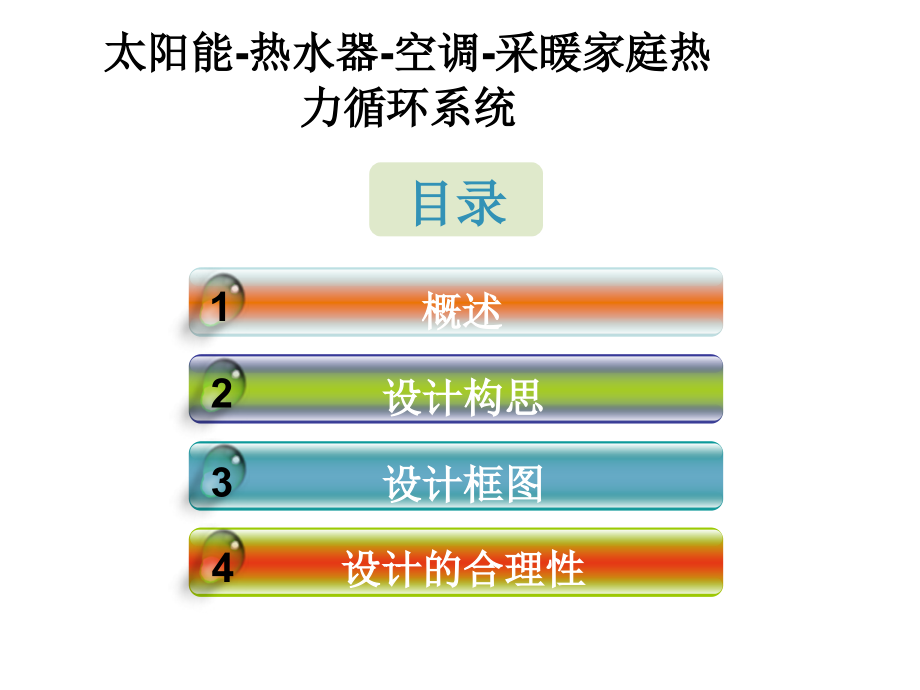

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,太阳能,-,热水器,-,空调,-,采暖家庭热力循环系统,化工热力学,概述,设计构思,设计框图,设计的合理性,4,1,2,3,太阳能,-,热水器,-,空调,-,采暖家庭热力循环系统,目录,一、概述,什么是热力循环？,热力循环：热力学中用以实现热能与机械能转换的封闭的热力过程，简称循环。循环有热机循环和制冷机（热泵）循环之分。,热力循环系统的优势,为了有效利用能量，有时还将几种循环组合起来形成联合循环（或复合循环）。例如，以燃气轮机装置循环为顶循环、以蒸汽动力装置循环为底循环所组成的燃气,-,蒸汽联合循环，已开始受到重视。,一、概述,家庭热力循环系统,多联机作为家用中央空调的主要形式走进越来越多的家庭用户，具有热水功能的多联机实现了空气调节和热水功能的一体化设计，是一种优良的家庭热力循环系统解决方案。,我们小组根据现有的家庭热力循环系统实例，分析其原理和结构，再加以结合，结合成一种新颖的简单易行的太阳,-,热水器,-,空调,-,采暖方案。,二、设计构思,我国太阳能利用仍处于落后地位，发展前景大。,现在，随着人们对太阳能量的利用的增强，太阳能热水器越来越普及。然而太阳能热水器里的水每天都只能用一部分，剩下的热水如果放掉再放冷水进去就太浪费，如果直接放冷水的话，每天都会有剩水，长期加热会产生对人体有害的亚硝酸盐。由此可以想到利用太阳能产生的热水来给空调供能并给家庭供暖。,二、设计构思,以空调部分为例：,压缩机缺点：,噪声大、,功率大、耗电多。,解决方案：,采用,溴锂超导冷暖空调,的原,理，用热水将低压气体转化,成高压气体。,普遍空调原理图,二、设计构思,代,替,压,缩,机,二、设计构思,吸收式制冷循环是需要两种介质作为工作流体，这里采用水,-,溴化锂体系。其中低沸点的水用作制冷剂，利用他的蒸发和冷凝来实现制冷；高沸点的溴化锂用作吸收剂，利用它对制冷剂的吸收和解吸来完成工作循环。溴化锂吸收制冷适用于空气调节系统，制冷温度为,278K,以上，最低制冷温度不低于,273K,。,二、设计构思,制冷剂循环：高温高压的水蒸气在进入冷凝器之后变成液态水，液态水经节流膨胀降温降压进入两相区。蒸发器中饱和液体蒸发吸热，制冷。蒸发器中出来的低压蒸汽进入吸收器。,溶液循环：进入吸收器内低压蒸汽进入吸收器，与来自解吸器中的浓溴化锂溶液逆流接触，称为浓溴化锂溶液，继续吸收水蒸气变成稀的溴化锂溶液。溴化锂溶液由溶液泵加压送入解吸器，解吸器中稀溴化锂在加热后水成为水蒸气被驱逐出来，完成一次制冷循环,三、设计框图,太阳,热水器,生活用水,空调,暖气采暖,暖气采暖,储水罐,三、设计框图,三、设计框图,四、设计的合理性,1.,根据文献查阅，符合,太阳能供热采暖工程技术规范,2.,太阳能供热采暖系统能做到,全年综合利用,，采暖期为建筑物供热采暖，非采暖期向本建筑物或相邻建筑物提供生活热水或其他用热。,3.我国的太阳能资源极为丰富，太阳能辐射总量大于4200MJ/m,2,的地区占国土面积的76%，优于大部分欧洲国家，具有发展太阳能供热采暖的优越,Thank You!,谢谢！,
