envi4-镶嵌.ppt

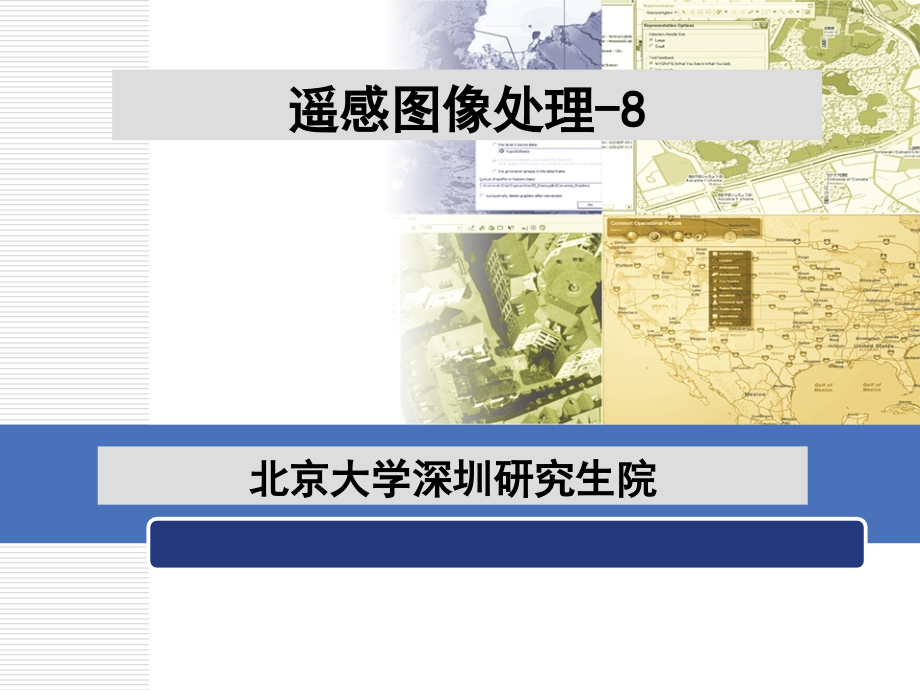

,单击此处编辑文本样式,第二级,第三级,第四级,第五级,单击此处编辑标题样式,遥感图像处理,-8,北京大学深圳研究生院,2.,影像预处理,2.1,一般预处理流程介绍,2.2,预处理中基础知识,2.3,自定义坐标系,2.4 ENVI,中的几何校正,2.5 ENVI,中的图像融合、镶嵌、裁剪,校正模型选择,影像,参考源,控制点选取,误差检查,影像重采样,不符合,图像融合,图像镶嵌,图像裁剪,配准影像,其它影像,同名点选取（人工,/,自动）,影像配准,校正影像,2.1,数据预处理一般流程,2.2,预处理中基础知识,图像镶嵌,图像镶嵌,指在一定地数学基础控制下，把多景相邻遥感影像拼接成一个大范围的影像图的过程。,ENVI,的影像镶嵌功能提供交互式的方式将没有地理坐标或者有地理坐标的多幅影像合并，生成一幅单一的合成影像。,关键技术,颜色的平衡,接边处理,运算速度和交换缓冲空间,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌,基于像素镶嵌和基于地理坐标镶嵌,自动颜色平衡，边缘直方图匹配,接边线、接边羽化,虚拟镶嵌,运算速度快,占用非常少的虚拟内存空间,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,数据源,两幅已经校正好的,TM,影像（“,4-,影像镶嵌”文件夹中）,处理过程,用注记工具勾画两影像接边线，用羽化和颜色校正等使两幅影像镶嵌在一起。,输出,镶嵌结果,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,以两幅经过几何校正的,TM 30,米影像为例，数据存放在,“,4-,影像镶嵌,”,，介绍,ENVI,的镶嵌过程。,单击主菜单,-File-Open Image File,，将两幅影像打开（,mosaic1_equal.dat,和,mosaic_2.dat,）。,单击主菜单,-Map-,Mosaicking,-,Georeferenced,，打开镶嵌功能，如下图所示。,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,加载,Mosaic,影像,在,Map Based Mosaic,面板上，单击,Import-Import Files,，将两幅影像加载（按,Ctrl,或,Shift,键可多选）。,设置影像重叠顺序,Mosaic,功能面板上的图像列表中，列表中文件列表靠下的在图像预览中是在上层，可以选择此文件列表，单击右键在快捷菜单选择,Lower Image to Bottom,或者,Lower Image Position,调整图像文件顺序，如下图所示。,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,设置影像背景,选择处于最上面的图像层，单击右键，选择,Edit Entry,，如下图所示。这个面板可以设置影像背景、接边线、重叠区处理、颜色校正,/,平衡等。将这里的,Data Value to Ignore,设置为,0,，让背景透明。,绘制切割线,ENVI,支持将注记作为重叠区的切割线。为了在重叠区方便绘制切割线，我们先保存为一个虚拟镶嵌文件。,Mosaic,功能面板中，单击,File-Save Template,，选择一个路径保存。,在,Available Bands List,中,将虚拟镶嵌文件在,Display,中显示。在显示窗口单击,Image-Overlay-Annotation,。在注记对话框中单击,Object-,Polyline,，绘制窗口,Window,选择,Image,，在,Image,中绘制一条切割线，切割线的起点和终点都超出图像边缘，点击右键结束。在注记对话框中单击,Object-Symbol,，在切割线下半部分标示一个符号，标记这部分被切割，点击右键结束。选择,File-Save Annotation,选择路径保存。,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,设置切割线,回到,Mosaic,功能面板中，选择处于最上面的图像层，单击右键，选择,Edit Entry,。单击,Select Cutline Annotation File,按钮，选择第六步绘制的切割线。还可以设置接边处的羽化范围，这里不设置羽化范围（为,0,）。,校正颜色,在,Edit Entry,面板中，选择,Mosaic Display,为,RGB,显示，波段合成为,5,、,4,、,3,，同样将另外一幅影像也显示为,RGB:543,，可以发现两幅影像的颜色不一致。,回到,Mosaic,功能面板中，右键单击,Mosaic1_equal.dat,选择,Edit Entry,，在出现的对话框中，把,Color Balancing,选择为,Fixed,，调整这幅影像的颜色；同样的方法设置,Mosaic_2.dat,的,Color Balancing,为,Adjust,，以这幅影像为基准。,输出结果,回到,Mosaic,功能面板中，单击,File-Apply,，如下图,2.24,所示，设置输出像元大小为,30,，重采样方法为,Bilinear,，设置输出路线，在,Color Balance using,中选择,stats from complete files,，点击,OK,输出。,2.5 ENVI,中的影像融合、镶嵌、裁剪,镶嵌练习,当有很多幅具有地理投影信息，数据量很大的影响，并且不用做匀色和接边线处理时候，可以使用,Mosaic,批处理补丁（,mosaic_maker_jg.sav,），将这个文件拷贝到,ENVI,安装目录下的,Save_Add,文件夹下，重新启动,ENVI,，可以在主菜单,-Map-,Mosaicking,-Mosaic Batch,，之后选择一个存放镶嵌文件的文件夹，以及选择一个输出镶嵌结果。,
