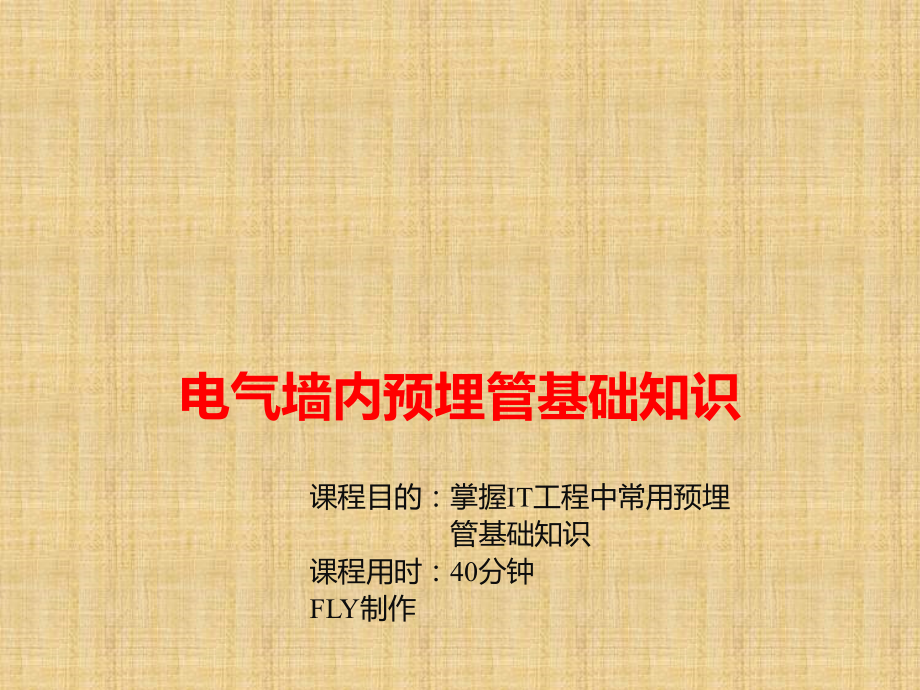

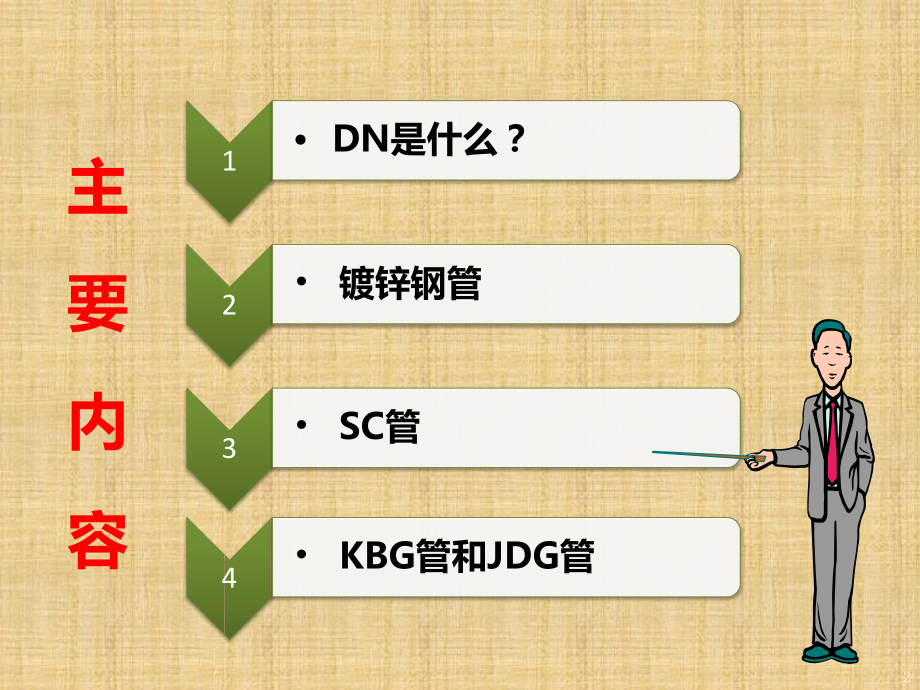

2011-6-2,#,电气墙内预埋管基础知识,课程目的：掌握,IT,工程中常用预埋,管基础知识,课程用时：,40,分钟,FLY,制作,2,1,DN,是什么？,3,SC,管,2,镀锌钢管,4,KBG,管和,JDG,管,主 要 内 容,3,第一章,DN,是什么？,4,1.1,名词解释,DN,：,DN,是公称通径，公称通径,(,或叫,公称直径,),就是各种管子与,管路,附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性,.,它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等。,公称通径是有缝钢管、铸铁管、混凝土管等管子的标称。公称直径是接近于内径，但是又,不等于内径的一种管子直径的规格名称。,5,1.2 DN,管规格,公称直径,英寸,外径,mm,壁厚,mm,最小壁厚,mm,DN15,1/2,21.3,2.8,2.45,ND20,3/4,26.9,2.8,2.45,DN25,1,33.7,3.2,2.8,DN32,1.25,42.4,3.5,3.06,DN200,8,219.1,6.0,焊管,DN200,8,219.1,6.5,镀锌管,6,1.3 DN,管展示,镀锌钢管,聚乙烯管,钢塑管,焊管,7,第二章 镀锌管,汇报人：,8,2.1,发展史,镀锌钢管分为冷镀锌管、热镀锌管，前者已被禁用，后者还被国家提倡暂时能使用。六七十年代，国际上发达国家开始开发新型管材，并陆续禁用镀锌管。,中国,建设部等四部委也发文明确从,2000,年起禁用镀锌管，目前新建小区的冷水管已经,很少使用镀锌管了，有些,小区的热水管使用的是镀,锌管。,9,2.2,镀锌管特点,镀锌管特点,镀层均匀,附着力强,寿命长,耐腐蚀,10,第三章,SC,管,11,3.1,名词解释,SC,：,在电气施工中的名称就是普通焊管俗称（黑铁管），架子管，现在的工程电气施工中普遍的使用，一般为墙内、顶板内暗敷设，施工前管内要防腐处理。,SC,管是一种金属焊接管，但由于施工难度较大，所以现在只有在管径大于等于,50,时才用，至于小于,50,的一般用,JDG,或,KBG,管代用。,12,3.1 SC,管展示,13,3.1 SC,管特点,精度高,生产成,本高,壁厚厚,抗压强,壁厚均匀,SC,管特点,用于暗敷设或强度要求高的场所，施工时多用在楼板墙内。,14,第四章,KBG,管和,JDG,管,汇报人：,15,4.1,名词解释,KBG,管：,K-,扣压式连接,B-,薄壁,G-,钢管,kbg,管指的是采用套接扣压式连接技术，取代传统的胶水连接或焊接施工，且无须再做跨接线的线管。,JDG,管,:,套接紧定式镀锌钢导管、电气安装用钢性金属平导管。是一种电气线路最新型保护用导管,连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝。,讲师：宁浩丞,16,4.2,特点对比,名称,管厚,价格,施工速度,施工安全,配件,KBJ,管,管厚,1.2mm,以下,因,JDG,管壁较厚，同种规格单位长度内,JDG,管较贵。,施工较慢,无需焊接,紧固性较差,配件齐全及施工工具齐全,JDG,管,管厚,1.2mm,以上,施工较快,无需焊接,紧固性强,配件齐全及施工工具齐全,汇报人：,17,4.3 KBG,展示,18,4.4 JDG,展示,19,19,1,DN,是什么？,3,SC,管,2,镀锌钢管,4,KBG,管和,JDG,管,课 程 回 顾,20,谢 谢！,充分挖掘已有知识经验，多种思路探究新知识,
