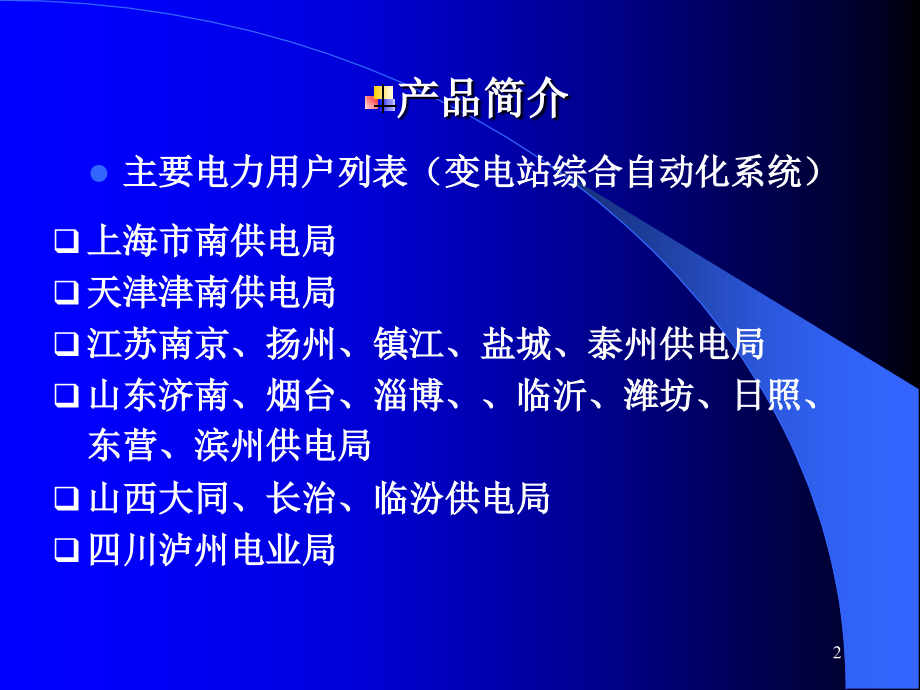

单击此处编辑母版标题样式,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,变电站综合自动化系统技术介绍,上海申瑞电力自动化科技有限公司,2003.2,1,产品简介,主要电力用户列表（变电站综合自动化系统）,上海市南供电局,天津津南供电局,江苏南京、扬州、镇江、盐城、泰州供电局,山东济南、烟台、淄博、临沂、潍坊、日照、,东营、滨州供电局,山西大同、长治、临汾供电局,四川泸州电业局,2,产品简介,电力用户列表（变电站综合自动化系统）,云南昆明、滇中、思茅电力公司等,贵州六盘水供电局,安徽铜陵供电局,湖南怀化电力公司,青海西宁、海西供电局,鞍钢、马钢、包钢、酒钢、锦化等大型工矿企业,3,产品简介,主要企业用户列表（变电站综合自动化系统）,鞍山钢铁公司,马鞍山钢铁公司,包头钢铁公司,酒泉钢铁公司,广州钢铁公司,临汾、宣化、钢铁公司,山东铝业公司,锦州化工公司,4,内容,DEP-4000,变电站综自系统技术介绍,DEP-4000,变电站综自系统组成,DEP-4000,变电站综自系统网络图,DEP-4000,变电站综自系统主要技术特点,DEP-4000,变电站综自系统功能简介,5,系统组成,DEP-4000,变电站综自系统技术介绍,完成对站内智能设备的互联,智能规约转换和数据信息转发,间隔层,通信层,变电站层,对站内一次设备进行保护、信息采集及控制,6,DEP-4000,变电站综自系统技术介绍,DEP-4000,系统结构图,DEP-820,系列,保护测控装置,DEP-600,系列,单元测控装置,DEP-700,系列,通讯装置,110,kV,线路及变压器,综合测控屏,LONWORKS,网络,MODEM,232,口,422,口,232,口,内部总线,调度,模拟屏,计量屏,485口,智能直流屏,变压器保护屏,以太网,TCP/IP,转换,7,DEP-4000,变电站综自系统技术介绍,主要特点,产品齐全、功能完备,充分吸收国内外同类产品的成功经验，采用系统化设计思想设计开发的新型变电站综合自动化系统,产品涵盖110,kV,及以下变电站、厂矿用户所需的主要的保护和监控类设备，以性能最优和价格最优两方面设计，备有不同的产品供用户选择,8,主要技术特点,DEP-4000,变电站综自系统技术介绍,高,可靠性,装置采用全密封式设计，抗干扰、抗震能力强。,装置插件均采用波峰焊接或表面贴装，提高单片机工作的可靠性。,装置主要元器件均选用优质进口器件，保证了装置性能的稳定可靠。,装置硬件设计充分考虑电磁兼容性能，绝缘性能和抗干扰能力均很强。,多级系统实时自检技术和软、硬件看门狗设计，有效防止软件受干扰和硬件故障。,9,高可靠性之抗干扰措施（一）,DEP-4000,变电站综自系统技术介绍,采用金属屏蔽机箱，机箱均采用1.5或2,mm,铁板，面板采用铝合金开模制作。铁制机箱能有效抑制电磁干扰。,良,好的接触及可靠箱体接地，保证机箱插件与大地接地电阻小于1,。,引入抗干扰接线端子，将电磁干扰拒之箱体外。,高可靠开关电源，保证电磁辐射符合安规要求，开关电源独立通过电磁兼容试验。,CT/PT,用偏心绕制以降低原副边耦合电容。另外原副边外侧均包屏蔽层进一步降低原副边耦合。,10,高可靠性之抗干扰措施（二）,DEP-4000,变电站综自系统技术介绍,机箱内部各插件按功能分开，各插件均配有独立输入输出端子，降低接线间串扰。,板内布线充分考虑间隙，降低强弱电耦合电容。,数字回路、模拟回路、开入回路、开出回路模块清晰，均采用独立电源回路供电，降低相互干扰。,板内多处采用抗干扰组件，数字回路多层板设计和去耦电容的合理布置，有效的抑制干扰。,数字回路与大地经大电阻连接，以缓慢泄放静电，保护电子元器件。,11,主要技术特点,DEP-4000,变电站综自系统技术介绍,可,使用性强,全汉化大屏幕液晶显示方式，树形菜单操作，人机对话界面友好，装置内部的任何状态变化量都能在液晶上反映。,典型的面板配置及操作回路,完整的事件记录,装置具有完整而详实的事件记录功能，包括保护事件记录、遥信事件记录、自检事件记录、故障录波及完备的故障信息记录，并具有掉电保持功能。,12,主要技术特点,DEP-4000,变电站综自系统技术介绍,开关温度测量、报警,接触式温度传感器,无线通讯,13,14,装置界面二,15,装置界面三,16,DEP-4000,变电站综自系统技术介绍,主要技术特点,采用先进的,LONWORKS,现场总线构成通讯网络,传输距离远、无瓶颈、抗干扰能力强。,网络协议固化在节点的专用芯片上。,组网方便灵活且具有延续性，可以在不影响整个网络运行的情况下，灵活方便地增加或减少一个节点,具有在线检测回路，当接点异常时自动脱离 网络。,17,保护功能完全不依赖通信网。即使通讯网完全瘫痪，装置对设备保护功能仍能执行。,DEP-4000,变电站综自系统技术介绍,主要技术特点,保护测控功能既统一又相互独立,装置将保护动作信号就地转换成遥信信号上传，减少了保护动作报告向调度转发的时间。,装置兼容了传统的操作控制功能，保证在极限工作条件下变电站的运行与控制。,保护模块与其他模快完全分开，保护模块具有独立性和最高优先级。,保护具有独立的输入输出回路。,18,DEP-4000,变电站综自系统技术介绍,主要技术特点,装置采用自适应频率跟踪技术,每周波32点或64点高速同步采样,高精度14位,A/D,变换,保护采用数字差分滤波和全波付里叶算法，极大地提高了抗干扰能力；监控采用,FFT,变换和真有效值算法，保证了测量精度,重要装置采用,DSP,芯片作为交流采样协处理芯片,高精度高密度数字信号处理,19,DEP-4000,变电站综自系统技术介绍,主要技术特点,容量强大的总控单元,总控单元配备多个通讯口，既有,LONWORKS,接口，又配备了,RS232/RS485/RS422,串行通讯接口,可与站内多种智能设备连接，并以多种可选的规约转发调度和当地后台。,可与智能规约转换器（已申请专利）通信，扩充数十个串行口,20,DEP-4000,变电站综自系统技术介绍,主要技术特点,功能强大的当地后台监控系统,系统支持网络运行，可扩展成多工作站的网络级监控系统。,系统建立在标准的商用关系型数据库之上，具有很好的开放性。,系统配有基于商用数据库的内存实时数据库，充分满足实时性的要求。,提供编译型用户自定义公式，支持各种带条件递归函数运算及逻辑运算。,系统安全性能确保系统的稳定可靠和无人值守变电站安全控制。,21,DEP-4000,变电站综自系统技术介绍,主要技术特点,功能强大的当地后台监控系统,图形子系统允许用户随心所欲地设计系统各功能的图形表现形式。,画面中可直接嵌入地理信息图、实时图象等多种多媒体内容。,报表子系统是基于,MS Excel，,具备,MS Excel,拥有的全部功能和标准格式。,系统运行稳定可靠，界面极为友好，操作维护简单方便，功能扩展随意。,22,当地后台系统网络服务程序,23,当地后台系统数据库管理程序,24,Super2000,画面制作软件,25,当地后台系统设备定义程序,26,当地后台系统事件查询程序,27,当地后台系统应用实例,28,当地后台系统应用实例,29,当地后台系统应用实例,30,DEP-4000,变电站综自系统技术介绍,主要技术指标,工作电压：,AC/DC 220,，110允许偏差20,交流电压：100,V、57.7V,交流电流：5,A、1A,额定频率：50,Hz,额定数据,31,DEP-4000,变电站综自系统技术介绍,主要技术指标,整机功耗：15,W(4U)，5W(5U),交流电压回路：0.2,VA/,相（100,V）,交流电流回路：0.5,VA/,相（5,A）,功耗,32,DEP-4000,变电站综自系统技术介绍,主要技术指标,过载能力,交流电流回路：2倍额定电流，连续工作,10倍额定电流，允许16,S,40,倍额定电流 允许工作1,S,交流电压回路：1.5倍额定电压，连续工作,33,DEP-4000,变电站综自系统技术介绍,主要技术指标,环境要求,运行温度：集中设备,-10-50,分散设备,-20-70,存储温度：-30-70,相对湿度：相对湿度95%,大气压力：86-108,kpa,34,DEP-4000,变电站综自系统技术介绍,主要技术指标,工频耐压及耐冲击能力,耐压能力：,AC2000V，1Min,浪涌冲击：5,KV,雷击浪涌冲击,35,DEP-4000,变电站综自系统技术介绍,主要技术指标,抗干扰性能,IEC255-22-1,高频干扰试验标准第,III,级,（共模2.5,KV,差模1,KV）,IEC255-22-2,静电放电干扰试验标准第,IV,级,（15,KV，,间接施加）,IEC255-22-3,辐射电磁场干扰试验标准第,III,级,（10,V/m）,IEC255-22-4,快速瞬变干扰试验标准第,IV,级,（4,KV，2.5KHz）,36,主要装置功能介绍,变压器主保护（,DEP-531A/B),装置采用二次谐波制动原理，适用110,kV,及以下电压等级的三（两）圈变压器,保护配置：,差动速断,二次谐波制动比率差动,CT,断线闭锁,故障录波（531,B）,DEP-531A,DEP-531B,37,主要装置功能介绍,变压器后备保护（,DEP-535A/B),装置适用于6,KV,及以下电压等级变压器的后备保护。保护按最大方式设计，即主变各侧后备保护通用。,保护配置,三段式复合电压闭锁方向过流,三段式零序电流保护,间隙零序电流保护,零序电压保护,过负荷、闭锁有载调压、启停风冷保护,出口接点可编程和故障录波（535,B）,DEP-535B,DEP-535A,38,主要装置功能介绍,变压器非电量保护（,DEP-539A/B),装置含十路非电量重动继电器，独立的断路器操作回路，适用于变压器非电量保护及变压器各侧断路器操作回路。,备用电源自投装置（,DEP-541）,分段/母联/桥开关自投,进线开关互投,变压器互投,分段开关保护,DEP-541,39,主要装置功能介绍,110,KV,线路保护（,DEP-201),三段相间距离保护,四段接地距离保护,三段零序方向保护,振荡闭锁,双回线或不对称故障相继速动,高频保护,重合闸,故障测距,DEP-201,40,主要装置功能介绍,保护测控一体化装置（,DEP-820,系列),主要测控功能,交流采样和全遥测及积分电度计算,8路外部开关量遥信，8路内部保护量遥信,2路脉冲累加；1路断路器遥控分合,遥控事件记录及事件,SOE,主要装置,DEP-821/822/824,馈线、线路、旁路保护测控装置,DEP-825,电容器保护测控装置,DEP-827,备自投及分段开关保护测控装置,DEP-829,旋转电机保护测控装置,41,主要装置功能介绍,保护测控一体化装置（,DEP-822),主要保护功能,三段式定时限复合电压闭锁方向过流,反时限过流（三种特性可选）,前加速、后加速及手合后加速,三相三次重合闸,分布式低周减载,零序过流保护及接地选线,故障录波及故障报文记录,42,主要装置功能介绍,110,kV,线路及主变遥测装置（,DEP-168),模拟量（交流）采集：,110,KV,线路三相电流、电压，有功、无功功率，频率、功率因数。,主变各侧三相电流、电压，有功、无功功率，频率、功率因数。,43,主要装置功能介绍,遥控、遥调装置（,DEP-180),遥控输出在装置内部设定了多级软件和硬件闭锁，当且仅当正确的遥 控命令下达时各级闭锁才开放。,上位机下达遥控命令必须经过,选择对象上位机下发命令下位机返校命令上位机命令确认下位机执行操作,几个步骤,遥控：110,KV,线路断路器、主变各侧断路器及有可控条件的隔离开关、接地刀。,复归：事故及预告信号复归,遥调：主变分接头升/降/停控制,44,主要装置功能介绍,总控装置（,DEP-100),根据通信规约的要求，把在当地采集的各种实 时信息处理之后送往调度控制中心。,具有转发功能和一发多收的功能，同时可以不同规约、不同速率向多个主机传送信息，并接收主站的控制命令和设置命令,内置系统规约库，管理网络上各模块之间的通信以及主站选择，同时 管理本变电站智能化电力公用设备与本系统的通信,内置网卡，对间隔层保护进行数据管理转发。,45,结束语,谢谢，请与我们联系!,上海申瑞电力自动化科技有限公司,021-64953658，64954018,www.sunrise-,46,
