水景工程2.ppt

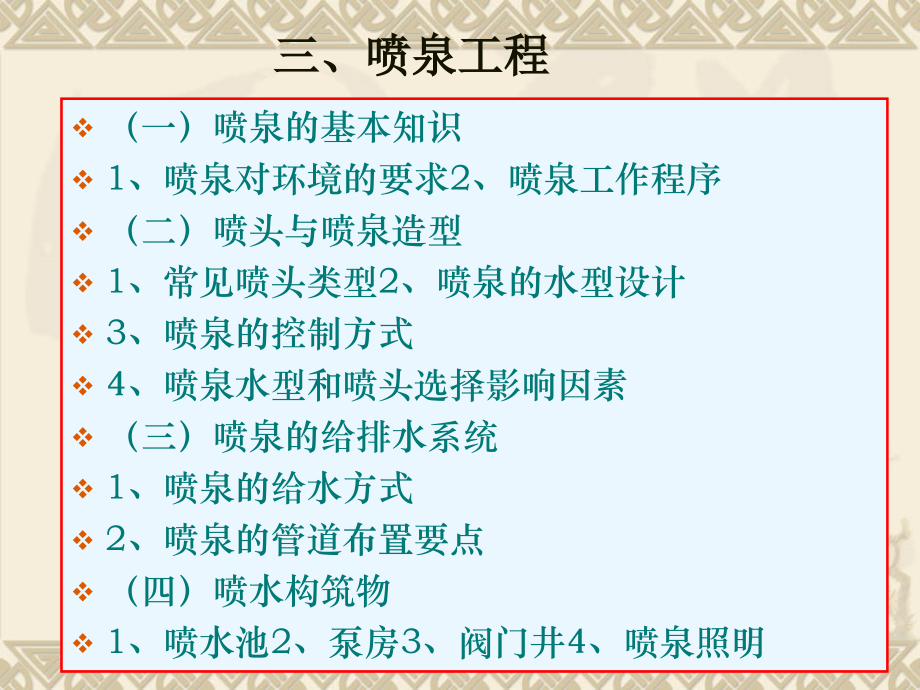

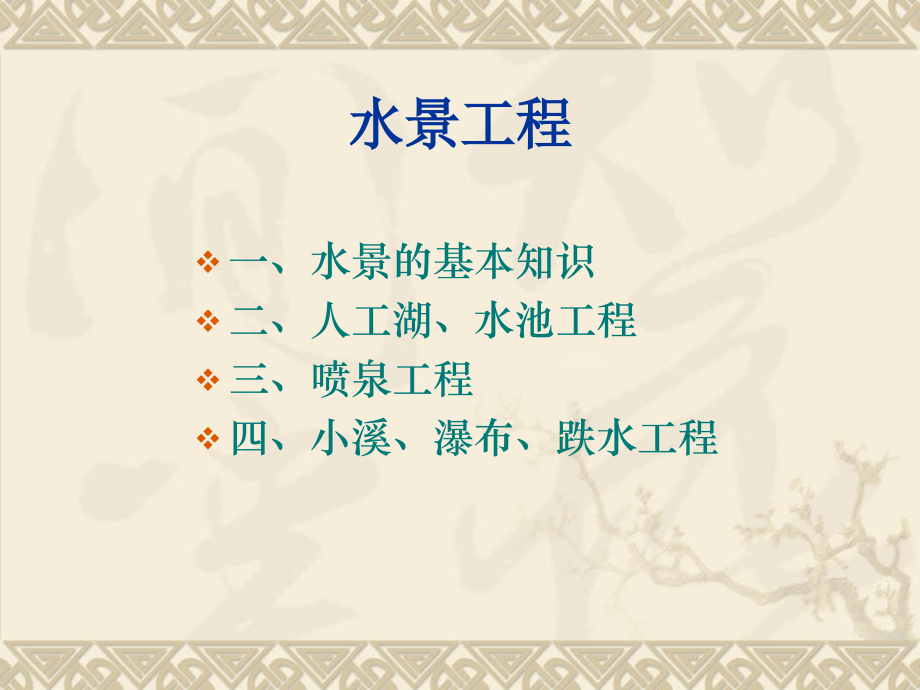

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,水景工程,一、水景的基本知识,二、人工湖、水池工程,三、喷泉工程,四、小溪、瀑布、跌水工程,（一）喷泉的基本知识,1,、喷泉对环境的要求,2,、喷泉工作程序,（二）喷头与喷泉造型,1,、常见喷头类型,2,、喷泉的水型设计,3,、喷泉的控制方式,4,、喷泉水型和喷头选择影响因素,（三）喷泉的给排水系统,1,、喷泉的给水方式,2,、喷泉的管道布置要点,（四）喷水构筑物,1,、喷水池,2,、泵房,3,、阀门井,4,、喷泉照明,三、喷泉工程,（一）喷泉的基本知识,1,、喷泉对环境的要求,（,1,）,喷泉设计必须与环境取得一致,。,设计时，要特别注意喷泉的主题、形式和喷水景观。做到主题、形式和环境相协调，起到装饰和渲染环境的作用。,主题式喷泉,要求环境能提供足够的喷水空间与联想空间；,装饰性喷泉,要求浓绿的常青树群为背景，使之形成一个静谧悠闲的园林空间；而与,雕塑组合的喷泉,，需要开阔的草坪与精巧简洁的铺装衬托；庭院、室内空间和屋项花园的,喷泉小景,，最宜衬以山石、草灌花木；,节日用的临时性喷泉,，最好用艳丽的花卉或醒目的装饰物为背景，使人备感节日的欢乐气氛。,澳大利亚堪培拉,:,水柱划破了水面的宁静,给周围带来了生机,香港九龙公园,集射喷头产生的水柱,奥地利维也纳,奥地利人更注重雕塑人物与水景之间“神”的沟通,与雕塑相结合的喷泉,西方人“玩水”更讲科学和意境,灯光使雪松形成的冰山更具有震撼力,北京中关村软件园：灯光使涌泉表现出篝火的效果。,北京东方广场：直流喷头的简单水型组合,北京友谊宾馆：,礼花树喷头更适合布置在堆石中。,雾中的古韵春色,北京郡王府,（,2,）为了欣赏方便，喷泉周围一般应有足够的铺装空间。,据经验，大型喷泉其欣赏视距为中央喷水高度的,3,倍；中型喷泉其欣赏视距为中央喷水高度的,2,倍；小型喷泉其欣赏视距为中央喷水高度的,1,1.5,倍。,注：可用缩短视距，造成仰视的效果，强化喷水的高度。,德国林德霍夫林园,在无风的情况下，集射喷头可以形成完美的塔形,密集的雪松与环型的直流组合，表现出“有形”与“无形”,北京东方广场,2,、喷泉工作程序,喷泉的工作流程是：水源通过,水泵,提水将其送到,供水管,，进入,分水槽或分水箱,（主要是使各喷头有同等的压力），再经过,控制阀门,，最后至,喷嘴,，喷射出各式各样的水姿。,如果喷水池水位升高超过设计水位，水就由溢水口流出，进入排水井排走。喷泉采用循环供水，多余的溢水回送到泵房，作为补给水回收。时间长了出现泥沙沉淀，可通过格栅沉泥井进入泄水管清污，污物由清污管进排水井排出，从而保证池水的清洁。,（二）喷头与喷泉造型,1,、常见喷头类型,喷头外观要求美观、耗能小。用来制造喷头的材料应具有耐磨、防锈、不易变形等特点。目前，生产厂家常用铜或不锈钢制作，此类喷头质量好，寿命长，应用广泛。近年来也有用铸造尼龙（己内铣氨）制作喷头，这种喷头具有耐磨、自润滑性好、加工容易、轻便、成本低等优点，但易老化，寿命短，适用于低压喷水。,（,1,）单射流喷头,单射流喷头是喷泉中应用最广的一种喷头，是压力水喷出的最基本形式。它不仅可以单独使用，也可以组合、分布为各种阵列，形成多种式样的喷水水形图案。,高高的水柱弥补了摄影构图方面的缺陷,德国古典园林公园,（,2,）喷雾喷头,喷头内部装有一个螺旋状导流板，使水具有圆周运动，水喷出后，形成细细的弥漫的雾状水滴。,雾中的古韵春色,北京郡王府,（,3,）环型喷头,喷头的出水口为环型断面，即外实内空，使水形成集中而不分散的环型水柱。它以雄伟、粗犷的气势跃出水面，给人们带来一种向上激进的气氛。,（,4,）旋转喷头。,利用压力水由喷嘴喷出时的反作用力或其他动力带动回转器转动，使喷嘴不断地旋转运动，从而丰富了喷水造型，喷出的水花或欢快旋转或飘逸荡漾，形成各种扭曲线型，婀娜多姿。,（,5,）扇型喷头。,这种喷头的外形很像扁扁的鸭嘴。它能喷出扇形的水膜或像孔雀开屏一样美丽的水花。,鸭嘴扇形喷头,可调扇形喷头,（,6,）多孔喷头。,多孔喷头可以由多个单射流喷嘴组成一个大喷头；也可以由平面、曲面或半球型的带有很多细小孔眼的壳体构成喷头，它们能呈现出造型各异的盛开的水花。,（,7,）变形喷头,变形喷头的种类很多，它们共同的特点是在出水口的前面有一个可以调节的、形状各异的反射器。水流通过反射器，起到使水花造型的作用，从而形成各式各样的、均匀的水膜，如牵牛花型、半球型、扶桑花型等。,牵牛花形,半球形,（,8,）蒲公英型喷头,这种喷头是在圆球形壳体上，装有很多同心放射状喷管，并在每个管头上装有一个半球型变形喷头。因此，它能喷出像蒲公英一样美丽的球型或半球型水花。它可以单独使用，也可以几个喷头高低错落地布置，显得格外新颖、典雅。,蒲公英形,（,9,）吸力喷头,是利用压力水喷出时，在喷嘴的喷口附近形成负压区。由于压差的作用，它能把空气和水吸入喷嘴外的环套内，与喷嘴内喷出的水混合后一并喷出。这时水柱的体积膨大，同时因为混入大量细小的空气泡，形成白色不透明的水柱。吸力喷头又可分为吸水喷头、加气喷头和吸水加气喷头。,（雪松）吸力喷头,加气喷头,涌泉喷头,香港丽晶酒店,:,雪松喷头紧密排列,营造出一种冰山的效果,灯光使雪松形成的冰山更具有震撼力,（,10,）组合式喷头,由两种或两种以上形体各异的喷嘴，根据水花造型的需要，组合成一个大喷头，叫组合式喷头，它能够形成较复杂的花形。,2,、喷泉的水型设计,喷泉水型是由,不同种类的喷头、喷头的不同组合与喷头的不同俯仰角度,三个方面因素共同造成的。,从喷泉水型的构成来讲，其基本构成要素，就是由不同形式喷头喷水所产生的不同水型，即,水柱、水带、水线、水幕、水膜、水雾、水花、水泡,等等。而由这些水型要素按照设计的图样进行不同的组合，就可以造出千变万化的水型。,3,、喷泉的控制方式,喷泉喷射水量、喷射时间的控制和喷水图样变化的控制，主要有以下三种方式：,（,1,）,手阀控制,。这是最常见和最简单的控制方式，在喷泉的供水管上安装手控调节阀，用来调节各管段中水的压力和流量，形成固定的喷水水姿。,（,2,）,继电器控制,。通常用时间继电器按照设计时间程序控制水泵、电磁阀、彩色灯等的起闭，从而实现可以自动变换的喷水水姿。,（,3,）,音响控制,。声控喷泉是利用声音来控制喷泉喷水水形变化的一种自控泉。它一般由以下几部分组成：,声电转换、放大装置：通常是由电子线路或数字电路、计算机组成。,执行机构：通常使用电磁阀来执行控制指令。,动力设备：用水泵提供动力，并产生压力水。,其他设备：主要有管路、过滤器、喷头等。,音响控制喷泉,现有许多喷头的使用条件是有很多不同的。,（,1,）声音：,有的喷头水噪音很大，如,单射流喷头、环形喷头,；而有的是有造型而无声，很安静，如,变形喷头（牵牛花型、半球型）,。,4,、喷泉水型和喷头选择影响因素,（,2,）风力的干扰：,有的喷头受外界风力影响很大，如,变形喷头,，此类喷头形成的水膜很薄，强风下几乎不能成型；有的则不受什么影响，如,吸力喷头（涌泉形）,。,（,3,）水质的影响：,有的喷头受水质的影响很大，水质不佳，动辄堵塞，如,蒲公英形喷头,，堵塞局部，破坏整体造型。但有的受水质影响很小，如,单射流喷头,。,（,4,）,高度和压力：,各种喷头都有其合理、高效的喷射高度。例如，要喷得高，可选用,环形喷头,，而儿童游乐场所为安全起见，要选用低压喷头。,（,5,）水姿的动态：,多数喷头安装后或调整后是按固定方向喷射的，如,单射流喷头,；还有一些喷头是动态的，如,旋转喷头,，在机械和水力的作用下，喷头可按预定的轨迹前进。,多数喷头是安装在水面之上的，但是,吸力型喷头,是安装在水面之下的，因水面的波动，喷射的水姿会呈现起伏动荡的变化，使用此类喷头，还要注意水池会有较大的波浪出现。,（,6,）水色：,多数喷头喷射的水色是透明无色的。而,吸力喷头,，喷头处由于空气和水混合，故射流是不透明白色的；,喷雾喷头,则在阳光照射下才会产生瑰丽的彩虹。,总之，各厂家喷头的产品不尽相同，除了造型、艺术要求处，还有一个要求就是因地制宜、合理选择主要喷射水姿。如室内广场风小、灰少、就可选择前述圆形、牵牛花、喇叭花等变形喷头为主要造型，射流纤细些，变化多一些也无关系。而室外开阔处就不宜。,（三）喷泉的给排水系统,1,、喷泉的给水方式,（,1,）由,自来水直接给水,。流量在,2-3L,s,以内的小型喷泉，可直接由城市自来水供水。使用过后的水通过园林雨水管网排除掉。,（,2,）,泵房加压用后排掉,。为了确保喷水有稳定的高度和射程，给水需经过特设的水泵房加压，喷出后的水仍排入雨水管网。,（,3,）,泵房加压，循环供水,。为确保喷水具有必要的、稳定的压力和节约用水，对于大型喷泉，一般采用循环供水。循环供水的方式可以设水泵房。,（,4,）,潜水泵循环供水,。将潜水泵放置在喷水池中较隐蔽处或低处，直接抽取池水向喷水管及喷头循环供水。这种供水方式的水量有一定限度，因此适用于小型喷泉。,2,、喷泉的管道布置要点：,喷泉管网主要由输水管、配水管、补给水管、溢水管、泄水管及供电线路等组成。以下是管网布置时应注意的几个问题：,（,1,）喷泉管道要根据实际情况布置。装饰性小型喷泉，其管道可直接埋入土中，或用山石、矮灌木遮盖。大型喷泉，分主管和次管，主管要敷设在可通行人的地沟中，为了便于维修应设检查井；次管直接置于水池内。管网布置应排列有序，整齐美观。,（,2,）为了使喷泉获得等高的射流，喷泉配水管网多采用环形十字供水。,（,3,）为防止池水上涨造成溢流，池内应设溢水管，,溢水口面积应是进水口面积的,2,倍，要在其外侧配备拦污栅，但,不得安装阀门,。溢水管要有,3,的顺坡，直接与泄水管连接。,（,4,）水池中应设补给水管，随时补充水量损失，以保持水位稳定。,与城市给水管网相连,（,5,）泄水口要设于池底最低处，用于检修和定期换水时的排水。管径,l00mm,或,150mm,，也可按计算确定，安装单向阀门，和公园水体或城市排水管网连接。,（,6,）连接喷头的水管不能有急剧变化，要求连接管至少有,20,倍其管径的长度。,（,7,）喷泉所有的管线都要具有不小于,2,的坡度，便于停止使用时将水排空；所有管道均要进行防腐处理；管道接头要严密，安装必须牢固。,（,8,）管道安装完毕后，应认真检查并进行水压试验，保证管道安全，一切正常后再安装喷头。为了便于水型的调整，每个喷头都应安装阀门控制。,（,9,）,喷泉照明线路多为内侧给光，给光位置为喷高,2/3,处。,（四）喷水构筑物,1,、喷水池：形状、大小、结构、其他设施,2,、泵房：地上式泵房、地下式泵房、半地下式泵房,3,、阀门井：给水阀门井、排水阀门井,4,、喷泉照明：,水上环境照明,水下照明：灯具安装于水下,5cm,处,课后思考作业题,1,、构思一种园林氛围，并思考在此园林内设计什么样水池喷泉，才能够达到环境的协调统一？,2,、喷头的种类有那些？（作业）,3,、喷泉水型和喷头选择影响因素？（作业）,
