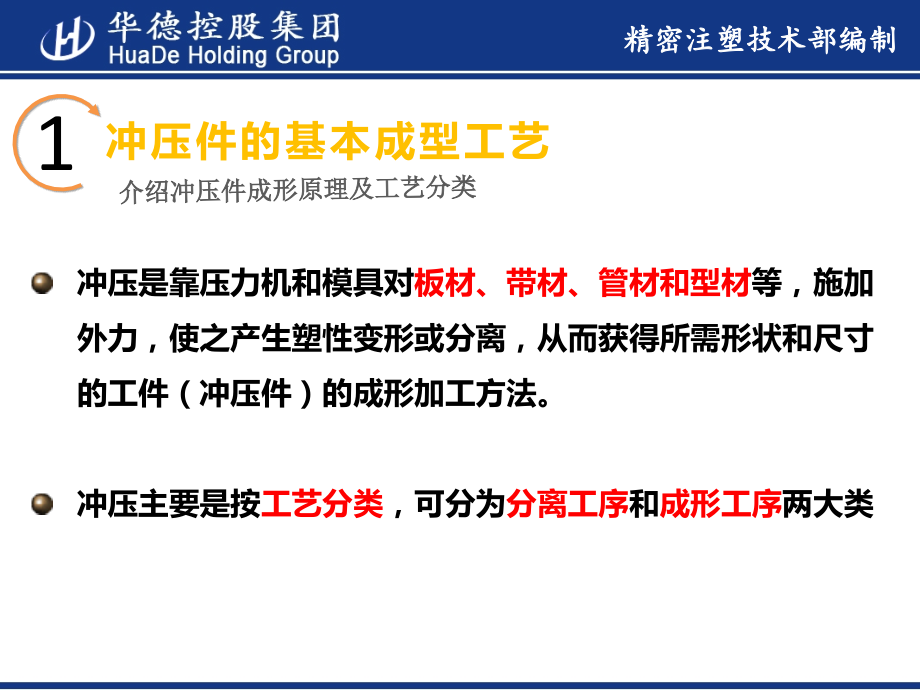

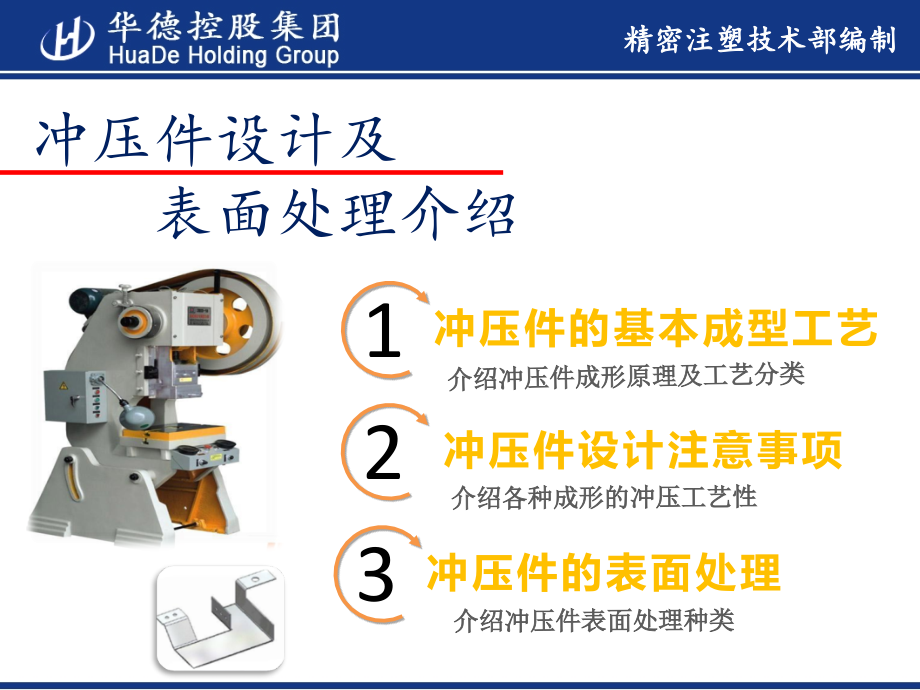

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,精密注塑技术部编制,冲压件设计及,表面处理介绍,1,冲压件的基本成型工艺,介绍冲压件成形原理及工艺分类,2,冲压件设计注意事项,介绍各种成形的冲压工艺性,3,冲压件的表面处理,介绍冲压件表面处理种类,冲压是靠压力机和模具对,板材、带材、管材和型材,等，施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。,冲压主要是按,工艺分类,，可分为,分离工序,和,成形工序,两大类,精密注塑技术部编制,1,冲压件的基本成型工艺,介绍冲压件成形原理及工艺分类,分离工序（冲裁工序）,精密注塑技术部编制,其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求。,分离工序：冲裁（落料、冲孔）、剪切、切口、切边、剖切,精密注塑技术部编制,用冲模沿封闭曲线冲切，冲下的部分是零件。用于制造各种平板形状的零件。,落料,zzzzzzzzz,分离工序（冲裁）,废料,零件,用冲模沿封闭曲线冲切，冲下的部分是废料。用于制造各种平板形状的零件。,冲孔,用冲模沿不封闭的曲线进行分切产生分离,切断,将成型零件边缘切齐或者一定形状切成。,修边,零件,废料,精密注塑技术部编制,冲裁时板料的,变形过程,变形过程,模具间隙正常时，金属材料的冲裁过程可分三个阶段,弹性变形阶段,板料产生弹性压缩，弯曲和拉伸等变形,塑性变形阶段,板料的应力达到屈服极限，板料开始产生塑性剪切变形,断裂分离阶段,已成形的裂纹沿最大应变速度方向向材料内延伸，呈楔形状发展,冲裁时板料的变形过程,弹性变形,材料在受到外力作用时产生变形或者尺寸 的变化，而 且能够恢复的变形叫做弹性变形。,塑性变形,是,指材料在外力作用下,产而在,外力去除后不能恢复的那部分变形。,精密注塑技术部编制,冲裁后板料断面分为,四个部分,光亮带,塌角,剪裂带,毛刺,精密注塑技术部编制,成形工序,是使板料在不破坏的条件下发生塑性变形，制成所需形状和尺寸的工件。,成形工序：弯曲、卷圆、扭曲、拉深、变薄拉深、翻边（孔的翻边、外缘翻边）、缩口、扩口、起伏、卷边、涨形、旋压、整形、校平、压印、挤压（正挤压、反挤压、复合挤压）。,精密注塑技术部编制,把板料毛坯制成各种开口空心的零件。,拉延,zzzzzzzzz,成形工序,将板料或半成品的边缘沿一定曲线一定曲率成形成竖立的边缘。,翻边,为了提高已成型零件的精度或获得小的圆角半径而采用的成形方法。,整形,在预先冲孔的板料或半成品制成竖立边缘。,翻孔,将板料沿直线弯成各种形状。,弯曲延,R,精密注塑技术部编制,2,冲压件设计注意事项,介绍各种成形的冲压工艺性,冲裁冲压件的冲压工艺性,弯曲件的冲压工艺性,拉深件的冲压工艺性,缩孔、翻边、膨胀的成形介绍,设 计 要 点,精密注塑技术部编制,冲裁冲压件的冲压工艺性,1,）,.,冲裁件的,形状,和,角度,冲裁件的形状设计应尽可能简单、对称，使排样时废料最少,冲裁件拐角应避免锐角，宜有适当的圆角,不合理,合理,精密注塑技术部编制,冲裁件的结构尺寸（如孔径、孔距等）必须考虑材料的厚度。,2,）,.,冲孔最小孔径 （,冲孔时孔径不宜太小,）最小尺寸如下表,精密注塑技术部编制,a,a,a,a,3,）,.,最小孔,间距,和,孔边距,冲裁件的孔与孔之间、孔与边缘之间的距离不应过小,硬 钢：,a=,（,1.31.5,）*,t,黄铜 、软钢：,a=,（,0.91.0,）*,t,紫铜、铝、锌：,a=,（,0.750.8,）*,t,不合理,合理,精密注塑技术部编制,4,）,.,凸出悬臂,和,凹槽,的最小宽度,冲裁件的凸出悬臂和凹槽宽度不宜过小，否则会降低模具寿命和工件质量,不合理,合理,精密注塑技术部编制,弯曲件的冲压工艺性,1,）,.,材料弯曲时，弯曲圆角当超过材料的极限强度时，就会产生裂缝和折断，,应避免过小的弯曲圆角半径,2,）,R,角的设定最好不要大于其自身,1.5,倍材料厚度,。因为,R,角过大弯曲过后其回弹也很大,。,t,精密注塑技术部编制,3,）,.,弯曲件的弯曲高度不要太长，同时,H,也不可以过小，特别是材料,t,2mm,的时候,h,过小,(,切记,),，会使弯曲困难，很难得到形状准确的零件。,弯曲件弯角成,90,时，为了便于成形应使弯曲件直边高度,h,2t,，当,h=1.3t-2t,时，应使,R0,或采用压凹槽等弯曲方法，见下图。,精密注塑技术部编制,4).,弯曲件的弯曲线尽量不要设计在宽度突变的地方（如下图），以避免撕裂。,如果非要设计在宽度突变的地方，可以在宽度突变处预先冲好工艺孔或工艺槽。,精密注塑技术部编制,5,）,.,对于有孔的弯曲件，如果孔位于弯曲的附近，弯曲的时候会使孔变形。,解决措施：使这些孔分布在变形区域之外。,如下图对于弯曲件，从孔边到弯曲半径,R,中心的距离取为：当,t2mm,的时,lt,；当,t2mm,的时，,l2t,。,错误设计,建议设计,精密注塑技术部编制,6,）,.,当弯曲件由宽、窄两部分组成时，过渡处距离,LR,，见下图。,7).,对称件的弯曲，左右弯曲半径应该一致，以便保证弯曲过程中的受力平衡，以防止在弯曲过程中产生滑动，见下图。,精密注塑技术部编制,8,）,.,在设计弯曲件的时候，由于弯曲的形状和整体冲压件的形状不规则，所以，就要在冲压件上设计基准孔或基准边以及标注公差的一些基准。,如：面、边、孔等，但是尽量不要把基准设定在很难测量的地方如：空间的圆心、很难判定的元素等，见下图。,精密注塑技术部编制,9,）,.,在设计弯曲件的时候，要考虑折弯前材料展开,长度（方向）,是否有,足够的空间,（两片之间距离,t),折弯,方向,koala,折弯方向设计错误,展开后有干涉,展开方向正确,展开后无干涉,折弯,距离,koala,折弯高度设计错误,展开后有干涉,折弯方向正确,展开后无干涉,精密注塑技术部编制,拉伸件的冲压工艺性,1,）拉深概念,利用模具将平板毛坯冲压成各种开口的空心零件，或将已制成的开口空心件压制成其他形状和尺寸空心件的一种冲压加工方法。,精密注塑技术部编制,拉深工艺分类,1,）按壁厚变化情况分：,一般拉深（工件壁厚不变,),变薄拉深（工件壁厚变薄）,2,）按使用的毛坯的形状分：,第一次拉深（使用平板毛坯）,以后的各次拉深（以开口空,心件为毛坯）,精密注塑技术部编制,3,）拉深变形过程：,平面凸缘部分（主要变形区）,凹模圆角部分（过渡区）,筒壁部分（变形区）,凸模圆角部分（过渡区）,筒底部分（小变形区）,4,）拉深过程中毛坯各部分变化：,精密注塑技术部编制,缩孔、翻边、膨胀的成形介绍,成形类别,简图,成形原理,模具简图,翻边,在坯料的平面部分或曲面部分上，利用模具的作用，使之沿封闭或不封闭的曲线边缘形成有一定角度的直壁或凸缘的一种成形工序,缩口,缩口是将预先成形好的圆筒件或管件坯料，通过缩口模具将其口部缩小的一种成形工序,膨胀,用模具对空心件加向外的径向力，使局部直径扩张的一种成形工序,精密注塑技术部编制,1,、避免直角，圆弧过渡,2,、孔与孔，孔与边，孔与弯曲处之间有足够距离,3,、弯曲半径不能过小，折弯高度适宜,4,、薄板可以通过加强筋方式提高刚度和强度,5,、注意板料的纤维方向,冲压,件,结构设计要点,精密注塑技术部编制,3,冲压件的表面处理,介绍冲压件表面处理种类,冲压产品的表面处理包括电镀（锌,镉,铜,铬,锡,镍,金,银等）、静电涂喷、喷漆、电泳、丝网印刷等处理方式。,应用比较广泛的有喷塑、喷漆、发黑、电泳、镀锌、镀镍等,防护性电镀，如镀锌；耐磨性电镀，如镀硬铬；提高可焊性电镀，如镀锡；增强导电性，如镀银、镀金。,功能性电镀料,zzzzzzzzz,电镀,镀金，镀银，镀铜，镀镍，镀装饰铬等例如：金属标牌,装饰性电镀料,表面处理最为广泛的是电镀,精密注塑技术部编制,电镀,镀层金属或其它不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性（镀层金属多采用耐腐蚀的金属）、增加硬度、防止磨耗、提高导电性、润滑性、耐热性和表面美观,精密注塑技术部编制,电泳,电泳是电泳涂料在阴阳两极。施加于电压作用，带电荷之涂料离子移到阴极，并与阴极表面所产生之碱性作用形成不溶解物，沉积于工作表面。,电泳表面处理工艺的特点：,电泳漆膜具有丰满、均匀、平整、光滑的优点，电泳漆膜的硬度、附着力、耐腐、冲击性能、渗透性能明显优于其它涂装工艺,精密注塑技术部编制,发黑,钢制件的表面发黑处理，也有被称之为发蓝的，其原理是将钢铁制品表面迅速氧化，使之形成致密的氧化膜保护层，提高钢件的防锈能力。发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种,镀锌、锡,镀锌、锡是指在金属、合金或者其它材料的表面镀一层锌以起美观、防锈等作用的表面处理技术。现在主要采用的方法是热镀锌。,精密注塑技术部编制,磷化,磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提供漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑使用,精密注塑技术部编制,喷涂,利用压力或静电力将油漆或粉末附着在工件表面，使工件有防腐蚀和外观装饰作用。,烤漆,在基材上打上底漆、面漆，每上一遍漆，都送人无尘恒温烤房，烘烤。,精密注塑技术部编制,钝化,其钝化的机理可用薄膜理论来解释，即认为钝化是由于金属与氧化性质作用，作用时在金属表面生产一种非常薄的、致密的、覆盖性能良好的、牢固地吸附在金属表面上的钝化膜。这层膜成独立相存在，通常是氧化金属的化合物、它起着把金属与腐蚀介质完全隔开的作用，防止金属与腐蚀介质接触，从而使金属基本停止溶解形成钝化态达到防腐蚀的作用,精密注塑技术部编制,谢谢,各位的观看,
