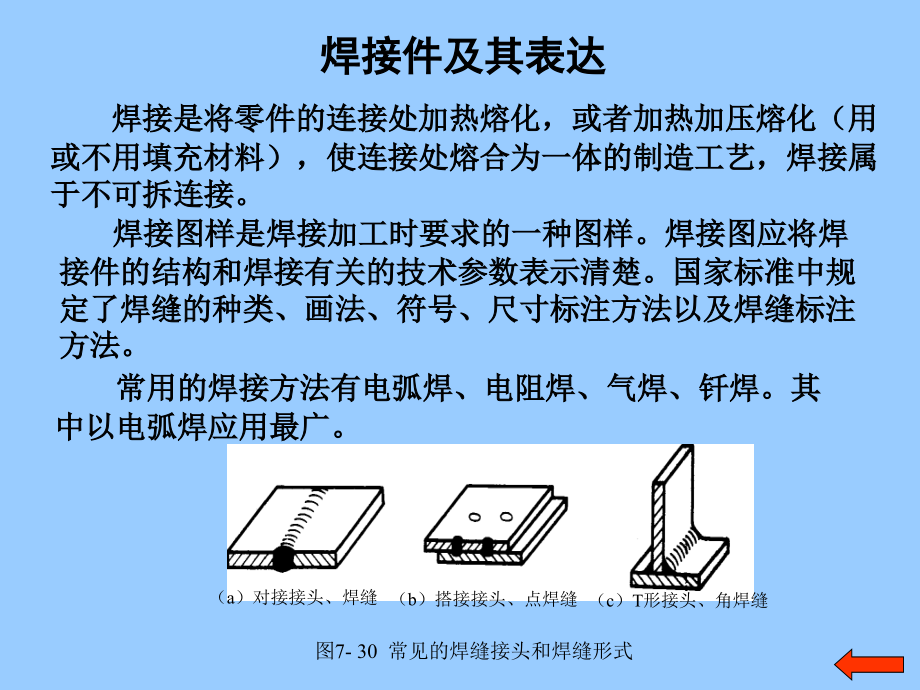

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,焊接及其表达,霍光青,20051105,焊接件及其表达,焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。,焊接图样是焊接加工时要求的一种图样。焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。国家标准中规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法。,常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊应用最广。,图,7-30,常见的焊缝接头和焊缝形式,（,a,）,对接接头、焊缝,（,b,）,搭接接头、点焊缝,（,c,）,T,形接头、角焊缝,表,7-1,常用焊缝基本符号,焊缝的表示方法,（,1,）、焊缝的结构形式用,焊缝代号,来表示，焊缝代号主要由：,基本符号、辅助符号、补充符号,、,指引线,和,焊缝尺寸,等组成。常见焊缝的基本符号如表,7-1,所示，它用来说明焊缝横截面的形状，线宽为标注字符高度的,1/10,，如字高为,3.5mm,，,则符号线宽为,0.35mm,。,辅助符号见表,7-2,所示，它是表示焊缝表面形状的符号，如凸起或凹下等；,补充符号见表,7-3,所示，它是用来表示焊缝的范围等特征的符号。,表,7-2,焊缝的辅助符号,（,2,）、指引线采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（,90,夹角的两条细实线），如图,7-31,所示。,图,7-31,焊缝的指引线,（,3,）、箭头线对于焊缝的位置一般没有特殊的要求。当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单边,V,形焊缝、带钝边的单边,V,形焊缝、带钝边的单边,J,形焊缝时，箭头线应当指向有坡口一侧的工件。如图,7-32a,、,b,所示。,图,7-32,基本符号相对基准线的位置,(U,、,V,形组合焊缝,),(a),(b),(c),（,4,）、基准线的虚线也可以画在基准线实线的上方，如图,7-32c,所示。,（,5,）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如图,7-33,中的角焊缝符号。当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如图,7-32c,中的,V,形焊缝的标注以及,7-33,中下方的角焊缝。,图,7-33,基本符号相对基准线的位置（双角焊缝）,图,7-34,双面焊缝（单边,V,形焊缝）,（,6,）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如图,7-34,、,7-35,所示。,（,7,）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。,图,7-35,对称焊缝（角焊缝）标注,（,8,）、焊缝的尺寸符号为：,高度方向,长度方向,图,7-36,焊接尺寸符号及意义,在焊缝基本符号的左侧标注焊缝横截面上的尺寸，如钝边高度,P,、,坡口深度,H,，,焊角高度,K,等。如果焊缝的左侧没有任何标注又无其它说明时，说明对接焊缝要完全焊透。,在焊缝基本符号的右侧，标注焊缝长度方向的尺寸，如焊缝段数,n,、,焊缝长度,l,、,焊缝间隙,e,。,如果基本符号右侧无任何标注又无其它说明时，表明焊缝在整个工件长度方向上是连续的。,在焊缝基本符号的上侧或下侧，标注坡口角度,；,坡口面角度,和根部间隙,b,。,在指引线的尾部表注相同焊缝的数量,N,和焊接方法。,焊缝标注与说明见表,7-4,。,表,7-4,常见焊缝标注及说明,图,7-37,焊接装配图实例（支架）,在,CAXA,电子图板中的尺寸标注中提供了焊接符号的标注方法。选择尺寸标注中的焊接符号将弹出如图,7-38,所示的对话框。,图,7-38 CAXA,电子图板的焊接符号标注,图,7-38,中包含了焊接符号中的基本符号、辅助符号、补充符号，使用时直接点击的图标，并在相应的尺寸编辑框中输入焊缝尺寸数值，按下对话框中的“确定”即可进行标注。如果箭头线两侧都有焊接符号，两侧焊接符号相同时虚线位置选“无”（不要虚线），两侧焊缝不同时，应当选择虚线的位置，并选择对话框右侧的符号位置“下”，标注另一侧的焊缝符号及数值。对于对称焊缝，只选基本符号即可。,在,Solid Edge,中，选择工程图工具栏上的焊接符号图标将弹出图,7-39,所示的对话框，选择对应的项目，按下“确定”即可进行标注。对于常用的焊接符号，可以在选择基本参数以后，起名保存，如起名“角焊缝”，按下保存按钮即可，这样以后在标注同类型的焊接符号时，只需在动态工具栏的下拉菜单中选择对应的名称即可进行标注，标注后可用修改属性的方法修改标注的参数（右键单击对应的焊接符号，选择“属性”即可弹出图,7-39,所示的对话框）。,图,7-39 Solid Edge draft,焊接符号的标注,
