旋喷桩演示文稿.ppt

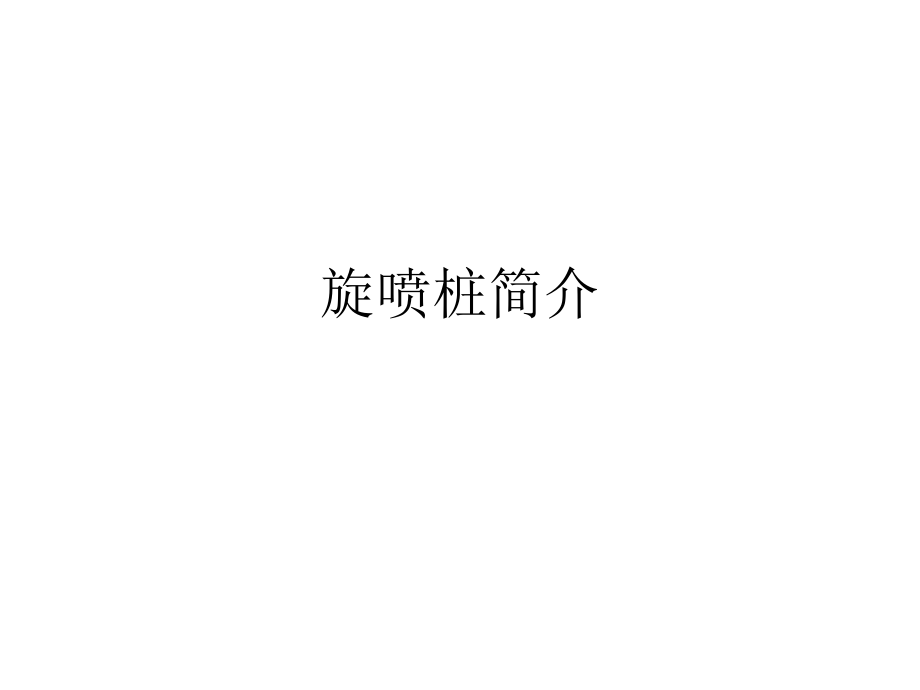

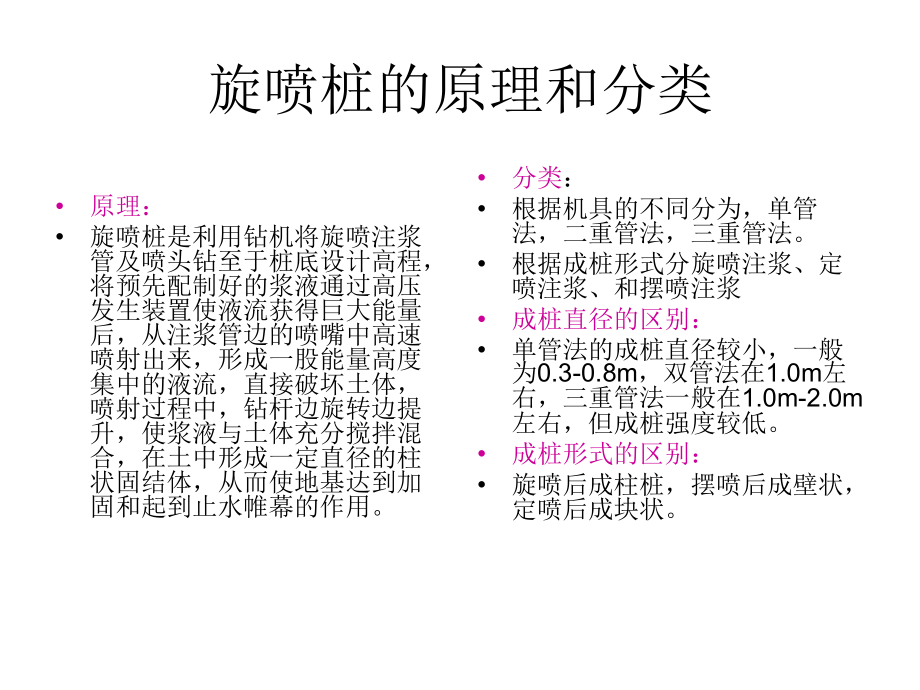

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,旋喷桩简介,旋喷桩的原理和分类,原理：,旋喷桩是利用钻机将旋喷注浆管及喷头钻至于桩底设计高程，将预先配制好的浆液通过高压发生装置使液流获得巨大能量后，从注浆管边的喷嘴中高速喷射出来，形成一股能量高度集中的液流，直接破坏土体，喷射过程中，钻杆边旋转边提升，使浆液与土体充分搅拌混合，在土中形成一定直径的柱状固结体，从而使地基达到加固和起到止水帷幕的作用。,分类,：,根据机具的不同分为，单管 法，二重管法，三重管法。,根据成桩形式分旋喷注浆、定喷注浆、和摆喷注浆,成桩直径的区别：,单管法的成桩直径较小，一般为,0.3-0.8m,，双管法在,1.0m,左右，三重管法一般在,1.0m-2.0m,左右，但成桩强度较低。,成桩形式的区别：,旋喷后成柱桩，摆喷后成壁状，定喷后成块状。,二重管旋喷桩,原理：,用同轴双通道二重注浆管复合喷着高压水泥浆和压缩空气二种介质，以浆液作为喷射流，但在其外围裹着一圈空气流成为复合喷射流。,二重管旋喷桩机械大样,机械示意图,二重管的工艺流程,平台建造、水电管线铺设,旋喷桩机就位,钻入成孔,提升喷射,地面试喷,浆液配置泵送,启动空压机输风,结束移机,孔口补浆,桩体质量检查,观察高喷参数,测放桩位,建造水泥浆,制浆站,拌制水泥浆,废弃泥浆,外运,二重管旋喷桩施工要点,(1),施工前先进行场地平整，挖好排浆沟，做好钻机定位。要求钻机安放保持水平，钻杆保持垂直，其倾斜度不得大于,1.5%,。,(2),旋喷法施工程序为：机具就位贯入注浆管、试喷射喷射注浆拔管及冲洗等。,(3),双管法采用注浆管射水成孔至设计深度后，再一边提升一边进行喷射注浆。,(4),在插入旋喷管前先检查高压水与空气喷射情况，各部位密封圈是否封闭，插入后先作高压水射水试验，合格后方可喷射浆液。如因塌孔插入困难时，可用低压（,0.1,2Mpa,）水冲孔喷下，但须把高压水喷嘴用塑料布包裹，以免泥土堵塞。,二重管旋喷桩施工要点,(5),喷嘴直径、提升速度、旋喷速度，喷射压力、排量等旋喷参数根据现场试验确定。,(6),喷射时，先应达到预定的喷射压力、喷浆量后再逐渐提升注浆管。中间发生故障时，应停止提升和旋喷，以防柱体中断，同时立即进行检查排除故障；如发现有浆液喷射不足，影响桩体的直径时，应进行复核。,(7),喷到桩高后应迅速拔出注浆管，用清水冲洗管路，防止凝固阻塞。,二重管旋喷桩的重点工序,(1),桩位布设。旋喷桩止水帷幕中心孔布设在挡土钻孔灌注桩排外侧，孔位位于两灌注桩之间的中心部位。为保证高压旋喷桩与钻孔桩的有效搭接，防止相邻旋喷桩在砂层中串孔，施工隔孔进行。,(2),旋喷桩施工。机械就位，将注浆管下放至孔底，同时送入压缩空气和水泥浆，由下而上进行喷射作业，技术值班人员必须认真、负责，注意检查浆液初凝时间，气、浆的压力和浆的流量，喷射的提升速度，进冒浆比重和各种参数的测量记录、并整理分析。,二重管旋喷桩的重点工序,(3),充填灌浆。为解决好凝结顶部因浆液析水而出现凹陷现象，当喷射结束后，随即在喷射孔内，进行静压充填灌浆，直至孔口浆面不再下降为止。,(4),冲洗。当喷射完毕，应及时用清水将泵冲洗干净，管内、机内不得残存水泥浆。通常用注浆泵泵入清水，在地面上冲水，以便把注浆管内的水泥浆全部排除。,参考参数,序号,项 目,单 位,数值,1,空气压力,MPa,0.7-0.9,2,水灰比,1:11:0.5,3,水泥浆液压力,MPa,2228,4,浆液流量,L/min,60100,5,提升速度,cm/min,720,6,回转速度,r/min,515,7,水泥浆比重,g/cm3,1.31.49,施工质量控制,（,1,）施工前应检查水泥、外掺剂等的质量，桩位、压力表、流量表的精度和灵敏度。,（,2,）施工中应检查施工参数，包括压力，水泥浆量、提升速度、旋转速度等。,（,3,）施工结束后,28d,，对施工质量进行检查，检验内容有，桩体强度、承载力、平均直径、桩体中心位置、桩体均匀性等。,
