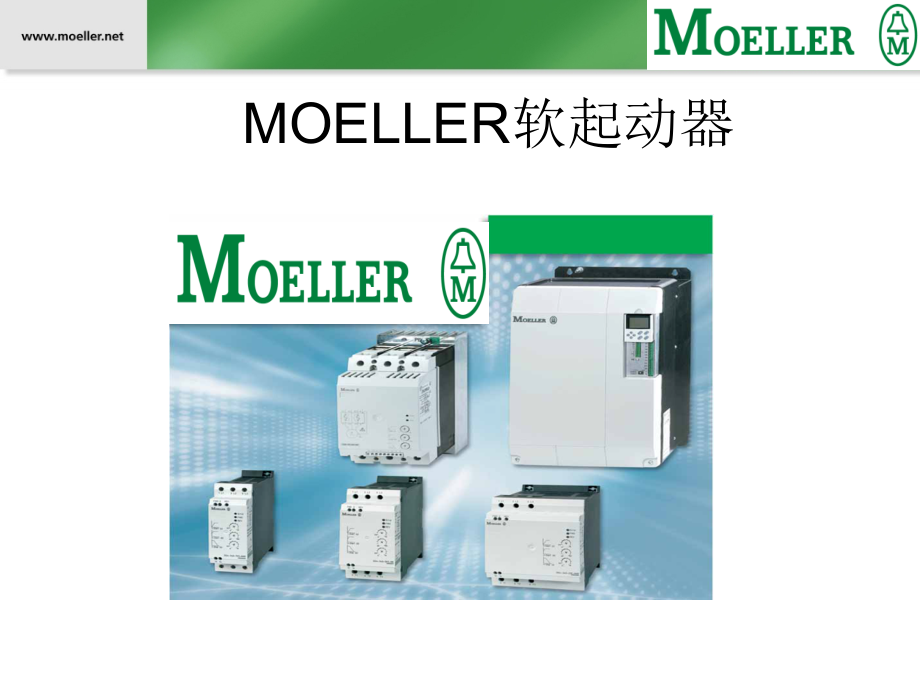

MOELLER软起动器.ppt

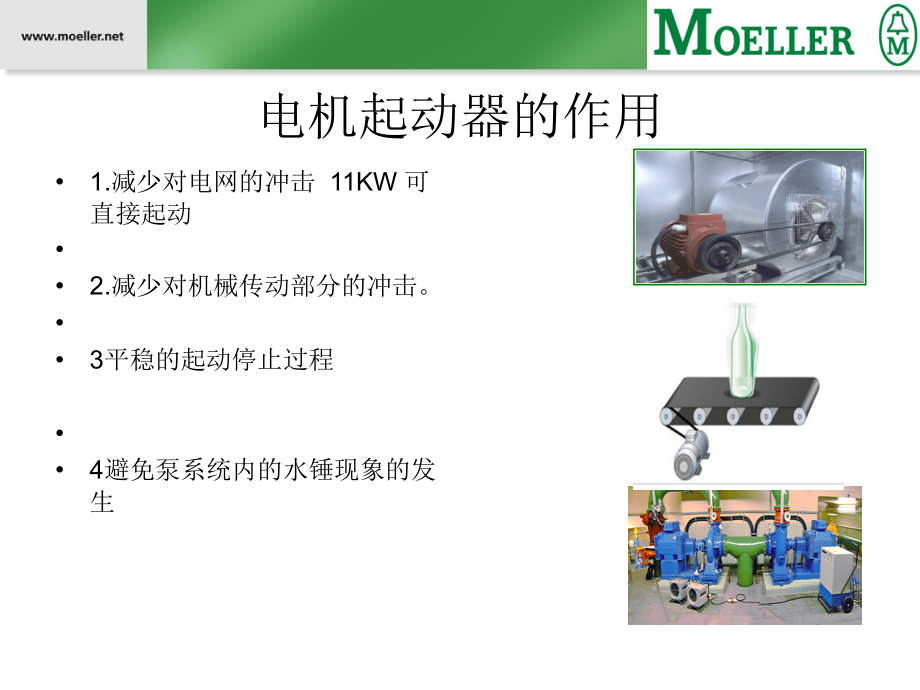

,*,MOELLER,软起动器,电机起动器的作用,1.,减少对电网的冲击,11KW,可直接起动,2.,减少对机械传动部分的冲击。,3,平稳的起动停止过程,4,避免泵系统内的水锤现象的发生,软起动器内部主结构,三相可控,两相可控,MOELLER,专利技术,不对称的延迟角控制,抑制直流电流,高的转矩,=,更好的应用,平稳的马达运行,比得上一个三相控制的软起动器,较小的马达噪音,较小的马达发热,迅速起动,DS6,起动电流,实际二相控制的软起动器的起动电流,.,DS4-*M(R),范围,2.2-11KW,DS4-*MX(R),范围,7.5-15KW,尺寸 长 *宽 *高,2.2kW:14945189.5,4kW,5.5kW:14965189.5,7.5KW-15KW:49,110,189.5,DS6-*-MX,范围,22-110KW,尺寸 长 *宽 *高,22KW-55KW:175,93,139,75KW-110KW:215,108,178,软起动器外形及尺寸,U,e,:3 AC 230.460 V 10%,47.63 Hz 0%,DM4,范围,长 *宽 *厚,7.5-37 kW:290222195,40-75kW:400222195,90-200KW:520640248,250-500KW 610640375,软起动器外形及尺寸,7.5-500KW,11-900KW,DS6,与,NZM,配合,在同一层面下的电源连接,简单的母排连接，不需要特殊的工具,同样的接线端子,在提高,IP,防护等级时，使用同样的保护帽,分别设置起动和停止斜坡,起动时间范围从,1-30,秒,停止时间范围从,0-30,秒,按需调整起动转矩,设定域为,30%,至,100%,DS6,的参数调整,DS6-340-22K-MX,应用,M=3 MotorsR=,反相功能,X=,降低负载循环,+,内部旁路,版本,电压,4=400/500 V,电源,1=13=3,系列,半导体接触器,/,软起动器,驱动,400 V,时,马达的命义功率,型号解释,DS4-340-2K2-MR DS4-340-7K5-MX,DS4-340-11K-MXR,注：,DS6,仅有,MX DM4,没有后缀,例：,各种型号的原理结构,30KW,软起：,DS6-340-30K-MX 5,660.00,元,(,星三角,505*2+387+,辅触,36+,时间继电器,T(441)+,热继,R(586)=2550,),星三角,DILM65A,960*3+1100=3980,元,UP40%,75KW,软起,DS6-340-75K-MX 10542.00,元,星三角,DILM150A,2400*3+1100=8800,元,UP25%,MOELLER,软起与星,-,三角产品价格比较,DS6 DS4,功能性方面,仅仅是最基本的功能,比星三角起动器上档次,价格与星,-,三角相当,尺寸小，与,NZM,配合容易,-MOELLER,专利技术,应用对象,泵,风机,传送带,替代,:,直接起动器,星,-,三角起动器,变压器起动器,应用场合,
