施工组织与进度控制讲座.ppt

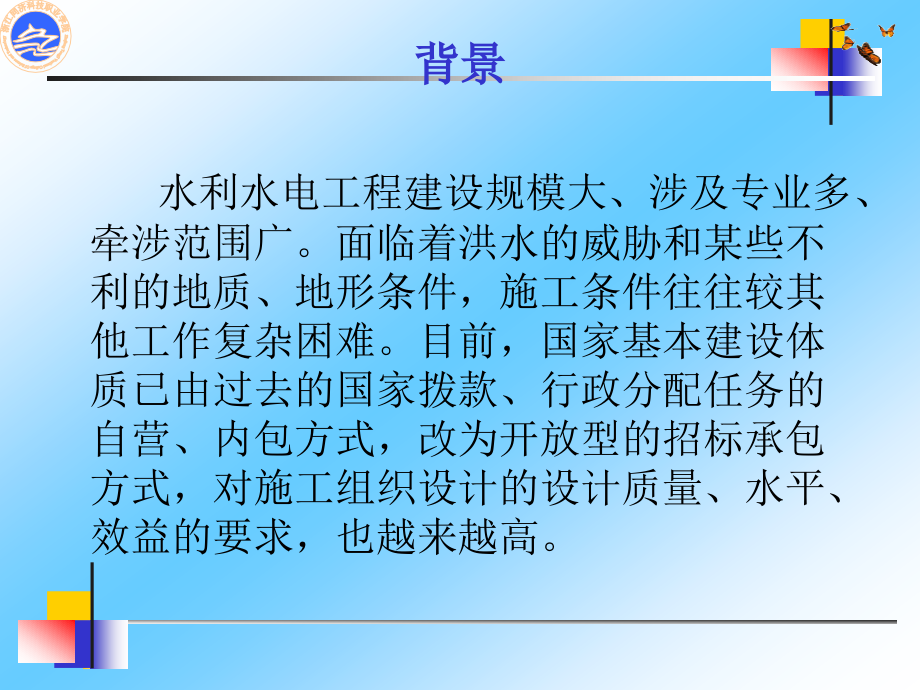

,浙江同济科技职业学院,Zhejiang Tongji Voctional College Of Science and Technology,施工组织与进度管理,背景,水利水电工程建设规模大、涉及专业多、牵涉范围广。面临着洪水的威胁和某些不利的地质、地形条件，施工条件往往较其他工作复杂困难。目前，国家基本建设体质已由过去的国家拨款、行政分配任务的自营、内包方式，改为开放型的招标承包方式，对施工组织设计的设计质量、水平、效益的要求，也越来越高。,在编制招标文件阶段，施工组织设计是确定标底和评标的技术依据，质量好坏关系到能否选定合适的承包单位和提高工程效益等问题。,投标单位在投标时如想在竞争中取胜，也必须做好施工组织设计，才能提出较合适的有竞争性的报价表。,施工组织设计的作用：,施工组织设计是水利水电工程设计的重要组成部分，是编制工程投资估算、总概算及招、投标文件的重要依据。做好施工组织设计，对正确选择坝址、坝型、枢纽布置、优化设计方案、合理组织施工、保证工程质量、缩短建设周期、降低工程造价都具有重要作用。,设计阶段（三个阶段）施工组织设计编制,1,、可行性研究施工组织设计编制要求,初选施工导流方式、导流建筑物形式与布置，初选主体工程的主要施工方法、施工总布置、基本选定对外交通方案和场内主要交通干线布置，估算施工占地；提出控制性工期和分期实施意见，估列主要建材及劳动力。,2,、初步设计施工组织设计编制要求,选定施工导流方案，说明主要建筑物施工方法及主要施工设备，选定施工总布置、总进度及对外交通方案，提出天然（人工）建筑材料、劳动力、供水和供电需要量及来源。,3,、招标设计阶段的施工设计编制要求,在一批准的初步设计的基础上，根据进一步取得的更为精确的基本资料和市场信息进行优化和加深设计，落实施工方案、施工方法及相应的施工工期，并根据项目实施与管理要求，对具体工程合同方面的问题作出规划安排。,水利水电工程施工组织设计,掌握水利水电工程施工组织设计编制的依据与内容,一、水利水电工程施工组织设计文件编制的原则与依据,（一）水利水电工程施工组织设计文件编制原则,1,贯彻执行国家有关法律、法规、标准和技术经济政策。,2,结合实际，因地、因时制宜。,3,统筹安排、综合平衡、妥善协调枢纽工程各部位的施工。,4,结合国情推广新技术、新材料、新工艺和新设备，凡经实践证明技术经济效益显著的科研成果，应尽量采用。,（二）水利水电工程施工组织设计文件编制的依据,1,有关法律、法规、规章和技术标准、法规或条例，地方政府、业主对本工程建设的要求。设计、施工合同中与施工组织设计编制相关的条款。,2,可研究报告及审批意见、上级单位对本工程建设的要求或批件。,3,国民经济各有关部门对本工程建设期间有关要求及协议。,4,当前水利水电工程建设的施工装备、管理水平和技术特点。,5,工程所在地区和河流的自然条件（地形、地质、水文、气象特征和当地建材情况等）、施工电源、水源及水质、交通、环保、旅游、防洪、灌溉、航运、过木、供水等现状和近期发展规划。,6,当地城镇现有修配、加工能力，生活、生产物资和劳动力供应条件，居民生活、卫生习惯等。,7,施工导流及通航等水工模型试验、各种原材料试验、混凝土配合比试验、重要结构模型试验、岩土物理力学试验等成果。,8,工程有关工艺试验或生产性试验成果。,9,勘测、设计各专业有关成果。,（一）水利水电工程施工组织设计文件的内容,初步设计阶段，水利水电工程施工组织设计文件的内容一般包括：施工条件，施工导流，料场的选择与开采，主体工程施工，施工交通运输，施工工厂设施，施工总布置，施工总进度，主要技术供应及附图十个方面。,工程投标和施工阶段,，施工单位编制的,施工组织设计,应当包括下列主要内容：,1,工程任务情况及施工条件分析；,2,施工总方案、主要施工方法、工程施工进度计划、主要单位工程综合进度计划和施工力量、机具及部署；,3,施工组织技术措施，包括工程质量、施工进度、安全防护、文明施工以及环境污染防治等各种措施；,4,施工总平面布置图；,5,总包和分包的分工范围及交叉施工部署等。,二、水利水电工程施工组织设计文件的内容及编制程序,（二）水利水电工程施工组织设计文件的编制程序,1,分析原始资料（拟建工程地区的地形、地质、水文、气象、当地材料、交通运输等）及工地临时给水、动力供应等施工条件。,2,确定施工场地和道路、堆场、附属企业、仓库以及其他临时建筑物可能的布置情况。,3,确定各种主要建材的供应方式和运输方式，及可供应的施工机具设备数量与性能，临时给水和动力供应设施的条件等等。,4,初步拟定施工导流方案。,5,初步编制整个工程的进度计划。,6,进行施工方案的优化,7,确定各种材料、物件、劳动力及机具的需要量,8,确定施工现场的总平面布置，设计施工总平面布置图。,施工组织设计内容,1,、施工导流,导流设计是枢纽设计的重要组成部分，应做好比较方案，从中选择出最有方案，使工程建设大道缩短工期、节省投资的目的。,导流设计要妥善解决从初期导流到后期导流（包括围堰、截流、坝体临时挡水、封堵导流泄水建筑物和水库蓄水）施工全过程中的挡、泄水问题。,施工组织设计内容,导流建筑物能与永久建筑物结合的应尽可能结合。如溢流坝的永久泄洪孔和溢流堰能否承担一部分导流任务，纵向围堰能否与溢流坝的导墙相结合等。,施工组织设计内容,围堰形式选择原则：,安全可靠，能满足稳定、抗渗、抗冲要求。,结构简单，施工方便，宜于拆除并能充分利用当地材料及开挖渣料。,土石围堰能够就地取材修筑，地基适应性墙，造价低，施工简便，是常采用的一种堰形。,施工组织设计内容,分期导流,适用情况：,导流流量大，河床宽，有条件布置纵向围堰。,河床中永久建筑物便于布置导流泄水建筑物。,河床覆盖层不厚。,施工组织设计内容,一期围堰位置的确定须考虑下列因素：,一期先围主河槽部分。,一期工程一般选择在施工场地开阔，交通方便的一岸。,一期修建的永久建筑物要便于布置二期导流泄水建筑物，并有利于枢纽提前受益。,各期永久建筑物工程量大体平衡,一期河床束窄系数,K,一般为,4060%,。,施工组织设计内容,明渠导流适用条件：,河床一岸有较宽台地、垭口或古河道,导流流量大，地质条件不适于开挖导流隧洞,施工期有通航、过木或排冰任务,总工期紧，不具备洞挖经验和设备,施工组织设计内容,导流明渠布置,原则：,导流明渠应布置在较宽台地，垭口或古河道一岸。,渠身轴线伸出上下游围堰外坡脚，水平距离要满足围堰防冲要求。,尽可能缩短明渠轴线长度和避免深挖方。,施工组织设计内容,隧洞导流,适用条件：导流流量不大，坝址河床狭窄两岸地形陡峻，如一岸或两岸地质条件良好，可考虑隧洞导流。,施工组织设计内容,布置原则：,隧洞轴线沿线地质条件良好，足以保证隧洞施工和运行的安全。,隧洞轴线宜按直线布置。,隧洞间净距、隧洞与永久建筑物间距、洞脸和洞顶围堰厚度均应满足结构和应力要求。,隧洞进出口位置应保证力学良好，并伸出堰外坡脚一定距离，以满足围堰防冲要求。,施工组织设计内容,2,、施工总进度,编制施工总进度的原则为：,力求缩短工程建设工期，对控制总工期或受洪水威胁的工程和关键项目应重点研究，采取有准备的技术措施。,各项目施工程序要前后兼顾，衔接合理，减少干扰，施工较均衡。,一般采用平均先进指标，对复杂地基或受洪水制约的工程，宜适当留有余地。,施工组织设计内容,施工总进度方案比较：,确定各方案的工程量、施工强度、分年投资和实现各方案所需具备的其他条件，优选出工期短、投资省、资源需求较平衡的施工总进度方案。,施工总进度需绘制横道图和关键路线网络图，施工准备工程进度计划（包括场内外交通、风、水、电、场地平整等）,施工组织设计内容,3,、主体工程施工,确定主要单项工程施工方案及其施工程序、施工方法、施工布置和工艺。,根据总进度要求，安排主要单项工程施工进度及相应的施工强度。,选择主要施工设备型号和计算需要量,确定所需的大型施工辅助企业规模、布置和形式。,施工组织设计内容,计算所需的主要材料、劳动力数量，编制需用计划。,协同施工总布置和总进度，平衡整个工程的土石方、施工强度、材料、施工设备和劳动力。,施工组织设计内容,4,、施工交通运输,对外交通运输,计算外来物资、设备的运输总量、分年运输量与年平均昼夜运输强度。,选择对外交通方式及线路（重大部件运输措施，桥涵布置等）。,选定施工期间过坝交通运输方案。,场内交通运输,选定场内交通主要道路及各种设施布置、标准和规模、以及场内外交通道路的衔接方式。,施工组织设计内容,5,、施工辅助企业（或称施工工厂设施）,砂石料加工系统,混凝土搅拌及制冷系统,风、水、电及通信,机械修配、加工厂及其他辅助设施,施工组织设计内容,砂石料加工系统,通过分析比较选定料场，确定料场的开采、运输、堆存、筛洗加工和废料处理、设备选择、工艺布置方案。,拟定系统的生产规模、布置和主要建筑物结构形式、进行规划性设计。提出土建工程量和所需主要设备。,砂石料场：,1,、天然料场：陆地料场、河滩料场、河床料场,2,、岩石料场：指作为人工料源的原岩料场，也常称为采石场。,施工组织设计内容,混凝土搅拌及制冷系统,选定混凝土搅拌系统布置、生产能力与主要设备和混凝土出料方式。,比较并选定生产工艺布置方案（包括混凝土搅拌及制冷系统）。提出选定方案的工艺布置设计，对制冷及加冰系统等应提出必需的容量、技术和进度要求。,强度等级：按标准条件下的立方体抗压强度分成若干级别，称为强度等级。,水胶比,:,每立方米混凝土用水量与所用胶凝材料用量的比值。,拌和时间,:,全部材料加入后经过拌和至出料开始的时间。,浇筑间歇时间,:,混凝土振捣作业完毕至覆盖上层混凝土的时间。,毛面,:,经过处理、无乳皮、微露粗砂的混凝土表面。,施工组织设计内容,C,90,20,：设计龄期为,90d,，强度标准值为,20MPa,的水工混凝土强度等级。,F100,：表示抗冻为,100,级的抗冻等级,W2,：表示抗渗为,2,级的抗渗等级,R,标,：设计,28,天龄期抗压强度值，,MPa,n,：,n,组试件强度的平均值，,MPa,施工组织设计内容,选择水泥品种应符合下列原则：,1,水位变化区外部混凝土、溢流面和经常受水流冲刷部位的混凝土及有抗冻要求的混凝土，宜选用中热硅酸盐水泥或硅酸盐水泥，也可选用普通硅酸盐水泥。,2,内部混凝土、水下的混凝土和基础混凝土，宜选用中热硅酸盐水泥，也可选用低热矿碴硅酸盐水泥、矿碴硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、普通硅酸盐水泥和低热微膨胀水泥,3,环境水对混凝土有硫酸盐侵蚀性时，应选用抗硫酸盐水泥。,施工组织设计内容,细骨料（人工砂、天然砂）的品质要求：,1,、细骨料应质地坚硬、清洁、级配良好；人工砂的细度模数宜在,2.4,2.8,范围内，天然砂的细度模数宜在,2.2,3.0,范围内。使用山砂、粗砂、特细砂应经过试验论证。,2,、细骨料在开采过程中应定期或按一定开采数量进行碱活性检验，有潜在危害时，应采取相应措施，并经专门试验论证。,3,、细骨料的含水率应保持稳定，人工砂饱和面干的含水率不宜超过,6,，必要时应采取加速脱水措施。,4,、细骨料：含泥量,3%,、不允许含有泥团。,施工组织设计内容,粗骨料（碎石、卵石）的品质要求,:,粗骨料的最大粒径：不应超过钢筋净间距的,2/3,、构件断面最小边长的,1/4,、素混凝土板厚的,1/2,。对少筋或无筋混凝土结构，应选用较大的粗骨料粒径。,施工中，宜将粗骨料按粒径分成下列几种粒径组合：,1,）当最大粒径为,40,时，分成,D20,、,D40,两级；,2,）当最大粒径为,80,时，分成,D20,、,D40,、,D80,三级；,3,）当最大粒径为,150,（,120,）时，分成,D20,、,D40,、,D80,、,D150,（,D120,）四级；,施工组织设计内容,风、水、电及通信,确定压缩空气的最高负荷。选定供风系统规模与分区供风规划及主要管线布置。,确定生产和生活用水规模，选择水源进行管路布置，提出工程量、所需主要设备和管材。,确定施工用电最高负荷。估算各年用电量。选定电源、电压及输变电方案等。,选择对外通信方式。提出线路规划、汛期预报通行系统规划和所需主要设备。,施工组织设计内容,机械修配、加工厂及其他辅助设施,根据施工期间所需主要施工机械、运输设备、金属构件等种类及数量，提出修配、加工能力。,选择机械、汽车修配厂、综合加工厂（包括钢筋、木材和混凝土预制件加工制作）及其他辅助企业（如钢管加工、车辆保养场等）的厂址，确定平面布置和生产规模。,施工组织设计内容,6,、施工总平面布置,（,1,）施工总布置应遵循的原则,贯彻执行合理利用土地的方针。,因地制宜、因时制宜、有利生产、方便生活、易于管理、安全可靠、经济合理。,注重环境保护、减少水土流失。,充分体现人与自然的和谐相处。,施工组织设计内容,（,2,）施工总平面图的,主要内容,施工用地范围。,一切地上和地下的已有和拟建的建筑物、构筑物及其他设施的平面位置与尺寸。,永久性和半永久性坐标位置，必要时标出建筑场地的等高线。,场内取土和弃土的区域位置。,为施工服务的各种临时设施的位置。,施工组织设计内容,（,3,）施工总平面图的,设计要求,在保证施工顺利进行的前提下，尽量少占耕地。,临时设施最好不占用拟建永久性建筑物和设施的位置，,在满足施工要求的前提下，最大限度地降低工地运输费。,在满足施工需要的条件下，临时工程的费用应尽量减少。,工地上各项设施，应该明确为工人服务，而且使工人在工地上因往返而损失的时间最少。,遵循劳动保护和安全生产等要求：,施工组织设计内容,（,4,）制定施工场地分区布置（包括生产、生活设施、交通运输等布置及占地面积、土石方工程量）。,施工总布置一般按以下分区（,8,区）：,主体工程施工区，当地建材开采区、,施工辅助企业区，仓库、站等储运系统,机电和金属结构安装基地，弃渣场,施工管理及各施工工区，生活福利区,施工组织设计内容,分区规划布置原则,以混凝土建筑为主的枢纽工程、施工区布置宜以砂石料开采、加工、混凝土搅拌、浇筑、运输系统为主；以当地材料坝为主的枢纽工程，施工区布置宜以土石料采挖、加工、堆料场和上坝运输线路为主，使枢纽工程的施工形成最优工艺流程。,机电设备、金属结构安装场地宜靠近各施工对象,施工组织设计内容,施工管理中心设在主体工程、施工工厂和仓库区的适中地点，各施工工区宜靠近各施工对象。,生活福利设施应考虑风向、日照、噪音、绿化、水源、水质等因素，其生产、生活设施应有明显界限。,主要施工物资仓库、站场、转运站等储运系统，一般布置在场内交通衔接处。,施工组织设计内容,（,5,）提出场地平整土石方工程量、出渣及土石方平衡利用规划,（,6,）提出各类房屋分区布置一览表,（,7,）估计施工征地面积，提出分期征地计划，研究征地再利用的可能性。,练习题,1,、施工阶段，施工单位编制的施工组织设计应当包括文明施工以及环境污染防治等各种措施。,(),2,、施工总平面图的主要内容不应包括场内取土和弃土的区域位置。（）,3,、根据,水利水电工程施工组织设计规范,，工程建设全过程可划分为工程筹建期、工程准备期、主体工程施工期三个施工时段。（）,1,工程投标和施工阶段，施工单位编制的施工组织设计应当包括的内容有,(),。,A,工程任务情况及施工条件分析,B,施工总方案、主要施工方法,C,施工组织技术措施,D,各项资源需求量计划,E,施工总平面布置图,2,下列关于施工总布置的说法错误的是,(),。,A,、对于大规模水利水电工程，应在主体工程施工前征用所有永久和临时占地，以方便统筹考虑临时设施的布置,B,、临时设施最好不占用拟建永久性建筑物和设施的位置，以避免拆迁这些设施所引起的损失和浪费,C,、为了降低临时工程的费用，应尽最大可能利用现有的建筑物以及可供施工使用的设施,D,、储存燃料及易燃物品的仓库距拟建工程及其他临时性建筑物不得小于,50m,ABCE,练习题,A,3,下列不能作为水利水电工程施工组织设计文件编制依据的是,(),。,A,、可行性研究报告及审批意见,B,、地方政府、业主对本工程建设的要求,C,、设计、施工合同中与施工组织设计编制相关的条款,D,、工程所在地区和河流的自然条件及防洪、灌溉、航运等现状和远期发展规划,4,、水利水电工程施工组织设计文件的编制程序，对于分析原始资料编制工程的进度计划施工现场的总平面布置确定各种材料、物件、劳动力及机具的需要量等四项内容，下面顺序正确的是（）。,A,、,B,、,C,、,D,、,D,练习题,C,二、工程进度管理,进度控制概念,工程项目进度控制是指对项目各建设阶段的工作内容、工作程序、持续时间和衔接关系编制计划，在实际进度与计划进度除险偏差时进行纠正，并控制整个计划的实施。,影响工程施工进度的因素：,人的因素、材料设备因素、技术因素、资金因素、工程水文地质因素、气象因素、环境因素、社会环境因素等。,按责任的归属：,由承包商自身的原因造成工期的延长，称为工程延误。其一切损失由承包商自己承担，包括承包商在工程师同意下所采取加快工程进度的任何措施所增加的各种费用，同时，由于工期延误所造成的工程延误，承包商还要向业主支付误期损失赔偿金。,由承包商以外的原因造成工期的延长，称为工程延误。经工程师批准的工程延期，所延长的时间属于合同工期的一部分，即工程竣工时间，等于标书规定的时间加上工程师批准的工程延期的时间。,一、水利水电工程施工进度计划的编制,（一）施工进度计划安排,1,施工期的划分,根据,水利水电工程施工组织设计规范,，工程建设全过程可划分为工程筹建期、工程准备期、主体工程施工期和工程完建期四个施工时段。编制施工总进度时，工程施工总工期应为后三项工期之和。工程建设相邻两个阶段的工作可交叉进行。,2,编制施工总进度应遵循的原则,（,l,）遵守基本建设程序。,（,2,）采用国内平均先进施工水平合理安排工期。,（,3,）资源（人力、物资和资金等）均衡分配。,（,4,）单项工程施工进度与施工总进度相互协调，各项目施工程序前后兼顾、衔接合理、干扰少、施工均衡。,（,5,）在保证工程施工质量、总工期的前提下，充分发挥投资效益。,掌握水利水电工程施工进度计划的编制与进度保证措施,进度计划,按深度不同,总进度规划,子项目（单体工程）施工进度计划,项目施工的年度（季月旬）进度计划,按功能不同,控制性进度计划,指导性进度计划,实施性进度计划,按表现形式不同,横道图,网络图,单代号网络图,双代号网络图,进度计划的分类,施工进度计划的编制方法,掌握横道图进度计划的编制,横道图进度计划法的缺点,：,（,1,）工序（工作）之间的逻辑关系可以设法表达，但不易表达清楚；,（,2,）看不出一个工作提前或推迟完成对整个进度计划有无影响及其影响程度。,（,3,）没有通过严谨的进度计划时间参数计算，不能确定计划的关键工作、关键路线与时差；,（,4,）计划调整只能用手工方式进行，其工作量较大；,（,5,）难以适应控制大而复杂的进度计划系统。,横道图进度计划法的优点：,（,1,）易于制定。,（,2,）能把各事件的持续时间清楚的表现出来。,（,3,）易于阅读，特别是对于单项工程直观性很强，能十分清楚地显示出每项单项工程开工和完工周期以及每个月计划和完成的工作量。,（,4,）易于监控。,网络图的优点：,（,1,）能将现在和将来完成的工程内容、各工序之间的关系明确地表示出来。,（,2,）能预先确定各工作的时差，明确关键工作以及进度超前或落后将对以后工程施工和总工期产生多大影响等。,缺点：编制难度大,1,、挖基槽,2,、作垫层,3,、砌筑基础,4,、回填土,第一段,第二段,第三段,例、条形基础施工,施工过程,挖基槽,作垫层,砌筑基础,回填土,工作日,1,3,7,9,10,12,13,15,4,6,16,18,19,21,22,24,横道图,按,工程网络计划技术规程,单代号网络计划,双代号网络计划,按表示方法,事件网络,工作网络,按工作持续,时间的特点,肯定型问题,随机网络计划,非肯定问题,工程网络计划的类型和应用,工程网络计划,的类型,工程网络计划的类型有如下几种不同的划分方法,一、双代号网络计划,（,）双代号网络计划的基本概念,网络图三要素,1,箭线（工作）,在双代号网络图中，虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。,资源、时间和空间,紧前工作、紧后工作,和平行工作,三要素：箭杆、节点、线路,本工作,紧后工作,紧前工作,紧后工作,1,、双代号网络计划,注意：,1）,实,箭杆,(,实工作,),：,消耗资源和时间的施工过程,2）虚箭杆,(,虚工作,),：,既不消耗资源又不消耗时间,只表示,工作之间,的逻辑关系,3）,双代号,网络图,只有一个开始节点和一个结束节点,4),节点编号顺序,从小到大,，严禁重复使用,以箭线及其两端节点的编号表示工作的网络图,一、双代号网络计划,（,）双代号网络计划的基本概念,虚工作的,联系作用,用虚箭线将有组织联系或工艺联系的相关工作用连起来，确保各工作的逻辑关系。,B,2,1,3,2,4,B,1,A,2,7,A,3,B,3,A,1,11,图中引入虚箭线，,B,2,工作的开始将受到,A,2,和,B,1,两项工作的制约,虚工作的区分作用,双代号网络图中，以两个代号表示一项工作，对于同时开始，同时结束的两个平行工作的表达，需引入虚工作以示区别。,1,A,2,B,(a),1,A,3,2,B,(b),3,1,2,B,A,(c),4,3,1,2,B,A,(d),(a),错误,(b),正确,(c),正确,(d),多余,虚工作,虚工作,的,断路作用,垫,2,基,1,1,3,2,4,垫,1,挖,2,7,6,挖,3,10,9,垫,3,挖,1,14,12,12,11,13,基,2,基,3,填,1,填,2,填,3,3,5,7,9,6,4,8,11,9,7,1),挖基槽,2,与,基础,1,2),垫层,2,与,回填土,1,，,4),垫层,3,与,回填土,2,3),挖基槽,3,与,基础,2,、,回填土,1,某基础工程挖基槽（,A,）、垫层（,B,）、基础（,C,）、回填土（,D,）四项工作的流水施工网络图。该网络图中出现了,A2,与,C1,，,B2,与,D1,，,A3,与,C2,、,D1,，,B3,与,D2,等四处把并无联系的工作联系上了，即出现了多余联系的错误。,如图所示,*,考虑虚工作,的断路作用后,正确的网络图,1,3,2,5,B,2,C,1,B,1,A,2,A,3,B,3,A,1,C,2,C,3,D,1,D,2,4,6,7,9,8,10,11,12,14,13,D,3,2,节点（又称结点、事件）,节点种类：,表示工作之间的联系（起始节点，终止节点，中间节点）,箭尾节点的编号小于其箭头节点的编号，即,i,j,。网络图节点的编号顺序应从小到大，可不连续，但不允许重复。,i-j,工作的,结束节点,j-k,工作的,结束节点,i-j,工作的,开始节点,j-k,工作的,开始节点,答案,:,BDE,练习题,1,、横道图作为建设工程进度计划的直观表示方法，其主要优点是能够（,）。,A,、明确表达工作之间的逻辑关系,B,、直观表达工作所拥有的机动时间,C,、明确表达影响工期的关键工作,D,、直观表示各项工作的开始和结束时间,D,练习题,1,、网络计划中，工作按其相互之间的逻辑关系可分为紧前工作、紧后工作和搭接工作三种。（,）,2,、虚工作用来表示工作之间的逻辑关系，其不消耗资源只消耗时间。（,）,3.,我国,工程网络计划技术规程,推荐的常用工程网络计划类型包括双代号网络计划和单代号时标网络计划。（,）,3,线路,网络图中从起始节点开始，沿箭头方向顺序通过一系列箭线与节点，最后达到终点节点的通路称为线路。例如网络图中的线路有,在各条线路中，有一条或几条线路的总时间最长，称为关键路线，一般用双线或粗线标注。其他线路长度均小于关键线路，称为非关键线路。,（二）双代号网络计划的绘图规则,双代号网络图必须正确表达已定的,逻辑关系,：,网络图中工作之间相互制约或相互依赖的关系称为逻辑关系，它包括工艺关系和组织关系，在网络中均应表现为工作之间的先后顺序。,（,1,）工艺关系：,（,2,）组织关系：,网络图中,常见的各种工作逻辑关系,的表示方法如表所示。,A,（一）,双代号网络图的绘图规则,1,双代号网络图中应只有一个起始节点；在不分期完成任务的网络图中，应只有一个终点节点（如下左图）。,2,在网络图中严禁出现循环回路（如下右图）。,1,3,5,10,2,4,6,8,7,9,1,3,2,4,5,6,7,3,双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。,i,j,k,i,j,k,(a)无箭尾节点的箭线,(b)无箭头节点的箭线,4.,在网络图中不允许出现带有,双向箭头,或,无,箭头,的连线。,(a)带有双箭头的连线,(b)无箭头的连线,i,j,i,j,5.,当网络图的起点节点有多条外向箭线或终点节点有多条内向箭线时，为使图形简洁，可用母线法绘制。,6.,应尽量避免箭线交叉。当交叉不可避免时，可采用,过桥法、断线法,等方法表示。,1,100,(a),(b),母线画法,(a)过桥法,(b)断线法,7,一项工作应只有唯一的一条箭线和相应的一对节点编号，箭尾的节点编号应小于箭头的节点编号,练习题,1.,只有箭尾与之相连的节点称,(),。,A,、工序的始节点,B,、网络始节点,C,、工序的终节点,D,、网络终节点,B,练习题,1,、水利工程项目施工进度计划常用的表达方式有（）、形象进度图。,A.,横道图,B.,工程进度曲线,C.,施工进度管理控制曲线,D.,网络进度计划,E.,前锋线图,2.,下列属于网络图组成要素的是,(),。,A,、节点,B,、工作,C,、线路,D,、关键线路,E,、虚箭线,ABCD,ABC,（三）双代号网络计划时间参数的计算,双代号网络计划时间参数计算的目的,:,时间参数，确定网络计划的关键工作、关键线路和计算工期，为网络计划的优化、调整和执行提供明确的时间参数。双代号网络计划时间参数的计算方法很多，一般常用的有按工作计算法和按节点计算法进行计算。以下只讨论按工作计算法在图上进行计算的方法。,1,时间参数的概念及其符号,（,1,）工作持续时间（,Di-j,）,（,2,）工期（,T,）,:,工期泛指完成任务所需要的时间，有以下三种：,计算工期,Tc,:,根据网络计划时间参数计算出来的工期；,要求工期,Tr,:,任务委托人所要求的工期；,计划工期,Tp,:,根据要求工期和计算工期所确定的作为实施目标的工期。,网络计划的计划工期,Tp,按下列情况分别确定：,当已规定了要求工期,Tr,时，,TpTr,当未规定要求工期时,可令计划工期等于计算工期,.,Tp,=,Tc,掌握关键工作和关键路线,关键工作指的是网络计划中总时差最小的工作。当计划工期等于计算工期时，总时差为零的工作就是关键工作。,一个网络计划可能有几条关键路线，在网络计划执行过程中，关键路线有可能转移。,在选择缩短持续时间的关键工作时，宜考虑下述因素：,缩短持续时间对质量和安全影响不大的工作；,有充足备用资源的工作；,缩短持续时间所需增加的费用最少的工作等。,掌握时差的运用,总时差指的是在不影响总工期的前提下，可以利用的机动时间。,自由时差指的是在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。,精练：,1,、下列关于双代号网络计划绘图规则的说法，正确的有（）。,A,、网络图必须正确表达各工作间的逻辑关系,B,、网络图中可以出现循环回路,C,、网络图中一个节点只有一条箭线引入和一条箭线引出,D,、网络图中严禁出现没有箭头节点或没有箭尾节点的箭线,E,、单目标网络计划只有一个起点节点和一个终点节点,2,、关键工作是指（）的工作。,A,、总时差为零,B,、总时差最小,C,、自由时差为零,D,、自由时差最小,ADE,B,3.,在网络计划中，关键线路有,(),条。,A,、有且仅有一条,B,、有且仅有二条,C,、有且仅有三条,D,、可能有多条,4.,在双代号网络计划中，关键工作是指（）的工作。,A.,最迟完成时间与最早完成时间相差最小,B.,持续时间最长,C.,两端节点均为关键节点,D.,自由时差最小,D,A,5,、在工程网络计划执行过程中，如果某项非关键工作实际进度拖延的时间超过其总时差，则,(),。,A,、网络计划的计算工期不会改变,B,、该工作的总时差不变,C,、该工作的自由时差不变,D,、网络计划中关键线路改变,D,按,工作计算法,计算网络计划中各时间参数，其计算结果应标注在箭线之上，如图所示。,2,网络计划中工作的六个时间参数,网络计划原理解读,工艺逻辑,组织逻辑,两类,逻辑关系,最早进度,最迟,进度,两套进度方案,总,时差,自由时差,两种机动时间,1,2,4,6,3,5,A,8,C,2,D,2,B,4,F,6,E,1,（一）、用按工作计算法计算时间参数：,1,、工作最早开始时间的计算：,、以网络计划的起点节点为开始节点的工作的最早,开始时间为零；,、计算工期等于以终点节点为完成节点的工作的最,早开始时间加该工作的持续时间所得之和的最大值,、,其他工作的最早开始时间等于其紧前工作的最早开始,时间加该紧前工作的持续时间所得之和的最大值；,2,、工作最迟开始时间的计算：,、以终点节点为完成节点的工作的最迟开始时间等于网,络计划的计划工期减该工作的持续时间,、,其他工作的最迟开始时间等于其紧后工作的最迟开始,时间减本工作的持续时间所得之差的最小值；,3,、总时差的计算：（不影响总工期）,工作总时差等于工作最迟开始时间减最早开始时间,4,、自由时差的计算：（不影响紧后工作的最早开始时间）,工作自由时差等于该工作的紧后工作最早开始时间减本,工作最早开始时间，再减本工作的持续时间之差的最小值,当工作,i-j,与其紧后工作,j-k,之间没有虚工作时：,当工作,i-j,通过虚工作,j-k,与其紧后工作,k-l,相连时：,5,、工作最早完成时间和最迟完成时间的计算：,工作最早完成时间等于工作最早开始时间加本工作持续时间,工作最迟完成时间等于工作最迟开始时间加本工作持续时间,6,、关键工作和关键线路,关键工作：没有机动时间的工作，即总时差为零的工作,关键线路：线路上的各工作持续时间最长的线路（可有多条）,j,i,工作名称,持续时间,例,3,：,0,2,0,4,4,12,10,15,15,12,11,5,7,2,0,1,2,4,10,8,12,15,14,17,2,12,5,11,11,15,17,15,0,1,0,3,1,1,0,0,0,0,0,2,0,1,0,0,H,4,1,3,6,2,4,7,5,8,9,A,2,C,10,G,3,D,4,B,4,E,6,I,2,关键线路,3,双代号网络计划时间参数计算,按工作计算法在网络图上计算六个工作时间参数，,典型例题：,1,某工程双代号时标网络计划如下图所示，其中工作的总时差,和自由时差为（）周,A,均为,0,B,分别为,1,和,0,C,分别为,2,和,0,D,均为,4,2,工作和工作,D,的最迟完成时间分别为（）,A,第,2,周和第,5,周,B,第,3,周和第,5,周,C,第,3,周和第,6,周,D,第,4,周和第,6,周,1,2,3,4,5,6,7,8,9,10,11,12,1,3,4,2,6,5,7,AG,BDH,CEI,答案：,1C,2D,TF=1,TF=2,TF=1,TF=2,TF=2,1,在网络计划中，缩短计算工期的措施包括,(),。,A,缩短关键工作的历时：,B,在关键路线上组织平行作业或交叉作业；,C,增大非关键工作的自由时差；,D,A,、,B,两项措施,答案：,1D,练习题,2,在工程网络计划中，工作,A,的最早开始时间为第,12,天，其持续时间为,8,天。该工作有两项紧后工作，它们的最迟开始时间分别为第,29,天和第,26,天，则工作,A,的总时差为,(),天。,A,9,B,11,C,6,D,8,答案：,2 C,练习题,判断题,1,、网络计划中，工作的最早开始时间应为所有紧前工作最早完成时间的最小值。（）,2,、在工程网络计划中，一项工作的自由时差是指在不影响本工作的最迟完成时间的前提下，该工作可以利用的机动时间。（）,单选题,1.,已知某工作的最早开始时间为第,5,天，允许最迟的完成时间为第,12,天，工作历时为,4,天，则该工作的总时差为（）天。,A.2 B.3 C.4 D.5,2.,在某工程双代号网络计划中，工作,N,的最早开始时间和最迟开始时间分别为第,20,天和第,25,天，其持续时间为,9,天。该工作有两项紧后工作，它们的最早开始时间分别为第,32,天和第,34,天，则工作,N,的总时差和自由时差分别为（）天,.,A.3,和,0 B.3,和,2 C.5,和,0 D.5,和,3,B,D,3,、,在工程网络计划中，工作,A,的最早开始时间为第,12,天，其持续时间为,8,天。该工作有两项紧后工作，它们的最迟开始时间分别为第,29,天和第,26,天，则工作,A,的总时差为（）天。,A.9 B.11 C.6 D.8,4.,工作,A,有三项紧后工作,B,、,C,、,D,，其持续时间分别为：,B=5,、,C=7,、,D=6,，,LF,B,=13,、,LF,c,=15,、,LF,D,=13,，则,LF,A,为,(),。,A,、,5 B,、,8 C,、,7 D,、,3,C,C,单选题,5,、己知工程网络计划中某工作自由时差为,5,天，总时差为,7,天，在检查进度时发现只有该工作实际进度拖延，且影响工期,3,天，则该工作实际进度比计划进度拖延,(),天。,A,、,10 B,、,8,C,、,7 D,、,3,A,多选题,1,、通过网络计划时间参数计算，可确定（）。,A.,工程计划工期,B.,关键路线,C.,资源消耗量,D.,工程进度计划,E.,关键工作,2,、已知双代号网络计划中某项工作只有一项紧后工作，该紧后工作的最早开始时间为第,9,天，本工作的最早开始时间和最迟开始分别为第,4,天和第,10,天。如果本工作的持续时间为,3,天，则其（）。,A,总时差为,6,天,B,自由时差为,1,天,C,自由时差为,2,天,D,总时差为,6,天,E,与紧后工作之间的时间间隔为,1,天,AC,ABE,多选题,3,、在网络计划的工期优化过程中，为了有效地缩短工期，应选择（）作为压缩对象。,A.,缩短持续时间对质量和安全影响不大的工作,B.,缩短持续时间对质量和安全影响不大的关键工作,C.,有充足备用资源的工作,D.,有充足备用资源的关键工作,E.,缩短持续时间所需增加费用最小的关键工作,4.,网络计划中工作之间的逻辑关系包括,(),。,A,、工艺关系,B,、组织关系,C,、生产关系,D,、技术关系,E,、协调关系,AB,BDE,多选题,5,、网络计划中工作的自由时差等于（）。,A,工作的最迟开始时间与最早开始时间之差,B,各紧后工作的最早开始时间与本工作最早完成时间之差的最小值,C,各紧后工作的最迟开始时间与本工作最早完成时间之差的最小值,D,各紧后工作的最迟开始时间与本工作最迟完成时间之差的最小值,E,本工作与各紧后工作之间时间间隔的最小值,6.,双代号网络图，工作总时差是,(),。,A,、不影响总工期前提下，工作的机动时间,B,、不影响紧后工序，最早开始的前提下，工作的机动时间,c,、不影响紧后工序，最早完成的前提下，工作的机动时间,D,、紧前工序最早完成，紧后工序最迟开始的最大机动时间,E,、自由时差之和,AD,BE,多选题,7,下列关于横道图的说法正确的是,(),。,A,、不形象、直观。且难于编制和理解,B,、不能明确反映出各项工作之间错综复杂的相互关系,C,、不能明确地反映出影响工期的关键工作和关键线路,D,、不能反映出工作所具有的机动时间,E,、不能反映工程费用与工期之间的关系,8,在工程进度曲线中将实际进度与计划进度进行比较。可以获得的信息是（）,A,、实际工程进展速度,B,、进度超前或拖延的时间,C,、工程量的完成情况,D,
