二维图教程.ppt

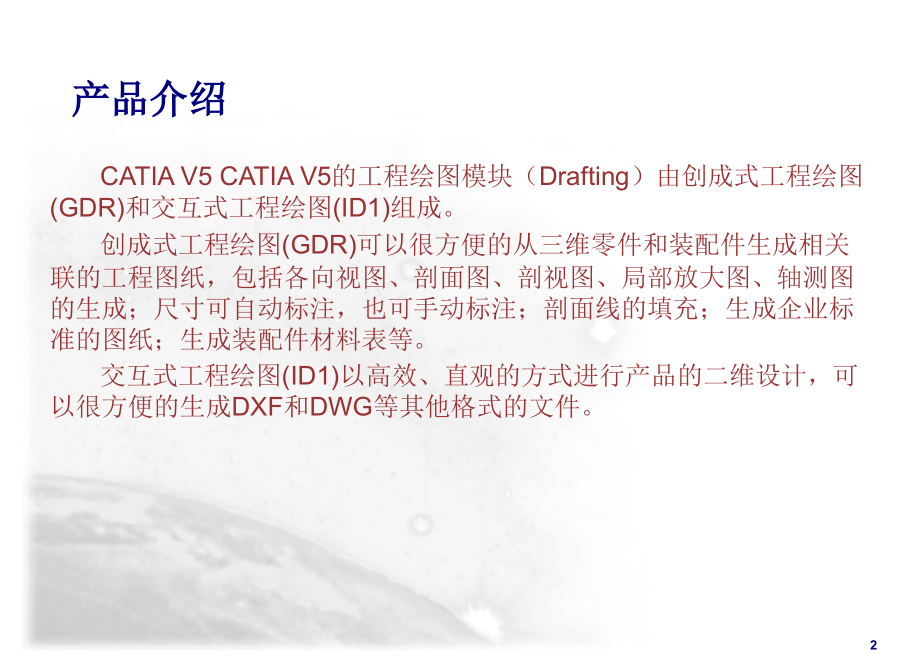

Click to edit Master title style,Click to edit Master subtitle style,Second level,Third level,*,创成式工程绘图及交互式工程绘图,1,产品介绍,CATIA V5 CATIA V5,的工程绘图模块（,Drafting,）由创成式工程绘图,(GDR),和交互式工程绘图,(ID1),组成。,创成式工程绘图,(GDR),可以很方便的从三维零件和装配件生成相关联的工程图纸，包括各向视图、剖面图、剖视图、局部放大图、轴测图的生成；尺寸可自动标注，也可手动标注；剖面线的填充；生成企业标准的图纸；生成装配件材料表等。,交互式工程绘图,(ID1),以高效、直观的方式进行产品的二维设计，可以很方便的生成,DXF,和,DWG,等其他格式的文件。,2,图标功能介绍,(,基本概念、基本界面介绍,),CATIA V5,的工程绘图模块（,Drafting,）由视图（,Views,）、绘图（,Drawing,）、尺寸（,Dimensioning,）、生成,(Generation),、注释（,Annotations,）、装饰,(Dress up),、几何元素创立（,Geometry creation,）、几何元素修改（,Geometry modification,）共,8,组菜单条组成。,3,投影视图创建功能（,Project,）,投影视图功能包括前视图（,Front View,）,展开视图（,Unfolded View,）,从三维模型生成视图（,View From 3D,）,投影视图（,Projection View,）,辅助视图（,Auxiliary View,）,轴侧图（,Isometric View,）,4,前视图（,Front View,）,该功能用于生成前视图。步骤如下：,1,）在三维造型区中选中一平面，或实体中平的区域，或曲面中平的曲面。,2,）操纵视图操纵盘（,View Manipulator Dial,）（如下图）选择你需要的主视面。,3,）在图纸（,sheet,）中适当位置鼠标左键击一下，即生成所需的前视图。,5,展开视图（,Unfolded View,）,该功能用于生成钣金件的展开图。步骤如下：,1,）在三维造型区中选中所需钣金件平面或曲面。,2,）操纵视图操纵盘（,View Manipulator Dial,）选择你需要的主视面。,3,）在图纸（,sheet,）中适当位置鼠标左键击一下，即生成所需的钣金件,的展开图。,6,从三维模型生成视图（,View From 3D,）,该功能用于从三维中的某一视图生成视图。步骤如下：,1,）在视图工具条中选取,View From 3D,。,2,）在三维中选取所需的某一视图。,3,）在二维中适当位置鼠标左键击一下，即生成所需的视图。,7,投影视图（,Projection View,）,该功能用于以已有二维视图为基准生成其投影图。（如下图）步骤如下：,1,）激活当前视图。（上图中红框内视图）,2,）在视图工具条中选取,Projection View,。,3,）移动鼠标至所需视图位置（上图中绿框内视图），鼠标左键击一下，即生成所需的视图。,8,辅助视图（,Auxiliary View,）,该功能用于生成特定方向的向视图。步骤如下：,1,）在视图工具条中选取,Auxiliary View,2,）确定投影平面：可做一条直线作为投影平面；（如下图，图中直线为投影平面）也可选取已有视图中的边作为投影平面，在适当位置点击鼠标左键确定方向线位置。,3,）,在所需位置点击鼠标左键，即生成所需的视图,9,轴侧图（,Isometric View,）,该功能用于生成轴侧视图。步骤如下：,1,）在视图工具条中选取,Isometric View,。,2,）在三维中选取零件。,3,）操纵视图操纵盘（,View Manipulator Dial,）至所需的视图，点击鼠标左键，即生成所需的视图,10,剖面及剖视图创建功能（,Section,）,剖面及剖视图包括阶梯剖视图（,Offset Section View,）,转折剖视图（,Aligned Section View,）,阶梯剖面图（,Offset Section Cut,）,转折剖面图（,Aligned Section Cut,）,11,阶梯剖视图（,Offset Section View,）,该功能用于生成阶梯剖视图。（如下图）步骤如下：,1,）在剖面及剖视图工具条中选取,Offset Section View,。,2,）选取剖切线经过的圆和点。,3,）双击最后选取的圆或点。,4,）移动鼠标带动绿色框内视图至所需位置，点击鼠标左键，即 生成所需的视图。,12,转折剖视图（,Aligned Section View,）,该功能用于生成转折剖视图。（如下图）步骤如下：,1,）在剖面及剖视图工具条中选取,Aligned Section View,。,2,）选取剖切线经过的圆和点。,3,）双击最后选取的圆或点。,4,）移动鼠标带动绿色框内视图至所需位置，点击鼠标左键，即生成所需的视图。,13,阶梯剖面图（,Offset Section Cut,）,该功能用于生成阶梯剖面图。步骤如下：,1,）在剖面及剖视图工具条中选取,Offset Section Cut,。,2,）选取剖切线经过的圆和点。,3,）双击最后选取的圆或点。,4,）移动鼠标带动绿色框内视图至所需位置，点击鼠标左键，即生成所需的视图。,5,）也可直选取三维零件中平的曲面或平面生成阶梯剖面图。,14,转折剖面图（,Aligned Section Cut,）,该功能用于生成转折剖面图。步骤如下：,1,）,在剖面及剖视图工具条中选取,Aligned Section Cut,。,2,）,选取剖切线经过的圆和点。,3,）,双击最后选取的圆或点。,4,）,移动鼠标带动绿色框内视图至所需位置，点击鼠标左键，即生成所,需的视图。,15,局部放大视图功能（,Details,）,局部放大图包括圆形局部放大视图（,Detail View,）、多边形局部放大视图（,Detail View Profile,）、快速生成圆形局部放大视图（,Quick Detail View,）快速生成多边形局部放大视图（,Quick Detail View Profile,）,16,局部放大视图（,Detail View,）,该功能用于生成圆形区域的局部放大视图。（如下图）步骤如下：,1,）在局部放大图工具条中选取,Detail View,。,2,）单击鼠标左键确定圆心。,3,）移动鼠标，使圆至适当大小，单击鼠标左键，确定圆的大小。,4,）移动鼠标至所需位置，单击鼠标左键，即生成圆形局部放大视图。,5,）将鼠标移至圆形局部放大视图虚线方框上，或移至历史树圆形局部放大视图上单击右键，选择,Properties,项，可在,View Scale and Orientation Scale,下修改放大比例。（如下图）其缺省放大比例为,2,：,1,17,多边形局部放大视图（,Detail View Profile,）,该功能用于生成多边形区域内的局部放大视图。（如下图）步骤如下：,1,）在局部放大图工具条中选取,Detail View Profile,。,2,）不断单击鼠标左键并移动鼠标做多边形，最后一点双击以结束多边形。,3,）移动鼠标至所需位置，单击鼠标左键，即生成多边形局部放大视图。,4,）将鼠标移至多边形局部放大视图虚线方框上，或移至历史树多边形局部放大视图上单击右键，选择,Properties,项，可在,View Scale and Orientation Scale,下修改放大比例。其缺省放大比例为,2,：,1,18,快速生成局部放大视图（,Quick Detail View,）,快速生成圆形放大视图由二维视图直接计算生成，而普通局部放大视图（,Detail View,）由三维零件计算生成，因此快速生成局部放大视图,(Quick Detail View),比局部放大视图,(Detail View),生成速度快。该功能用于生成快速生成圆形区域内的局部放大视图。步骤如下：,1,）在局部放大图工具条中选取,Quick Detail View,。,2,）单击鼠标左键确定圆心。,3,）移动鼠标，使圆至适当大小，单击鼠标左键，确定圆的大小。,4,）移动鼠标至所需位置，单击鼠标左键，即生成快速生成圆形局部放大视图。,5,）将鼠标移至快速生成圆形局部放大视图虚线方框上，或移至历史树快速生成圆形局部放大视图上单击右键，选择,Properties,项，可在,View Scale and Orientation Scale,下修改放大比例。其缺省放大比例为,2,：,1,。,19,快速生成多边形局部放大视图（,Quick Detail View Profile,）,快速生成多边形局部放大视图由二维视图计算生成，而多边形局部放大视图由三维零,件计算生成，因此快速生成多边形局部放大视图比多边形局部放大视图生成速度快。,该功能用于生成快速生成多边形局部放大视图。步骤如下：,1,）在局部放大图工具条中选取,Quick Detail View Profile,。,2,）不断单击鼠标左键并移动鼠标做多边形，最后一点双击以结束多边形。,3,）移动鼠标至所需位置，单击鼠标左键，即生成快速生成多边形局部放大视图。,4,）将鼠标移至快速生成多边形局部放大视图虚线方框上，或移至历史树快速生成多边形局部放大视图上单击右键，选择,Properties,项，可在,View Scale and Orientation Scale,下修改放大比例。其缺省放大比例为,2,：,1,。,20,局部视图创建功能（,Clippings,）,局部视图包括局部视图（,Clipping View,）多边形局部视图（,Clipping View Profile,）,21,局部视图（,Clipping View,）,该功能用于生成局部视图。步骤如下：,1,）在局部视图工具条中选取,Clipping View,。,2,）单击鼠标左键确定圆心。,3,）移动鼠标，使圆至适当大小，单击鼠标左键，即生成局部视图,多边形局部视图（,Clipping View Profile,）,该功能用于生成多边形局部视图。步骤如下：,1,）在局部视图工具条中选取,Clipping View Profile,。,2,）不断单击鼠标左键并移动鼠标做多边形，最后一点双击以结束多边形，即生成多边形局部视图,22,断开视图（,Break view,）,断开画法视图包括断开视图（,Broken View,）局部剖视图（,Breakout View,）,23,断开视图（,Broken View,）,该功能用于生成断开视图。步骤如下：,1,）在断开画法视图工具条中选取,Broken View,。,2,）选取一点以作为第一条断开线的位置点。（如下左图）,3,）移动鼠标使第一条断开线水平或垂直，单击左键确定第一条断开线。（如下右图）,4,）移动鼠标使第二条断开线至所需位置，单击左键确定第二条断开线。（如下左图）,5,）单击左键，即生成断开视图。（如下右图）,24,局部剖视图（,Breakout View,）,该功能用于生成局部剖视图。步骤如下：,1,）在断开画法视图工具条中选取,Breakout View,。,2,）选取局部剖视多边形的第一个点。,3,）选取局部剖视多边形的其他点，最后一点双击以结束多边形的创立。（如下左图）,4,）,3D Viewer,窗口出现。若选中,Animate,移动,3D Viewer,窗口中绿线至所需剖切位置,可实时看见三维零件的剖切。（如上右图）,5,）移动,3D Viewer,窗口中绿线至所需剖切位置，点击,OK,即产生局部剖视图。（如上图）,25,视图创建模板（,Wizard,）的使用,除了用以上方式手动生成所需视图以外，,CATIA V5,还提供了视图创建模板（,Wizard,）工具，包括视图创建模板（,View Creation Wizard,）可以快速定义图纸所需各类视图的数量及方位；还提供了一系列预定义好的标准视图布置模式，如：前视图、顶视图和左视图（,Front,Top and Left,）；前视图、底视图和右视图（,Front,Bottom and Right,）；所有的视图（,All Views,）等。,26,视图创建模板（,View Creation Wizard,）,该功能用于直接从三维模型生成各基本视图。步骤如下：,1,）在视图创建模板工具条中选取,View Creation Wizard,。,2,）出现,View Wizard(step1/2):Predefined Configurations,窗口。选择左边竖向,6,种视图生成方式之一。其从上至下分别为：底视图、正视图和左视图；底视图、正视图和右视图；顶视图、正视图和左视图；顶视图、正视图和右视图；顶视图、底视图、正视图、右视图、左视图和轴测图；顶视图、底视图、正视图、右视图、左视图、后视图和轴测图。（如下图）,27,3,）,Minimum distance between each view,为视图间最小间距。其缺省值为,40mm,，也可自己给定。,4,）选择,Next,出现,View Wizard(step2/2):Predefined Configurations,窗口。左边竖向,6,种视图生成方式从上至下分别为：正视图；后视图；顶视图；底视图；左视图；右视图；轴测图。选择其中之一，则可添加视图。若选择,Clear Preview,则清除已选视图。（如下图）,5,）选择,Finish,则自动生成所定视图。,视图创建模板（,View Creation Wizard,）,28,前视图、顶视图和左视图（,Front,Top and Left,）模板,该功能用于直接从三维模型一次性生成前视图、顶视图和左视图。步骤如下：,1,）在视图创建模板工具条中选取,Front,Top and Left,。,2,）在三维模型中选取平面或零件中平的部位。,3,）操纵视图操纵盘（,View Manipulator Dial,）至你所需的主视面出现，单击左键，即自动生成前视图、顶视图和左视图。,29,所有的视图（,All Views,）模板,该功能用于直接从三维模型一次性生成正视图、后视图、顶视图、底视图、左视图、右视图和轴测图。步骤如下：,1,）在视图创建模板工具条中选取,All Views,。,2,）在三维模型中选取平面或零件中平的部位。,3,）操纵视图操纵盘（,View Manipulator Dial,）至你所需的主视面出现，单击左键，即自动生成正视图、后视图、顶视图、底视图、左视图,右视图和轴测图。,30,绘图（,Drawing,）,绘图功能包括生成图纸（,Sheets,）新的视图（,New View,）二维元素示例（,Instantiate 2D Component,）,31,生成新图纸,(New Sheet),功能,该功能用于生成新图纸。步骤如下：,在生成图纸工具条中选取,New Sheet,即自动生成一张新图纸,生成新的细节图纸（,New Detail Sheet,）功能,该功能用于生成新的细节图纸。步骤如下：,在生成图纸工具条中选取,New Detail Sheet,，即自动生成一张新的细节图纸,新的视图（,New View,）功能,该功能用于生成新的视图。步骤如下：,选取,New View,，即自动生成新的视图,二维元素示例（,Instantiate 2D Component,）功能,该功能用于重复使用二维元素。步骤如下：,1,）激活欲放置二维元素的视图。,2,）在生成图纸工具条中选取,Instantiate 2D Component,。,3,）在细节图纸中选取要重复使用的二维元素。,4,）将重复使用的二维元素放置在你所需的位置上,32,尺寸（,Dimensioning,）标注,33,标注尺寸（,Dimensions,）,该功能用于标注各类型尺寸。步骤如下：,1,）在尺寸工具条中选中,Dimensions,。,2,）选中视图中的一个元素。,3,）若有必要，选中视图中的第二个元素。,4,）选择工具条中投影、强制、真实三种尺寸模式之一。,5,）移动鼠标使尺寸移到合适位置，单击鼠标左键，尺寸即生成,坐标尺寸标注（,Cumulated Dimensions,）,该功能用于标注坐标尺寸。步骤如下：,1,）在尺寸工具条中选中,Cumulated Dimensions,。,2,）选中第一个点或线。,3,）选中其他的点或线。,4,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成坐标尺寸,34,阶梯尺寸标注（,Stacked Dimensions,）,该功能用于标注阶梯尺寸。步骤如下：,1,）在尺寸工具条中选中,Stacked Dimensions,。,2,）选中第一个点或线。,3,）选中其他的点或线。,4,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成阶梯尺寸,长度、距离尺寸标注（,Length/Distance Dimensions,）,该功能用于标注长度和距离。步骤如下：,1,）在尺寸工具条中选中,Length/Distance Dimensions,。,2,）选中所需元素。,3,）若有必要，选择工具条中投影、强制、真实三种尺寸模式之一。,4,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成长度和距离尺寸,角度尺寸标注（,Angle Dimensions,）,该功能用于标注角度。步骤如下：,1,）在尺寸工具条中选中,Angle Dimensions,。,2,）选中所需元素。,3,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成角度尺寸,35,半径尺寸标注（,Radius Dimensions,）,该功能用于标注半径。步骤如下：,1,）在尺寸工具条中选中,Radius Dimensions,。,2,）选中所需元素。,3,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成半径尺寸,倒角尺寸标注（,Chamfer Dimensions,）,该功能用于标注倒角值。步骤如下：,1,）在尺寸工具条中选中,Chamfer Dimensions,。,2,）选中欲标注的线。,3,）选择参考线或面。,4,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成切角尺寸,直径尺寸标注（,Diameter Dimensions,）,该功能用于标注直径。步骤如下：,1,）在尺寸工具条中选中,Diameter Dimensions,。,2,）选中所需元素。,3,）移动鼠标使尺寸移到合适位置，单击鼠标左键，即生成直径尺寸。,36,螺纹尺寸标注（,Thread Dimensions,）,该功能用于标注螺纹。步骤如下：,1,）在尺寸工具条中选中,Thread Dimensions,。,2,）选中螺纹线，即生成螺纹尺寸。,3,）对于剖面图，则选中两根螺纹线，即生成螺径和螺纹深度尺寸。,坐标标注（,Coordinate Dimensions,）,该功能用于标注一点的,X,、,Y,向坐标值。步骤如下：,1,）在尺寸工具条中选中,Coordinate Dimensions,。,2,）选中欲标注的点。,3,）单击鼠标左键，即生成一点的,X,、,Y,向坐标值。,4,）左键点击坐标值并拖拽，可改变坐标值的位置。,37,孔尺寸列表（,Hole Dimensions Table,）,1,）选择欲列表的孔和其中心线。,2,）在尺寸工具条中选中,Hole Dimensions Table,。,3,）这时出现一对话框。在其中可给定参考原点和参考角度、孔的代码、列表表头的名,称。（如下图）,4,）在适当位置单击左键，即生成孔尺寸列表。,38,引出线断开（,Create Interruption,）,该功能用于断开尺寸引出线。步骤如下：,1,）在尺寸工具条中选中,Create Interruption,。,2,）选中欲断开引出线的尺寸。,3,）选择断开处的第一个点。,4,）选择断开处的第一个点，尺寸引出线即断开,取消引出线断开（,Remove Interruption,）,该功能用于取消引出线断开。步骤如下：,1,）在尺寸工具条中选中,Remove Interruption,。,2,）选中欲取消引出线断开的引出线。引出线断开即取消,取消所有的引出线断开（,Remove All Interruptions,）,该功能用于取消所有的引出线断开。步骤如下：,1,）在尺寸工具条中选中,Remove All Interruptions,。,2,）选中欲取消引出线断开的尺寸，引出线断开即取消,39,基准建立（,Datum Feature,）,该功能用于建立形位公差基准。步骤如下：,1,）在尺寸工具条中选中,Datum Feature,。,2,）选择基准所在的线。,3,）移动鼠标使尺寸移到合适位置，单击鼠标左键，出现基准特征对话框（,The Datum Feature Creation,）。（如下图）,4,）输入基准标志，点击,OK,，即生成形位公差基准,40,形状及位置公差（,Geometric Tolerance,）,该功能用于生成形状及位置公差。步骤如下：,1,）在尺寸工具条中选中,Geometric Tolerance,。,2,）选择欲标注形状及位置公差的几何元素。,3,）移动鼠标使公差移到合适位置，单击鼠标左键，出现形状及位置公差参数对话框（,The Geometric Dimensioning And Tolerancing Parameters,）。（如下图）,4,）选择形状及位置公差的种类，并给定公差值，点击,OK,，即生成形状及位置公差,41,生成,(Generation),功能,生成功能包括自动标注尺寸（,Generating Dimensions,）,一步一步地自动标注尺寸（,Generating Dimensions,Step by Step,）,在装配图中自动标注零件（,Generating Balloons,）,42,自动标注尺寸（,Generating Dimensions,）,该功能用于自动标注尺寸。步骤如下：,1,）在生成工具条中选中,Generating Dimensions,。,2,）出现尺寸生成分析对话框（,Generated Dimensions Analysis,）。选择欲分析的约束和尺寸。（如下图）,3,）点击,OK,，即自动标注尺寸,43,一步一步地自动标注尺寸（,Generating Dimensions Step by Step,）,该功能用于半自动标注尺寸。步骤如下：,1,）在生成工具条中选中,Generating Dimensions Step by Step,。,2,）出现,Step-by-step generation,对话框。（如下图）,3,）选择,Visualization in 3D,项，则可看见在建立尺寸时相应的约束。,4,）选择,Timeout,项，可改变每一尺寸生成的时间,5,）点击,Next Dimension Generation,钮，开始一个接一个的生成尺寸。,6,）点击,Pause in Dimension Generation,钮，尺寸生成暂停：这时可修改刚生成的尺寸；若不需要刚生成的尺寸，点击,Not Generated,钮，刚生成的尺寸删除；点击,Transfer,钮，选择要移动到的视图，则刚生成的尺寸移动到所需的视图里。点击,Next Dimension Generation,钮，继续生成尺寸。,7,）点击,Abortion in Dimension Creation,钮，则终止尺寸生成。,8,）尺寸生成结束或终止，出现尺寸生成分析对话框（,Generated Dimensions Analysis,），选择欲分析的约束和尺寸。,9,）点击,OK,，即一步一步地自动标注尺寸完成,44,注释（,Annotations,）功能,45,文字标注（,Text,）,该功能用于标注文字。步骤如下：,1,）在注释工具条中选中,Text,。,2,）选中欲标注文字的位置。,3,）,Text Editor,对话框出现，在对话框中输入文字（可以通过选择字体输入汉字）,4,）点击,OK,，即标注文字。,5,）激活标注的文字，拖拽其边框，可改变其位置及文字排列,46,带引出线的文字标注（,Text With Leader,）,该功能用于标注带引出线的文字。步骤如下：,1,）在注释工具条中选中,Text With Leader,。,2,）选中引出线箭头所指位置。,3,）选中欲标注文字的位置。,4,）,Text Editor,对话框出现，在对话框中输入文字。,5,）点击,OK,，即标注文字。,6,）激活标注的文字，拖拽其边框，可改变其位置及文字排列,文字复制（,Text Replicate,）,该功能用于复制文字标注。步骤如下：,1,）在三维零件中选中复制目标特征。（如孔、倒角等）,2,）在二维注释工具条中选中,Text Replicate,。,3,）选中复制源文字。,4,）选中复制源文字所在位置，文字复制完成,47,粗糙度符号标注（,Roughness Symbol,）,该功能用于标注粗糙度符号。步骤如下：,1,）在注释工具条中选中,Roughness Symbol,。,2,）选择粗糙度符号所在位置。,3,）,Roughness Symbol Editor,对话框出现，在对话框中输入粗糙度的值、选择粗糙度类型。（如下图）,4,）点击,OK,，粗糙度符号标注完成,48,装饰,(Dress up),功能,49,生成中心线（,Center Line,）,该功能用于生成圆中心线。步骤如下：,1,）在装饰工具条中选中,Center Line,。,2,）选中圆，即自动生成中心线,参考其它元素生成中心线（,Center Line with Reference,）,该功能用于参考其它元素生成中心线。步骤如下：,1,）在装饰工具条中选中,Center Line with Reference,。,2,）选中圆，选中参考的元素，中心线自动生成。若参考元素为直线，则中心线分别与参考直线平行和垂直；若参考元素为圆，则中心线分别与两个圆圆心的连线平行和垂直,生成螺纹线（,Thread,）,该功能用于生成螺纹线。步骤如下：,1,）在装饰工具条中选中,Thread,。,2,）选中圆，在,Tools,工具条中选择内螺纹（,Tap,）或外螺纹（,Thread,）,即自动生成螺纹线,参考其它元素生成螺纹线（,Thread with Reference,）,该功能用于参考其它元素生成螺纹线。步骤如下：,1,）在装饰工具条中选中,Thread with Reference,。,2,）选中圆，在,Tools,工具条中选择内螺纹（,Tap,）或外螺纹（,Thread,）。,3,）选中参考的元素，螺纹线自动生成,50,生成轴线（,Axis Line,）,该功能用于生成轴线。步骤如下：,1,）在装饰工具条中选中,Axis Line,。,2,）选中两条直线，轴线自动生成,生成轴线和中心线（,Axis Line and Center Line,）,该功能用于生成轴线和中心线。步骤如下：,1,）在装饰工具条中选中,Axis Line and Center Line,。,2,）选中两个圆，则自动生成两圆之间的轴线和中心线,生成剖面线（,Area Fill,）,该功能用于生成剖面线。步骤如下：,1,）在装饰工具条中选中,Area Fill,。,2,）,Research of elements,对话框出现：选择,All elements in the view(,视图中所有的元素,),，点击欲生成剖面线的区域，剖面线自动生成；选择,Only displayed elements in the window(,窗口中显示的元素,),，点击欲生成剖面线的区域，剖面线自动生成；选择,Only selected elements(,选中的元素,),，选择所要的元素，点击欲生成剖面线的区域，剖面线自动生成。（如下图）,51,装配图中生成零件表（,BOM,）功能,在,CATIA,创成式工程绘图,(GDR),中可以方便的生成零件表。,打开三维模型和二维装配图。,若二维装配图处于,Working View(,工作视图,),状态，在,Insert Generation,下选中,Bill of Material,（零件表）；若二维装配图处于,Background(,背景,),状态，在,Insert Drawing,下选中,Bill of Material,（零件表）。,选择三维模型中的某一装配,Product,。（可以是总装配，也可是子装配）,在二维装配图中欲放置零件表的位置点击，零件表即可自动生成,52,标题栏及图框的生成功能,在二维绘图中可以根据国家标准和企业标准生成专用标题拦和图框。,1.,选择,Edit Background,，进入背景中绘制标题拦和图框。,2.,若有已做好的标题拦和图框，可选择,Insert Drawing Frame and Titleblock,。,3.,若新做标题拦和图框，则运用绘图工具绘出标题拦和图框。,4.,选择,Edit Working View,，回到工作视图中。,5.,将此图保存。以备以后调用。,53,制图标准选择,在二维绘图中有多个绘图标准可供选择。,1.,新生成一张图纸，在,New Drawing(,新图纸,),对话框中，,Standard,项下选择所需的标准。（如下左图）,2.,若已有图纸，可选择,File Page Setup,，在,Page Setup(,图纸设定,),对话框,Standard,项下选择所需的标准。（如上右图）,54,
