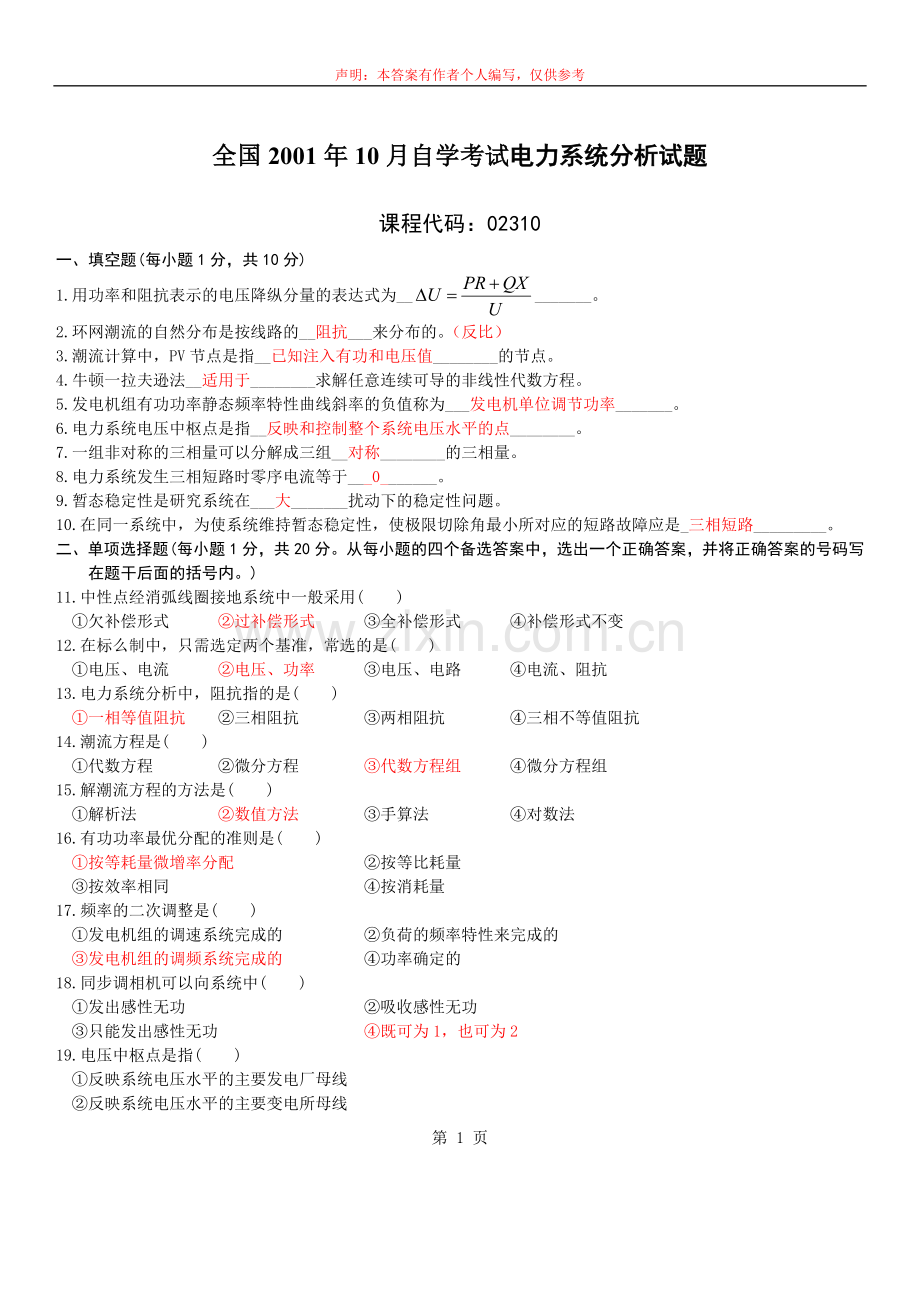

2010自考电力系统分析试卷参考答案.doc

声明：本答案有作者个人编写，仅供参考全国2001年10月自学考试电力系统分析试题课程代码：02310一、填空题(每小题1分，共10分)1.用功率和阻抗表示的电压降纵分量的表达式为_。2.环网潮流的自然分布是按线路的_阻抗_来分布的。（反比）3.潮流计算中，PV节点是指_已知注入有功和电压值_的节点。4.牛顿一拉夫逊法_适用于_求解任意连续可导的非线性代数方程。5.发电机组有功功率静态频率特性曲线斜率的负值称为_发电机单位调节功率_。6.电力系统电压中枢点是指_反映和控制整个系统电压水平的点_。7.一组非对称的三相量可以分解成三组_对称_的三相量。8.电力系统发生三相短路时零序电流等于_0_。9.暂态稳定性是研究系统在_大_扰动下的稳定性问题。10.在同一系统中，为使系统维持暂态稳定性，使极限切除角最小所对应的短路故障应是_三相短路_。二、单项选择题(每小题1分，共20分。从每小题的四个备选答案中，选出一个正确答案，并将正确答案的号码写在题干后面的括号内。)11.中性点经消弧线圈接地系统中一般采用( ) 欠补偿形式 过补偿形式 全补偿形式 补偿形式不变12.在标么制中，只需选定两个基准，常选的是( ) 电压、电流 电压、功率 电压、电路 电流、阻抗13.电力系统分析中，阻抗指的是( ) 一相等值阻抗 三相阻抗 两相阻抗 三相不等值阻抗14.潮流方程是( ) 代数方程 微分方程 代数方程组 微分方程组15.解潮流方程的方法是( ) 解析法 数值方法 手算法 对数法16.有功功率最优分配的准则是( ) 按等耗量微增率分配 按等比耗量 按效率相同 按消耗量17.频率的二次调整是( ) 发电机组的调速系统完成的 负荷的频率特性来完成的 发电机组的调频系统完成的 功率确定的18.同步调相机可以向系统中( ) 发出感性无功 吸收感性无功 只能发出感性无功 既可为1，也可为219.电压中枢点是指( ) 反映系统电压水平的主要发电厂母线 反映系统电压水平的主要变电所母线 1或2 电机输出线20.无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度( ) ABC三相相同 BC两相相同 A、B两相相同 AC两相相同21.冲击系数kim的数值变化范围是( ) 0kim1 1kim2 0kim2 1kim322.电力系统不对称短路包括几种短路类型( )（只有三相短路对称） 1 2 3 423.无限大功率电源的内部电抗为( ) 0.0 0.31.0 1.01024.发电机同步电抗xd暂态电抗xd次暂态电抗xd之间的数值关系为( ) xdxdxd xdxdxd xdxdxd xdxd25.理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期( ) 常数 2 326.将三个不对称相量分解为三组对称相量的方法是( ) 小干扰法 对称分量法 牛顿一拉夫逊法 龙格一库塔法27.三相短路的短路电流只包含( ) 正序分量 负序分量 零序分量 反分量28.三相短路的附加电抗等于( ) 0 Z2+Z0 Z2 Z2/Z029.在系统的初始运行条件、故障持续时间均完全相同的情况下，导致系统的暂态稳定性最差的故障应为( ) 单相接地短路 两相短路 三相短路 断相故障30.快速切除故障将使得系统的暂态稳定性得到( ) 无变化 提高 降低 微弱的负值变化三、简答题(每小题5分，共20分)31.有备用电源接线方式的五种接线形式是什么?辐射网、干式、链式、环网、双电源供电32.进行潮流计算时，对节点是如何分类的?PQ、PV、平衡节点33.试说明隐极式同步发电机突然三相短路时定、转子电流中所含的成分。定子：基波、非周期 转子：基波、直流34.试写出C相单相短路序分量电流边界条件方程。四、计算题(每小题7分，共28分)35.求图示网络的末端功率2及末端电压u2。 36. 两台同步发电机耗量特性完全相同，有功功率运行上、下限分别为10MWP130MW，20MWP250MW，现有负荷70MW，问如何分配最为经济? 37.同步发电机交轴电抗等值电路如图：试计算xq,xq。 38.110KV变电所经100KM单回架空输电线与无穷大系统相连，x1=0.4/KM，试问，该变电所母线发生三相短路时的冲击电流是多少?五、综合计算题(每小题11分，共22分) 39.试计算系统f点a相短路电流和变压器中性点电压。 40.系统接线如图，归算至同一基准值的参数标么值及初始运行条件示于图中，求下述两种情况下的静态稳定储备系数Kp (1)励磁不调节(发电机内电抗为xd) (2)励磁为不连续调节(发电机内电抗为xd)第 6 页
