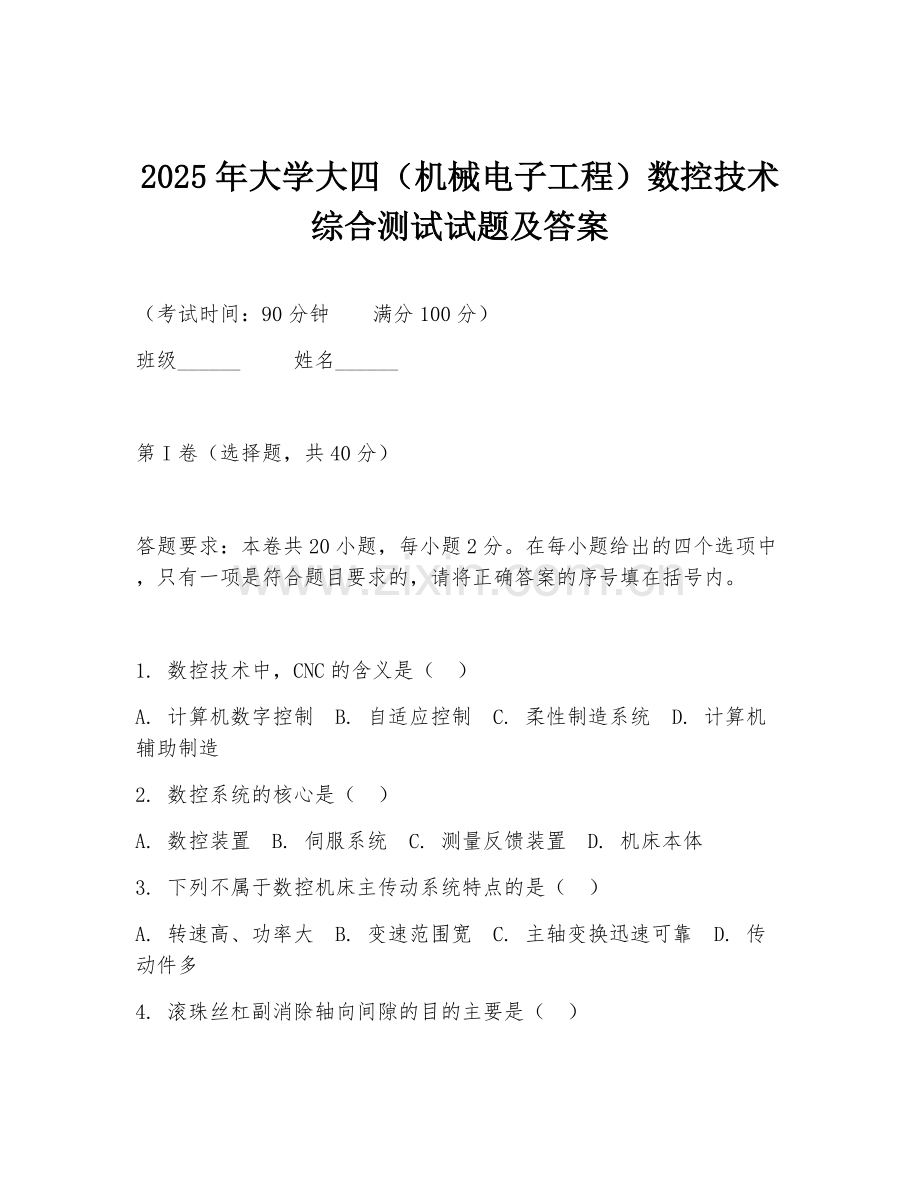

2025年大学大四（机械电子工程）数控技术综合测试试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）

答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 数控技术中，CNC的含义是（ ）
A. 计算机数字控制 B. 自适应控制 C. 柔性制造系统 D. 计算机辅助制造
2. 数控系统的核心是（ ）
A. 数控装置 B. 伺服系统 C. 测量反馈装置 D. 机床本体
3. 下列不属于数控机床主传动系统特点的是（ ）
A. 转速高、功率大 B. 变速范围宽 C. 主轴变换迅速可靠 D. 传动件多
4. 滚珠丝杠副消除轴向间隙的目的主要是（ ）

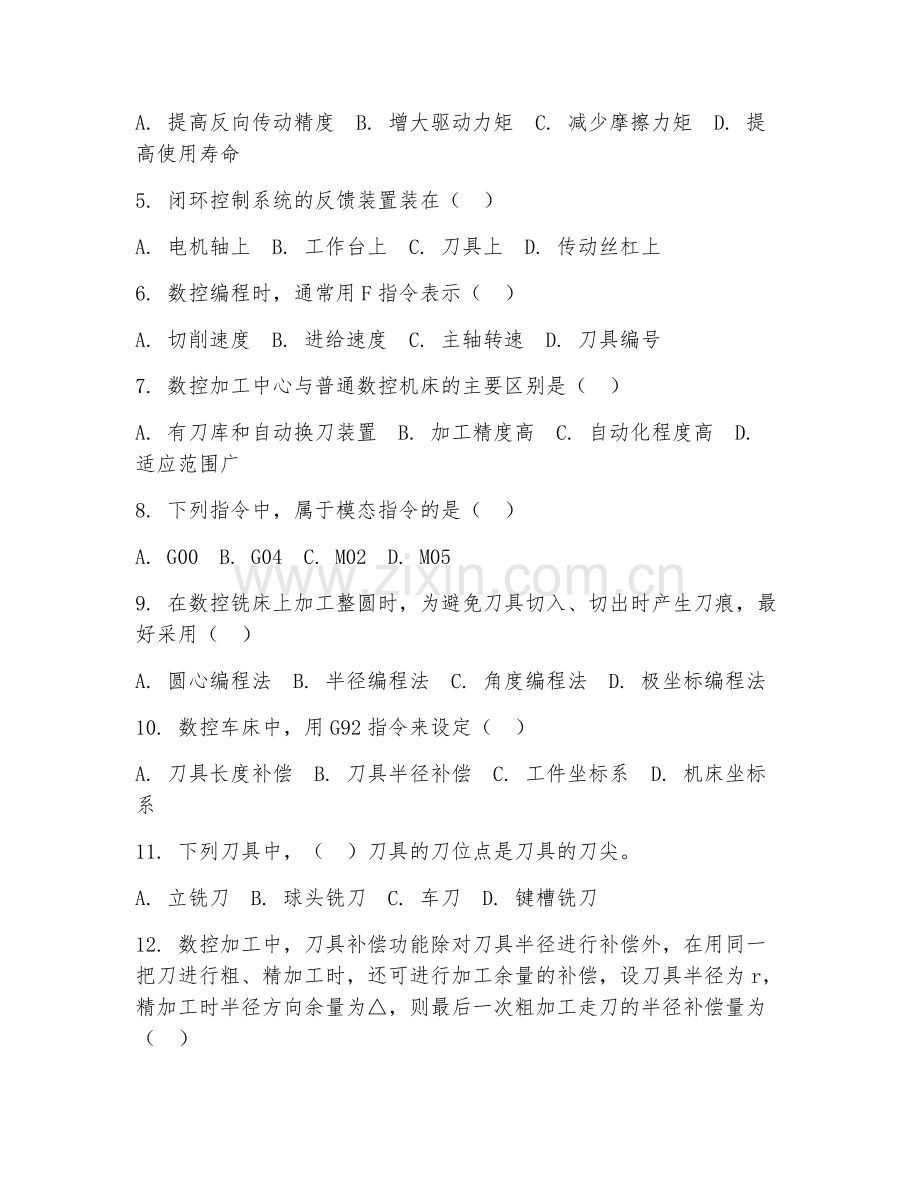

A. 提高反向传动精度 B. 增大驱动力矩 C. 减少摩擦力矩 D. 提高使用寿命
5. 闭环控制系统的反馈装置装在（ ）
A. 电机轴上 B. 工作台上 C. 刀具上 D. 传动丝杠上
6. 数控编程时，通常用F指令表示（ ）
A. 切削速度 B. 进给速度 C. 主轴转速 D. 刀具编号
7. 数控加工中心与普通数控机床的主要区别是（ ）
A. 有刀库和自动换刀装置 B. 加工精度高 C. 自动化程度高 D. 适应范围广
8. 下列指令中，属于模态指令的是（ ）
A. G00 B. G04 C. M02 D. M05
9. 在数控铣床上加工整圆时，为避免刀具切入、切出时产生刀痕，最好采用（ ）
A. 圆心编程法 B. 半径编程法 C. 角度编程法 D. 极坐标编程法
10. 数控车床中，用G92指令来设定（ ）
A. 刀具长度补偿 B. 刀具半径补偿 C. 工件坐标系 D. 机床坐标系
11. 下列刀具中，（ ）刀具的刀位点是刀具的刀尖。
A. 立铣刀 B. 球头铣刀 C. 车刀 D. 键槽铣刀
12. 数控加工中，刀具补偿功能除对刀具半径进行补偿外，在用同一把刀进行粗、精加工时，还可进行加工余量的补偿，设刀具半径为r，精加工时半径方向余量为△，则最后一次粗加工走刀的半径补偿量为（ ）
A. r B. r+△ C. △ D. 2r+△
13. 对于点位控制的数控机床，其运动部件只要求能够实现从一个位置到另一个位置的精确运动，对（ ）过程不作严格要求。
A. 运动速度 B. 运动方向 C. 运动轨迹 D. 运动精度
14. 数控系统中，刀具功能用（ ）指令表示。
A. T B. M C. S D. G
15. 数控加工中心的自动换刀装置由（ ）等部分组成。
A. 刀库、机械手 B. 刀库、刀具 C. 刀具、机械手 D. 刀库、控制系统
16. 在数控编程中，G41和G42指令分别表示（ ）
A. 刀具半径左补偿、刀具半径右补偿 B. 刀具半径右补偿、刀具半径左补偿 C. 刀具长度正补偿、刀具长度负补偿 D. 刀具长度负补偿、刀具长度正补偿
17. 数控车床的X轴一般是（ ）
A. 垂直于工件轴线方向 B. 平行于工件轴线方向 C. 与工件轴线成45°角方向 D. 任意方向
18. 下列不属于数控加工工艺特点之一的是（ ）
A. 工序相对集中 B. 工艺设计复杂 C. 加工精度高 D. 生产效率高
19. 数控编程时，绝对坐标编程与增量坐标编程可通过（ ）指令进行切换。
A. G90和G91 B. G40和G41 C. G41和G42 D. G92和G54
20. 数控系统中，主轴转速功能用（ ）指令表示。
A. S B. M C. T D. G

第II卷（非选择题，共60分）

二、填空题（每空1分，共10分）

答题要求：请在每题的空格中填上正确答案。错填、不填均无分。

一些数控系统规定，在执行含有刀具半径补偿的程序段时如果存在刀具半径补偿，刀具半径补偿的建立与取消只能在G00或（ ）指令下进行。

在数控编程中，刀具补偿分为刀具半径补偿和（ ）补偿。

数控加工中心按照主轴在加工时的空间位置可分为卧式加工中心、（ ）加工中心和万能加工中心。

在数控铣床上，铣削平面轮廓曲线时，刀具的切入和切出点应选在（ ）的延长线上或轮廓曲线的交点处，以保证加工精度。

数控车床的Z轴一般是（ ）于工件轴线方向。

数控编程时，G90指令表示（ ）坐标编程，G91指令表示（ ）坐标编程。

数控系统中，M03指令表示主轴（ ）旋转，M04指令表示主轴（ ）旋转。

滚珠丝杠副的传动效率比普通滑动丝杠副（ ）。

三、判断题（每题2分，共10分）

答题要求：判断下列各题，正确的在括号内打“√”，错误的打“×”。

数控系统中，G00指令的运动速度是由机床参数设定的，与程序段中的F指令无关。（ ）

数控加工中心的刀具自动交换装置可以在任意位置进行刀具交换。（ ）

在数控编程中，使用刀具半径补偿功能可以简化编程。（ ）

数控车床的X轴和Z轴的正方向是确定不变且统一规定的。（ ）

数控加工工艺设计时，应尽量采用工序分散的原则。（ ）

四、简答题（每题10分，共20分）

答题要求：简要回答问题，答案应简洁明了。

简述数控加工工艺的主要内容。

简述数控编程的步骤。

五、综合题（每题20分，共20分）

答题要求：根据所给材料，回答问题。

材料：有一零件，其轮廓形状为一平面曲线，要求在数控铣床上进行加工。已知该曲线方程为y = x² + 1，加工起点坐标为（0，1），终点坐标为（2，5）。刀具半径为1mm，采用刀具半径右补偿。

请编写该零件的数控加工程序。

答案：
1. A
2. A
3. D
4. A
5. B
6. B
7. A
8. A
9. A
10. C
11. C
12. B
13. C
14. A
15. A
16. A
17. A
18. B
19. A
20. A

二、填空题答案：G01；刀具长度；立式；轮廓曲线；平行；绝对；增量；正；反；高

三、判断题答案：√；×；√；√；×

四、简答题答案：数控加工工艺主要内容包括：分析零件图样，确定加工工艺过程；选择合适的数控机床及刀具；确定工件的定位与夹紧方案；确定加工路线；确定切削用量；制定数控加工工艺文件。数控编程步骤：分析零件图样和工艺要求；确定加工工艺过程；数值计算；编写零件加工程序单；程序校验与首件试切。

五、综合题答案：
O0001
G90 G54 G00 X0 Y1
G42 D01
G01 X2 Y5 F100
G00 X0 Y1
G40
M02
