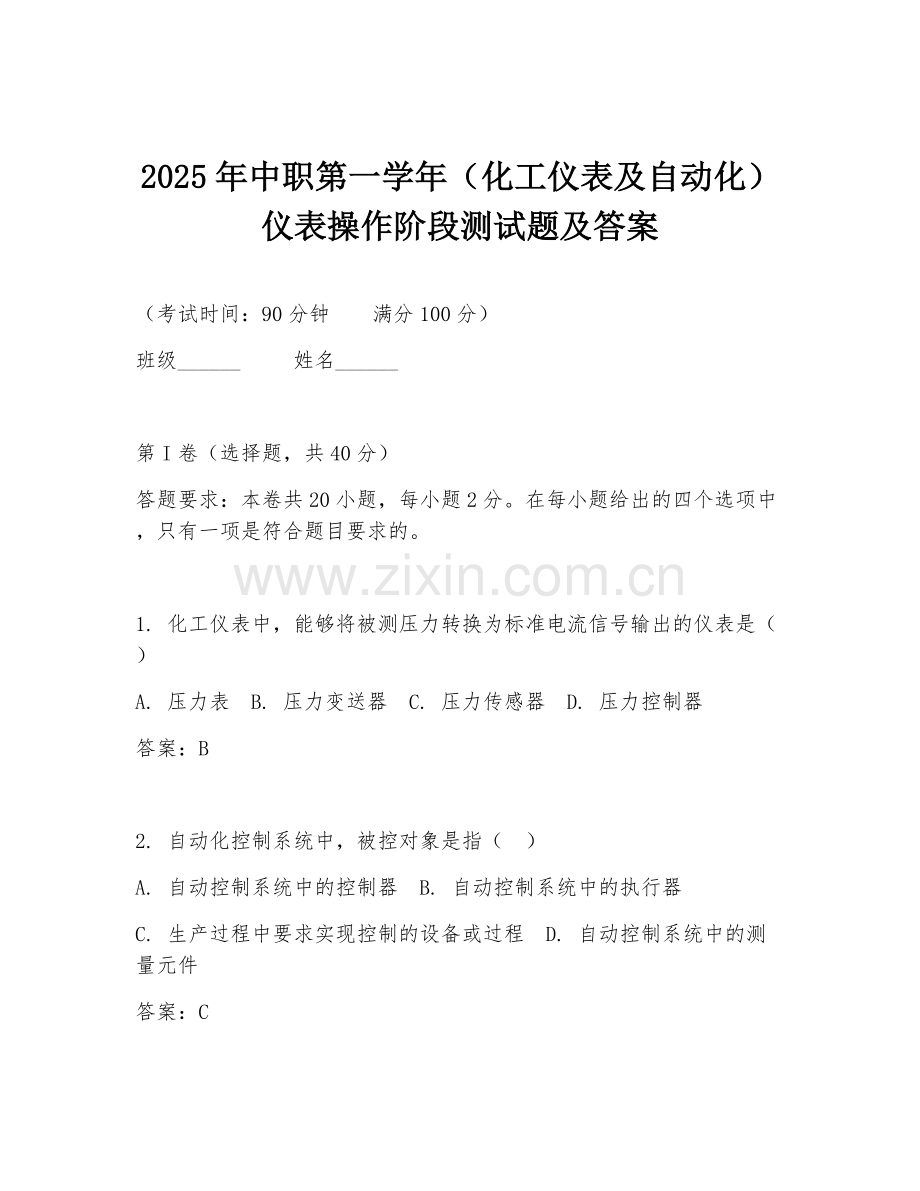

2025年中职第一学年（化工仪表及自动化）仪表操作阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本卷共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的。

1. 化工仪表中，能够将被测压力转换为标准电流信号输出的仪表是（ ）
A. 压力表 B. 压力变送器 C. 压力传感器 D. 压力控制器
答案：B

2. 自动化控制系统中，被控对象是指（ ）
A. 自动控制系统中的控制器 B. 自动控制系统中的执行器
C. 生产过程中要求实现控制的设备或过程 D. 自动控制系统中的测量元件
答案：C

3. 以下哪种控制规律能有效消除余差（ ）
A. P控制 B. PI控制 C. PD控制 D. PID控制
答案：D

4. 热电偶温度计的工作原理是基于（ ）
A. 热电效应 B. 热阻效应 C. 热磁效应 D. 热压效应
答案：A

5. 流量测量中，常用于测量大口径管道中液体流量的仪表是（ ）
A. 转子流量计 B. 电磁流量计 C. 孔板流量计 D. 涡轮流量计
答案：C

6. 自动化仪表的精度等级是指仪表的（ ）
A. 误差 B. 基本误差 C. 最大误差 D. 允许误差
答案：D

7. 在控制系统中，比例度越大，系统的（ ）
A. 稳定性越好，控制作用越强 B. 稳定性越好，控制作用越弱
C. 稳定性越差，控制作用越强 D. 稳定性越差，控制作用越弱
答案：B

8. 气动调节阀的气开、气关形式是由（ ）决定的。
A. 执行机构的正反作用 B. 阀芯的正装、反装
C. 输入信号的大小 D. 工艺生产的安全要求
答案：D

9. 以下不属于温度传感器的是（ ）
A. 热电阻 B. 热电偶 C. 热敏电阻 D. 应变片
答案：D

10. 液位测量中，浮球液位计是利用（ ）原理工作的。
A. 浮力 B. 静压 C. 电容 D. 电磁感应
答案：A

11. 自动控制系统中，测量变送环节的作用是（ ）
A. 测量被控变量并将其转换为标准信号 B. 接受控制器的输出信号并驱动执行器动作
C. 对被控变量进行控制 D. 实现系统的自动化运行
答案：A

12. 以下哪种仪表可用于测量气体的压力（ ）
A. 弹簧管压力表 B. 双金属温度计 C. 超声波液位计 D. 热电阻温度计
答案：A

13. 当控制系统的输入信号为阶跃信号时，输出信号随时间的变化规律称为（ ）
A. 传递函数 B. 频率特性 C. 阶跃响应 D. 脉冲响应
答案：C

14. 电动执行器的输出方式有（ ）
A. 直行程和角行程 B. 气开和气关 C. 正作用和反作用 D. 电压和电流
答案：A

15. 以下关于调节阀的说法，错误的是（ ）
A. 调节阀是控制系统中的执行器 B. 调节阀的流量系数越大，流量调节能力越强
C. 调节阀只能调节气体流量 D. 调节阀的工作特性会影响系统的控制质量
答案：C

16. 热电阻温度计的测量电路一般采用（ ）
A. 直流电桥 B. 交流电桥 C. 放大器 D. 滤波器
答案：A

17. 在控制系统中，积分时间越长，积分作用（ ）
A. 越强 B. 越弱 C. 不变 D. 先强后弱
答案：B

18. 以下哪种仪表可用于测量流量的累计值（ ）
A. 转子流量计 B. 椭圆齿轮流量计 C. 电磁流量计 D. 涡街流量计
答案：B

19. 自动化仪表的信号传输方式中，4 - 20mA电流信号属于（ ）
A. 模拟信号 B. 数字信号 C. 开关信号 D. 脉冲信号
答案：A

20. 控制系统中，干扰作用是指（ ）
A. 对被控变量产生影响的外界因素 B. 控制器发出的控制信号
C. 执行器的动作 D. 测量变送环节的输出信号
答案：A

第II卷（非选择题，共60分）

（一）填空题（每题2分，共10分）
1. 化工仪表按其功能可分为检测仪表、显示仪表、______仪表和执行器等。
答案：控制

2. 热电偶的热电势大小与热电偶的材料及两端的______有关。
答案：温度

3. 自动化控制系统的基本组成包括被控对象、测量变送环节、______、执行器。
答案：控制器

4. 调节阀的流量特性有直线、等百分比、______和快开等。
答案：抛物线

5. 热电阻是利用导体或半导体的______随温度变化的特性来测量温度的。
答案：电阻值

（二）判断题（每题2分，共10分）
1. 仪表的精度等级越高，测量误差越小。（ ）
答案：√

2. 气开式调节阀在无信号输入时阀门全开。（ ）
答案：×

3. 控制系统中，比例控制作用能消除余差。（ ）
答案：×

4. 电磁流量计只能测量导电液体的流量。（ ）
答案：√

5. 热电阻温度计的测量精度比热电偶温度计高。（ ）
答案：×

（三）简答题（每题10分，共20分）
1. 简述自动控制系统的工作原理。
答案：自动控制系统是由被控对象、测量变送环节、控制器和执行器组成。测量变送环节测量被控变量并将其转换为标准信号，控制器根据测量信号与给定值的偏差进行运算，输出控制信号，执行器接受控制信号并驱动被控对象动作，使被控变量保持在给定值附近，从而实现对生产过程的自动控制。

2. 说明调节阀的气开、气关形式选择的依据。
答案：调节阀气开、气关形式的选择主要依据工艺生产的安全要求。当信号压力中断时，应避免损坏设备和伤害操作人员。例如，对于加热炉的燃料气调节阀，应选择气开式，当信号中断时阀门关闭，停止供气，防止炉温过高；对于一些装有易结晶、易凝固物料的容器的出料调节阀，应选择气关式，信号中断时阀门打开，防止物料堵塞管道。

（四）材料分析题（每题10分，共20分）
材料：某化工生产过程中，需要对反应釜内的温度进行精确控制。采用了温度控制系统，包括热电偶温度计作为测量变送环节，PID控制器，电动调节阀作为执行器。在运行过程中，发现反应釜温度波动较大，超出了工艺要求的范围。
1. 分析可能导致温度波动大的原因。
答案：可能原因有：热电偶温度计测量不准确，存在误差；PID控制器参数设置不合理，比例度、积分时间或微分时间不合适；电动调节阀的流量特性与工艺要求不匹配，导致控制效果不佳；反应釜内的搅拌装置运行不稳定，影响热量传递均匀性；外界环境温度变化对系统产生干扰等。

2. 针对上述原因，提出相应的解决措施。
答案：解决措施为：对热电偶温度计进行校准或更换，确保测量准确；重新调整PID控制器参数，通过试验找到合适的比例度、积分时间和微分时间；检查电动调节阀，若流量特性不合适，更换合适的调节阀；检查搅拌装置，确保其正常稳定运行；对反应釜采取保温措施，减少外界环境温度干扰。

（五）综合应用题（每题10分，共20分）
1. 设计一个简单的液位控制系统，画出控制系统原理图，并说明各组成部分的作用。
答案：控制系统原理图：液位测量装置（如浮球液位计）测量液位，将液位信号转换为标准信号传送给控制器（如PID控制器），控制器根据测量信号与给定液位值的偏差进行运算，输出控制信号给电动调节阀，调节阀根据控制信号调节进水或排水流量，从而控制液位稳定。各部分作用：液位测量装置测量液位；控制器根据偏差进行控制运算；调节阀执行控制动作，调节液位。

2. 某化工管道中需要测量液体的流量，已知管道直径较大，液体具有腐蚀性。请选择合适的流量测量仪表，并说明理由。
答案：应选择电磁流量计。理由：电磁流量计适用于测量大口径管道中导电液体的流量，对于具有腐蚀性的液体也能适用，它不受流体密度、粘度、温度、压力等因素的影响，测量精度高，响应速度快，能满足该化工管道液体流量测量的要求。
