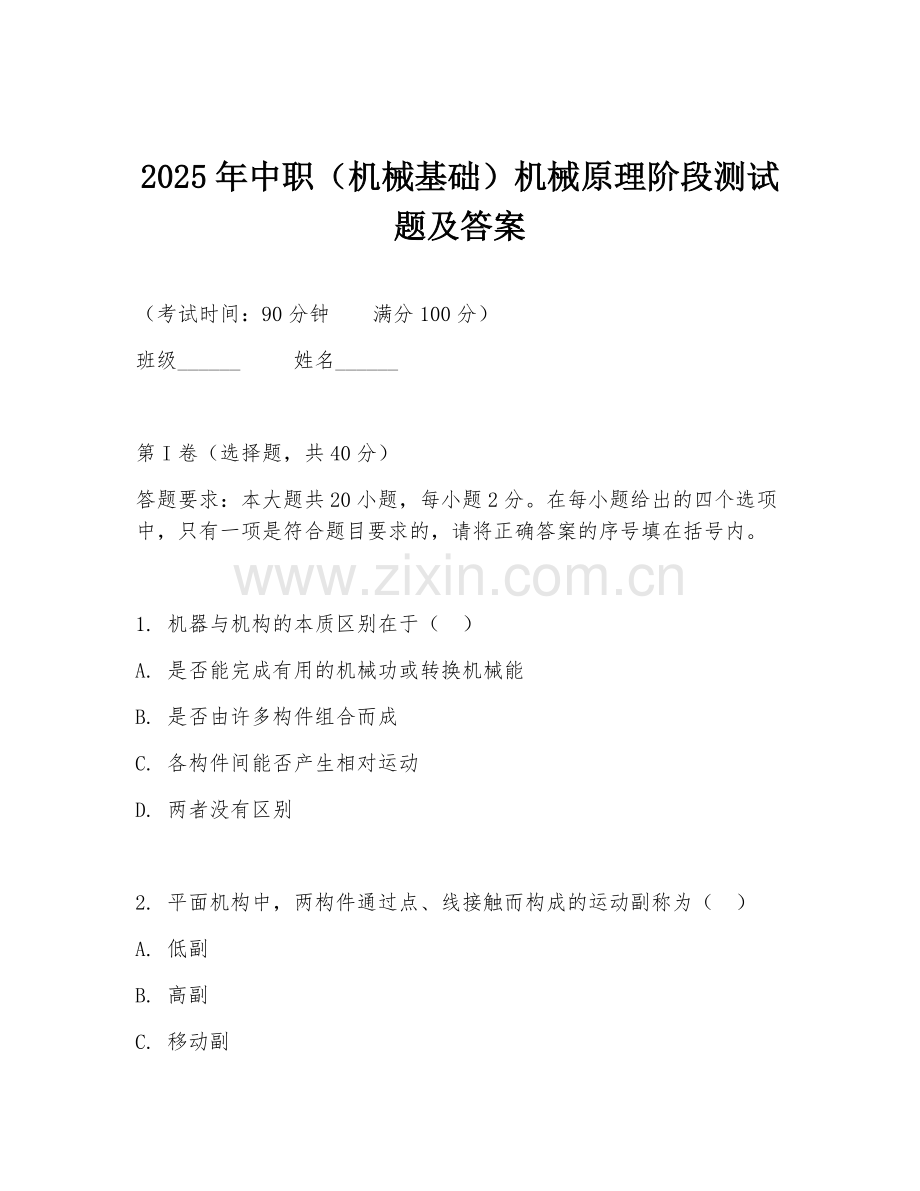

2025年中职（机械基础）机械原理阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：本大题共20小题，每小题2分。在每小题给出的四个选项中，只有一项是符合题目要求的，请将正确答案的序号填在括号内。

1. 机器与机构的本质区别在于（ ）
A. 是否能完成有用的机械功或转换机械能
B. 是否由许多构件组合而成
C. 各构件间能否产生相对运动
D. 两者没有区别

2. 平面机构中，两构件通过点、线接触而构成的运动副称为（ ）
A. 低副
B. 高副
C. 移动副
D. 转动副

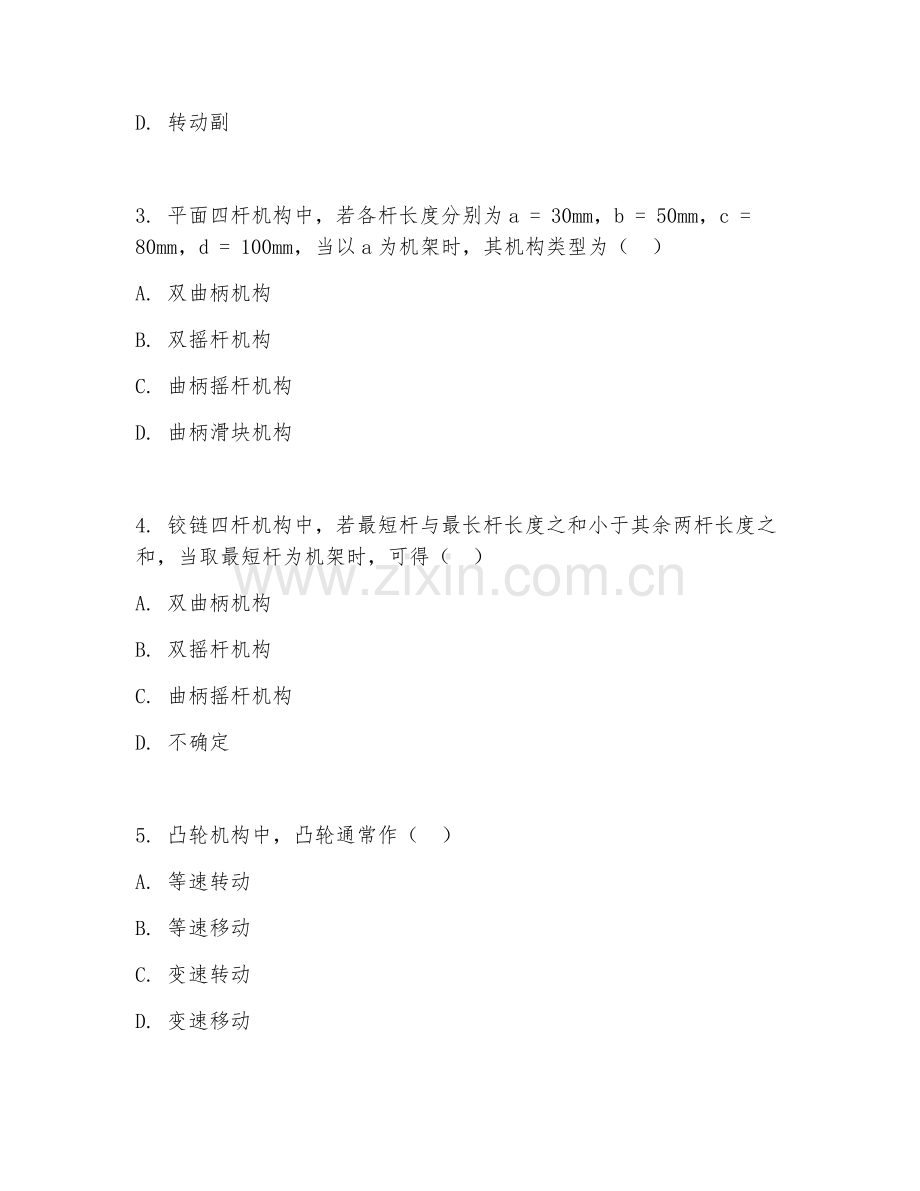

3. 平面四杆机构中，若各杆长度分别为a = 30mm，b = 50mm，c = 80mm，d = 100mm，当以a为机架时，其机构类型为（ ）
A. 双曲柄机构
B. 双摇杆机构
C. 曲柄摇杆机构
D. 曲柄滑块机构

4. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，当取最短杆为机架时，可得（ ）
A. 双曲柄机构
B. 双摇杆机构
C. 曲柄摇杆机构
D. 不确定

5. 凸轮机构中，凸轮通常作（ ）
A. 等速转动
B. 等速移动
C. 变速转动
D. 变速移动

6. 凸轮机构的从动件按等加速等减速运动规律运动时，在整个运动过程中（ ）
A. 速度逐渐增大
B. 速度逐渐减小
C. 速度先增大后减小
D. 速度先减小后增大

7. 渐开线齿轮传动的重合度（ ）
A. 恒大于1
B. 恒等于1
C. 恒小于1
D. 有时大于1，有时小于1

8. 一对渐开线标准直齿圆柱齿轮传动，已知中心距a = 100mm，传动比i = 3，小齿轮齿数z1 = 20，则大齿轮齿数z2为（ ）
A. 20
B. 40
C. 60
D. 80

9. 渐开线齿轮的齿廓曲线形状取决于（ ）
A. 分度圆
B. 齿顶圆
C. 齿根圆
D. 基圆

10. 一对渐开线齿轮正确啮合的条件是（ ）
A. 两齿轮的模数和压力角分别相等
B. 两齿轮的模数相等
C. 两齿轮的压力角相等
D. 两齿轮的齿数相等

11. 带传动中，带的张紧力（ ）
A. 越大越好，可以提高传动能力
B. 越小越好，可以减少带的磨损
C. 要适中，过大过小都不好
D. 与带的传动能力无关

12. 带传动工作时，带内应力的最大值发生在（ ）
A. 带进入主动轮处
B. 带离开主动轮处
C. 带进入从动轮处
D. 带离开从动轮处

13. 链传动中，链条的节数宜采用（ ）
A. 奇数
B. 偶数
C. 质数
D. 无所谓

14. 链传动中，当主动链轮匀速转动时，从动链轮的转速（ ）
A. 匀速不变
B. 周期性变化
C. 无规律变化
D. 先快后慢

15. 齿轮传动中，轮齿的齿面接触疲劳点蚀常发生在（ ）
A. 齿根部分
B. 齿顶部分
C. 节线附近靠近齿根处
D. 节线附近靠近齿顶处

16. 蜗杆传动中，蜗杆的头数z1与传动效率η的关系是（ ）
A. z1越多，η越高
B. z1越多，η越低
C. z1越少，η越高
D. z1与η无关

17. 轴的结构设计中，轴上零件的轴向固定方法不包括（ ）
A. 键连接
B. 轴肩和轴环
C.套筒
D.圆螺母

18. 滚动轴承的基本额定寿命是指（ ）
A. 在额定动载荷作用下，轴承所能达到的寿命
B. 在额定静载荷作用下，轴承所能达到的寿命
C. 一批同型号轴承在相同条件下运转，其中90%的轴承所能达到的寿命
D. 一批同型号轴承在相同条件下运转，其中50%的轴承所能达到的寿命

19. 下列不属于间歇运动机构的是（ ）
A. 棘轮机构
B. 槽轮机构
C. 不完全齿轮机构
D. 曲柄摇杆机构

20. 机械运动方案设计的核心是（ ）
A. 机构选型
B. 机构组合
C. 确定执行构件的运动规律
D. 以上都是

第II卷（非选择题，共60分）

一、填空题（每空1分，共10分）
1. 机器是执行__________或__________的装置，用来变换或传递能量、物料与信息。
2. 平面运动副按其接触特性，可分为__________和__________。
3. 铰链四杆机构中，若最短杆与最长杆长度之和大于其余两杆长度之和，则无论取哪一杆为机架，均为__________机构。
4. 凸轮机构主要由__________、__________和__________三个基本构件组成。
5. 渐开线齿轮的五个基本参数是__________、__________、__________、__________和__________。

二、判断题（每题2分，共10分）
1. 机构中只要有一个构件能作整周转动，就可称为曲柄。（ ）
2. 凸轮机构中，凸轮的轮廓曲线取决于从动件的运动规律。（ ）
3. 一对渐开线齿轮传动的重合度越大，表明同时参与啮合的轮齿对数越多，传动越平稳。（ ）
4. 带传动中，带的弹性滑动是不可避免的。（ ）
5. 滚动轴承的基本额定静载荷是指轴承在静止或缓慢摆动时所能承受的最大载荷。（ ）

三、简答题（每题10分，共20分）
1. 简述平面四杆机构的基本类型及其特点。
2. 简述渐开线齿轮传动的特点。

四、分析计算题（每题10分，共20分）
1. 已知一铰链四杆机构，各杆长度分别为AB = 50mm，BC = 120mm，CD = 100mm，AD = 80mm。试判断：（1）若取AB杆为机架，该机构属于什么类型？（2）若取AD杆为机架，该机构属于什么类型？
2. 一对标准直齿圆柱齿轮传动，已知模数m = 4mm齿数z1 = 20，z2 = 40，试计算：（1）两齿轮的分度圆直径d1、d2；（2）中心距a。

五、综合应用题（10分）
设计一个用于输送物料的间歇运动机构，要求在工作时能实现物料的间歇输送，停歇时物料保持静止。请说明选用哪种间歇运动机构，并简述其工作原理。

答案：
I卷：1. A 2. B 3. B 4. A 5. A6. C 7. A 8. C 9. D 10. A11. C 12. A 13. B 14. B 15. C16. A 17. A 18. C 19. D 20. D
II卷：一、1. 机械功；转换机械能 2. 低副；高副 3. 双摇杆 4. 凸轮；从动件；机架 5. 模数；压力角；齿数；齿顶高系数；顶隙系数
二、1. × 2. × 3. √ 4. √ 5. √
三、1. 平面四杆机构的基本类型有曲柄摇杆机构、双曲柄机构和双摇杆机构。曲柄摇杆机构：能将主动件的连续转动转化为从动件的往复摆动。双曲柄机构：两连架杆均为曲柄，能将主动曲柄的连续转动转化为从动曲柄相同的连续转动。双摇杆机构：两连架杆均为摇杆，可实现不同形式的摆动。
2. 渐开线齿轮传动的特点：传动比恒定；中心距具有可分性；齿廓之间为线接触，承载能力高，传动效率高；制造和安装精度要求较高。
四、1. （1）因为AB + AD = 50 + 80 = 130mm，BC + CD = 120 + 100 = 220mm，AB + AD < BC + CD，且AB为最短杆，所以取AB杆为机架时，该机构为双曲柄机构。（2）取AD杆为机架时，因为AB + AD < BC + CD，且AD为最短杆，所以该机构为双摇杆机构。
2. （1）d1 = mz1 = 4×20 = 80mm，d2 = mz2 = 4×40 = 160mm。（2）a = (d1 + d2)/2 = (80 + 160)/2 = 120mm。
五、可选用棘轮机构。工作原理：当主动件作连续的往复摆动时，棘爪在棘轮齿背上滑过，当主动件反向摆动时，棘爪插入棘轮齿槽，推动棘轮转过一定角度，从而实现间歇运动，将物料间歇输送，停歇时物料因棘轮静止而保持静止。
