砌体结构工程施工2-小型混凝土空心砌块砌体施工.pptx

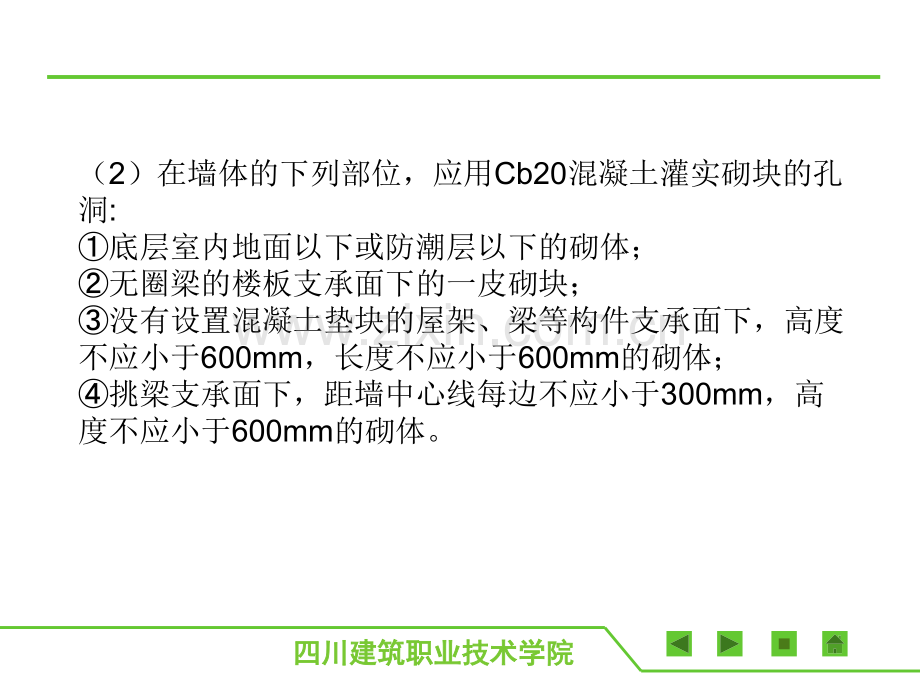

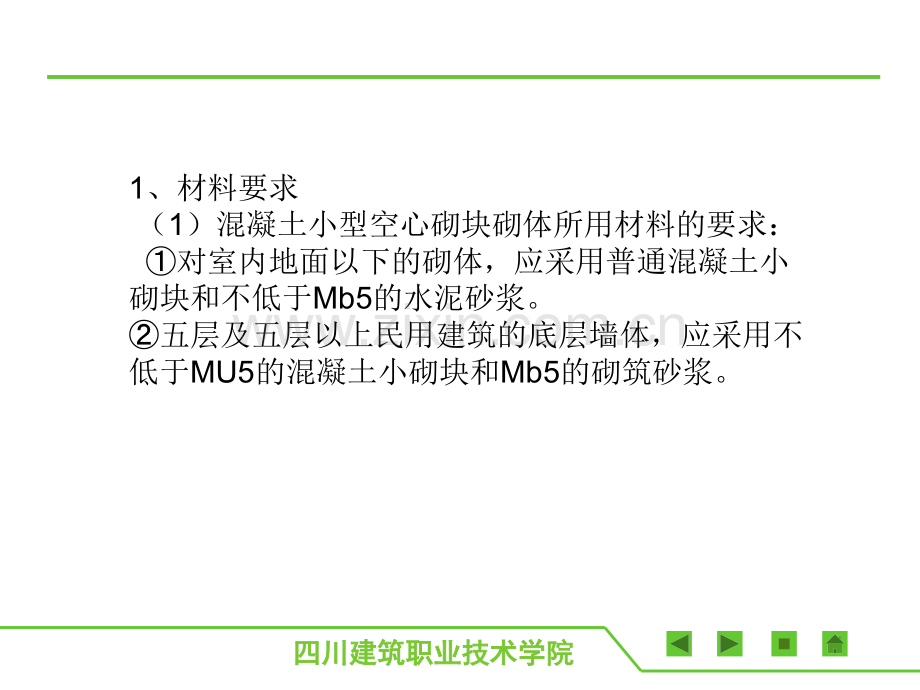

四川建筑职业技术学院四川建筑职业技术学院1、材料要求（1）混凝土小型空心砌块砌体所用材料的要求：对室内地面以下的砌体，应采用普通混凝土小砌块和不低于Mb5的水泥砂浆。五层及五层以上民用建筑的底层墙体，应采用不低于MU5的混凝土小砌块和Mb5的砌筑砂浆。四川建筑职业技术学院四川建筑职业技术学院（2）在墙体的下列部位，应用Cb20混凝土灌实砌块的孔洞:底层室内地面以下或防潮层以下的砌体；无圈梁的楼板支承面下的一皮砌块；没有设置混凝土垫块的屋架、梁等构件支承面下，高度不应小于600mm，长度不应小于600mm的砌体；挑梁支承面下，距墙中心线每边不应小于300mm，高度不应小于600mm的砌体。四川建筑职业技术学院四川建筑职业技术学院 2、施工准备 （1）运到现场的小砌块，应分规格、分等级堆放，堆放场地必须平整，并做好排水。小砌块的堆放高度不宜超过1.6m。（2）对于砌筑承重墙的小砌块应进行挑选，剔出断裂小砌块或壁肋中有竖向凹形裂缝的小砌块。（3）龄期不足28d及潮湿的小砌块不得进行砌筑。四川建筑职业技术学院四川建筑职业技术学院（4）普通混凝土小砌块不宜浇水；当天气干燥炎热时，可在砌块上稍加喷水润湿；轻骨料混凝土小砌块可洒水，但不宜过多。（5）清除小砌块表面污物和芯柱用小砌块孔洞底部的毛边。（6）砌筑底层墙体前，应对基础进行检查，清除防潮层顶面上的污物。四川建筑职业技术学院四川建筑职业技术学院（7）根据砌块尺寸和灰缝厚度计算皮数，制作皮数杆。皮数杆立在建筑物四角或楼梯间转角处。皮数杆间距不宜超过15 m。（8）准备好所需的拉结钢筋或钢筋网片。（9）根据小砌块搭接需要，准备一定数量的辅助规格的小砌块。（10）砌筑砂浆必须搅拌均匀，随拌随用四川建筑职业技术学院四川建筑职业技术学院3、砌块排列与砌筑 （1）砌块排列 砌块排列时，必须根据砌块尺寸和垂直灰缝的宽度和水平灰缝的厚度计算砌块砌筑皮数和排数，以保证砌体的尺寸；砌块排列应按设计要求，从基础面开始排列，尽可能采用主规格和大规格砌块，以提高台班产量。四川建筑职业技术学院四川建筑职业技术学院外墙转角处和纵横墙交接处，砌块应分皮咬槎，交错搭砌，以增加房屋的刚度和整体性。砌块墙与后砌隔墙交接处，应沿墙高每隔400mm在水平灰缝内设置不少于24、横筋间距不大于200mm的焊接钢筋网片，钢筋网片伸入后砌隔墙内不应小于600mm(图51)。四川建筑职业技术学院四川建筑职业技术学院砌块排列应对孔错缝搭砌，搭砌长度不应小于 90 mm，如果搭接错缝长度满足不了规定的要求，应采取压砌钢筋网片或设置拉结筋等措施，具体构造按设计规定。对设计规定或施工所需要的孔洞口、管道、沟槽和预埋件等，应在砌筑时预留或预埋，不得在砌筑好的墙体上打洞、凿槽。砌体的垂直缝应与门窗洞口的侧边线相互错开，不得同缝，错开间距应大于150mm，且不得采用砖镶砌。四川建筑职业技术学院四川建筑职业技术学院砌体水平灰缝厚度和垂直灰缝宽度一般为10 mm，但不应大于12mm，也不应小于8mm。在楼地面砌筑一皮砌块时，应在芯柱位置侧面预留孔洞。为便于施工操作，预留孔洞的开口一般应朝向室内，以便清理杂物、绑扎和固定钢筋。设有芯柱的T形接头砌块第一皮至第六皮排列平面，见图52。第七皮开始又重复第一皮至第六皮的排列，但不用开口砌块，其排列立面见图53。设有芯柱的L形接头第一皮砌块排列平面，见图54。四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院（2）砌块砌筑组砌形式混凝土空心小砌块墙的立面组砌形式仅有全顺一种，上、下竖向相互错开190 mm；双排小砌块墙横向竖缝也应相互错开190mm，见图55。组砌方法混凝土空心小砌块宜采用铺灰反砌法进行砌筑。先用大铲或瓦刀在墙顶上摊铺砂浆，铺灰长度不宜超过800 mm，再在已砌砌块的端面上刮砂浆，双手端起小砌块，并使其底面向上，摆放在砂浆层上，并与前一块挤紧，并使上下砌块的孔洞对准，挤出的砂浆随手刮去。若使用一端有凹槽的砌块时，应将有凹槽的一端接着平头的一端砌筑。四川建筑职业技术学院四川建筑职业技术学院组砌要点小砌块砌筑应从转角或定位处开始，内外墙同时砌筑，纵横墙交错搭接。外墙转角处应使小砌块隔皮露端面；T形交接处应使横墙小砌块隔皮露端面，纵墙在交接处改砌两块辅助规格小砌块(尺寸为290mml90mm90mm，一头开口)，所有露端面用水泥砂浆抹平，见图56。四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院小型空心砌块技术交底实例四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院四川建筑职业技术学院根据图纸完成一面墙的小型空心砌块的排列，并绘制排列图注意：主规格、副规格砌块的排列 灰缝的大小 错缝搭接
