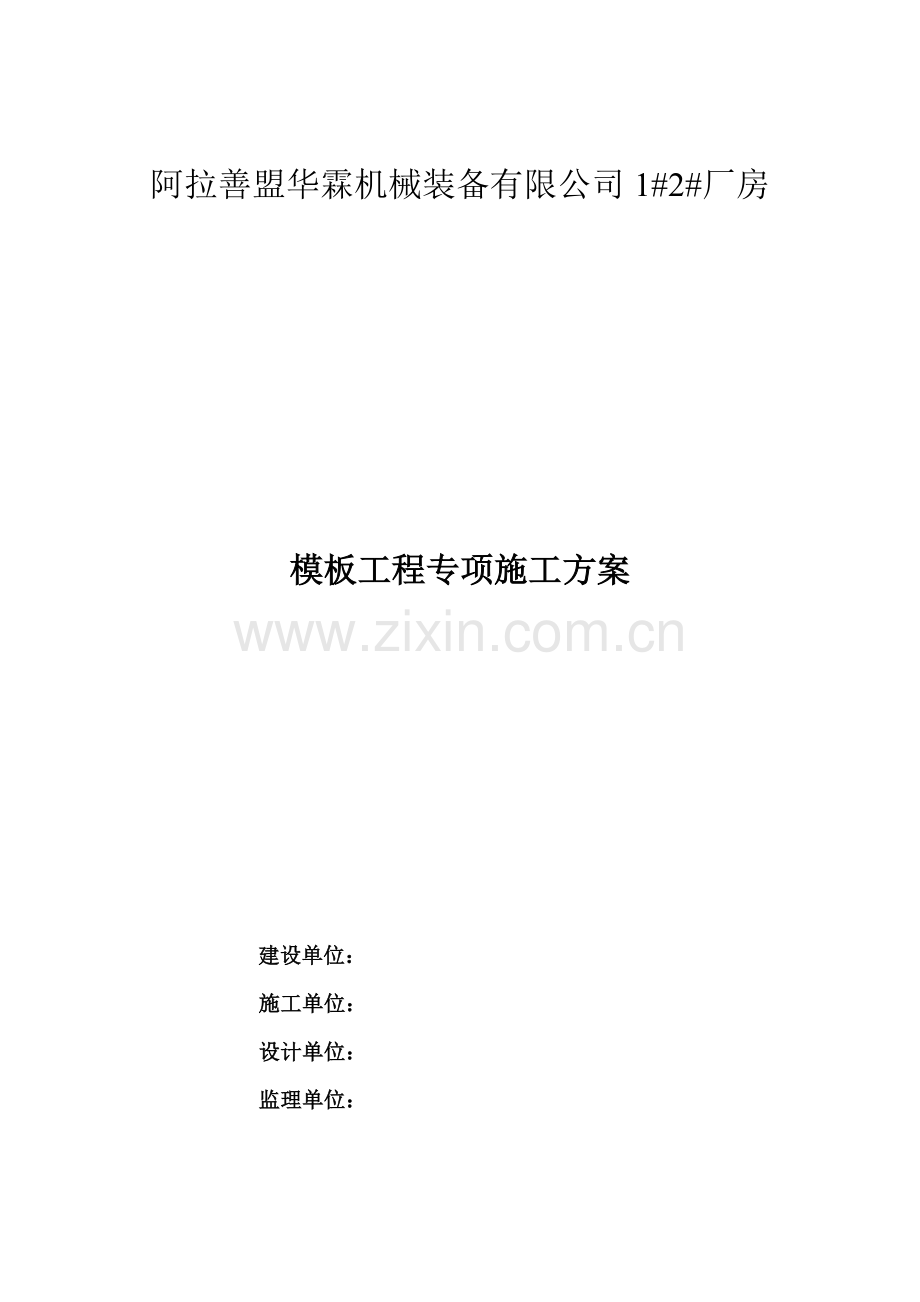

阿拉善盟华霖机械装备有限公司1#2#厂房

模板工程专项施工方案

建设单位：
施工单位：
设计单位：
监理单位：

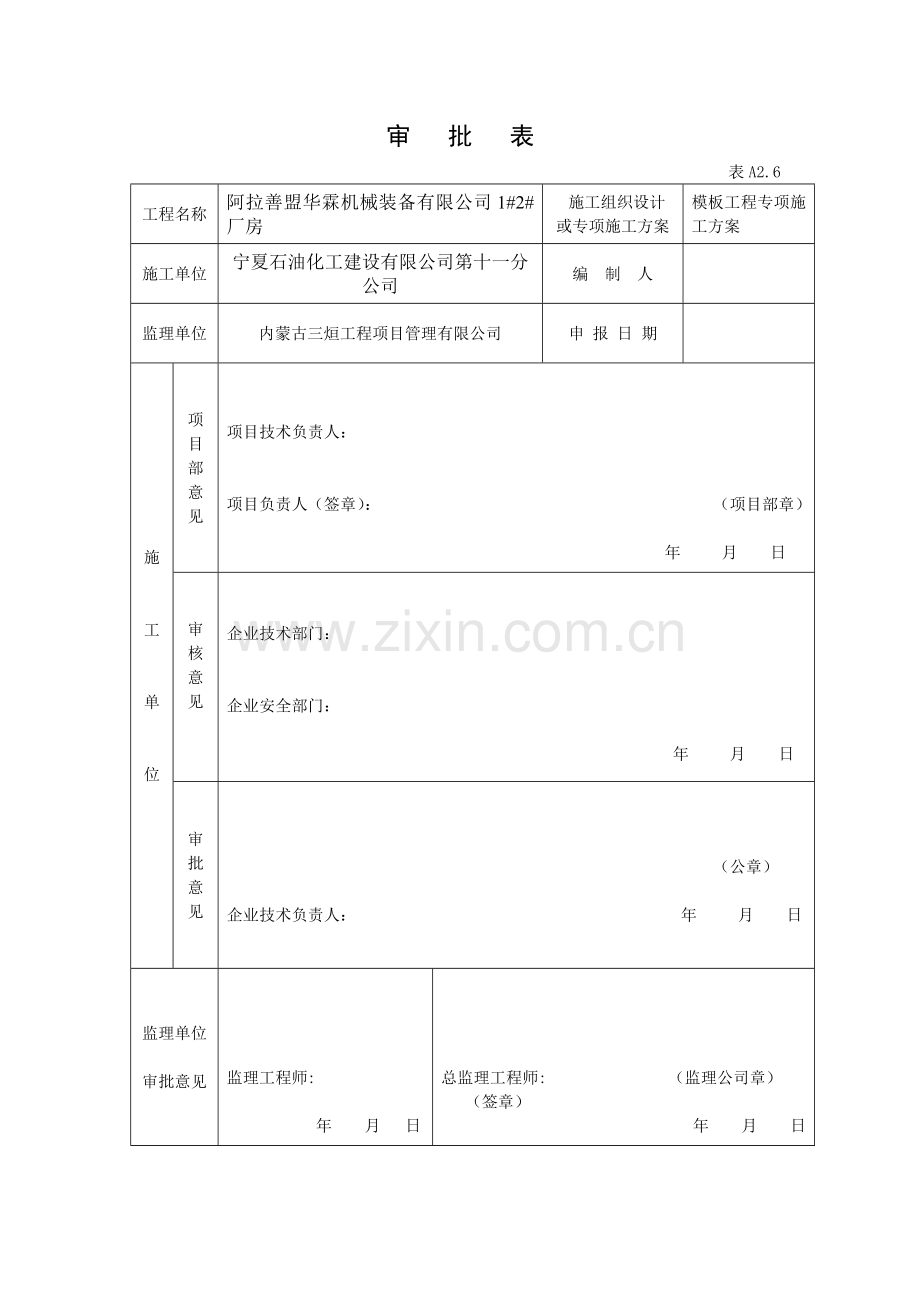

审 批 表
表A2.6
工程名称
阿拉善盟华霖机械装备有限公司1#2#厂房
施工组织设计
或专项施工方案
模板工程专项施工方案
施工单位
宁夏石油化工建设有限公司第十一分公司
编 制 人

监理单位
内蒙古三烜工程项目管理有限公司
申 报 日 期

施

工

单

位
项
目
部
意
见

项目技术负责人：

项目负责人（签章）： （项目部章）

年 月 日
审
核
意
见

企业技术部门：

企业安全部门：

年 月 日
审
批
意
见

（公章）

企业技术负责人： 年 月 日
监理单位

审批意见

监理工程师:

年 月 日

总监理工程师: （监理公司章）
（签章）
年 月 日
目 录

第一章 工程概况.....................................4
第二章 模板结构构件选型.............................4
第三章 模板安装前的基本工作.........................4
第四章 模板安装技术要求.............................5
第五章 模板安装注意事项.............................5
第六章 保证安全生产的要求...........................6
第七章 模板结构设计.................................6
第八章 模板拆除安全技术要求.........................7

模板工程安全施工方案
一、 工程概况：
本工程为阿拉善盟华霖机械装备有限公司1#、2#厂房。位于阿拉善盟经济开发区内。框架、钢结构，一层，其中1#厂房局部总高度20米，建筑总面积12600㎡。抗震设防烈度：8度，设计基本地震加速度为0.2g。
二、模板结构构件选型
本工程地梁、框架柱钢筋混凝土均采用木胶板，地上局部最高20米层框架柱。
三、模板安装前的基本工作：
（1）放线：模板放线时根据施工图用墨线弹出模板的中心线和边线，以便于模板的安装和校正。
（2）用水准仪把建筑水平标高根据实际标高的要求直接引测到模板 的安装位置。
（3）模板底部应预先找平，杂物要清理干净，以保证模板位置的准确性，防止模板底部漏浆或混凝土成形后烂根。
（4）需用的模板及配件对其规格数量逐项清点检查，未经修复的配件不得使用。
（5）施工队长事先确定模板的组装设计方案，向施工班组进行技术、质量、安全交底。
（6）经检查合格的模板应按安装程序进行堆放货运输，堆放整齐。底部模板应垫离地面不少于10㎝。
（7）支撑支柱的土壤地面，应事先夯实平整，压实系数不小于0.95，并做好防水、排水措施。
（8）模板应涂刷隔离剂，结构表面需作处理的工程，脱模剂要经济适用，不粘污钢筋为主。
（9）做好施工机具辅助材料的准备工作。
四、模板安装技术要求
（1）按配件设计循序拼装，以保证模板系统的整体稳定性。
（2）配件必须安装牢固，支撑和斜撑的支撑面应平整坚实，要有足够的受压面积。
（3）预埋件预留洞必须位置准确，安设牢固。
（4）基础模板必须支撑牢固，防止变形，侧模斜撑的底部应加垫木。
（5）柱模板底面应找平，下端应事先做好基准靠紧垫平，模板应有可靠的支撑点，其平整度应进行校正，两侧模板均应利用斜撑调整固定其垂直度。
（6）支柱所设的水平撑与剪刀撑应按构造与整体稳定性布置。
（7）墙模板的对拉螺栓孔应平直相对，穿插螺栓不得斜拉硬顶。
（8）木愣应采用整根杆件，接头位置错开设置，搭接长度不少于300㎜。
五、模板安装注意事项
（1）柱模板
保证柱模板长度符合模数。柱模板跟部要用水泥砂浆堵严，防止跑浆，柱模的浇筑口和清扫口在支模时一并考虑留出。若梁柱模板分两次支设时，在柱子混凝土达到拆模强度时，最上一段柱模先保留不拆。
六、保证安全生产的要求
1、模板上架设的电线和照明灯具应有有效的安全措施。
2、作业时，各种配件应放在工具箱或工具袋中，严禁放在脚手架上，以避免掉落。
3、避开雷雨天施工。
4、装拆模板时必须采用稳固的登高工具，高度超过4米时必须搭设脚手架。装拆时下面不得站人。高出作业时操作人员应挂安全带。装拆模板应随时运转。扣件和钢管严禁堆放在脚手板上和严禁抛掷。
七、模板结构设计
柱模板
柱模板采用竹胶板，沿柱高方向每隔800㎜设一道［80×43×5的槽钢柱箍，槽钢柱箍用Φ48×3.5钢管与内外脚手架连接固定，本工程中柱截面尺寸600×600，最大柱净高3670，本设计以此柱为基础对柱模板及柱箍进行验算。验算时将两柱箍间的模板简化为简支梁进行计算。
1、荷载设计值
（1）混凝土侧压力计算
浇筑时T=20℃,β1 =1 β2 =1 浇筑速度V =2m/h,新浇筑混凝土对模板的侧压力的标准值可按下两式计算, 并取其较小值
F1 =0.22γcβ1β2V1/2 =0.22×24×1×1×21/2 =42.63KN/㎡
F2 =γcH =24×3.8 =86.4KN/㎡
取两者较小值 即F1 =42.63KN/㎡
乘分项系数 F =42.63×1.2×0.9 =46.04KN/㎡
（2）倾倒混凝土产生的侧压力
4×1.4×0.9 =5.04 KN/㎡
2、模板验算
用于承载力验算的线荷载
q =51.08×0.6 =46.04KN/m
用于承载力验算的线荷载
q =46.04×0.6 =27.62KN/m
（1)模板抗弯强度验算：截面抵抗矩 W=1/6bh2 1/6×600×21 =44100㎜3 , M =1/2 q*l2 =1/2×30.6×(0.4) 2 =0.613 KN.M
δ =M/W =0.613×105/44100 =13.9N/㎜2 ≈ fm =13 N/㎜2 (可)
八、模板拆除安全技术要求
1、拆模条件必须经工地技术人员同意后方可拆除，侧模在砼浇筑完毕24小时后方可拆除，现浇板、梁根距同条件试块试压结果达到设计强度75%以上时方可拆除，对于悬挑的雨蓬，挑檐强度达到设计100%时方可拆除；
2、模板拆除的顺序和方法；一般应先拆除侧模，或拆除底模；先拆非承重部分，后拆承重部分；
3、拆除现场散拼的柱模板，一般应逐块拆卸，不得成片松扣撬落或拉倒，拆除平台、楼层结构的底模，应设临时支撑，防止大片模板坠落，拆下的模板、支撑等应及时运走或妥善堆放；
4、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链挂在身上，以免掉落伤人；
5、拆除楼层结构的底模时，拆下的模板严禁向下抛掷，应用绳索系下，上下传递时，要互相接应，防止伤人；
6、拆除高处模板，作业区范围内应设有警示信号标志或警示牌，作业区及进出口，应设专人负责安全巡视；
7、拆模间歇时，应将已活动的模板、拉杆、支撑等固牢，严防突然掉落、倒塌伤人；
8、完工后不得留下松动和悬挂的模板，严防操作人员扶空、踏空坠落。
