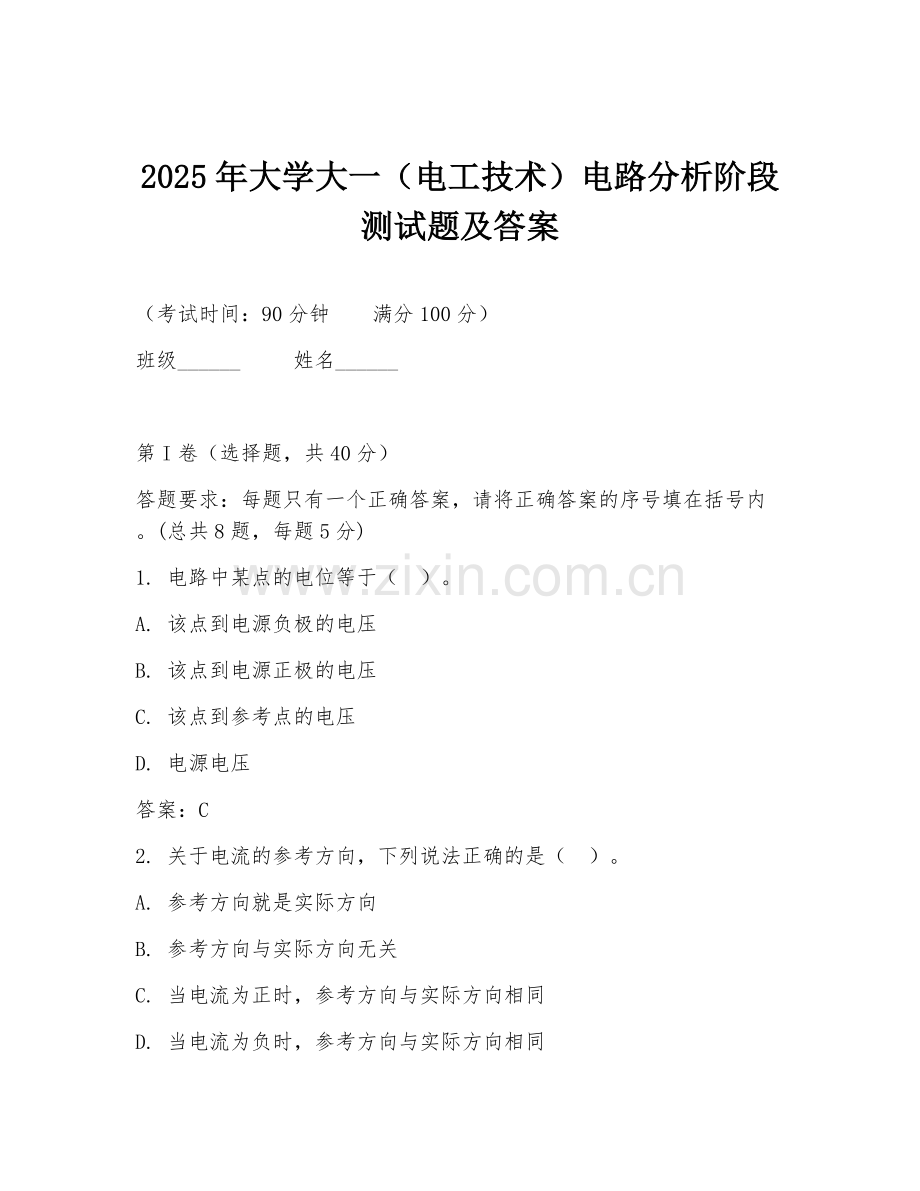

2025年大学大一（电工技术）电路分析阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第I卷（选择题，共40分）
答题要求：每题只有一个正确答案，请将正确答案的序号填在括号内。(总共8题，每题5分)
1. 电路中某点的电位等于（ ）。
A. 该点到电源负极的电压
B. 该点到电源正极的电压
C. 该点到参考点的电压
D. 电源电压
答案：C
2. 关于电流的参考方向，下列说法正确的是（ ）。
A. 参考方向就是实际方向
B. 参考方向与实际方向无关
C. 当电流为正时，参考方向与实际方向相同
D. 当电流为负时，参考方向与实际方向相同
答案：C
3. 电阻元件的伏安关系是（ ）。
A. u = iR
B. u = -iR
C. i = uR
D. i = -uR
答案：A
4. 电容元件的电压与电流的关系是（ ）。
A. i = Cdu/dt
B. i = -Cdu/dt
C. u = Cdi/dt
D. u = -Cdi/dt
答案：A
5. 电感元件的电压与电流的关系是（ ）。
A. u = Ldi/dt
B. u = -Ldi/dt
C. i = Ldu/dt
D. i = -Ldu/dt
答案：A
6. 基尔霍夫电流定律（KCL）指出，在任一时刻，流入某一节点的电流之和（ ）流出该节点的电流之和。
A. 大于
B. 小于
C. 等于
D. 不确定
答案：C
7. 基尔霍夫电压定律（KVL）指出，在任一时刻，沿任一闭合回路绕行一周，各段电压的代数和（ ）。
A. 大于零
B. 小于零
C. 等于零
D. 不确定
答案：C
8. 叠加定理适用于（ ）。
A. 线性电路
B. 非线性电路
C. 直流电路
D. 交流电路
答案：A

第II卷（非选择题，共60分）
9. （10分）简述电路的基本组成部分及其作用。
答：电路由电源、负载、中间环节组成。电源是提供电能的装置；负载是消耗电能的装置；中间环节包括导线、开关、熔断器等，导线用于连接各元件，开关控制电路通断，熔断器用于保护电路。
10. （10分）已知电阻R = 10Ω，电压u = 100sin(ωt)V，求通过电阻的电流i，并画出电压和电流的波形图。
答：根据欧姆定律i = u/R，可得i = 10sin(ωt)A。电压和电流波形图都是正弦波，电压幅值100V，电流幅值10A。
11. （10分）在RL串联电路中，R = 30Ω，XL = 40Ω，电源电压u = 200V，求电路中的电流I、电阻两端电压UR、电感两端电压UL以及电路的功率因数。
答：Z = √(R² + XL²) = 50Ω，I = u/Z = 4A，UR = IR = 120V，UL = IXL = 160V，功率因数cosφ = R/Z = 0.6。
12. （15分）材料：某电路中有一个由三个电阻R1 = 10Ω、R2 = 20Ω、R3 = 30Ω组成的串联电路，电源电压U = 60V。
问题：求电路中的总电阻R、电流I、各电阻两端的电压U1、U2、U3以及电路消耗的功率P。
答：总电阻R = R1 + R2 + R3 = 60Ω，电流I = U/R = 1A，U1 = IR1 = 10V，U2 = IR2 = 20V，U3 = IR3 = 30V，功率P = UI = 60W。
13. （15分）材料：有一个RLC串联电路，R = 10Ω，XL = 20Ω，XC = 10Ω，电源电压u = 100sin(ωt)V。
问题：求电路中的复阻抗Z、电流I、电阻两端电压UR、电感两端电压UL、电容两端电压UC以及电路的性质（感性、容性或阻性）。
答：复阻抗Z = R + j(XL - XC) = 10 + j10Ω，电流I = u/Z = 5√2sin(ωt - 45°)A，UR = IR = 50√2sin(ωt - 45°)V，UL = IXL = 100√2sin(ωt + 45°)V，UC = IXC = 50√2sin(ωt - 135°)V，电路呈感性。
