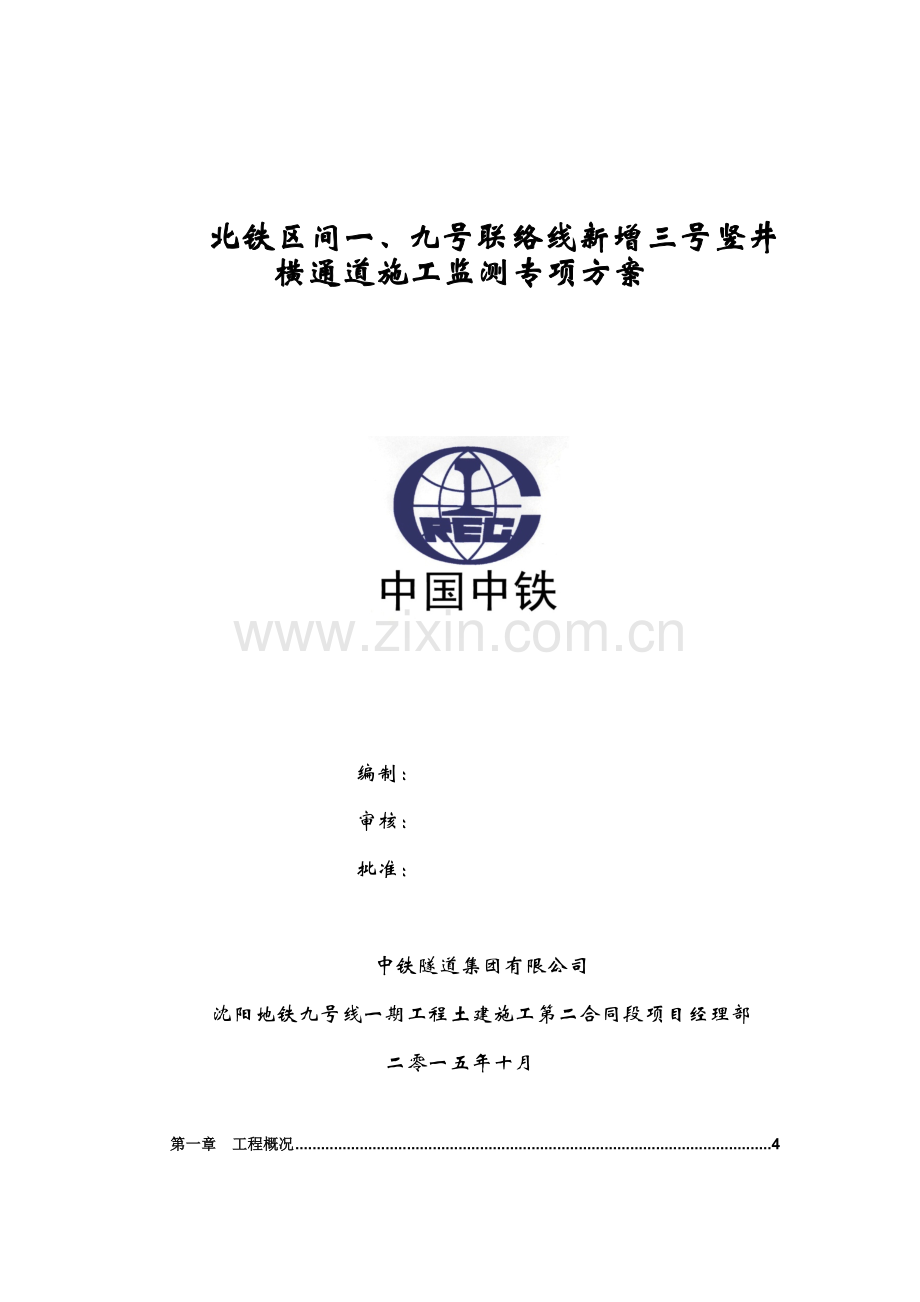

北铁区间一、九号联络线新增三号竖井横通道施工监测专项方案

编制：
审核：
批准：

中铁隧道集团有限公司
沈阳地铁九号线一期工程土建施工第二合同段项目经理部
二零一五年十月

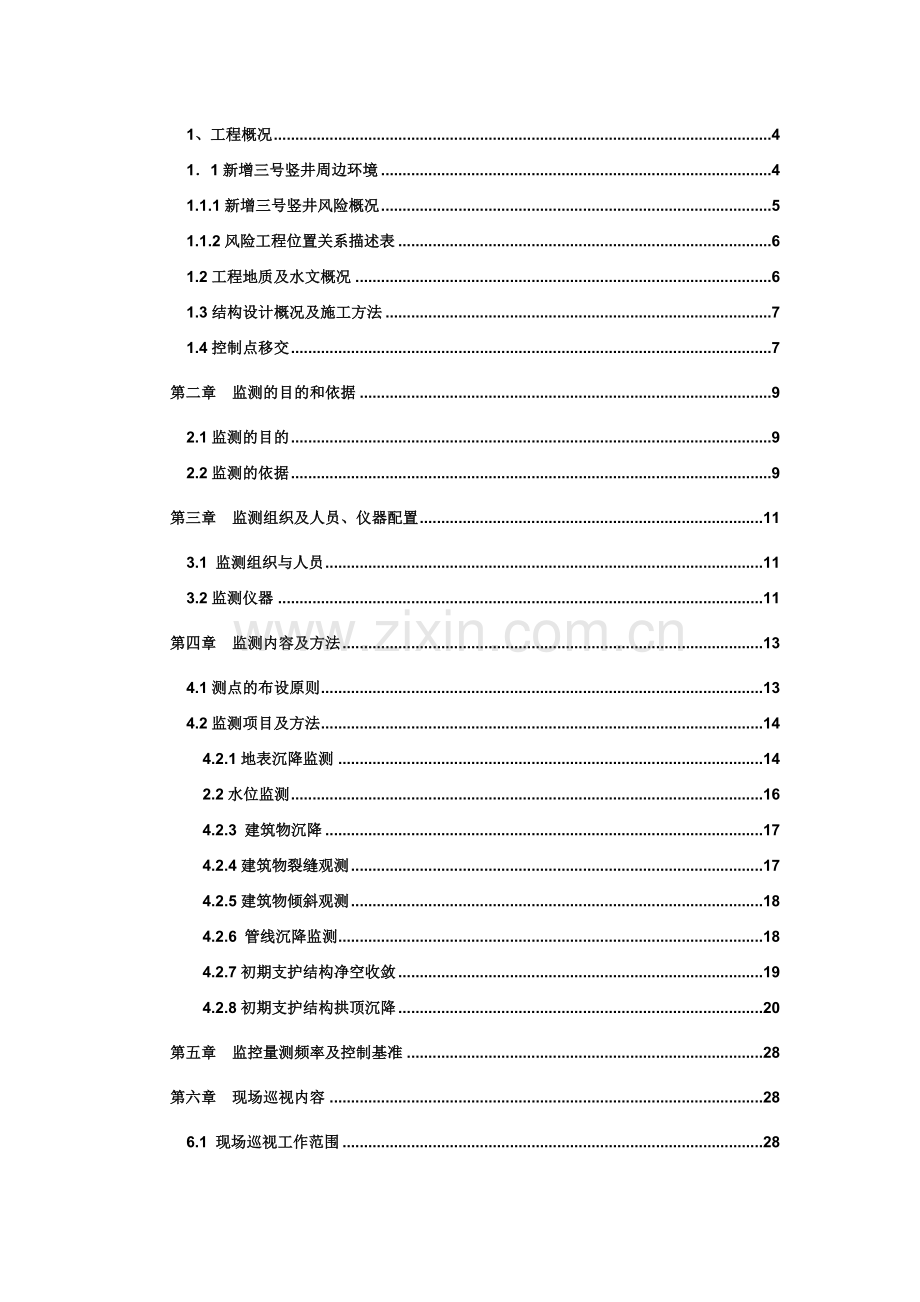

第一章 工程概况 4
1、工程概况 4
1．1新增三号竖井周边环境 4
1.1.1新增三号竖井风险概况 5
1.1.2风险工程位置关系描述表 6
1.2工程地质及水文概况 6
1.3结构设计概况及施工方法 7
1.4控制点移交 7
第二章 监测的目的和依据 9
2.1监测的目的 9
2.2监测的依据 9
第三章 监测组织及人员、仪器配置 11
3.1 监测组织与人员 11
3.2监测仪器 11
第四章 监测内容及方法 13
4.1测点的布设原则 13
4.2监测项目及方法 14
4.2.1地表沉降监测 14
2.2水位监测 16
4.2.3 建筑物沉降 17
4.2.4建筑物裂缝观测 17
4.2.5建筑物倾斜观测 18
4.2.6 管线沉降监测 18
4.2.7初期支护结构净空收敛 19
4.2.8初期支护结构拱顶沉降 20
第五章 监控量测频率及控制基准 28
第六章 现场巡视内容 28
6.1 现场巡视工作范围 28
6.2现场巡视频率 28
6.3现场巡视工作实施方法 28
第七章 风险预警管理应急预案及应急措施 29
7.1周边环境风险 29
7.2预警等级划分 29
7.3警戒值设置 31
7.3.1三号竖井及横通道监测报警值 31
7.3.2周边环境监测报警值 32
7.4风险预警管理程序 33
7.5监测应急措施 33
7.6新增竖井横通道应急预案 33
第八章监测数据的分析及应用 34
8.1监控监测数据的分析与预测 34
8.1.1监测成果整理 34
8.1.2内业数据处理 34
8.1.3监测资料的收集整理 35
8.2 结果分析 35
8.3 成果要求 36
8.4监测信息反馈 36
第九章监测质量与安全保证措施 40
9.1质量保证措施： 40
9. 2安全保证措施 41
附件1 42
附件2 43
附件3 44
附件4 46
附件5 47
第一章 工程概况1、工程概况
1．1新增三号竖井周边环境
新增三号竖井横通道位于建设中路与贵和街路口东北侧，国税局办公大楼前的西侧车场及绿地内。周边分布有地铁出入口、银行、居民住宅，人流车流较大。新增竖井的位置邻近国税局地下室外墙，竖井距地下室东西向外墙距离为12.5m，距拐角处的最小距离为6.16m，竖井底面至国税局地下室基础低8.4m；横通道端墙至地铁一号线初支结构的最小距离为2.3m。建设中路为东西走向，双向8车道，交通流量大。既有一号线沿着建设中路铺设。竖井周边环境如图1-01所示
国税局

建设中路

1-01 竖井周边环境

1.1.1新增三号竖井风险概况
新增三号竖井横通道临近铁西区区国税局和既有一号线区间正线。国税局位于建设东路北侧，国税局为7层框架结构，局部11层，设有一层地下室，采用人工挖孔桩基础，桩长约6.5m，桩径1.3m～1.4m；竖井与区国税局最近距离为6.16～12.15m，横通道端头与既有一号线最近距离约为2.32～3.13m。横通道所在的建设中路人流较大，车流较多。竖井井口尺寸为4m×6.8m，深度为19.67m，竖井采用350mm钢格栅加钢支撑。横通道长度11m，净宽4m，采用350mm钢格栅。主要管线为建设中路路中央下埋有直径600mm的污水管，埋深1.4m~1.9m；其余地下管网较多，包括给水、电力、电信等，线路基本在建设中路路中心敷设。通过各级审定后，属于一级环境风险等级。风险工程位置关系描述见图1-02所示

1-02 风险工程位置关系

1.1.2风险工程位置关系描述表
环境风险工程
与周边建（构）筑物关系
风险等级
联络线临近既有一号线
竖井与楼房水平距离最近约6.1~12.5m
一级
横通道邻近既有一号线
横通道与既有1号水平最近距离约2.3~3.1m。
一级
1.2工程地质及水文概况
根据《沈阳地铁9号线工程勘察工程岩土工程勘察报告》描述，本工程地质自上而下主要有：①填土、②-8砾砂、③-1粉质粘土、③-6中砂、③-7粗砂、③-8砾砂、③-9圆砾、④-1粉质粘土、④-6中砂、④-7粗砂、④-8砾砂、④-9圆砾、⑤-7粗砂、⑤-9圆砾。竖井及通道范围内的地基土主要为杂填土、中粗砂、细沙、粉质粘土层、圆砾层，卵石等地层。
本区段地下水类型第四系松散岩类空隙潜水，主要赋存在中粗砂、砾砂层中。根据钻孔揭露的地层中有二个含水层，含水层岩性以砾砂、圆砾层为主，含水层分布连续稳定，上部含水层为空隙潜水，主要以粉质粘土为分隔带。含水层的厚度约15～16米；下部含水层为微承压水，以底部的含粘土圆砾为隔水带，含水层厚度约为24米。其余地段均为一个含水层，含水层岩性以砾砂、圆砾层为主含水层分布连续稳定，厚度变化较大。
1.3结构设计概况及施工方法
井口尺寸：4mx6.8m；竖井深度：19.67m；竖井采用350mm钢格栅加钢支撑。 横通道长度：11m，横通道净宽4m； 横通道采用350mm钢格栅。新增三号竖井采用倒挂井壁法施工。为减少对国税局建筑基础的沉降，在每环开挖之前进行竖井超前支护。横通道分上下两个导洞采用台阶法施工。施工前请运营部门对轨道进行检修、维护，保证轨道在正常运营状态。为了保证既有线区间的结构安全和正常运营，横通道在初支外2.5m范围采用全断面深孔注浆，并增大对邻近的运营线路的监测频率。竖井设计支护图见1-03所示

1-03 竖井设计支护图

1.4控制点移交
本标段由业主委托第三方测量单位共移交测量控制点8个，其中GPS控制点4个（XHXQ、HXMK、MOMA、HFJJ）；精密导线点4个（XMT、DYSC、WKYY、BSDL），。控制点成果表如下：
GPS控制点成果表

精密水准点成果表

第二章 监测的目的和依据
2.1监测的目的
在竖井开挖的过程中，竖井内外的土体将由原来的静止土压力向被动和主动土压力状态转变，应力状态的改变引起围护结构承受荷载并导致围护结构和土体的变形，围护结构的内力和变形中的任一量值超过容许的范围，将造成竖井的失稳破坏或对周围环境尤其是对四周建筑物和地下管线造成不利的影响。
基坑工程处于力学性质相当复杂的地层中，在竖井维护结构设计和变形预估时，一方面，竖井围护体系所承受土压力等荷载存在者较大的不确定性；另一方面对地层和围护结构一般都作了较多的简化和假定，与工程实际有一定差异；加之，竖井开挖施工工程中，存在着时间和空间的延迟过程，以及降雨、地面堆载等偶然因素的作用，使得对结构内力计算以及结构和土体变形的预估与工程实际情况有较大差异，因此，在竖井施工过程中，只有对竖井支护结构、竖井周围的土体和相邻的构筑物进行全面、系统的监测，才能对竖井的安全性和周围环境的影响程度有全面的了解，以确保工程的顺利进行。工程监测方案编制前应收集并分析水文气象资料、岩土工程勘察报告、周边环境调查报告、安全风险评估报告、设计文件及施工方案等相关资料，并进行现场踏勘。
因此，监测目的是：检测设计所采取的各种假设和参数的设计，指导竖井开挖和支护结构的施工；确保竖井支护结构和周围建筑物的安全；积累经验，为提高工程的设计和施工的整体水平提供依据。
2.2监测的依据
（1）沈阳市地铁九号线二标施工承包合同；
（2）沈阳市地铁九号线二标有关管理文件及有关的技术规范和要求；
（3）《沈阳地铁工程监控量测管理办法》（试行）沈地铁司发【2009】29号；
（4）《城市轨道交通工程监测技术规范》GB50911-2013；
（5）《建筑变形测量规程》JGJ/T8-2007；
（6）《工程测量规范》GB50026-2007
（7）《国家一、二等水准测量规范》GB12897-2006
（8）《地下铁道工程施工及验收规范》GB50299-1999（2003版）
（9）《建筑基坑支护技术规程》JGJ120-2012
（10）《建筑基坑工程监测技术规范》GB50497-2009；
（11）《施工监测工作交底书》；
（12）铁道第三勘察设计院提供控制基点；
（13）《城市轨道交通工程测量规范》GB50308-2008；
（14）国家现行其他监测规范、强制性标准；

第三章 监测组织及人员、仪器配置
3.1 监测组织与人员
（1）项目经理部成立专业监测小组，以项目总工程师为直接领导。监测小组人员一览表见3.01表监测组主要职责：
总工程师负责监测方案和监测计划的制定、量测的安排；
监测组长负责方案的实施，包括量测断面选择、测点埋设、日常量测、资料管理等；技术员负责及时进行量测值的计算和绘制图表。并快速、及时、准确地将信息（量测结果）反馈给领导及现场施工，以指导施工。每次量测结束后，及时进行数据计算和分析，当天将监测结果和可能出现的问题通知项目部领导，并协助主管工程师制定相应措施。
3.01监测小组人员一览表
序号
人员
职务
主要职责
1
吴万华
项目总工程师
全面负责监测工作。
2
孙龙山
监测组长
负责监测方案实施，监测数据的分析。
3
缑亚键
监测技术员
负责监测方案实施，监测数据的采集。
4
殷鑫
监测技术员
负责监测方案实施，监测数据的采集。
5
田伟江
监测技术员
负责监测方案实施，监测数据的采集。
6
韩现龙
监测技术员
负责监测方案实施，监测数据的采集。
3.2监测仪器
（1）从可靠性、坚固性、通用性、经济性、测量原理和方法、精度和量程等方面综合考虑选择监测仪器。
（2）监测仪器和元件在使用前进行检定和调试。
（3）由监测小组指定专人做好监测仪器和元件的保管和管理工作。
（4）施工监测仪器见表3.02《施工监测仪器汇总表》。
3.02施工监测仪器汇总表
仪器名称
规格型号
精度
单位
数量
全站仪
LeicaTS02
2″
台
1
水准仪
DSZ2
±0.3mm/km
台
1
铟钢尺
2米

把
2
水位仪
30米
±1mm
台
1
裂缝观测仪
HC-CK102
0.01mm
台
1
收敛计
JSS30A

台
1
说明：以上监测人员和监测仪器随施工过程中需要及时调整。

第四章 监测内容及方法
4.1测点的布设原则
按照监测方案，在现场布设测点，原则上以监测方案中的设计位置布置水准基点、工作基点、监测点的埋设须严格按照相应规范进行，以确保监测数据可靠，并保证其不容易被破坏。基准点埋设在施工影响范围以外。监测点在开工前及时布设，待点位稳定后立即进行观测，取三次观测数据的平均值作为初始值，并设置保护套管及盖板进行保护。各监测项目初始值应在相关施工工序之前测定，至少连续观测2次较稳定数值，取其平均值作为该项目初始值。具体读取时间与读取方法如下：
项目序号
监测项目
初始值测读时间
初始值测读方法
1
洞内外观察
随时

2
地表沉降
开挖前一周
连续观测2-3次，若2-3次测值较稳定，取其平均值作为观测初始值。
3
建筑物沉降
4
建筑物倾斜
5
建筑物裂缝
6
地下管线
7
地下水位
8
初期支护结构拱顶沉降
安装后及时测读
9
初期支护结构净空收敛
实际根据现场情况在靠近设计测点位置设置测点，但以能达到监测目的为原则。监测测点的类型、数量结合工程特点、设计要求、施工特点等因素综合考虑，但要必须以能保证安全施工为原则。为验证设计数据而布设的测点布置在设计最不利位置和断面，为指导施工而设的测点布置在相同工况下的最先施工部位，其目的是为了及时反馈信息，以修改设计和指导施工。地表及建筑物变形测点的位置既要考虑反映对象的变形特征，又要便于采用仪器进行观测，还要有利于测点的保护。深埋测点不能影响和防碍结构的正常受力，不能削弱结构的变形、刚度和密度。各类监测测点的布置在时间和空间上有机结合，力求同一监测部位能同时反映不同的物理变化量，以便找出其内在的联系和变化规律。 测点的埋设应提前一定时间，并及早进行初始状态的量测。
测点在施工过程中一旦破坏，尽快在原位置处补设测点，以保证该测点观测数据的连续性。施工单位根据施工进度布设监测点，布点时，应通知监理，监测监理工程师旁站监理并通知第三方监测人员，第三方监测对部分测点进行抽检。
项目序号
项目
测点布设时间
1
沉降监测基准点
开挖施工之前
2
周边地表沉降监测点、
建（构）筑物沉降、倾斜、裂缝
地下水位
地下管线
开挖施工之前
3
初期支护结构拱顶下沉及净空收敛
随施工进度
4.2监测项目及方法
4.2.1地表沉降监测
（1）基准点布设
图4-01基准点点位
沉降观测首先应布设基准点。本工程根据设计文件、规范、有关资料和现场具体情况，在施工前进行观测基准点的布设。监测基准点布设在受影响范围以外稳定可靠的地方，但也不宜过远，一般不宜超过100m，以保证监测精度利用先期已经布设的GPS点和导线点在基坑深度或隧道埋深2.0倍距离之外布设3个基准点样式如下图，形成比较系统的水平、垂直位移观测网。基准点布置在远离施工沉降区影响范围外的稳定面上，且保证相邻点位的通视。基准点点位如图4-01所示
（2）测点位置
测点按照施工设计图要求布设，由项目部测量组在现场实际位置用红色喷漆
标注出来，点位需在横向位置标注里程，施工阶段根据施工进度确定监测范围，真实的反应施工面地表沉降情况，保证施工安全。
（3）测点埋设
在平行于主体围护结构的方向,并分别距围护结构边缘，用Φ150的钻机将地面硬化层钻透，随即打入作为监测点的钢筋，使钢筋与土体结为整体，可随土体的变化而变。为了避免车辆对测点的破坏，打入的钢筋要低于路面5-10cm，并于测点外侧设置保护管，且上面覆盖盖板保护测点。埋设需超过冻土层厚度，埋深大于1.5m，地表沉降测点示意如图4-02所示

测点
盖板
钢管
砂+粘土隔离层
原状上层
路面层

不小于1.5m

图4-02地表沉降测点

（4）监测方法
由基点通过水准测量测出沉降观测点的初始高程H0，在施工过程中测出的高程为Hn尽可能的布设导线网，以便进行处理提高平差观测精度，然后按照测站进行平差，求得各点高程。则高差△Ｈ＝Hn－H0即为累计沉降值。沉降观测采用闭合路线或附和路线进行，便于往返较差，也利于基准点稳定性的检测。一般在基准点无破坏、移动的状况下，每次使用前必须要做基准点稳定性检测，以保证量测数据的精度要求。地表沉降测点用钢筋嵌入地层，布设点统一编号；埋设完毕后作初始观测值的测定，做好记录并作备份。数据处理过程基本与沉降工作基准点测量相同。为将监测中的系统误差减到最小，达到提高监测精度的目的。量测过程中尽量使仪器设备额在基本相同的环境和条件（如环境温度、湿度、光线、工作时段等）下工作。对于同一监测项目宜按照下列要求执行：
（1）采用相同的观测方法和观测路线；
（2）使用同一监测仪器设备；
（3）固定观测人员；
（4）在基本相同的环境和条件下工作；
（5）初始值应在相关施工工序之前测定，并且至少连续观测3 次的稳定值
的平均值作为初始值。
（4）测点保护
基准点须埋设在相对稳定区域，受破坏、震动等影响因素较小，加盖保护，并设立明显标志；硬化面地表沉降点须加工到硬化面之下5cm，避免过往车辆、建材的压覆，同时加盖保护，设立明显标志；在地面标注点号，初测阶段方便实施监测以及第三方对监测点的复核
2.2水位监测
（1）测点布设
按照设计图纸要求，在基坑外侧2米左右设水位观测孔，沿基坑长度方向约50米布设一孔，用Φ100mm的PVC管做测管，可利用降水井。

图4-03水位沉降监测点剖面

（2）监测方法
地下水位观测设备采用电测水位仪，观测精度5mm ，当测头接触到地下水时，报警器发出报警信号，此时读取与测头连接的标尺刻度，此读数为水位与固定测定的垂直距离，再通过固定测点的标高及与地面的相对位置换算成从地面算起的水位埋深及水位标高。
（3）测点保护
水位孔埋设后应注意施工期间的保护，必要时加工到硬化地表下并加盖保护，日常监测后应及时盖好顶盖，防止地表水的进入。
4.2.3 建筑物沉降
（1）建筑物沉降监测点埋设
根据地质和联络线深度等确定的施工影响范围内的所有地面建筑物。点位埋设在房屋角点、拐点、及中点处，在本工程中靠近隧道一侧的房屋边线的测点可适当加密，将钢筋植入建筑物的构造柱或地圈梁中或在墙壁上粘贴反射片。监测4.2.4建筑物裂缝观测
建筑物在发生不均匀沉降时在主体结构或附属结构上可能产生裂缝，因此，在开挖前要对建筑物的裂缝情况进行调查，在开挖时要对周边有影响的建筑进行裂缝观测。裂缝观测应测定建筑物上的裂缝分布位置和裂缝的走向、长度、宽度及变化情况。对需要观测的裂缝要统一进行编号，每条裂缝应至少布设两组观测
标志，其中一组应在裂缝的最宽处，另一组在裂缝的末端，每组使用两个对应的标志，分别设在裂缝的两侧。裂缝观测标志应具有可供量测的明晰的断面，裂缝宽度数据根据《建筑变形量测规范 JGJ8-2007》应量至0.1mm，每次观测应绘出位置、形状和尺寸。
4.2.5建筑物倾斜观测
建筑物主体倾斜观测应测定建筑顶部观测点相对于底部固定点或上层相对于下层观测点的倾斜度、倾斜方向及倾斜速率。用差异沉降法推算建筑物倾斜的方法既能达到反映建筑物的倾斜变化情况又切实可行。建筑物倾斜监测示意如图4-05所示
α= h/L h—相对沉降差 L —两监测点水平距离 α—推算的倾斜度

图4-05建筑物倾斜监测

AB为变形前两监测点的相对位置，当建筑物发生倾斜时，B点将变化到B′点位置，由此即可按上式推算建筑物倾斜度α和判断倾斜方向。相对沉降差h与沉降监测结果相结合。监测点间的水平距离L用经鉴定的钢卷尺丈量两次。量距相对中误差不大于1/2000。
AB为变形前两监测点的相对位置，当建筑物发生倾斜时，B点将变化到B′点位置，由此即可按上式推算建筑物倾斜度α和判断倾斜方向。相对沉降差h与沉降监测结果相结合。监测点间的水平距离L用经鉴定的钢卷尺丈量两次。量距相对中误差不大于1/2000。
4.2.6 管线沉降监测
（1）测点埋设
抱箍式形式如图所示，由扁铁做成的稍大于管线直径的圆环，将测杆与管线连接成为整体，测杆伸至地面，地面处布置相应窖井，保证道路、交通和人员正常通行。抱箍式测点具有监测精度高度的特点，能测得管线的沉降和隆起。在车站主体结构范围内地下管线较多，对施工有影响的地下管线纵横向有给水、排水、供电、通信等管线。其管线的处理应由业主与各有关主管部门协商，经有关单位同意后确定拆迁、改移。套管式与地表监测点布置一样，现在管线上方点位上用水钻钻直径10cm的孔用一硬塑料管或金属管打设或埋设所测管线顶面和地表之间，插入直径12的光圆钢筋，底部与管顶接触，钢筋顶部略微隆起。
管线沉降：采用水准仪按二等水准量测的方法，量测管线测点的垂直位移。量测时应注意使用的基点应布置在施工影响范围以外稳定的地面上。监测方法和数据处理过程基本与地表沉降监测相同。管线沉降监测点位示意如图4-06所示

图4-06管线沉降监测点位
抱箍式埋设方案 套筒式埋设方案

4.2.7初期支护结构净空收敛
（1）测点埋设
按照设计要求，开挖后立即进行收敛监测点的埋设。隧道收敛监测点与拱顶下沉测点布置在同一断面上，收敛点埋设时保持水平，将Φ6圆钢弯成边长为10cm的等边三角形，然后将一条边双面焊接于长度约为25cm的Φ22螺纹钢上，最后焊到安装好的格栅上，初喷后钩子露出砼面，用油漆做好标记，作为洞内收敛的测点。

图4-07洞内收敛测点预埋件布设

（2）监测方法
利用收敛计测得断面两基点距离的变化，每次连续重复测读三次读数，取得平均值作为本次测点读数。确定初始值时应同时记录下当时的环境温度，以后再次进行收敛观测的同时也应同时测量环境温度，通过温度修正的数据才能与初始值进行收敛变化的比较。当温度升高的时候，测值将变小；当温度降低的时候，测值将变大。修正计算公式为
ΔLC=K×ΔT×L
式中 ΔLC——温度修正值；
K——修正系数（选取12×10-6m/m/℃）；
ΔT——温度变化量； L——测点距离。
（3）测点保护
监测点位禁止悬挂与监测工作无关的物品，例如电线、电灯等杂物。喷砼过程中应对监测点进行保护并及时清理监测点上的混凝土，在点位附近悬挂标识牌方便监测和现场保护。
4.2.8初期支护结构拱顶沉降
（1）测点埋设
点位布设按照设计要求暗挖隧道中线上设一观测点，每10m设一断面；与地表沉降点对应里程布设拱顶下沉点。在变形稳定的地段引测水准点作为基点，监测点是将φ10圆钢加工成三角钩后焊到安装好的格栅上，初喷后钩子露出砼面，并用红色喷漆标注。
（2）监测方法
。观测技术要求和数据处理方法与地表沉降监测相同。
（3）测点保护
监测点位禁止悬挂与监测工作无关的物品，例如电线、电灯等杂物。喷砼过程中应对监测点进行保护并及时清理监测点上的混凝土，在点位附近悬挂标识牌方便监测和现场保护。
4.3施工监测及工作流程
施工监测工作流程要求，主要依据《沈阳地铁工程监控量测管理办法》第五章监测工作程序的相关规定。
施工单位按照施工设计图以及施工监测方案的要求，根据现场施工进度进行各项监测点的布设工作，监测点布设时需监测监理工程师旁站监理并通知第三方监测人员，第三方监测对部分监测点进行抽检。
施工单位及第三方监测单位必须按照监测方案开展监测工作，若发现结构、周边环境不安全，相关指标达到警界值，应及时进行复核并上报，由施工单位，监理单位，第三方监测，设计院，业主共同制定处理方案。施工监测具体工作流程如图

图4-08施工监测工作流程

第五章 监控量测频率及控制基准
监控量测控制基准包括拱顶收敛、地表沉降等，根据本竖井的地质条件、施工安全性、结构的长期稳定性，以及周围建（构）筑物的特点和重要性等因素制定。建筑物调查情况表如下：
5．01建筑物调查情况表
建筑物
结构形式
建设年代
地下室
桩基础
国税局7层
（局部11层）
混凝土框架
1997年
—4.86m
人工挖孔桩，
桩长6~6.5m
5.1新增三号竖井横通道监测项目监测频率精度及变形控制指标
根据《建筑地基基础设计规范》（GB50007-2011），建筑物地基允许变形值规定：相邻柱基础的差异沉降不得大于0.002L(L为相邻柱基础的中心距离)，高度≤24m的多层和高层建筑物的整体倾斜不得大于0.004,24m<高度≤60m的多层和高层建筑物的整体倾斜不得大于0.003。
根据《城市轨道交通技术工程监测技术规范》（GB50911-2013）：矿山法隧道支护结构变形监测项目控制值：拱顶沉降累计值20mm，变化速率3mm/d；矿山法隧道地表沉降监测项目控制值：沉降累计值30mm，变化速率3mm/d,考虑到建筑物已经使用十多年,对建筑物的沉降倾斜值以及隧道变形暂按下表控制。
5.02 建筑物允许沉降及变形一览表
项目
沉降值
速率（mm/d）
倾斜值
国税局
10mm
1
0.0005
地表沉降
15mm
1.5
—
洞内拱顶
15mm
1
—

5.03 竖井及水平通道施工监控量测表
应测项目
量测项目
监测仪器及元件
测点布置
变形控制标准
量测频率
竖井及其周边环境描述

观察记录开挖后工程地质与水文地质、支护间隙和拱架支护状态、临近建筑物及地面的变形和裂缝等。

全过程，1次/天，情况异常时加密监测频率
地表沉降
水准仪
在特殊地质地段和周围存在重要建（构）筑物、管线时，临测断面间距应加密。
30mm，平均2mm/d,最大2mm/d锁口圈梁:20mm
竖井开挖期间：H≤5m时：1次/3天5m<H≤10m时：1次/2天，10m<H≤15时：1次/天H>15m时：2次/天
竖井开挖后：1～7天：1次/天
7～15天：1次/2天
15～30天：1次/3天
30天后：1次/周
基本稳定后：1次/月
地下管线沉降
水准仪
开挖深度约1～2倍范围内，重要管线、管线接头处均应布置监测点，沿管线延伸方向5～15m一个沉降点。
雨水、污水、热力管：20mm，最大3mm/d，斜率0.0025其他：30mm，最大4mm/d，斜率0.003
初期支护结构净空收敛
收敛仪
竖井结构共设5个主测断面
20mm，平均1mm/d，最大2mm/d
开挖期间1次/天，完成后1次/2天，基本稳定后1次/月
施工通道拱顶下沉
水准仪、水准尺
通道拱顶，间距5m
30mm，平均2mm/d，最大5mm/d
2次/天～2次/周
地下水位
电测水位、PVC管、可利用降水井
取代表性地段设置
不应超过1m，小于0.5m/d
同地表量测频率

5.2停测标准
按照《沈阳地铁工程监控量测管理办法（试行）》（[2009]29号）要求，对于结构施工已完成3个月且变形速度小于0.04mm/d的部位可以提交停止监测申请报告，经标段监理、第三方监测、总监办审核后方可停止监测项目，并报安监处备案。当工程某段结构完成后沉降、位移数据稳定后7天内停测，轴力、应力，支撑拆除时停测。竖井结构完成后经数据分析确认其稳定后(15d—30d)可停测。

第六章 现场巡视内容
6.1 现场巡视工作范围
现场巡视检查工作主要针对工程主体、沿线周边环境及监测设施，其范围取从竖井边缘向外2.5倍开挖深度或从隧道中线向外2.5倍隧道埋深且不小于30m范围。
6.2现场巡视频率
6.3现场巡视工作实施方法

第七章 风险预警管理应急预案及应急措施
7.1周边环境风险
三号竖井横通道周边环境风险为临近建构筑物国税局和既有一号线。
7.2预警等级划分
根据实测值及沉降状况预警级别分为黄、橙、红3个等级，监测预警及警戒值确定详见表7.01预警应同步与第三方监测交底文件相对照。
7.01 预警分级表

状态描述
报送范围

报送
方式
处置

注1：危险情况为：
竖井支护或支护体系出现较大的变形、压曲、断裂、松弛或拔出迹象等。
7.2.2突发安全隐患
监测数据突然达到红色预警值，并有继续发展下去的趋势，支护结构或者周边土体的位移值突然明显增大或基坑出现流沙、管涌、隆起、陷落或者较严重的渗漏等现象；周边建筑的结构部分或者周边出现较严重的突发裂缝或危害结构的变形裂缝；周边管线突然明显变形增长或者出现裂缝、泄漏等；出现其它必须进行突发安全隐患报警的情况。当出现下列情况之一时，必须立即进行预警；若情况比较严重，应立即停止施工，并对竖井和周边的保护对象采取应急措施；当监测数据达到报警值。支护结构或周边土体的位移值突然明显增大或基坑出现流砂、管涌、隆起、陷落或较严重的渗漏等，支护结构的支撑体系出现过大变形、压屈、断裂、松弛或拔出的迹象；周边建（构）筑物的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝。周边管线变形突然明显增长或出现裂缝、泄露等；根据当地工程经验判断，出现其他必须进行危险报警的情况。
预警信息确定后，由项目负责人在第一时间内直接以最快的方式（电话、短信等）方式上报主管单位；同时选择最快的方式（传真、电话、短信、电子邮件等）报送施工单位、监理、驻地工程师等相关责任单位（人），同时于当日形成书面预警工作联系单上报相关方，并根据要求及时形成书面分析报告。
积极参与风险处理方案的制定和风险处理过程的监督、管理。现场监测人员即刻加大监测工作频率及范围。根据现场实际情况增加监测项目或加密监测点，密切关注现场情况的变化，由数据处理分析及咨询人员根据即时数据综合分析，提供详细的分析报告，为风险处理方案的制定提供支持信息。针对不同风险事件，加强相应的现场监控措施。本工程常见风险及应对措施如下表7.02所示。
7.02 常见风险类型及施工监测现场监控措施
风险类型
现场监控措施
地面开裂、塌陷
查明地面塌陷开裂位置、大小或深度及其与基坑的关系，核查周边地质情况，加强围护结构周边环境的监测，增大现场监测及现场巡视视频率
建筑物变形过大
查明建筑物变形情况，结构开裂情况，加强邻近位置基坑围护结构的巡视，加强建筑物沉降和差异沉降的监测，增大现场监测及巡视频率
管线变形过大
查明管线变形或开裂情况，加强对应位置基坑围护结构检查，加强处理过程中管线变形的监测，增大现场监测及巡视频率
掘进风险事件
判别风险种类，增设临近的周边环境监测测点，增大现场监测及现场巡视频率，及时发现可能发生的风险事故
当发现险情时，第一时间组织和调动应急响应小组人员、设备、车辆到达工地现场采集数据。对采集的数据做现场处理，并配合施工单位对竖井的现况做出分析，遵循“迅速、准确”的原则，在第一时间将数据处理及分析结果上报北方公司及监理。派有经验的监测人员驻现场，加大监测频率直到险情得到控制。
7.3警戒值设置
7.03三号竖井及横通道监测报警值
序号
测量项目
控制值
警戒值
唯一平均速率控制值
1
周边环境描述

2
净空收敛
20mm
14mm
1mm/d
3
拱顶下沉
30mm
21mm
2mm/d
4
地表沉降
30mm
21mm
2mm/d
5
地下水位

0.5m/d
6
地下管线沉降
30mm
20mm
2mm/d
7
竖井锁口圈梁沉降
20mm
14mm
2mm/d
7.04支护结构监测报警值
序号
监测项目
允许变形值
1
地表沉降
总量15mm（上导洞10mm/下导洞5mm），平均2mm/d，最大2mm/d
2
拱顶沉降
20mm，平均1mm/d，最大2mm/d
3
洞内水平收敛
15mm，平均1mm/d，最大2mm/d
7.04周边环境监测报警值
项目分类
序号
监测项目
报警值
围
护
结
构
监
测
项
目
1
邻近建筑物位移
位移最大速率≤1.5/d倾斜空置率≤0.002
2
地下管线沉降测点
沉降≤10mm,沉降速率≤2mm/d差异沉降量倾斜≤0.2%Li( Li为管节长度)
3
建筑物、地表裂缝
建筑物裂缝宽累计值达15mm,地表裂缝累计值达30mm
当监测项目达到预警值时，应加密施工监测频率，作日报表，并适当调整
施工步序。
7.4风险预警管理程序
若发现结构、周边环境不安全，相关指标达到警戒值，应及时进行复核并上报，由施工单位、监理单位、第三方监测、设计院、业主共同制定处理方案。
7.5监测应急措施
7.6新增竖井横通道应急预案
根据不同警戒级别，制定相应应急预案。
应急预案制定原则：施工过程中当判断可能出现预警状态时，上报信息资料的同时，应及时组织分析，加强监测、巡视，进行先期风险处理。对产权单位对对工程环境有特殊要求的环境风险工程，预警的风险处理应邀请产权单位参加。
在风险处理结束后，对预警提出消警报告，并根据预警级别的不同上报不同层的监控或管理单位审核。
对楼房建筑的应急预案：
（1）黄色预警下的应急预案
加密监测频率，加强地面和房屋沉降的动态观察，尤其加强预警点附近的
检查和处理； 组织相关技术人员查找建筑物变形过大的原因，并及时消除变大因素。检查和完善施工方案、开挖进度、支护措施等。
（2）橙色预警下的应急预案
立即停止开挖，必要时封闭掌子面，或架设竖向临时支撑；疏散建筑物内及周边人员；上报业主、产权单位等相关部门，组织专家评审，分析造成的原因和研究响应的控制措施。
（3）红色预警下的应急预案
原则上达不到，如果达到应立即停止施工；组织专家、产权单位进行专家论证，研究施工方案及建筑物的保护方案。如已发生建筑物破坏，应组织有资质的单位对房屋进行结构加固和修补。

第八章 监测数据的分析及应用
8.1监控监测数据的分析与预测
8.1.1监测成果整理
8.1.2内业数据处理
值）；A、B-回归系数；t、t0-测点的观测时间（day）8.1.3监测资料的收集整理
根据提供的监测网点、监测数据资料、警戒值要求，编制监控监测计划及测点布置平面图，经批准后实施。编制监测意见报告（包括施测方法、操作规程、观测仪器、设备配备、计算方法、监测人员设置等），报监理工程师批准后实施。
监控监测资料坚持长期的、连续的、定人、定时、定仪器地进行收集，用专用表格做好记录，做到签字齐全。为确保周围建筑物的安全，监测过程将采用先进的监测仪器及监测数据的信息化管理，用计算机进行各项数据的整理，绘制各种类型的表格和曲线图，对监测结果进行一致性和相关性分析，预测最终位移值，预测结构物的安全性，及时反馈指导施工。每周把监测成果图表送交监理工程师并上报监测中心，若监测对象出现异常变化，采用紧急报告当即递交。工程交工后验收，完成监控监测任务随交工验收资料提交全监控过程资料归档。
8.2 结果分析
对各项量测所观察到的数据应认真作详细记录，及时进行整理，并绘制下列曲线：绘制沉降位移和时间的关系曲线、绘制净空收敛和时间的关系曲线，并给出净空收敛最大变形位置。绘制拱顶沉降和时间的关系曲线，并给出拱顶最大变形位置。绘制建筑物变化最大值和时间的关系曲线，并给出建筑物变化最大的位置。根据所绘各曲线的变化情况与趋势，判定基坑的稳定性，及时预报险情，确定施工时应采取的措施，为修改设计提供参考依据。当位移时态曲线的曲率趋于平缓时，应对数据进行回归分析或其他数学方法分析，以推算最终位移值，确定位移变化规律。依据地质超前预报和监控量测资料反分析的结果进行信息化设计，通过不断反馈后方开挖、监控量测的信息来逐步完善前方施工、设计。使前方的设计逐渐达到经济、安全，施工方法合理、适当，真正达到控制工程投资。确保工程安全、避免工期延误的目的。
8.3 成果要求
（1）监测周报及监测月报，并附各种监测数据曲线图。
（2）监测日报应在次日之前报纸质版给监理签字审阅，监测周报及月报也应及时的报监理签字。
（3）关键工序施工监测日报，同时对监测数据进行分析，及时反馈信息。
（4）竣工后监测成果报告。
8.4监测信息反馈
当
