任务2_画图样中的局部视图和斜视图.ppt

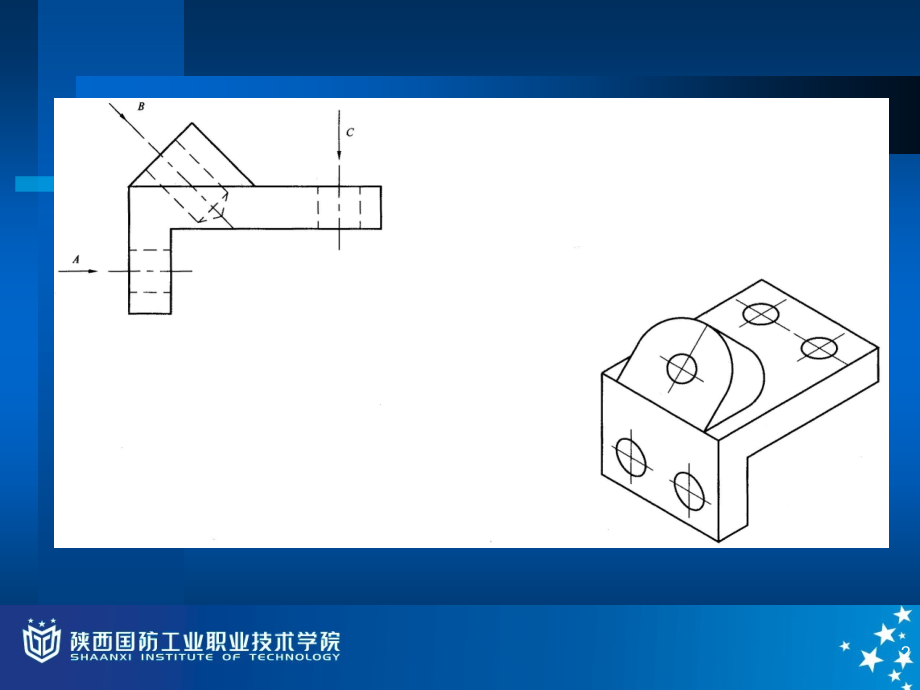

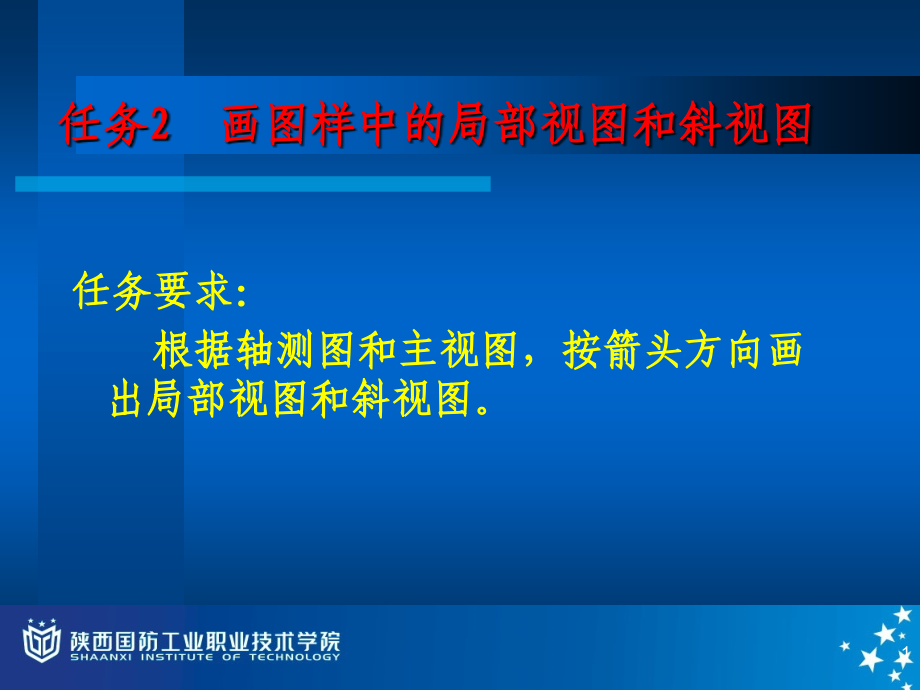

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二层,第三层,第四层,第五层,任务,2,画图样中的局部视图和斜视图,任务要求：,根据轴测图和主视图，按箭头方向画出局部视图和斜视图。,1,2,3,1.,局部视图,局部视图是将物体的某一部分向基本投影面投射所得的视图。,注意事项：,用带字母的箭头指明要,表达的部位和投射方向并注明视图名称,。,局部视图的范围用波浪,线表示。当表示的局部结构是完整的且外轮廓封闭时，波浪线可省略,。,局部视图可按基本视图,的配置形式配置，也可按向视图的配置形式配置。,A,B,C,C,A,B,知识要点,4,5,2.,斜视图,问题：,当物体的表面与所投影的投影面成倾斜位置时，其投影不反映实形。,增设一个与倾斜,表面平行的辅助投影面。,解决方法,：,将倾斜部分向辅,助投影面投射。,V,H,P,A,斜视图是物体向不平行于基本投影面的平面投射所得的视图。,6,A,A,斜视图的画法,画斜视图的注意事项：,斜视图通常按向视图的配置形式配置。,允许将斜视图旋转配置，但需在斜视图,上方注明旋转符号,。,A,斜视图只要求表达倾斜部分的局部形状。,
