SEL调试大纲.ppt

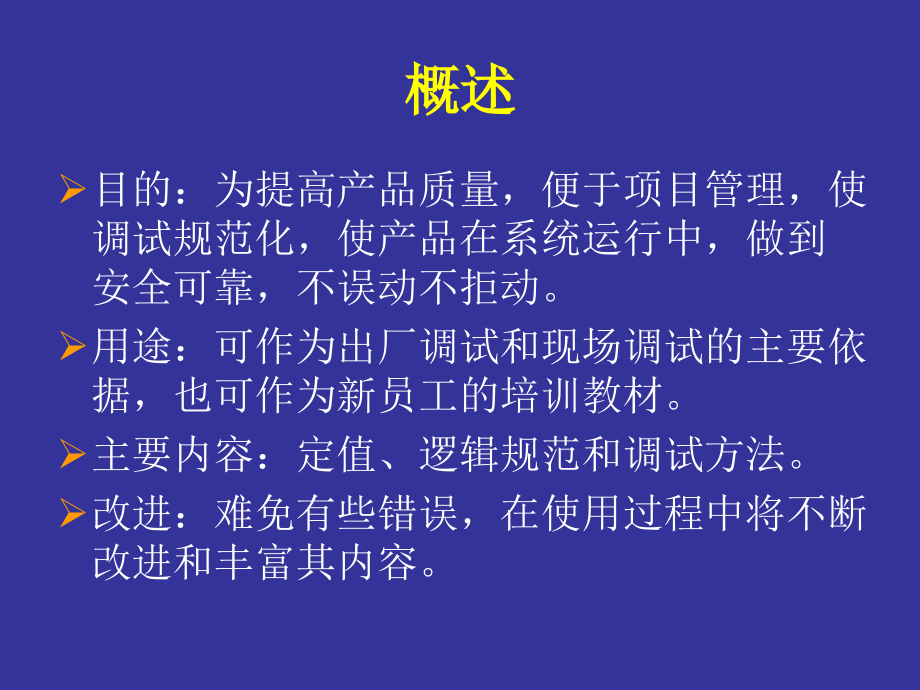

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,SEL,产品调试大纲,概述,目的：为提高产品质量，便于项目管理，使调试规范化，使产品在系统运行中，做到安全可靠，不误动不拒动。,用途：可作为出厂调试和现场调试的主要依据，也可作为新员工的培训教材。,主要内容：定值、逻辑规范和调试方法。,改进：难免有些错误，在使用过程中将不断改进和丰富其内容。,SEL351,调试大纲,特点：,检同期检无压重合闸，带重合闸监视，,电压输入，方向元件；,逻辑：,TR=67P1T,或,TR=50P2*SV2T,FAULT=50P1+50P2,ER=/50P1+/50P2+/SV1T,遥信：,SET16=/SV1T*!LT16,RST16=TRGTR*LT16,SEL351,调试大纲,保护：,相、负序、中性点零序和自产零序,方向,过流保护；,瞬时、定时和反时限；,过压、欠压，过频、低频；,PT,断线闭锁方向元件。,SEL351,试验方法,试验设备准备,继电器上电,全局定值整定,开入、开出量检查,遥控,交流输入,过电流保护,SEL351,试验方法,PT,断线功能,SET：EVOLT=Y；ELOP=Y,SET,L：52A=,INxxx,(,断路器辅助接点,),。,加入三相正序线电压,100,V，,三相正序电流,5,A，,断一相、二相或三相，用,TAR,命令监视,LOP、ILOP,的变化。,SEL351,试验方法,重合闸功能测试：,SET：E79=1；79OI1=50,周波；,79,RSD=750,周波；,79,RSLD=750,周波；,79,CLSD=0。,SET,L：CL=0；ULCL=52A；79RI =!52A+TRIP；79RIS=1；79DTL=IN106+OUT103；79CLS=25A1+25A2。,继电器上电,15,秒后，并且,79,DTL,置“,0”，,LO,灯熄灭，这时可带重合闸功能做过流保护试验，重合闸动作时间为,1,秒。,SEL351,试验方法,低周减载,SET：E81=1；81D1P=50 Hz；81D1D=；27B81P=（,低压闭锁）,逐渐降低此电压的频率，直至相应元件,81,D1,动作。通过,SER n,串口命令来观察,SOE,事件记录，记下实际延时值，与设定值进行比较。,SEL351,试验方法,滑差闭锁（,f2f1/t）,SET：,SV7PU（t）=,周波,SV7DO=,0,周波,f1=81D2P=,Hz f2=81D3P=81D1P=,Hz,闭锁保持时间,:,SV8DO=,周波,SV8PU=,0,周波,SV9PU=,0,周波，,SV9DO=,5,周波,SELOGIC,方程：,SV7=81D2 SV8=!SV7T*81D3,SET7=/RB7*!LT7 RST7=/RB7*LT7,SV9=!SV8T*81D1T*LT7,SV5=SV9T*LT5+81D1T*LT5*!LT7,SEL351,试验方法,SEL351,试验方法,测试方法：,启动该功能时，投入软压板使,LT7,为逻辑“,1”,，反之为逻辑“,0”,）。测试时，加入标准电压，频率为,50,Hz，,再按大于滑差速率,f,下降频率，用,TAR,命令观察字位,SV8T,应该为逻辑“,1”,，表示闭锁低周出口。,下一步，按小于滑差速率,f,下降频率，用,TAR,命令观察字位,SV8T,应该为逻辑“,0”,，表示不闭锁低周出口。,SEL351,试验方法,SEL351,试验方法,重合闸后加速,SET：,后加速投入：,ESOTF=Y,CLOEND=OFF,断路器打开延时：,52,AEND=2,周波,断路器打开保持时间：,SOTFD=30,周波,后加速延时：,SV6PU=,周波（小于,SOTFD）,后加速保持时间：,SV6DO=5,周波,三相断开延时：,3,POD=1,周波,三相无流定值：,50,LP=0.25 A,后加速逻辑方程,SELOGIC,方程：,SV6=（50P2+50P3+50N1）*SOTFE,SEL351,试验方法,检同期,定值：,E25=Y,电压限值,25,VLO=,25VHI=,最大滑差,25,SF=,Hz,最大角差,25,ANG1=,同期相,SYNCP=,合闸时间角差补偿,TCLOSD=,周波,SV10PU=,0,周波，,SV10DO=,5,周波,SEL351,试验方法,试验方法：,电压范围定值；,将输入电压设为,0.9,倍动作值，逐渐升高电压，直至相应元件,25,VHI,动作。输入电压设为,1.1倍25,VLO,动作值，逐渐降低电压，直至相应元件，,25,VLO,动作，记下实际动作值。通过,SER n,串口命令来观察,SOE,事件记录，记下实际值，与设定值进行比较。,最大滑差值,25,SF,；,将其中一侧电压的频率设为,50,Hz，,另一侧电压的频率设为,50,Hz+25SF+1Hz，,逐渐降低此电压的频率，直至相应元件，,25,SF,动作。通过,SER n,串口命令来观察,SOE,事件记录，记下实际动作值，与设定值,25,SF,进行比较。将其中一侧电压的频率设,为50,Hz，,另一侧电压的频率设为,50,Hz-25SF-1Hz，,逐渐升高此频率，直至相应元件，,25,SF,动作。通过,SER n,串口命令来观察,SOE,事件记录，记下实际动作值，与设定值比较,。,SEL351,试验方法,最大角差,25,ANG1,：,将其中一侧电压的相位设为,0,度，另一侧电压的相位设为,25,ANG1+60,度，逐渐减小此电压的相位，直至相应元件：,25,A1,动作。通过,SER n,串口命令来观察,SOE,事件记录，记下此值，与设定值进行比较。将其中一侧电压的相位设为,0,度，另一侧电压的相位设为,25,ANG1-60,度，逐渐增加此相位，直至相应元件：,25,A1,动作。通过,SER n,串口命令来观察,SOE,事件记录，记下实际值，与设定值进行比较。,SEL351,试验方法,检无压,定值：,27,P1P=,，27S1P=,，,测试：,将输入电压设为,1.1,倍动作值，逐渐降低电压，直至相应低压元件动作（,27,S1,或3,P27）。,记下实际动作值。通过,SER n,串口命令来观察,SOE,事件记录，记下实际值，与设定值进行比较。,SEL351,试验方法,方向元件：,E32Y,Z1MAG,Z1ANG,Z0MAG,Z0ANG,VNOM,ORDER=QVI(,接地方向元件）,DIR1F/R，DIR2 F/R,DIR3 F/R，DIR4 F/R（,见440,页表,4.4,）,注意,CT,接线方式，见,SEL351,第二部分。,SEL351,试验方法,SEL351,试验方法,特殊情况：,SEL587,调试大纲,保护特点,比例制动式差动、差动速断、二次和五次谐波闭锁、定时限和反时限过流,应用范围,两卷变压器、发电机、电抗器和其它电器设备,差动电流和制动电流的计算,如果变压器中性点经接地变压器接地，可设,RZSY，,差动保护在计算时，自动滤掉零序电流。,动作电流,IOP,为变压器两侧电流的矢量和，制动电流,IRT,为两侧电流的绝对值和的二分之一：,IOP=IAW1/TAP1/A+IAW2/TAP2/B,IRT=(IAW1/TAP1*A+IAW2/TAP2*B)/2,其中：,IAW1,为高压侧,A,相矢量电流，,IAW2,为低压侧,A,相矢量电流,SEL587,调试大纲,注意：保护动作元件应写入,MTU,逻辑中，如：,MTU1=87R+50P1T，,否则不会点亮何指示灯。,SEL587,调试大纲,SEL587,调试大纲,无制动差动元件测试,SET U87P,10,。该值是以,TAP,为单位的。,高压侧：,IW1=U87P*TAP1*A,低压侧：,IW2=U87P*TAP2*B,注：,电流输入的连续额定值为,3*Inom,。对于本测试，可以要求选择,U87P,和,TAPn,的较低值，以便限制测试电流为一个安全值。,在继电器面板,LED,上显示相应的继电器字位。,执行,TARGET,命令（即：,TAR 5ENTER,），,SEL-587,面板,LED,此时显示的是,8,个差动元件的状态,从左到右依次为,87U1,，,87U2,，,87U3,，,87U,，,87R1,，,87R2,，,87R3,，,87R,。当然，从与继电器串口相连接的电脑上观察差动元件更方便。,连接一个单相测试电流源，并升高电流直到相应的,87U LED,点亮。,误差不超过,5%0.02Inom,二次值。,如需要，对每个绕组的每相重复测试。,注意,1,：用单相法做试验时，可能不只,1,个灯点亮。需根据说明书和用户耐心解释。,注意,2,：用三相法做试验时：,IW1=U87P*TAP1,，,IW2=U87P*TAP2,SEL587,调试大纲,比率制动式差动元件测试,（,A）,测试起动门槛,O87P,SET O87P,0.5,。,计算制动差动元件所需起动值。,在继电器面板,LED,上显示相应的继电器字位。,执行,TARGET,命令（即：,TAR 5ENTER,），,SEL-587,面板,LED,此时显示的是几个差动元件的状态，,87R,位是最右边的,LED,。当然，从与继电器串口相连接的电脑上观察差动元件更方便。,连接一个单相测试电流源，并升高电流直到相应的,LED,点亮。,误差不超过,5%0.02Inom,二次值。,如需要，对每侧绕组的每一相重复测试。,SEL587,调试大纲,（,B）,测试折线,1,百分比特性,SLP1,通过前面板或串行口执行,SHO,命令，查看,TAP1,和,TAP2,的定值（,SEL587,自动计算）；通过前面板或串行口执行,SET,命令，,SET SLP1,50,（折线,1,百分比），,SET IRS1,1.3,（电流折线,1,限制整定值）。,注意：,如果,SLP2,没有设置为,OFF,，整定值,IRS1,必须大于：,O87P,100,/0.8/SLP1。,执行,TARGET 5,命令。,SEL-587,继电器将在前面板上显示几个差动元件状态。,连接电流源到,IAW1,输入，极性端连到端子,101,而非极性端连到端子,102,。连接另一个电流源到,IAW2,输入，极性端连到端子,107,而非极性端连到端子,108,。,计算绕组,1,的测试输入电流：,SEL587,调试大纲,投入连接到绕组,2,输入（,IAW2,）的电流测试源，并使其角度与,IAW1,反向,180,。缓慢增加输入到绕组,2,的输入电流，直到,87R1,元件复位，导致,A,（,87R1,）的,LED,完全熄灭,此时输入到绕组,2,的电流量值（,IAW2,）应该等于步骤,6,的计算电流，误差不应超过,5%,。,SEL587,调试大纲,D）,测试谐波闭锁测试,PCT2,和,PCT5,本测试要求电流源能够产生二次和五次谐波电流，,此处以,二次谐波闭锁功能测试为例，可使用同样的程序来测试五次谐波闭锁功能。五次谐波闭锁功能一般不用。,通过前面板或串行口执行,SET,命令，设置二次谐波闭锁百分比，,SET,PCT2,15,执行,TARGET 5,命令。,SEL-587,继电器将在前面板上显示几个差动元件状态。,SEL587,调试大纲,SEL587,调试大纲,故障处理程序,
