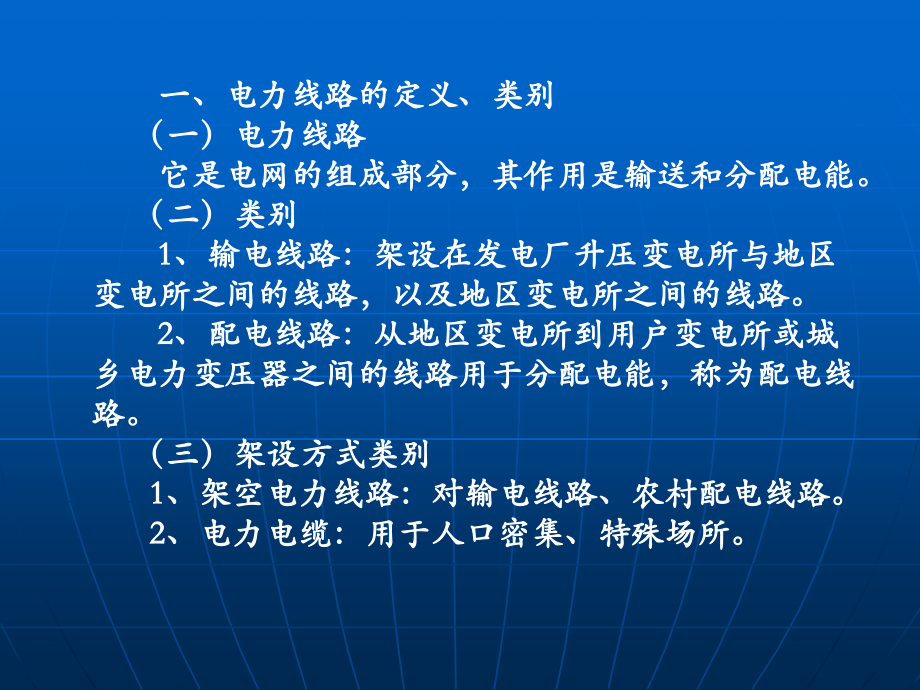

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第四章 高压电力线路,一、电力线路的定义、类别,（一）电力线路,它是电网的组成部分，其作用是输送和分配电能。,（二）类别,1,、输电线路：架设在发电厂升压变电所与地区变电所之间的线路，以及地区变电所之间的线路。,2,、配电线路：从地区变电所到用户变电所或城乡电力变压器之间的线路用于分配电能，称为配电线路。,（三）架设方式类别,1,、架空电力线路：对输电线路、农村配电线路。,2,、电力电缆：用于人口密集、特殊场所。,第一节 架空电力线路,一、架空电力线路的构成和作用,（一）结构：杆塔、导线、绝缘子、拉线、横担、金具、防雷设施、接地。,（二）作用：是输送、分配电能的主要通道和工具。,（三）架空电力线路应注意的几个问题,1,、输送能力：经济电流密度与负载期望值。,2,、绝缘：相间绝缘、对地绝缘、对周边绝缘。,3,、受力：档距、线径、拉线，包括恶劣天气下的覆冰。,二、杆塔种类及使用特点,（一）作用：是支持导线、避雷线和其它附件。,（二）分类,1,、按材质分类及优缺点,种类名称,优点,缺点,备注,木杆,绝缘性能好、质量小、运输及施工方便。,机械强度低、易腐朽、使用年限短、维护工作量大。,水泥杆,结实耐用，使用年限长、美观、维护工作量小。,比较笨重、运输及施工不便。,分拔梢杆和等径杆两种,金属杆,机械强度高，搬运安装方便，使用年限长。,耗用钢材多，投资大，维护中除锈及刷漆工作量大。,分铁塔、钢管塔、型钢杆,2,、按功能分类,种类名称,适用范围,作用,符号,直线杆,主要用于线路直线段中,承受垂直方向上的荷载,Z,耐张杆,主要用于线路分段处,承受导线的不平衡张张，断线情况下，它要承受断线张力，并能将线路断线侧杆事故控制在一个耐张段内，便于施工和检修。,N,转角杆,主要用于线路转角处,承受导线等的垂直荷载、风压力以及导线的转角压力，合力大小决定于转角的大小和导线的张力,J,终端杆,位于线路首、末段端，发电厂、变电站出线的第一基杆塔，线路最末端一基杆塔,承受单侧导线等的垂直荷载、风压力，以及单侧导线张力。,D,特殊杆,跨越杆,跨越公路、铁路、河流、山谷、电力线、通信线,K,分支杆,需要分支线,F,多回同杆架设杆,节省通道,（三）杆塔基础作用及分类,1,、定义：杆塔基础是指架空电力线路杆塔地面以下部分的设施。,2,、作用：保证杆塔稳定，防止杆塔因承受导线、冰、风、断线张力等的垂直荷重、水平荷重和其他外力作用而产生的上拔、下压或倾覆。,3,、分类：混凝土电杆基础和铁塔基础。,4,、混凝土杆基础：它一般采用底盘、卡盘、拉盘（俗称三盘）基础。,5,、铁塔基础：它一般根据铁塔类型、塔位地形、地质及施工条件等实际情况确定。根据铁塔开大小不同，大体可分为宽基和窄基两种。,对比项目,宽基,窄基,安装方式,将铁塔的每根主材（每条腿）分别安置在一个独立基础上,将铁塔的四根主材（四条腿）均安置在一个基础上,优点,稳定性较好,出土占地面积小,缺点,占地面积较大,为了满足抗倾覆能力要求，基础在地下部分较深、较大,适用范围,郊区和旷野地区,市区配电线路上或地形较窄地段。,6,、对基础的一般要求,除根据杆塔荷载及现场的地质条件确定其合理经济的型式和深外，要考虑水流对基础的冲刷作用和基土的冻胀影响。基础的进深必须在冻土层深度以下，且不应小于,0.6m,，,在地面应留有,300mm,高的防沉土台。,（四）架空线材料、结构与种类,1,、定义：架空线是架空电力线路的主要组成部件，其作用是传输电流，输送电功率。不仅要求导线有良好的电气性能、足够的机械强度及抗腐蚀能力，还要求尽可能质轻且价廉。,2,、架空导线材料：有铜、铝、钢、铝合金等。铝的导电率次于铜、密度小，也有一定的抗氧化抗腐蚀能力，价格低，所以广泛用于架空线路中。但由于铝的机械强度低，不适应大跨度架设，因此采用钢芯铝绞线或钢芯铝合金绞线，可以提高导线的机械强度。,3,、架空导线结构：单股导线、多股绞线和复合材料多股绞线。,4,、架空导线种类：裸导线和绝缘导线,导线种类,符号,适用范围、性能,裸导线,铜绞线,TJ,人口稠密的城市配电网、军事设施、沿海易受海水潮气腐蚀区电网。,铝绞线,LJ,35kV,以下配电线路，常作分支用。,钢芯铝绞线,LGJ,应用于高压线路上。,轻型钢芯铝绞线,LGJ,Q,平原地区且气象条件较好的高压电网中。,轻型钢芯铝绞线,LGJJ,输电线路中的大跨越地段、对机械强订要求很高的场合。,铝合金绞线,LHJ,110kV,及以上的输电线路上。,钢绞线,GJ,作架空地线、接地引下线及杆塔的拉线。,绝缘导线,聚氯乙烯绝缘线,JV,阻燃性能较好、机械强度强，但介电性能差、耐热性能差。,聚乙烯绝缘线,JY,介电性能较好，耐热性能差。,交链聚乙烯绝缘线,JKYJ,介电性能优良，耐热性好，机械强度高。,绝缘导线按电压等级分中压绝缘线（,10kV,）,和低压绝缘线。,（五）常用绝缘子,1,、什么是绝缘子？它是一种隔电部件，其用途是使导线与导线之间以及导线与大地之间绝缘，支持、悬吊导线，并固定于杆塔的横担之上。因此，绝缘子应具有良好的电气性能和机械性能。另外，它常暴露在大气中，必须具有较强的抗御能力。,2,、种类及用途,种类,适用范围,用途,优点,缺点,备注,针式绝缘子,1,、,35kV,以下线路,2,、用于直线杆、角度较小的转角杆塔上或耐张杆塔上用以固定导线跳线。,导线采用扎线绑扎，使其固定在针式绝缘子项部的槽中。,内胶装结构，制造简易，价格便宜。,承受导线张力不大，耐雷水平不高，易闪络。,柱式绝缘子,配电线路,大致与针式绝缘子相同,外胶装结构，不因温度等骤变致使绝缘子内部击穿、爆裂，浅槽边使其自洁性能良好，抗污闪能力强于针式绝缘子。,瓷横担绝缘子,10kV,配电线路直线杆,外浇装结构实心瓷体，其一端装有金属附件。导线的固定是用扎线将其绑扎在瓷横担绝缘子另一端的瓷槽内。能起到绝缘和横担的双重作用。,不易老化、击穿、自洁性良好、抗污闪能力强。断线时，起缓冲作用，可控制事故范围。,悬式绝缘子,一般安装在高压架空线路耐张杆塔、终端杆塔、分支杆塔，作为耐张或终端绝缘子串使用，少量用于直线杆塔作直线绝缘子使用。,良好的电气性能、较高的机械强高。,按防污性能分普通型和防污型。,按制造材料分瓷悬式和钢化玻璃悬式,棒式绝缘子,宜用一些应力比较少的承力杆，不宜用于跨越公路、铁路、航道、市中心区域。,可代替悬式绝缘子串或蝶式绝缘子用于架空配电线路的耐张植塔、终端杆塔、分支杆塔，作为耐张绝缘子使用。,运行过程中易遭震动等原因而断裂,蝶式绝缘子,用于中压、低压配电线路上,低压配电线路上，作为直线或耐张绝缘子，也可同悬式绝缘子配套，用于,10kV,配电线路耐张杆塔、终端杆塔或分支杆塔上。,合成绝缘子：具有体积小、质量轻、机械强度高、抗污闪性能强等优点。在国内，最典型的合成绝缘子是由玻璃纤维与环氧树脂制成的玻璃钢引拔棒作芯棒，并由硅橡胶绝缘材料制成伞和护套，其两端由特殊的连接方式构成的棒型悬式结构。,（六）拉线作用、形式及选用,1,、拉线作用：是为了在架设导线后能平衡杆塔所承受的导线张力和水平风力，以防止杆塔倾倒、影响安全正常供电。,拉线与地面的夹角一般为,45,，增减幅度一般不超出,30,60,。,穿越带电线路时应在上下两侧加装圆瓷套管。,拉盘应垂直于拉线。,2,、拉线形式,按拉线作用分张力拉线（如转角、耐张、终端、分支杆塔拉线等）和风力拉线（如在土质松软的线路上设置拉线，增加电杆稳定性）。,按拉线的形式分普通拉线、水平拉线、弓形拉线、共同拉线、,V,形拉线。,形式,适用范围,作用,普通拉线,线路的转角、耐张、终端、分支杆塔,平衡拉力,水平拉线,电杆离道路太近，不能就地装设拉线时，需在路的另一侧立一基拉线杆，过路拉线应保持一定高度，确保交通安全。,弓形拉线,地形限制不能装设拉线时，可采用弓形拉。,在电杆中部加以自柱，在其上下加装拉线，以防电杆弯曲。,共同拉线,地形限制不能装设拉线时，可将拉线固定在相邻电杆上。,平衡拉力,V,形拉线,电杆多、横担多、导线多时，在拉力的合力点上、下两处各装设一条拉线，其下中则合为一条,3,、拉线的选用,10kV,及以下架空配电线路的拉线，当强度要求较低时，采用多股直径为,4mm,的镀锌铁线制作，当强度要求超过,9,股时，要采用镀锌钢绞线。拉线的选用与导线的线径及杆型等相关。（,P123,表,4-2,）,（七）横担规格的要求,1,、规格要求,（,1,）定位在电杆上部，用来支持绝缘子和导线等，并使导线间有规定的距离。,（,2,）,15,以下转角杆宜用单横担；,15,45,转角杆宜采用双横担；,45,以上转角杆宜采用十字横担。,（,3,）安装：直线杆横担和杆顶支架装在受电侧，分支终端杆的单横担应装在拉线侧；两棚横担的转角杆，电源侧作上棚，受电侧作下棚。,2,、按材质分类,类别,优点,要求,木横担,坚固硬木制成，取材方便、加工容易、成本低,需做防腐处理后使用，截面及长度按线路要求而定,铁横担,角钢制成，容易制造、坚固,角钢无镀锌处理，需处理后使用,瓷横担,绝缘性能好，可代替悬式或针式绝缘子和木、铁横担，维护方便、造价低,（八）线路金具分类及用途,1,、定义：线路金具是指连接和组合线路上各类装置，以传递机械、电气负荷以及起到某种防护作用的金属附件。,2,、要求：金具必须有足够的机械强度，并能满足耐腐蚀的要求。,3,、分类,（九）架空电力线路的防雷措施,1,、必要性：雷击架空电力线路，会引起线路绝缘闪络、跳闸，甚至导线断股、断线事故。为确保安全供电，必须做好架空电力线路的防雷措施。,2,、作用：架设避雷线是架空线路最基本的防雷措施。,当遭受雷击时，雷电流通过避雷线迅速传入大会，从而保护线路免遭直接雷击，保证线路的安全送电。避雷线对雷电流有分流作用，能减小流经杆塔的雷电流，降低塔顶电位；对导线有耦合作用，能降低雷击杆塔时绝缘子串上的电压；对导线有屏蔽作用，能降低导线上的感应过电压。,兼有通信功能要求的，可采用复合架空地线光缆等。,（十）接地装置,1,、定义：接地装置是指埋设在土壤中并与每基杆塔的避雷线及杆塔体有电气连接的金属装置。,2,、作用：将雷电流引入大地并迅速扩散，保护线路免遭雷击。,3,、组成部分,（,1,）接地引下线：它是连接避雷线、避雷器及架空电力线路杆塔与接地体的金属导线。,（,2,）接地体：它是指埋入地面以下直接与大地接触的金属导体。可分自然接地体和人工接地体两种。,4,、接地装置规格 （,P128-129,）,5,、,接地装置要求,(1),既要满足热稳定要求，又要能耐受一定年限的腐蚀。,(2),接地引下线和接地体的连接点应牢固可靠。,三、架空电力线路技术要求,（一）原则：所选择导线应具有足够的导电能力与机械强度，能满足线路的技术、经济要求，确保安全、经济、可靠地传输电能。,（二）导线截面,1,、选择条件。,（,1,）满足发热条件。（,2,）满足电压损失条件。,（,3,）满足机械强度条件。（,4,）满足保护条件。,（,5,）满足合理经济条件。,2,、选择方法,（,1,）按经济电流密度选择导线截面。,（,2,）按发热条件较验导线截面。,（,3,）按允许电压损失校验导线截面。,（,4,）按机构强度求导线最小允许截面。,（,5,）按电晕损耗条件求导线最小允许直径。,（三）架空配电线路的导线排列、档距与线间距离,1,、导线排列,导线,排列方式,10,35kV,架空线路,三角排列、水平排列,多回线路同杆架设,三角、水平混合排列或垂直排列,2,、架空配电线路档距,（,1,）应根据运行经验确定，如无可靠运行资料时，一般采用的下列数值（,m,）。,地区,线路电压,高压,低压,城镇,40,50,40,50,郊区,60,100,40,60,（,2,）,35kV,线路耐张段的长度不宜大于,3,5km,，,10kV,及以下架空线路的耐张段的长度不宜大于,2km,。,3,、架空线路导线的线间距离,（,1,）应根据运行经验确定，如无可靠运行资料时，一般采用的下列数值（,m,）。,线路电压,档距（,m,）,40,及以下,50,60,70,80,90,100,高压,0.6,0.65,0.7,0.75,0.85,0.9,1.0,低压,0.3,0.4,0.45,-,-,-,-,由变电所引出长度在,1km,的高压配电线路主干线，导线在杆塔上的布置，宜采用三角排列，或适当增大线间距离。,（,2,）同杆架设的双回线路或高、低压同杆架设的线路横担间的垂直距离，见下表。,电压类型,杆型,直线杆,分支或转角杆,高压与高压,0.8,0.45/0.6,高压与低压,1.20,1.0,低压与低压,0.60,0.30,（,3,）,10kV,及以下线路与,35kV,线路同杆架设时，导线间的垂直距离不应小于,2.0m,；,35kV,双回或多回线路的不同回路不同相导线间的距离不应小于,3.0m,。,（,4,）,高压配电线路每相的过引线、引下线与邻相的过引线、引下线或导线之间的净空距离不应小于,0.3m,；,高压配电线路的导线与拉线、电杆或构架间的净距离不应小于,0.2m,；,高压引下线与低压线间距离不宜小于,0.2m,。,（四）架空导线的弧垂及地交叉跨越,1,、弧垂,（,1,）定义：是相邻两杆塔导线悬挂点连线的中点对导线铅垂线的距离。,（,2,）作用,弧垂的大小直接关系到线路的安全运行。,弧垂过小，容量断线、断股。,弧垂过大，可能影响对地限距，在风力作用下，容易混线短路。,（,3,）影响弧垂的因素,弧垂的大小、导线的重量、气温、导线张力、档距。,2,、架空线路对地及交叉跨越允许距离,（,1,）导线与地面或水面的距离，在最大计算弧垂情况下，不应于小于表,4-12,。（,P137,）,（,2,）,导线与山坡、峭壁、岩石之间的净空距离，在最大计算风偏情况下，不应小于表,4-13,。（,P137,）,（,3,）,3kV,35kV,架空电力线路不应跨越屋顶为燃烧材料做成的建筑物，对耐火屋顶的建筑物应尽量不跨越。导线与建筑物的垂直距离在最大计算弧垂情况下，,35kV,线路不应小于,4.0m,，,3kV,10kV,线路不应小于,3.0m,，,3kV,以下线路不应小于,2.5m,。（,4,）,架空电力线路边导线与建筑物的距离，在最大风偏情况下，,35kV,线路不应小于,3.0m,，,3,10kV,线路不应小于,1.5m,，,3kV,以下线路不应小于,1.0m,。,（,5,）架空电务线路通过公园、绿化区、防护林带，导线与树木之间的净空距离，在最大风偏情况下，,35kV,线路不应小于,3.5m,，,10kV,以下线路不应小于,3.0m,。,架空电力线路通过果林、经济作物、墩布灌木林，不应砍伐通道，导线与树梢的距离，在最大计算弧垂情况下，,35kV,线路不应小于,3.0m,，,10kV,以下线路不应小于,1.5m,。,导线与街道行道行道树之间的距离不应小于表,4-14,。（,P138,）,（,6,）,架空电力线路跨越架空弱电线路时，共交叉角对于一级弱电线路，应,45,，对于二级弱电线路，应,30,。,四、架空电力线路运行维护,（一）架空电力线路运行标准,1,、杆塔位移与倾斜的允许范围：杆塔作偏离线路中心线的距离不应大于,0.1m,；,对于木杆与混凝土杆倾斜度（包括挠度），直线杆、转角杆不应大于,15%,，转角杆不应向内侧倾斜，终端杆不应向导线侧倾斜，向拉线侧倾斜应不小于,200mm,；,50m,以下铁塔倾斜度不应大于,10,，,50m,及以上铁塔倾斜度不应大于,5,。,2,、混凝土杆不应有严重裂纹、流铁锈水等现象，保护层不应脱离、酥松、钢筋外露，不宜有纵向裂纹，横向不宜超过,1/3,周长，且裂纹宽度不宜大于,0.5mm,。,3,、,横担与金具应无锈蚀、变形、腐朽。,4,、横担上下倾斜、左右偏歪不应大于横担长长的,2%,。,5,、导线通过的最大负荷电流不应超过其允许电流。,6,、导（地）线接头无变色和严重腐蚀，连接线夹螺栓应紧固。,7,、导线过引线、引下线对电杆构件、拉线、电杆间的净空距离，对于,1kV,10kV,不应小于,0.2m,；,1kV,以下不应小于,0.1m,。,8,、,三相导线的弧垂应力求一致，误差不得超过设计值的,-5%,+10%,；档距内各相导线弧垂相差不应超过,50mm,。,9,、,绝缘子应根据地区污秽等级和规定的泄漏比距选择其型号，验算表面尺寸。,10,、拉线应无断股、松弛、严重锈蚀。,11,、接户线的绝缘层应完整，无剥落、开裂等现象，导线不应松弛，每根导线接头不应多于,1,个，且须用同一型号导线相连结。接户线的支持构架应牢固，无锈蚀腐朽。,（二）架空电力线路巡视,1,、定义：指巡线人员较为系统和有序地查看线路设备，是线路设备管理工作的重要环节和内容，是运行工作中最基本的工作。,2,、目的：是为了及时掌握线路及设备的运行状况，包括沿线的环境状况；发现并消除设备缺陷，预防事故发生；提供详实的线路设备检修内容。,3,、巡视分类,P140-141,（,1,）,定期巡视。（,2,）夜间巡视。（,3,）特殊巡视。（,4,）故障巡视。（,5,）监察性巡视。,4,、巡视内容,P141-P142,（,1,）,杆塔巡视检查。（,2,）绝缘子巡视检查。（,3,）导线巡视检查。（,4,）避雷器巡视检查。（,5,）接地装置巡视检查。（,6,）拉线巡视检查。（三）架空电力线路常见故障和反事故措施,1,、常见故障,P142-144,（,1,）,导线损伤、断股、断裂。（,2,）倒杆。（,3,）接头发热。（,4,）导线对被跨越物放电事故。（,5,）单相接地。（,6,）两相短路。（,7,）三相短路。（,8,）缺相。,2,、反事故措施,六防,防雷、防暑、防寒、防风、防汛、防污。,（四）架空电力线路防污闪,1,、污闪形成原因。,P144-145,2,、,污闪的特点,（,1,）一般发生在运行电压下。,（,2,）通常在一段相当长的时间内多次发生，不易为重合闸所消除。,（,3,）它与绝缘子表面附着物有关。,（,4,）污闪有季节性，气候条件与污闪关系密切。,（,5,）多发生在日出前的短暂时间或刚日出的那个时刻。,3,、防污闪的措施,（,1,）根据污区分布图，合理配置绝缘子的爬距。,（,2,）根据运行经验，选用造型合适的绝缘子。,（,3,）定期清扫绝缘子，加强运行维护。,（,4,）采用防污涂料，改善瓷质绝缘子抗污性能。,（,5,）公平期测试，及时更换不良绝缘子。,（,6,）采用合成绝缘子，提高抗污能力。,4,、绝缘配置,（,1,）绝缘子的泄漏距离。（,2,）绝缘子配置。,（,3,）绝缘形状的选择。,（五）架空电力线路维护,1,、维护目的：为提高线路的健康水平，达到线路安全运行的目的，以保证对社会安全供电，要经常对线路进行维护和检修，及时发现、处理线路存在的缺陷和威胁线路安全运行的薄弱环节，预防事故的发生。,线路的维护、检修项目应按照设备的状况及巡视和 测试结果确定，其标准项目及周期见表,4-15,。,P146-147,2,、维护内容：线路维护是一种较小规模的检修项目，一般是处理和解决一些直接影响线路安全运行的设备缺陷，原则上不包括线路大型检修和线路技术改进工程，只要进行一些小的修理工作，其目的保证安全运行到下一检修周期。主要的维护工作共,11,项。,P147,第二节 电力电缆线路,一、电力电缆线路的优缺点,优点,缺点,不占用地上空间，地下敷设电缆不占用地上空间，一般不受直上建筑物的影响,投资大,供电可靠性高,引出分支线路较困难,电击可能性小,故障测寻比较困难,分布电容较大,电缆头制作工艺要求高,维护工作量少,二、电力电缆基本结构和种类,（一）基本结构,1,、线芯：是电缆的导电部分，用来输送电能，是电缆的主要部分。,2,、绝缘层：是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电缆结构中不可缺少的组成部分。,3,、屏蔽层：,6kV,及以上的电缆一般都有导体屏蔽层和绝缘屏蔽层。导体蔽层的作用是消除导体表面的不光滑（多股导线绞合产生的尖端）所引起导体表面电强度的增加，使绝缘层和电缆导体有较好的接触。,4,、保护层：保护层的作用是保护电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电缆。保护层材料的密封性和防腐性必须良好，并且有一定机械强度。,（二）种类及适用范围,1,、不滴漏油浸纸带绝缘型电缆,（,1,）结构特性：该电缆三芯的电场在同一屏蔽内，电场的叠加使电缆内部电场分页极不均匀，电缆绝缘层的绝缘性能不能充分利用。,（,2,）适用范围：,10kV,及以下的电压等级。,2,、不滴漏油浸纸绝缘分相型电缆,（,1,）结构特性：该电缆结构上使内部电场分布均匀和气隙减少，绝缘性能比带绝缘型结构好。,（,2,）适用范围：,20,35kV,电压等级，个别可使用在,66kV,电压等级上。,3,、橡塑电缆：交联聚乙烯绝缘电缆、聚氯乙烯绝缘电缆和橡胶绝缘电缆。,（,1,）交联聚乙烯绝缘电缆,A,结构特性：该电缆容许温升高，允许载流量较大，耐热性能好，介电性能优良；抗电晕、游离放电性能差。接头工艺较严格，但工艺技术水平要求不高。,B,适用范围：适宜于高落差和垂直敷设，便于推广。,（,2,）聚氯乙烯绝缘电缆,A,结构特性：该电缆化学稳定性高，安装工艺简单，材料来源充足。绝缘强度低、耐热性差、介质损耗大，燃烧时释放氯气，对人体和设备有严重的腐蚀。,B,适用范围：一般只在,6kV,及以下电压等级中应用。,（,3,）橡胶绝缘电缆,A,结构特性：该电缆柔软性好、易弯曲、有较好的耐寒性、电气性能、机械性能和化学稳定性，对气体、潮气、水的渗透性较好。但耐电晕、臭氧、热、油的性能差。,B,适宜范围：适宜作海底电缆、更适宜在矿井和船舶上敷设。一般只用在,138kV,以下的电力电缆线路中。,（三）电力电缆型号,1,、型号：用字母表示电缆的类别、绝缘材料、导体材料、内护层材料、特征，用数字表示铠装层和外被层类型。见下表：,电缆产品型号中字母含义,类别、特征,绝缘,导体,内护层,其他特征,电力电缆（略）,Z,纸,T,铜芯（略）,Q,铅包,D,不滴漏,K,X,橡胶,L,铝芯,L,铝包,F,分相金属套,C,V,PVC,Y,PE,P,屏蔽,P,Y,PE,V,PVC,CY,充油,B,YJ,XLPE,ZR,外护层代号数字含义,代号,加强层,铠装层,外被层或外护套,0,无,1,径向铜带,联锁钢带,纤维外被,2,径向不锈钢带,双钢带,聚氯乙烯外护套,3,径、纵向铜带,细圆钢丝,聚乙烯外护套,4,径、纵向不锈钢带,粗圆钢丝,5,皱纹钢丝,6,双铝带或铝合金带,注：一般情况型号由两位数字组成，顺序按铠装层和外被层。特制外护套由三位数字组成，如充油电缆。,2,、型号表示法,一般一条电缆的规格除标明型号外，还就说明电缆的芯数、截面、工作电压和长度，如：,ZQ22-3,70-10-300,表示铜芯、纸绝缘、铅包、双钢带铠装、聚氯乙烯外护套，,3,芯、截面,70mm2,，,电压,10kV,，,长度为,300m,的电力电缆。三、电力电缆载流能力,（一）定义：指某种电缆在输送电能时允许传送的最大电流值。,（二）允许载流量：刚好使导线的稳定温度达到电缆最高允许温度时的载流量，也称安全载流量。,（三）载流量的分类：长期允许载流量、短间允许通过的电流、短路时允许通过的电流,1,、电缆长期允许载流量,P157-158,2,、,电缆允许短路电流,P159,（,1,）,电缆线路中无中间接头时，见,P159,表,4-24,（,2,）电缆线路中有中间接头时,P159,四、电力电缆运行,（一）投入运行,1,、新装电缆线路，须经过验收检查合格，并办理验收手续方可投入运行。,2,、停电超过一个星期但不满一个月的电缆，重新投入运行前，应摇测其绝缘也阻值，与上次试验记录比较不得降低,30%,，否则须做直流耐压试验。,3,、重做终端头、中间头和新做中间头的电缆，必须核对相位，摇测绝缘也阻，并做耐压试验，全部合格后，才允许恢复运行。,（二）巡视检查,1,、日常巡视周期：有人值班变电所，每班必 检。无人值守的，每周至少检一次。,2,、日常巡检内容,P160,3,、,定期检查周期,P161,4,、,定期检查内容：直埋电缆线路、敷设在沟道、隧道及混凝土管中电缆线路、室外电缆终端头。,（三）电力电缆试验,1,、新电缆敷设前应做交接试验；安装竣工后和投入运行前也应做交接试验。,2,、接于电力系统的主进电缆及重要电缆每年应进行一次预防性试验；其他电缆，一般每,1,3,年试验一次。预防性试验宜在春、秋季土壤中水分饱和时进行。,3,、新敷设的带有中间接头的电缆线路，在投入运行,3,个月后，应进行预防性试验，以后按试验周期进行。,五、电力电缆线路常见故障及其处理,（一）常见故障,1,、短路性故障。,2,、接地性故障。,3,、断线性故障。,4,、混合性故障。,（二）故障原因及对策,原因,对策,外力损伤,加强电缆保管、运输、敷设各环节工作质量，并严格执行动土制度。,保护层腐蚀,在杂散电流密集区安装排流设备；电缆敷设于管内，用中性土做衬垫及覆盖，最后涂以沥青。,铅包疲劳、龟裂、胀裂,敷设前加强检查；抓好施工质量。,过电压、过负荷运行,加强巡检，改善运行条件及时解决。,户外终端头浸水爆炸,严格执行施工工艺规程，认真验收；加强巡检，发现问题及时维修。,户内终端头漏油,加强巡视，严重时应停电重做,谢谢,
