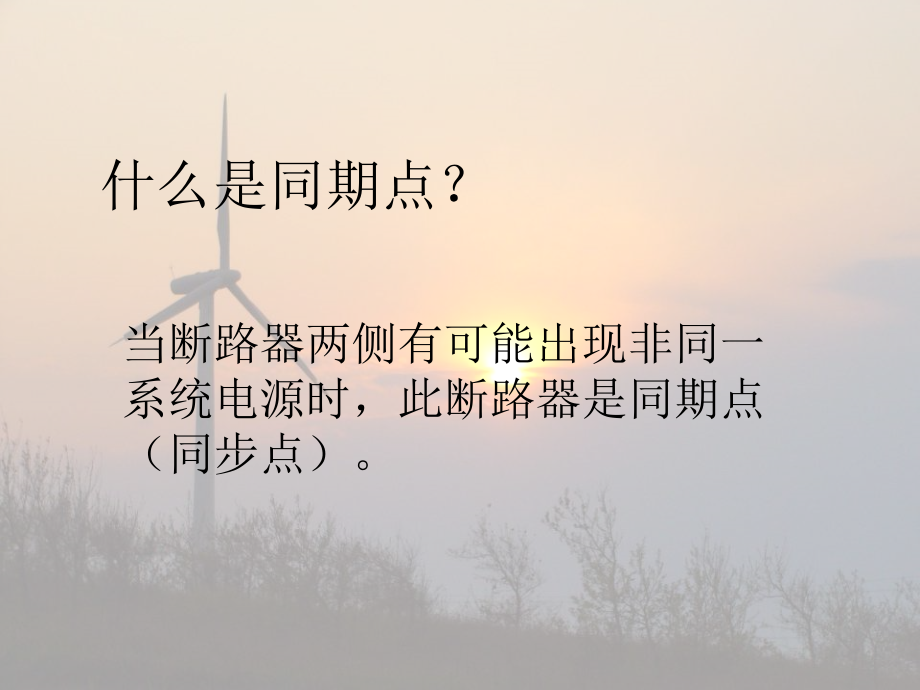

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,同 期 回 路,什么是同期点？,当断路器两侧有可能出现非同一系统电源时，此断路器是同期点（同步点）。,（一）同期开关,由于发电厂（变电所）的同期回路公用一套同期检定装置，同期开关的作用是把待并系统两侧的电压引到同期小母线（,1QMa,）（,2QMa,）上。,(,二,)MZ-10,型组合式同期表：,整个仪表由频率差表、电压差表和同步表三部分组成,频率差表的测量机构为直流流比计。,如果两侧频率不相等，指针便偏转。指针的偏转方向取决于频率差的极性，当待并发电机的频率大于电网频率时，指针向正方向偏转，反之则向负方向偏转,电压差表的测量机构是磁电式微安表，由桥式整流电路将待并发电机和运行系统的交流电压分别整流后变换成直流进行比较。当电压不相等时，指针偏转。当待并发电机的电压大于电网电压时指针向正方向偏转，反之则向负方向偏转,频率差表,电压差表,1.,如果待并发电机与电网两侧电压频率相等，但相角不同时指针将旋转。当发电机出口电压相角较之电网电压相角高时指针顺时针旋转，反之逆时针旋转。,2.,如果发电机的频率与电网的频率不相等时，指针偏离中心线一个角度后在某一区域摆动。如果发电机频率比系统频率高，指针在中心线右侧某区域摆动，反之指针在中心线左侧某区域摆动。,同期表,（三）同期闭锁开关,为了避免在较大的相角差下合闸，对发电机产生破坏作用，在手动准同期回路中装有闭锁装置，它是由一个同步检查继电器,KY,和一组触点组成。,1.,开关打至“同期闭锁”位置。同步检查继电器,KY,将比较待并系统两侧电压的相位。当电网与待并发电机两侧电压的相位差大于整定值时，该继电器动作，将其常闭触点断开，使合闸脉冲不能发出。,2.,开关打至“闭锁解除位置。触点接通，将,KY,短路。合闸控制将不考虑系统两侧同期问题。,带同期点断路器的合闸回路是在原同期回路中串联入同期开关、同期表开关和同期闭锁开关。当这些开关都在闭合位置时，合断路器开关时才能使控制回路接通，给线圈,K,励磁，使断路器合闸。,带同期点断路器的合闸回路,1,1,3,3,4,2,5,5,7,8,25,27,WC,+,WC,-,2SA,2SA,1SA,4SA,3SA,WCS1,WCS2,WCS3,KY,Qt,K,同期开关,断路器开关,闭锁解除,闭锁投入,同期表开关,+,合上同期开关,合上同期表开关,操作 直流电源,只有当同期点开关两侧,U,、,、,均为零时，,TJJ,不励磁，常闭触点,KY,保持闭合。,演示动画,等待合闸,.,合闸,送合闸信号,如果待并系统两侧不满足同期条件时，打至“闭锁解除”位置：此时,接通。,1,1,3,3,4,2,5,5,7,8,25,27,WC,+,WC,-,2SA,2SA,1SA,4SA,3SA,WCS1,WCS2,WCS3,KY,Qt,K,2,4,6,14,12,8,10,16,1,3,5,17,11,9,7,15,13,23,21,19,1,2,3,4,5,17,6,11,10,9,8,7,15,13,12,23,21,19,27,25,+,1,2,3,4,5,17,6,11,10,9,8,7,16,15,14,13,12,23,21,19,27,25,
