SMA的匹配用法.ppt

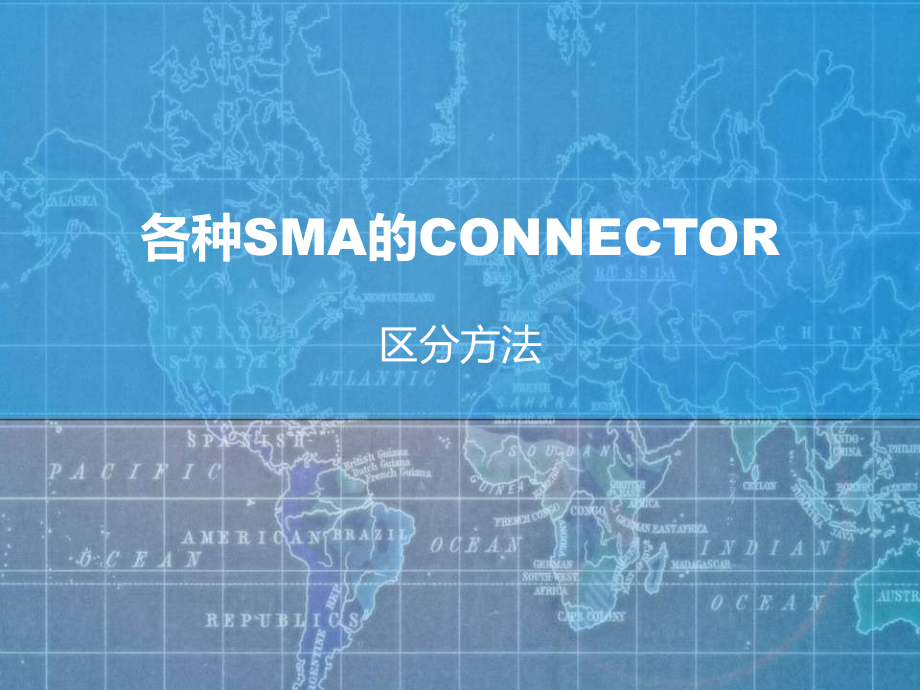

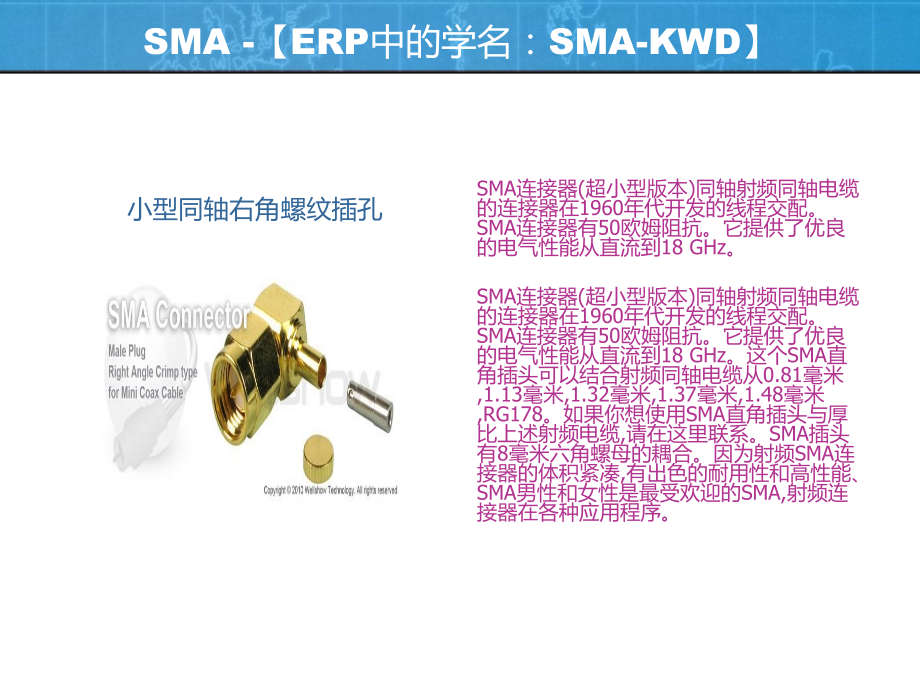

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,各种SMA的CONNECTOR,区分方法,SMA-【ERP中的学名：SMA-KWD】,小型同轴右角螺纹插孔,SMA连接器(超小型版本)同轴射频同轴电缆的连接器在1960年代开发的线程交配。SMA连接器有50欧姆阻抗。它提供了优良的电气性能从直流到18 GHz。,SMA连接器(超小型版本)同轴射频同轴电缆的连接器在1960年代开发的线程交配。SMA连接器有50欧姆阻抗。它提供了优良的电气性能从直流到18 GHz。这个SMA直角插头可以结合射频同轴电缆从0.81毫米,1.13毫米,1.32毫米,1.37毫米,1.48毫米,RG178。如果你想使用SMA直角插头与厚比上述射频电缆,请在这里联系。SMA插头有8毫米六角螺母的耦合。因为射频SMA连接器的体积紧凑,有出色的耐用性和高性能、SMA男性和女性是最受欢迎的SMA,射频连接器在各种应用程序。,SMA-【ERP中的学名：Jack/Plug】,SMA JACK/SMA PlUG,SMA连接器是1960年代发展起来的同轴射频连接器和SMA是超小型的缩写版本a SMA连接器有一个50欧姆阻抗,1/4-36线程类型耦合机制和这个射频连接器提供了优良的电气性能从0到18 ghz。,SMA连接器可用在各种质量类与不同的材料选择不同的应用程序。各种SMA连接器广泛应用于车辆跟踪系统、无线局域网、WiMax,电信、航空和精密测试仪器,。,SMA-【ERP中学名：Plug】,SMA Connector plug,SMA Male is equipped with 8mm hex nut to allow torque by wretch.SMA coupling nut has inner thread and male pin.,SMA插孔是被8mm的六角螺母配套使用，SMA连接内螺母纹和插孔内针。,SMA-【ERP中的直角jack/plug】,SMA直角插孔、插座,The cable entry way is at 90 degree against coupling way.,电缆入口是在90度角连接的地,方。,左图是SMA直角插孔，,右图是SMA直角插座。,SMA-【ERP中的学名：JACK】,SMA Connector Jack,SMA Female has 4.32mm length outer thread for coupling purpose,and 6.24mm diameter of thread area.,SMA插座有4.32mm长得度外螺纹偶合的目的和6.24mm的直径螺纹区。,SMA-【ERP中的Jack/PlUG】,前挂式穿板式SMA插座连接器,后挂式穿板式SMA插座连接器,当螺纹长度远远超过4.5毫米左右,配有垫圈和螺母,我们可以明确为舱壁安装类型。舱壁意味着连接器可以与垫圈和螺母安装在墙上或面板。后挂载舱壁型SMA连接器在交配后壁山类型有越来越多的线程结束。安装后,垫圈和螺母接触外部设备。前山类型舱壁SMA连接器前壁山类型越来越多的线程在有线或pcb安装结束。安装后,垫圈和螺母内的设备。,SMA-【ERP中的直型PlUG/JACK】,SMA-straight PlUG/JACK,The cable entry way is vertical to coupling wa,y这个电缆的入口连接方式是垂直的。,左图是SMA 直型插孔，,右图是SMA 直型插座。,SMA-【ERP中六角螺母、垫圈、密封圈】,SMA六角螺母、垫圈,、,密封圈,A sealing O-ring is embedded inside the hex flange.After mounting onto panel sheet with washer and nut,the O-ring can resist dust and moisture.,一个密封环被嵌入到六角螺母里面，密封圈与螺母和垫圈相互体贴，密封圈将可以抵制尘埃和潮湿。,左图是六角螺母,中图是垫圈,右图是密封圈,SMA-【ERP中双孔插孔、插座】,SMA-双板插孔、插座,2 thru holes on connector flange.The flange is exposed outside.Two screws are inserted into and have nuts to fix from the internal of enclosure.,通过这两个接插件的边缘，凸缘螺栓暴露在外面。两个螺母插,入，六角螺母去巩固外壳的框架。,SMA-【ERP中四孔嵌入版】,SMA四孔插入的面板,4 thru holes on connector flange.The flange is exposed outside.Four screws are inserted into and have nuts to fix from the internal of enclosure.,通过这两个接插件的边缘，凸缘螺栓暴露在外面。四个螺母插入，六角螺母去巩固外壳的框架,SMA-【ERP中的PCB板上的JACK/PlUG,SMA直型PCB的插件,PCB type SMA connector normally has 2.9mm or 3.9mm leg lengths.Four legs and one conductor will go through PCB vertically,and be soldered in rear side of PCB.,PCB类型SMA的正常有2.9mm或者,3.9mm的腿长，四条腿和一个传导器垂直贯穿到PCB，使SMA可以焊接到PCB的上边。,SMA-【ERP中straight Edge Mount】,SMA直棱偏角,SMA edge mount connector will be mounted with the PCB from boards edge side,.,SMA直型偏角连接器将与PCB的母版焊接在一起。,
