AE2300使用手册V1.0.pps

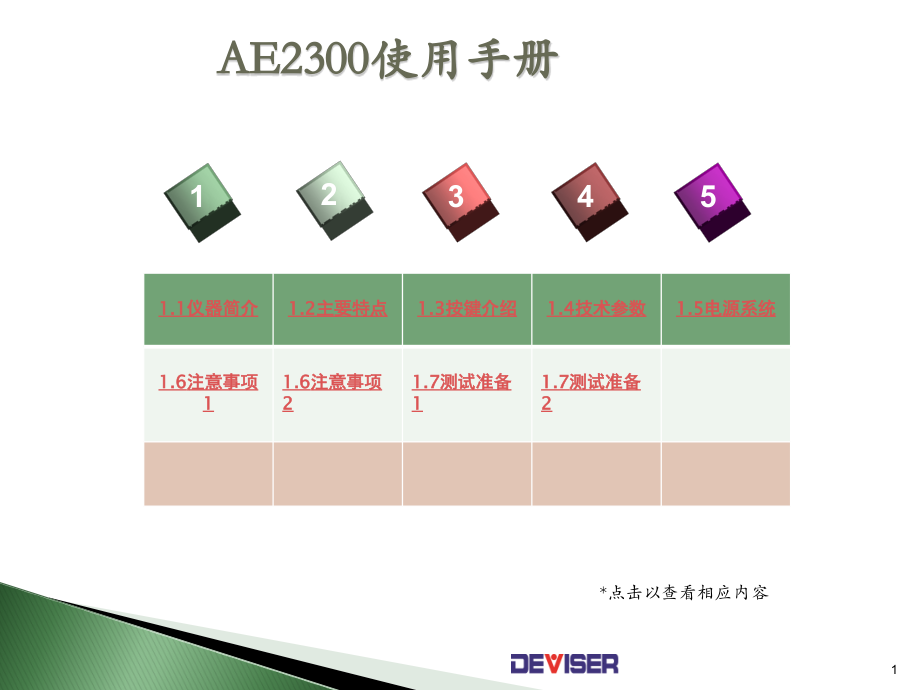

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,德力仪器,*,1,AE2300,使用手册,1,2,3,4,5,1.1,仪器简介,1.2,主要特点,1.3,按键介绍,1.4,技术参数,1.5,电源系统,1.6,注意事项,1,1.6,注意事项,2,1.7,测试准备,1,1.7,测试准备,2,*点击以查看相应内容,1,AE2300,使用手册,1,2,3,4,5,2.1,开关机,2.2,自动模式,2.3,手动模式,2.4,保存测试结果,2.5,填写文件存储信息,2.6,把文件拷贝至,U,盘,*点击以查看相应内容,1,AE2300,使用手册,1,2,3,4,5,3.1,曲线操作,3.2,衰减事件,3.3,增益事件,3.4,反射事件,3.5,光纤末端,3.6,连续光纤,3.7,创建文件,夹,3.8,编辑文件 夹,3.9,文件编辑,3.10,文件存储,3.11,小键盘使用,3.12,菜单选项,3.13,自动修正,*点击以查看相应内容,1,AE2300,使用手册,1,2,3,4,5,4.1.1,模式设置,4.3,门限设置,4.2,系统设置,4.1,测试设置,4.1.2,测量波长设置,4.1.3,测量范围设置,4.1.4,脉冲宽度设置,4.1.5,测量时间设置,4.1.6,分辨率设置,4.1.7,折射率设置,4.1.9,散射系数设置,4.1.8,损耗算法设置,*点击以查看相应内容,1,AE2300,使用手册,1,2,3,4,5,4.2.1,语言设置,4.3,门限设置,4.2,系统设置,4.1,测试设置,4.2.2,界面风格设置,4.2.3,日期格式设置,4.2.4,日期 设置,4.2.5,时间设置,4.2.6,自动关机设置,4.2.7,IP,地址设置,4.2.9,恢复出厂设置,*点击以查看相应内容,4.2.8,距离单位设置,1,AE2300,使用手册,1,2,3,4,5,4.3,门限设置,4.2,系统设置,4.1,测试设置,4.3.1,门限设置选择,4.3.2,距离修正设置,4.3.3,熔接门限,4.3.4,反射门限,4.3.6,保存自定义设置,4.3.7,选择自定义设置,4.3.5,光纤末端门限,*点击以查看相应内容,1,AE2300,使用手册,1,2,3,4,5,5.1,仪器问题,5.2,光纤连接问题,5.3,测量报警,-,强光注入,5.4,测量报警,-,强反射,5.5,测试设置问题,5.6,保修和免责,5.7,服务和维修,5.8,售后服务联系方式,*点击以查看相应内容,2,1.1,光时域反射仪简介,AE2300,型光时域反射分析仪是一款专门针对广电网、电信网,工程安装、维护,测试而优化的轻巧、稳定、耐用型,OTDR,。,返回,3,1.2,主要特点,4.3,寸,彩色,TFT,触摸,屏，观察分析更直接,，阳光直射可操作,测试简捷、迅速、准确、高性价比,超强用户友好操作界面,，有室内室外显示模式,支持中文文件命名,防震、防潮，适合野外操作,可更换,锂电池，工作时间超过,8,小时,标配,VFL,红光源,返回,4,1.3,按键介绍,机器开关键：,按下开机键，开关机状态灯为红色；再次按下可选择关闭，开关机状态灯为熄灭状态。,主功能键：,Menu,键,系统菜单按钮：系统版本、升级、帮助等相关信息,。,File,键文件操作按钮：进行文件存储、调出、删除等相关操作,。,Setup,键设置按钮：进行测试、分析、系统等设置,。,Result,键,测量结果显示,键,。,测量按键,：,AUTO,键,自动测试键,。,AVG,键,测试按键。,方向确认键,：,“上、下、左、右、,ENTER,”共,5,个按键。在菜单设置及曲线分析时，四个方向键可用来上下左右选择及放大缩小分析,。,返回,切换退出按,：,TAB,键,切换按,键,。,ESC,键,退出按键。,5,1.4,技术参数,返回,技术规格：,常规参数：,显示屏类型,4.3,寸,TFT,触摸,屏,480272,点阵,16:9,光适配器,FC/PC,SC/PC,（选件）,接口,USB,、,RJ45,电池,内置可充电锂电池 充电时间,8,小时,电源,AC/DC,适配器,输入,AC90-240V,10%,输出,DC12V,工作温度,0,4,0,保存温度,-20,7,0,相对湿度,80%,重量,1.5kg,外形尺寸,(,mm),135,250,65mm,距离范围,(km),160km,脉冲宽度,(ns),5ns-20,s,测量时间,用户自定义,(,智能关联,),具备实时测量功能,波长,1310nm20nm /1550nm20nm,动态,AE2300 34dB /,32dB AE2300H 39dB /37dB,盲区,事件盲区,1m,衰减盲区,5m,距离精度,(m),（,1m+0.001,%,测量距离,+,采样分辨率）,衰减精度,0.05dB/dB,损耗门限,(dB),0.01dB,损耗分辨率,(dB),0.001dB,采样点,128000,数据存储,3000,条,6,1.5,电源系统,交流适配器,/,充电器（连接到标准电源插座）,。,锂电充电电池（断开交流适配器,/,充电器时自动供电）,。,连接交流适配器,/,充电器时自动充电,。,充电电池：使用锂电池组供电，具有很长的连续供电工,作能力，在正常情况下充满电后可连续工作,8,小时以上。,注意：,一定要使用随机附配的充电器为电池充电，否则可能损坏电池组。,AE2300,使用,如下电源：,返回,7,1.6,注意事项,1,严重警告！,3,无论,在任何情况下，都不允许将带有光信号,的,光,纤,接入正在工作的,OTDR,的光接口处。否则，可能会发生很严重,的,贵重,器件,损坏现象，造成仪器失效，不得不返回工厂维修，在使用时应特别注意,。,仪器对这种操作有记录，客户将付费维修。,1,无论,在任何情况下，都不得将,OTDR,的光接口及连接在该光接口上尾纤的末端对着操作者本人或其它人员的眼睛。否则可能使被照射者的视力产生损伤，甚至失明,！,2,一定要使用清洁的尾纤连接器与,OTDR,连接，严禁将沾有油脂的光纤连接头直接插入仪器，否则将使仪器失效，无法使用！,接入仪器的跳线头必须是,FC/PC,型，否则可能损坏光接口。,返回,8,1.6,注意事项,2,为避免,污物带入光接口造成连接,不良,，,正确的使用方法是：在每次插入光纤连接器（跳线）前，均应用无水酒精清洁跳线，特别是端面。待酒精挥发后，再与仪器连接。在跳线被摘下后，应立即盖上防尘盖，防止灰尘或其它污物附着在,OTDR,的光输出端口上。,OTDR,使用大功率半导体激光器，其出纤功率很高足以伤害人的眼睛，在使用时应特别注意。正确的使用方法是在仪器断电的条件下方可摘下,OTDR,光接口的防尘罩。安装好测量尾纤然后开机进行操作，测量结束后应先关闭仪器，然后再旋下尾纤，立即旋上防尘罩。,正确使用方法：,返回,9,1.7,测试前准备,确保测量跳线类型与仪器一致,：,被测光纤已安装完毕,。,被测端已通过某种类型的连接器安装在机架上，此时用户应选择,FC/PC-XX/XX,型跳线进行连接。,FC/PC,端与,OTDR,连接。,XX/XX,是机架上被测光纤终端的适配类型，如,FC/PC,FC/APC,SC/PC,SC/APC,等等。因此使用,OTDR,前首先要确定连接跳线的类型。,被测光纤是裸光纤。此时用户应使用,FC/PC,型裸光纤适配器或自行熔接上一,段跳线。,OTDR,使用,FC/PC,型光纤连接器（跳线），因此测试者应事先准备与之匹配的测量尾纤或适配器。通常情况测试者会面临两类测试链路情况,：,返回,在使用,OTDR,测量时应确保测量跳线类型与仪器一致，否则将丧失测量准确性！,10,1.7,测试前准备,确保,光纤端面的清洁,：,清洁,方法：,清洁,我们建议用户准备无水酒精，脱脂棉或,者,光纤清洁器。当不清洁的光纤接头被使用时，轻者会令端面菲涅尔反射增强，超过仪器承受范围，造成信号饱和影响盲区指标。重者会令污染物附着在,OTDR,的光接口上，使仪器失效。特别提示用户，清洁用无水酒精棉是一次性的，不要重复使用，避免二次污染，对特别脏的光接头，应多次擦拭。,建议用户使用附加光纤来减少盲区。任何,OTDR,都有测量盲区，如用户特别关心近端盲区，可以采用附加一段已知长度的光纤方法来“消除”盲区。附加光纤的长度由使用者的经验来确定。在使用测量结果时，用户应避开此段光纤。,返回,11,2.1,开关机,说明：,轻按机器,红色,开关键，当开机状态灯变红色点亮时，松开按键，机器启动进入开机状态，再次按下开关键，进入关机状态选择，,按方向键的左右键,选择关机则关机，选择取消则继续保持开机状态。,操作顺序：,开关键,开关键,左右方向键,Enter,键,返回,12,2.2,自动模式,说明：轻按,“,AUTO,”,自动键，进入测量波长选择界面。通过方向键来选择需要测试的波长，按下,Enter,键来确认选择。再次按下,“,AUTO,”,自动键，机器在检测线路的连接状态后开始测量。测量结束后,按,“,Result,”,结果,键切换不同波长,的,测量结果。,在测量过程中再按,“,AUTO,”,自动键,可退出测量,。,操作顺序：,AUTO,键,方向键,方框前有对号表示选中，无对号表示取消,。,Enter,键,AUTO,键,返回,13,2.3,手动模式,操作顺序：,说明：轻按,Setup,键，进入测试设置界面。通过方向确认键来选择和确认各个选项卡，之后进行,测量参数设置。,在测量过程中再按,“,AVG,”,键,可退出测量。,Setup,键,参数设置,ESC,键,AVG,键,返回,通过方向确认键和退出键来设置测量参数。,设置操作请参阅,4.,参数设置,14,2.4,保存测试结果,说明：轻按,“,File,”,文件键，进入文件界面。在界面左侧文件夹列表中按上下键可选择保存的路径，此时会在文件界面中间显示文件夹包含的文件。按,“,存储,”,（屏幕），进入文件存储界面。填写文件信息。可参考,“,文件存储,”,，再按,“,确定,”,（屏），保存文件。,操作顺序：,File,键,Enter,键,上下键,存储（屏）,填写文件信息,确定（屏）,返回,通过,TAB,键，来切换选项，填写文件存储信息。,具体操作请参阅,2.5,。,15,2.5,填写文件存储信息,提示：在文件存储界面，按,“,文件命名,”,和,“,文件信息,”,(,屏）可进行界面左侧文件命名和右侧文件信息之间的切换。填写完毕后，按,“,确定,”,（屏），保存成文件。,操作顺序：,Enter,键,填写文件名,确定（屏）,上下键,Enter,键,上下键,文件信息（屏）,返回,左右键,按中英文切换（屏）切换中英文输入。,方向键选择字符，按下,Enter,键确认选中字符。,按“清除”,（屏）,删除刚输入的字符序列从而重新输入,。,按“后退”,（屏）,清除输入的字符,。,当选中“是”时每次测完存储时，文件名后缀序号会自动加,1,。,16,2.6,把文件拷贝至,U,盘,操作顺序：,说明：按,File,键，再按,Enter,键，打开折叠文件夹，方向键浏览文件夹，选择文件存放路径。之后按,TAB,键进入文件夹，通过方向键选择文件，按下,Enter,键确认选择，再按,“,复制,”,（屏）复制文件，最后按,“,发送至,U,盘,”,（屏）。,File,键,编辑（屏）,TAB,键,按,Enter,复制（屏）,发送至,U,盘（屏）,返回,17,3.1,曲线操作,返回,在,完成一次捕获后或导出迹线文件后可以进入结果分析,。,按,TAB,键或双击,Enter,键可选择屏幕上的右侧按键，光标,R,（,L,，,LR,），缩放，移动，表，事件操作。当,有事件时,，选中光标（触屏）和事件操作（触屏），然后按下,Result,键，,相应的光标,会切换到,事件上，并显示此事件,的测试信息。此时事件操作按钮变成,“,添加,/,删除,”,，按下,Enter,键，会在光标处添加或删除事件。当屏幕上出现方向箭头时，其功能与方向按键功能相同。,按“,光标,R,（屏）,”键的切换来选择左光标、右光标或者左右光标,。按方向键,可移动当前,光标的,位置。,当选择“缩放,”,时按左右方向键轨迹曲线,进行,左右放大或缩小，按上下方向键时轨迹曲线进行上下放大或缩小。,当显示“表”时会显示所有事件的列表。当显示“迹线”时，会关闭事件列表。,当选择“事件操作”时对事件进行操作。显示或关闭当前事件信息，如“光纤总长度”，线路总损耗“等。曲线轨迹以适当比例显示，且光标移至事件处。,当选择“移动,”,时按方向键轨迹曲线,进行,相应的用移动。,18,3.2,衰减事件,返回,衰减事件,此,事件具有,Rayleigh,背向散射信号级别突然降低的特点，可以,看到,向下倾斜的曲线信号斜面上有间断处。,此事件通常由光纤中的熔接点、宏观弯曲或微弯曲造成,。,如果设置了门限阈值，一旦某个事件的损耗值超过了该门限值，则该值将被显示在事件列表中，否则不显示,。,19,3.3,增益事件,返回,增益事件,此事件指出了一个具有明显增益现象的熔接点，这是由于两,部分,光纤在结合处的背向散射特性不同而致,。,事件表给出该事件的损耗值，但该值并不代表该点实际损耗。,需进行双向光纤测量及双向分析才能测出该点的实际损耗值。,20,3.4,反射事件,下一页,反射事件,反射事件显示为光纤曲线中的尖峰，他们是由折射率的突然间断而形成。,反射事件致使很大一部分原本发射至光纤的能量被反射回光源处。,如果出现反射事件，则表明该点可能存在连接器或机械连接点，甚至存在劣质熔接点或断裂处。,20,3.4,反射事件,返回,反射事件,通常情况下会给出反射事件的损耗值和反射率,。,当反射峰值达到最大级别时，它的峰顶会因探测器达到饱和状态而被削平，因此事件盲区可能会增大,。,如果设置了反射门限阈值，一旦某个反射事件的反射值超过了反射率门限阈值，则该值被显示在事件列表中,。,21,3.5,光纤末端,返回,光纤末端,此符号表示该事件点之后已没有连续,光纤,。,该事件点的位置代表整段光缆线路的,总长度,。,22,3.6,连续光纤,返回,连续,光纤,此符号表示光纤区域没有,事件,。,整个光纤曲线内包含的所有连续光纤的总和等于光纤,总长度,。,事件表给出该连续光纤的损耗值，但无,反射率,。,23,3.7,创建文件夹,操作顺序：,创建文件夹（屏）,填写文件名,返回,File,键,Enter,键,上下方向键,确定（屏）,在,当前选择目录下创建新的文件夹,。,请参考,小键盘的使用,。,24,3.8,编辑文件夹,操作顺序：,编辑（屏）,返回,File,键,Enter,键,上下键,说明：复制或剪切文件夹时，使用方向键,选择要复制,或剪切,到的目标目录,，按“,粘贴,”（屏）,键，则目录被复制,或剪切,到目标目录中,。,编辑文件夹,通过上下键选择要编辑的,文件夹,。,如果目录图标前显示“,+,”，表明此目录下有子目录，按,下旋轮可,展开此目录，再次按,下旋轮,则关闭此目录。,可按屏幕上对应键“复制”，“剪切”，“删除”，操作文件夹,。,25,3.9,文件编辑,操作顺序：,TAB,键,上下键,返回,File,键,Enter,键,上下键,Enter,键,编辑文件,说明：复制或剪切文件时，,按复制,或剪切,键,，,此时操作区域将自动切换到左侧目录树区域，选择目标目录后，按“粘贴”键，则文件会被粘贴在此目录下，同时在右侧文件列表中显示出来。,通过方向键和,Enter,键选择文件存放的位置。,上下键选择需要编辑的文件。,复制文件。,删除文件。,打开文件。,选择,当前文件列表中的所有文件。,按,F5,，进入下级操作菜单。,剪切文件。,重命名，,在弹出的小键盘中输入新名称并确认，,可参考,小键盘的使用,。,26,3.10,文件存储,操作顺序：,存储（屏）,返回,File,键,Enter,键,上下键,Enter,键,填写文件名,确定（屏）,TAB,键,文件信息（屏）,填写文件信息,确定（屏）,通过上下键和,Enter,来选择要存放的,文件夹,。,可参考,小键盘的使用,TAB,键可在各选项卡之间进行切换。,当选中“是”时每次测完存储时，文件名后缀序号会自动加,1,。,按,TAB,键,或上下键,可以切换到其他选项。,可参考文件命名的填写,。,27,3.11,小键盘的使用,操作顺序：,填写文件名,返回,中英文切换（屏）,Enter,键,方向键,确定（屏）,提示,:,在使用全拼输入汉字时，使用方向键进行全拼，按确定（屏）进入汉字选择，方向键选择汉字，按下,Enter,键选择。,可在小写字母，大写字母，全拼之间切换，默认为小写输入。,通过方向键选择字母或数字，此时背景颜色加深。,通过方向键和,Enter,键，选择字母或数字。填写文件名。,按“后退”键清除输入的字符,。,按“清除”删除刚输入的字符序列从而重新输入,。,按“,取消,”键,退出小键盘，取消填写。,28,3.12,菜单选项,返回,可,进行相关的操作，如查看系统版本，用户手册，工作时间，联系方式，电池电压，还可使用仪器自动修正,功能，距离,修正,功能，还有系统升级，红光源开关，校准触摸屏等。,开启测量距离系数修正功能的用户密码输入界面，该功能仅限特定用户可使用。,通过,方向键旋轮,或者,屏上“上一个”，,下一个,”,键在各个选项间进行选择,。也可直接按下屏幕上的选项。,按,下,Enter,键,或者,屏幕上“确定”键,键打开被选中的选项,。,按,F5,键,退出。,29,3.13,自动修正,返回,当,使用一段时间后，如果客户认为当前所测结果与以往所测结果存在比较大的偏差时，可以启动,“,自动修正,”,功能,。修正一下仪器内部测量参数，来提高动态，使曲线正常化。,通过,方向键,或者,屏幕上的“上一个”，“下一个”,键在各个选项间进行选择,。,按,F5,键,可退出。,按,下,Enter,键,或者,屏上“确定”,键打开被选中的选项,。,按,下,Enter,键,或,屏幕上“确定”,键,开始修正。,30,4.1.1,模式设置,说明：在测试设置界面，,当前,选定,的,选项卡,会,以橙色高亮框形式显示,。,按,TAB,键可在屏幕右侧按钮测试设置、门限设置、系统设置之间切换。按下,Enter,，选中选项卡，在下面会显示此选项卡的详细信息。方向键来选择参数，按返回键结束此选项卡的设置，之后可通过方向键选择其他选项卡。在自动模式下，测量波长，测量范围，脉冲宽度选项显示灰色，不能修改。,操作顺序：,Enter,键,上下键,ESC,键,返回,Setup,键,选项卡的详细信息显示区。,31,4.1.2,测量波长设置,说明：,可设置,1310nm,、,1550nm,两种激光波长,。转动旋轮可选择测量波长，当前选中的测量波长会在上层,橙色高亮框,选项卡内显示。按返回键返回当前选项卡的设置。,操作顺序：,ESC,键,Enter,键,方向键,方向键,返回,32,4.1.3,测量范围设置,提示：,用户在测量前应根据光纤实际长度或自动测试模式测得的长度设置合适的长度范围。过长的测量范围设置，会引起有效的测量平均时间的浪费。不足的长度范围设置会引起测量失败。,操作顺序：,ESC,键,Enter,键,方向键,方向键,返回,33,4.1.4,脉冲宽度设置,提示：,脉宽指注入被测光纤的高功率光脉冲信号的宽度，脉宽越宽，反向信号越强，,OTDR,可以有效探测的距离越远，但宽脉宽会引起起始反射信号饱和，引起大的盲区。因此，脉宽的选择是与测量光纤的长度有关系的。长度越长，脉宽越宽。,此,OTDR,拒绝短的距离与宽脉宽组合或长的距离与窄脉宽组合。,操作顺序：,ESC,键,Enter,键,方向键,方向键,返回,34,4.1.5,测量时间设置,提示：,探测时间越长，信号的信噪比改善越好，测试结果越准确。用户应合理地选择探测时间，探测时间与测量动态成正比关系。,操作顺序：,ESC,键,Enter,键,方向键,方向键,Enter,键,方向键,返回,上下键改变大小，左右键改变位数。,ESC,键,35,4.1.6,分辨率设置,提示：,这里的分辨率指的是,OTDR,的取样分辨率，它是两取样点之间的最小距离，此指标决定了,OTDR,定位事件的能力。取样分辨率与脉宽和距离范围大小的选取有关。,操作顺序：,ESC,键,Enter,键,方向键,方向键,返回,通过方向键选择设置所需的分辨率。,36,4.1.7,折射率设置,提示：,折射率在,1.30000,到,1.70000,之间由用户选择，改变折射率设置会使,OTDR,测距结果发生变化，折射率越大，测距结果越小。折射率由光缆或光纤制造商提供。建议用户用一段已知长度的光纤校准群折射率并记住它。,操作顺序：,ESC,键,Enter,键,方向键,方向键,Enter,键,方向键,返回,方向键选择不同波长对应的折射率。,左右键改变位数，上下键改变大小。,ESC,键,37,4.1.8,损耗算法设置,操作顺序：,ESC,键,Enter,键,方向键,方向键,返回,提示：根据用户的需要可选择两点法或最小二乘法。两光标之间轨迹曲线的斜率，损耗等事件参数根据算法的不同而有稍微的改变。,38,4.1.9,散射系数设置,操作顺序：,说明：,散射系数通常从光缆制造商处获得，改变散射系数设置会使事件损耗及反射率发生变化。,散射系数的大小也可用数字键盘填写，在选中位数（变蓝）后，打开数字键盘，使用方向键（或触屏）选择，按下,Enter,按键输入相应数字。选择数字键盘上的,Enter,键退出。,方向键,Enter,键,Enter,键,方向键,ESC,键,ESC,键,返回,上下键改变大小左右键改变位数。,39,4.2.1,语言设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,40,4.2.2,界面风格设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,41,4.2.3,日期格式设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,42,4.2.4,日期设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,43,4.2.5,时间设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,44,4.2.6,自动关机设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,45,4.2.7 IP,地址设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,此时上下键可选择子网掩码，网关，,IP,地址。,46,4.2.8,距离单位设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,此时按,Enter,键可选择“是”“否”恢复出厂时设置。,47,4.2.9,恢复出厂设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,系统设置（屏）,方向键,此时按,Enter,键可选择“是”“否”恢复出厂时设置。,门限设置选择功能分为手动设置和,自动,设置两种。手动设置允许用户自定义“熔接门限”、“反射门限”、“斜率门限”、“光纤末端门限”“,选择自定义设置,”；,自动,设置为用户调出上述四项的出厂默认设置，该参数由厂家自行设定，用户不得更改。,48,4.3.1,门限设置选择,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,上下键选择手动设置或自动设置。,49,4.3.2,距离修正选项,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,方向键,当选中“测距偏移有效”时，“测距偏移量”、“显示负事件”两项参数方可设置，并且在事件显示中起作用，否则不可设定，,50,4.3.3,熔接门限,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,方向键,熔,接门限分自动和手动两种设定模式，手动设置范围为,0.015.99dB,。使能选项被选中时，该门限有效，否则不作为事件显示参考。,51,4.3.4,反射门限,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,方向键,Enter,键,上下键改变大小左右键改变位数。,ESC,键,方向键,反射,门限,分自动和手动两种设定模式,，,手动设置范围为,-99-,11dB,。,使能选项被选中时，该门限有效，否则不作为事件显示参考,。,末端,门限也分为自动和手动两种方式，手动设置范围为,315dB,。,52,4.3.5,光纤末端门限,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,方向键,Enter,键,上下键改变大小。,ESC,键,选择,确定时，系统会将当前设定的测量设置、事件门限设置、系统设置等三项设置中的部分重要设置参数保存为用户的自定义可选项。以便某些设置被改掉时，方便重新载入使用。,53,4.3.6,保存自定义设置,操作顺序：,ESC,键,Enter,键,方向键,返回,Setup,键,门限设置（屏）,方向键,Enter,键,方按向,键选择“确认”，“取消”，“重命名,”,，按下,Enter,键进行,确认，取消，或重命名。,方向键,54,4.3.7,选择自定义设置,操作顺序：,ESC,键,Enter,键,返回,Setup,键,门限设置（屏）,方向键,方向键,系统,会将当前设定的测量设置、事件门限设置、系统设置等三项设置中的部分重要设置参数保存为用户的自定义可选项,。,以方便用户重新载入先前存储的参数设置选项,。,55,5.1,仪器,问题,返回,提示：仪器在测量时会自动诊断连接状态，显示连接状态的好坏。如果被测线路有光信号，会自动报警。如果,当前,所测结果与以往所测结果存在比较大的偏差时，可以启动“,自动修正,”功能。,问题：屏幕黑屏或者设备无法开机,可能的原因,1,：电池电量已耗尽,解决方法,：为电池充电，通过交流适配器,/,充电器将设备连接到外部电源,可能的原因,2,：,充电器使用错误,解决方法,：,确认充电器输出为,12.0V,，,1.2A,可能的原因,3,：,电池损坏,解决方法,：,更换电池,可能的原因,4,：,仪器硬件故障,解决方法,：,返厂维修,56,5.2,光纤连接问题,返回,可能的原因：,使用不当的光跳线接头,连接器清洁不良,或老化,配线架端连接器,不良,或老化,解决方法：,更换光跳线,清洁连接器,更换连接器,可能的原因：连接不可靠,、,连接器对位偏,定位销未对准,以上问题同样检查配线架端连接器,解决方法：,重新连接,更换连接器,问题,1,：不当的光纤连接引起的测量轨迹,动态不足,问题,2,：不当的光纤连接引起的测量轨迹,无迹线,57,5.3,测量报警,强光注入,返回,问题：,测量启动后或者测量过程中出现强光注入报警。,可能的原因,：,测试光纤线路上有光信号,解决方法：,停止测量，关闭线路上的光信号再进行测量。,设备具有黑匣子功能，会自动记录每一次强光报警的信息，一旦因此造成的设备损坏产生的维修费用均不在保修范围。,58,5.4,测量报警,强反射,返回,问题：,测量启动后出现连接报警。,可能的原因,：,设备端口或者配线架端口连接器严重连接不良，,解决方法：,停止测量，检查从设备至配线架端的所有接头是否有坏损、偏心、污迹等，如果反复报警请联系维修人员进行咨询，必要时返厂维修。,59,5.5,测试设置问题,返回,问题,1,：,轨迹曲线显示过短，测量时间过长,可能的原,因,：,设置的测试距离过长,解决方法：,根据光纤实际长度或自动测量模式测得的长度设置合适的长度范围,问题,2,：,轨迹,显示不全，测试失败,可能的原因,：,设置,的测试距离过短,解决方法：,将,测试距离设置为大于等于光纤的实际长度的范围,或选择,自动测量模式,问题,3,：,测量,事件不全,可能的原因,：,脉,宽太大,解决的方法,：,选择小一级的脉宽量程,增加测试,时间,问题,4,：,轨迹,噪声太大,可能的原因,：,脉,宽太小，扫描时间不够,解决的方法,：,增加测试时间,适当增大脉宽,将平滑功能设置为高,60,5.6,保修和免责,返回,AE2300,产品自售出之日起整机保修,18,个月，但不包括以下各项：,1,机内电池,和光接口适配器,不属,18,个月保修范围，该易耗品不提供保修。,2,机内激光器、,APD,不属,18,个月保修范围，其保修期为,1,年。,3,对因使用不当或有害清洁造成光学连接器损坏而进行的更换，需要进行收费,。,一般信息：,免责：,1,由于用户未遵从本手册规约而进行的错误操作而引起的任何故障。,如对带有信号光的光纤进行测量而造成的,APD,及其附属电路的损坏。,2,保修标签被撕掉，仪器由非本公司授权人员打开机壳检修或处理引起的损害。,3,由于外部机械力、液体浸泡、高热、高寒、明火等引起的损伤故障。,4,对,本设备、附件及软件，因不当使用或未经授权而加以修改时所,产生损坏,。,5,因,使用,产品产生的,损坏,，,产品,所连接的其它设备或产品导致任何性能,故障,。,61,5.7,服务和维修,返回,请与客户服务中心联系，技术人员将确定您的设备是否需要检测、修理,或校准。,如有可能，请在发送返修设备之前，备份您的数据。,请尽量使用原始包装材料包装设备。请务必附上一份说明或报告，详细,注明故障及所发生的现象。,4,请按照服务人员提供的地址支付运费寄回设备。,5,修复之后，我们会将设备寄回并附上一份维修报告。如果设备不,在保修范围之内，用户应支付维修报告上所注明的费用。如果属于保修,范围，公司将支付设备的返程运费。,发送设备进行技术服务或维修,：,注,意,：返修的设备经测试之后，如果发现完全符合各项指标，则所有的相关费用由用户承担。,62,5.8,售后服务联系方式,返回,天津市德力电子仪器有限公司,地,址：天津市,高新技术产业园,区,（环外）海泰创新三路,8,号,（,300392,）,服务电话：,[phone],传,真：,[phone],
