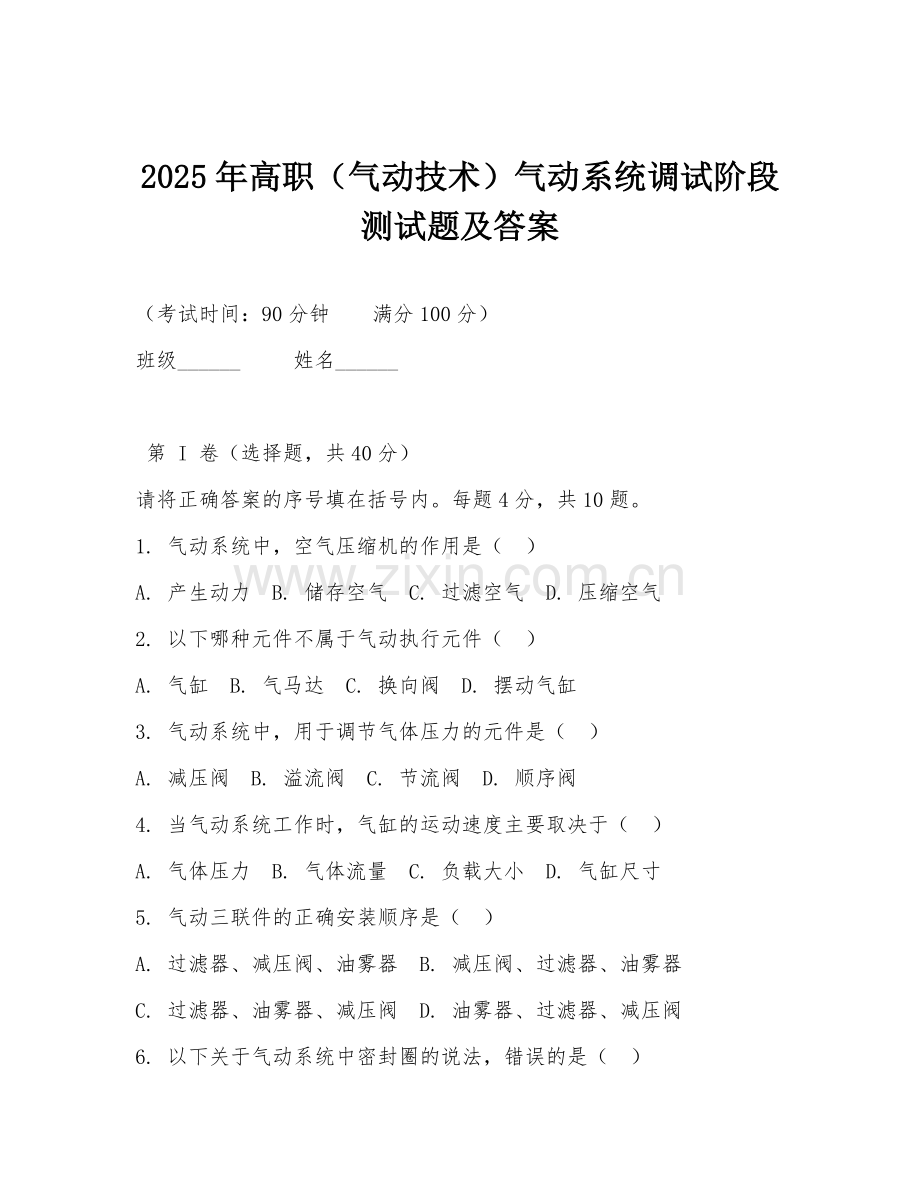

2025年高职（气动技术）气动系统调试阶段测试题及答案

（考试时间：90分钟 满分100分）
班级______ 姓名______

第 I 卷（选择题，共40分）
请将正确答案的序号填在括号内。每题4分，共10题。
1. 气动系统中，空气压缩机的作用是（ ）
A. 产生动力 B. 储存空气 C. 过滤空气 D. 压缩空气
2. 以下哪种元件不属于气动执行元件（ ）
A. 气缸 B. 气马达 C. 换向阀 D. 摆动气缸
3. 气动系统中，用于调节气体压力的元件是（ ）
A. 减压阀 B. 溢流阀 C. 节流阀 D. 顺序阀
4. 当气动系统工作时，气缸的运动速度主要取决于（ ）
A. 气体压力 B. 气体流量 C. 负载大小 D. 气缸尺寸
5. 气动三联件的正确安装顺序是（ ）
A. 过滤器、减压阀、油雾器 B. 减压阀、过滤器、油雾器
C. 过滤器、油雾器、减压阀 D. 油雾器、过滤器、减压阀
6. 以下关于气动系统中密封圈的说法，错误的是（ ）
A. 防止气体泄漏 B. 提高系统密封性
C. 不需要定期更换 D. 安装时要注意方向
7. 气动系统中，控制气缸实现往复运动的元件是（ ）
A. 单向阀 B. 换向阀 C. 截止阀 D. 安全阀
8. 当气动系统出现漏气现象时，可能的原因不包括（ ）
A. 密封圈损坏 B. 管道破裂 C. 气体压力过高 D. 接头松动
9. 气动系统中，用于消除气体中的水分和杂质的元件是（ ）
A. 过滤器 B. 减压阀 C. 油雾器 D. 消声器
10. 以下哪种气体不适用于气动系统（ ）
A. 空气 B. 氧气 C. 氮气 D. 氩气

第 II 卷（非选择题，共60分）
11. （10分）简述气动系统调试前的准备工作。
12. （15分）画出一个简单的气动回路图，包含气缸、换向阀、减压阀和过滤器，并说明各元件的作用。
13. （15分）在气动系统调试过程中，如何检测气缸的运动速度是否符合要求？
14. （10分）阅读以下材料：在某工厂的气动生产线中，出现了气缸动作不稳定的情况。经过检查，发现过滤器堵塞，导致进入系统的气体含有较多杂质。请分析过滤器堵塞对气动系统的影响，并提出解决措施。
15. （20分）某气动系统中，气缸的行程为500mm，要求气缸的运动速度为0.5m/s。已知该气缸的有效截面积为50cm²，气体压力为0.6MPa。请计算所需的气体流量，并说明如何调节气体流量来满足气缸的运动速度要求。

答案：
1. D
2. C
3. A
4. B
5. A
6. C
7. B
8. C
9. A
10. B
11. 调试前准备工作：检查各元件型号规格是否正确且完好；确保管道连接牢固无泄漏；清理系统内杂质；检查电源、气源是否正常；准备好调试工具和检测仪器。
12. 略（自行绘制回路图并说明，气缸实现直线运动，换向阀控制气缸换向，减压阀调节气体压力，过滤器过滤气体杂质）
13. 可使用秒表记录气缸完成一定行程的时间，通过行程除以时间计算速度；或使用速度测量仪器直接测量；也可通过调节气体流量观察速度变化来判断是否符合要求。
14. 影响：杂质进入系统会磨损元件，导致密封不良、动作不灵敏等。措施：更换堵塞的过滤器滤芯；定期清理过滤器；加强对气源的过滤处理。
15. 首先根据公式Q=vA计算，v=0.5m/s，A=50cm²=0.005m²，可得Q=0.5×0.005=0.0025m³/s=2.5L/s。调节气体流量可通过调节节流阀开度来实现，开度增大流量增加速度变快，开度减小流量减小速度变慢，直至达到要求速度。
