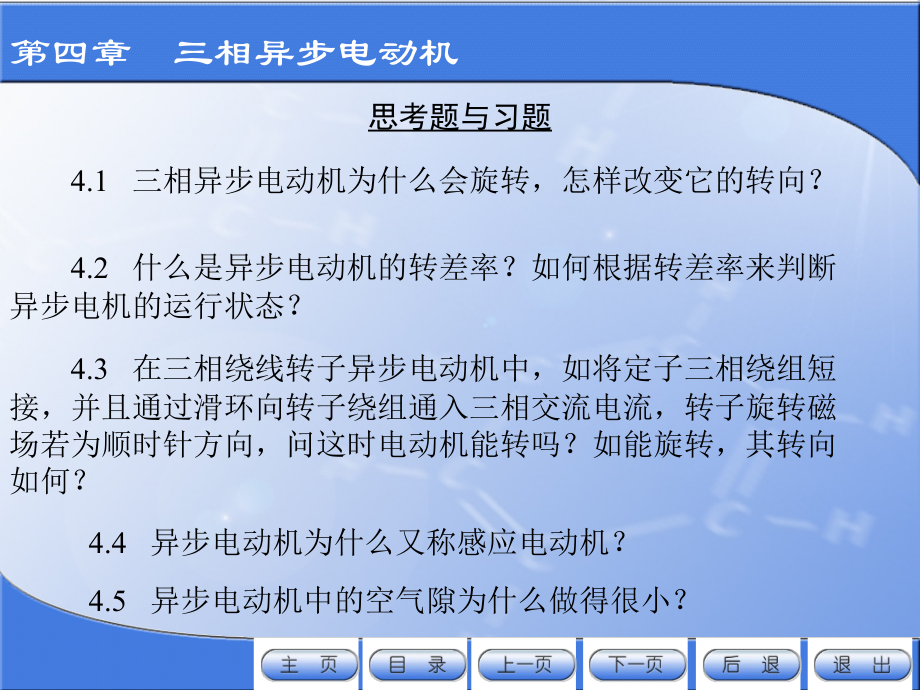

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四章 三相异步电动机,思考题与习题,4.1,三相异步电动机为什么会旋转，怎样改变它的转向？,4.2,什么是异步电动机的转差率？如何根据转差率来判断异步电机的运行状态？,4.3,在三相绕线转子异步电动机中，如将定子三相绕组短接，并且通过滑环向转子绕组通入三相交流电流，转子旋转磁场若为顺时针方向，问这时电动机能转吗？如能旋转，其转向如何？,4.4,异步电动机为什么又称感应电动机？,4.5,异步电动机中的空气隙为什么做得很小？,4.6,假如有一台星形联结的三相异步电动机，在运行中突然切断三相电流，并同时将任意两相定子绕组（如,U,、,V,相）立即接入直流电源，这时异步电动机的工作状态如何，试画图分析。,4.7,一台三相单层绕组电机，极数,2p=4,，定子槽数,Z=36,，每相并联支路数,a=2,，试列出,60,o,相带的分相情况，并画出三相单层交叉式绕组展开图。,4.8,一台交流电机，,Z=36,，,2p=4,，,y=7,，,a=2,。试列出,60,o,相带分相情况，并画出双层叠绕组的展开图。,4.9,试述短距系数,k,y1,和分布系数,k,q1,的物理意义？,4.10,交流电机一相绕组电动势的频率、波形、大小与哪,些因素有关？哪些由构造决定？哪些由运行条件决定？,4.11,一台三相双层绕组电机，,Z=36,，,2p=4,，,1,=50H,z,，,y,1,=7/9,，,试求基波、五次谐波与七次谐波的绕组系数，若完全消除五次谐波分量，,y,1,应取多少？实际中，本题采用短距的方法能否将五次谐波电动势完全消除？,4.12,一台,4,极，,Z=36,的三相交流电机，采用双层叠绕组，,a=1,，,y,1,=7/9,，,每个线圈匝数,N,c,=20,，每极气隙基波磁通,1,=7.5,10,-3,Wb,，试求每相绕组基波电动势的大小？,4.13,交流电机单相绕组基波磁动势的幅值大小、位置和脉动频率与哪些因素有关？其中哪些因素由构造决定？哪些由运行条件决定？,4.14,交流电机三相绕组合成基波圆形旋转磁场的幅值、空间位置、转速和转向各与哪些因素有关？其中哪些因素由构造决定？哪些由运行条件决定？,4.15,一台,50H,z,交流电机，通入,60H,z,的三相对称交流电流，设电流的大小不变，问此时基波合成磁动势的幅值大小、转速和转向如何变化？,4.16,三相绕组中通入三相负序电流时，与通入幅值相同的三相正序电流时相比较，磁动势有何不同。若通入三相同相位的交流电流时又如何？,第四章 三相异步电动机,4.17,若在两相对称绕组中（两相绕组匝数相同，在空间相隔,90,o,电角度），通入对称的两相电流，,试证明两相的合成磁动势为旋转磁动势。,4.18,一台三相交流电机，,2p=6,，,Z=36,，定子双层叠绕组，,y=5/6,，,每相串联匝数,N=72,，当通入,50H,z,三相对称电流，每相电流,I=20A,时，试计算三相基波合成磁动势的幅值和转速。,4.19,异步电动机在起动及空载运行时，为什么功率因数较低？当满载运行时，功率因数为什么会较高？,4.20,当异步电动机运行时，设外加电源的频率为,1,，电机运行时的转差率为,s,，问：定子电动势的频率是多少？转子电动势的频率是多少？由定子电流所产生的旋转磁动势以什么速度截切定子？又以什么速度截切转子？由转子电流产生的旋转磁动势以什么速度截切转子？又以什么速度截切定子？定、转子旋转磁动势的相对速度为多少？,4.21,三相异步电动机主磁通和漏磁通是如何定义的？主磁通在定、转子绕组中感应电动势的频率一样吗？两个频率之间数量关系如何？,4.22,为什么三相异步电动机励磁电流比相应三相变压器的大很多？,4.23,为什么三相异步电动机的功率因数总是滞后的？而变压器呢？,第四章 三相异步电动机,4.24,试说明异步电动机转轴上机械负载增加时，电动机的转速,n,、定子电流,I,1,和转子电流,I,2,如何变化？为什么？,4.25,当三相异步电动机在额定电压下正常运行时，如果转子突然被卡住，会产生什么后果？为什么？,4.26,异步电动机等效电路中的附加电阻,的物理意义是什么？能否用电抗或电容代替这个附加电阻？为什么？,第四章 三相异步电动机,4.27,三相异步电动机带额定负载运行时，如果负载转矩不变，当电源电压降低时，电动机的,0,、,I,1,、,I,2,和,n,如何变化？为什么？,4.29,增大异步电动机气隙时，对空载电流、漏抗有何影响？,4.28,一台笼型异步电动机，原转子铜条改为铝条，如输出同样的功率，试问对,s,N,、,cos,1,、,N,、,I,1N,等都有何影响？,4.32,一台,P,N,=4.5kW,、,Y/D,联结、,380/220V,、,cos,N,=0.8,、,N,=0.8,、,n,N,=1450r/min,的三相异步电动机，试求：（,1,）接成,Y,联结及,D,联结时的额定电流；（,2,）同步转速,n,1,及定子磁极对数,p,；（,3,）带额定负载时的转差率,s,N,。,第四章 三相异步电动机,4.30,一台异步电动机额定运行时，通过气隙传递的电磁功率约有,3%,转化为转子铜损耗，试问这时电动机的转差率是多少？有多少转化为总机械功率？,4.31,在异步电动机等效电路图中，,Z,m,反映什么物理量？是否为变量？在额定电压下电动机由空载到满载，,Z,m,如何变化？,4.33,一台,6,极异步电动机额定功率,P,N,=28kW,、额定电压,U,N,=380V,，频率为,50H,z,，额定转速,n,N,=950r/min,，,额定负载时,4.35,已知一台三相异步电动机定子输入功率为,60kW,，定子铜损耗为,600W,，铁损耗为,400W,，转差率为,0.03,，试求电磁功率,P,em,、总机械功率,P,MEC,和转子铜损耗,P,Cu2,。,第四章 三相异步电动机,cos,1,=0.88,，,P,Cu1,+P,Fe,=2.2kW,，,P,mec,=1.1kW,，,P,ad,=0,，试计算在额定负载时的,s,N,、,P,Cu2,、,N,、,I,1,和,2,。,4.34,一台三相四极,Y,联结的异步电动机，,P,N,=10kW,、,U,N,=380V,，,I,N,=11.6A,，额定运行时，,P,Cu1,=560W,，,P,Cu2,=310W,，,P,Fe,=270W,，,P,mec,=70W,，,P,ad,=200W,，试求额定运行时的：（,1,）额定转速,n,N,；（,2,）空载转矩,T,0,；（,3,）输出转矩,T,2,；（,4,）电磁转矩,T,em,。,4.36,一台,P,N,=5.5kW,、,U,N,=380V,，,1,=50H,z,的三相四极异步电动机，在某运行情况下,自定子方面输入的功率为,6.62kW,第四章 三相异步电动机,P,Cu1,=341W,，,P,Cu2,=237.5W,，,P,Fe,=167.5W,，,P,mec,=45W,P,ad,=29W,，试绘出该电动机的功率流程图，并计算在该运行情况下，电动机的效率、转差率、转速、空载转矩、输出转矩和电磁转矩。,4.37,有一台四极异步电动机，,P,N,=10kW,、,U,N,=380V,，,=50H,z,，转子铜损耗,P,Cu2,=314W,，,附加损耗,P,ad,=102W,，,机械损耗,P,mec,=175W,，,求电动机的额定转速及额定电磁转矩。,
