调节阀主要设计制造标准.ppt

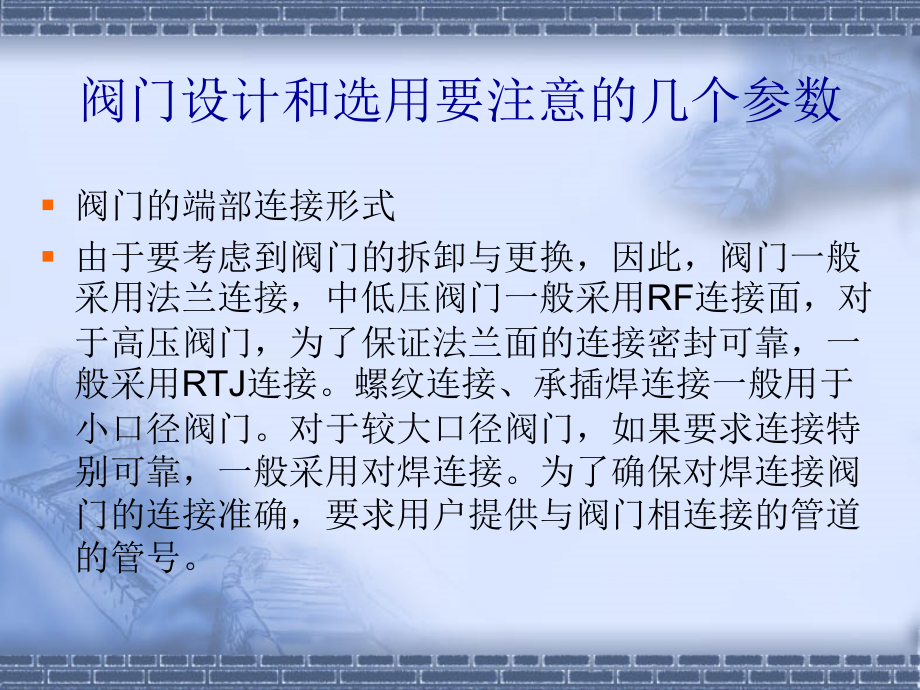

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,调节阀主要设计制造标准,阀门设计和选用要注意的几个参数,阀门的端部连接形式,由于要考虑到阀门的拆卸与更换，因此，阀门一般采用法兰连接，中低压阀门一般采用,RF,连接面，对于高压阀门，为了保证法兰面的连接密封可靠，一般采用,RTJ,连接。螺纹连接、承插焊连接一般用于小口径阀门。对于较大口径阀门，如果要求连接特别可靠，一般采用对焊连接。为了确保对焊连接阀门的连接准确，要求用户提供与阀门相连接的管道的管号。,阀门的主要设计制造标准,1,、美国标准,美国涉及阀门的标准主要包括：,a,、美国国家标准（,ANSI,）；,b,、美国石油学会标准（,API,）；,c,、美国材料试验协会标准（,ASTM,）；,d,、美国阀门及配件工业制造商标准化协会（,MSS,）；,e,、美国机械工程师学会标准（,ASME,）；,f,、美国水道协会标准（,AWWA,）。,阀门的主要设计制造标准,关于一些基础的标准，原来是美国国家标准,ANSI,和美国机械工程师学会标准,ASME,，但近年来一般均改为,ASME,标准。标准主要有：,ASME B16.34(,法兰、螺纹和焊接连接的阀门），它是阀门的一个最基础的标准，规定了阀门设计、制造的一些最基本的要求；,ASME B16.10,（阀门的结构长度）；,ASME B16.25,（对接焊端）；,ASME B16.5,（管道法兰和法兰管件）；,ASME B16.47,（大口径钢法兰,NPS26,到,NPS60,），该标准有两个系列，在使用时要特别注意；,阀门的主要设计制造标准,ASME B1.20.1,（通用管螺纹）；,ASME B16.11,（承插焊和螺纹连接的锻造管件）。,美国石油学会,API,标准主要是阀门产品标准，主要包括如下：,API 6D,管线阀门（闸阀、旋塞阀、球阀和止回阀,，该标准目前已经成为了国际标准，它对阀门的设计、制造、检验及质量控制有详细的规定。,API 6D,证书是阀门制造企业的重要证书。,API 594,法兰、凸耳、对夹和对焊连接止回阀,API 598,阀门的检查和试验,，这是阀门试验和检验方面最常用的标准，它对阀门压力试验的方法、要求均作了具体的规定。,阀门的主要设计制造标准,API 599,法兰和焊接连接的金属旋塞阀,；,API 600,石油和天然气工业用螺栓连接阀盖钢制闸阀,，该标准是最常用的标准，目前已经成为,ISO,标准，标准号,ISO 10434,，该标准对阀体的最小壁厚、阀杆直径、内件代号、通道直径以及试验检验等均作了详细的规定。,API 602,石油和天然气工业用公称尺寸小于和等于,DN100,的钢制闸阀、截止阀和止回阀,。,API 603,法兰端、对焊端耐腐蚀、螺栓连接阀盖的闸阀,Z1H2SL,螺杆式启闭机,清污机 铸铁闸门,阀门的主要设计制造标准,API 605,大口径碳钢法兰,，该标准相当于,ASME B14.47 B,系列的法兰尺寸，俗称小法兰。,API 607,转,1,4,周软阀座阀门的耐火试验,，一般用于油、气等易燃介质的软密封球阀等，均需要进行耐火试验。,API 608,法兰、螺纹和焊接连接的金属球阀,。,API 609,双法兰、凸耳和对夹连接蝶阀,API 6FA,阀门耐火试验规范,，,6A,和,6D,的阀门需要按该标准进行耐火试验。,阀门的主要设计制造标准,美国材料试验协会的一些常用标准,ASTM A105,管道部件用碳钢锻件标准规范,；,ASTM A182,高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和部件,；,ASTM A193,高温用合金钢和不锈钢栓接材料,；,ASTM A194,高温或高压或高温高压螺栓用碳钢及合金钢螺母标准规范,；,ASTM A216,高温用可熔焊碳钢铸件标准规范,；,ASTM A217,高温承压件用马氏体不锈钢和合金钢铸件标准规范,；,ASTM A351,承压件用奥氏体、奥氏体铁素体（双相）钢铸件标准规范；,ASTM A352,低温承压用铁素体和马氏体钢铸件标准规范,美国国家防腐蚀工程师协会标准,NACE MR0175,油田设备用抗硫化应力裂纹的金属材料,
