交通信号灯PLC.ppt

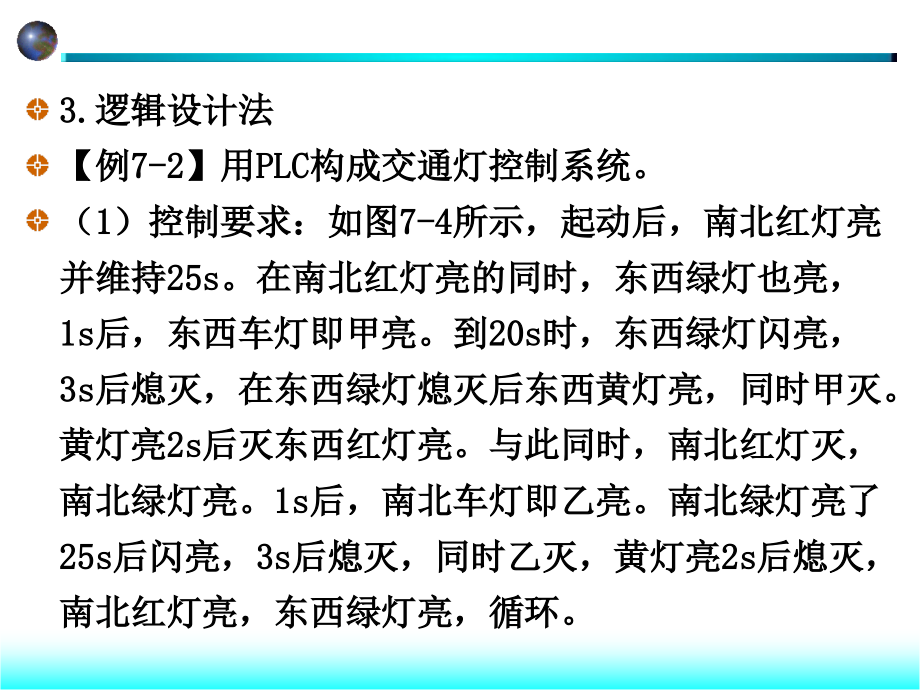

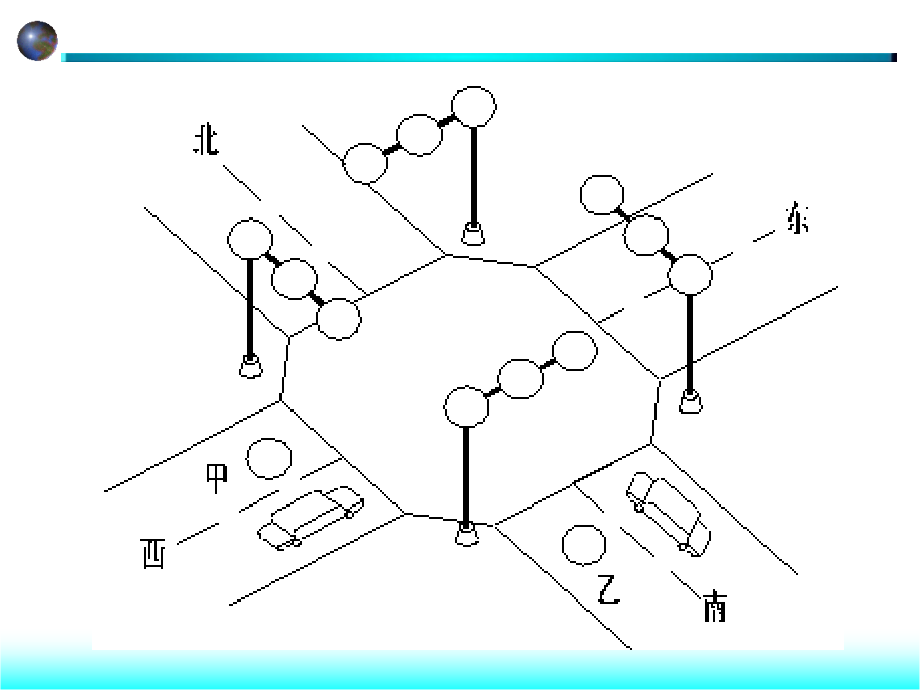

单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,*,3.,逻辑设计法,【,例,7-2】,用,PLC,构成交通灯控制系统。,（,1,）控制要求：如图,7-4,所示，起动后，南北红灯亮并维持,25s,。在南北红灯亮的同时，东西绿灯也亮，,1s,后，东西车灯即甲亮。到,20s,时，东西绿灯闪亮，,3s,后熄灭，在东西绿灯熄灭后东西黄灯亮，同时甲灭。黄灯亮,2s,后灭东西红灯亮。与此同时，南北红灯灭，南北绿灯亮。,1s,后，南北车灯即乙亮。南北绿灯亮了,25s,后闪亮，,3s,后熄灭，同时乙灭，黄灯亮,2s,后熄灭，南北红灯亮，东西绿灯亮，循环。,（,2,）,I/O,分配,输 入 输 出,起动按钮：,I0.0,南北红灯：,Q0.0,东西红灯：,Q0.3,南北黄灯：,Q0.1,东西黄灯：,Q0.4,南北绿灯：,Q0.2,东西绿灯：,Q0.5,南北车灯：,Q0.6,东西车灯：,Q0.7,（,3,）程序设计,
