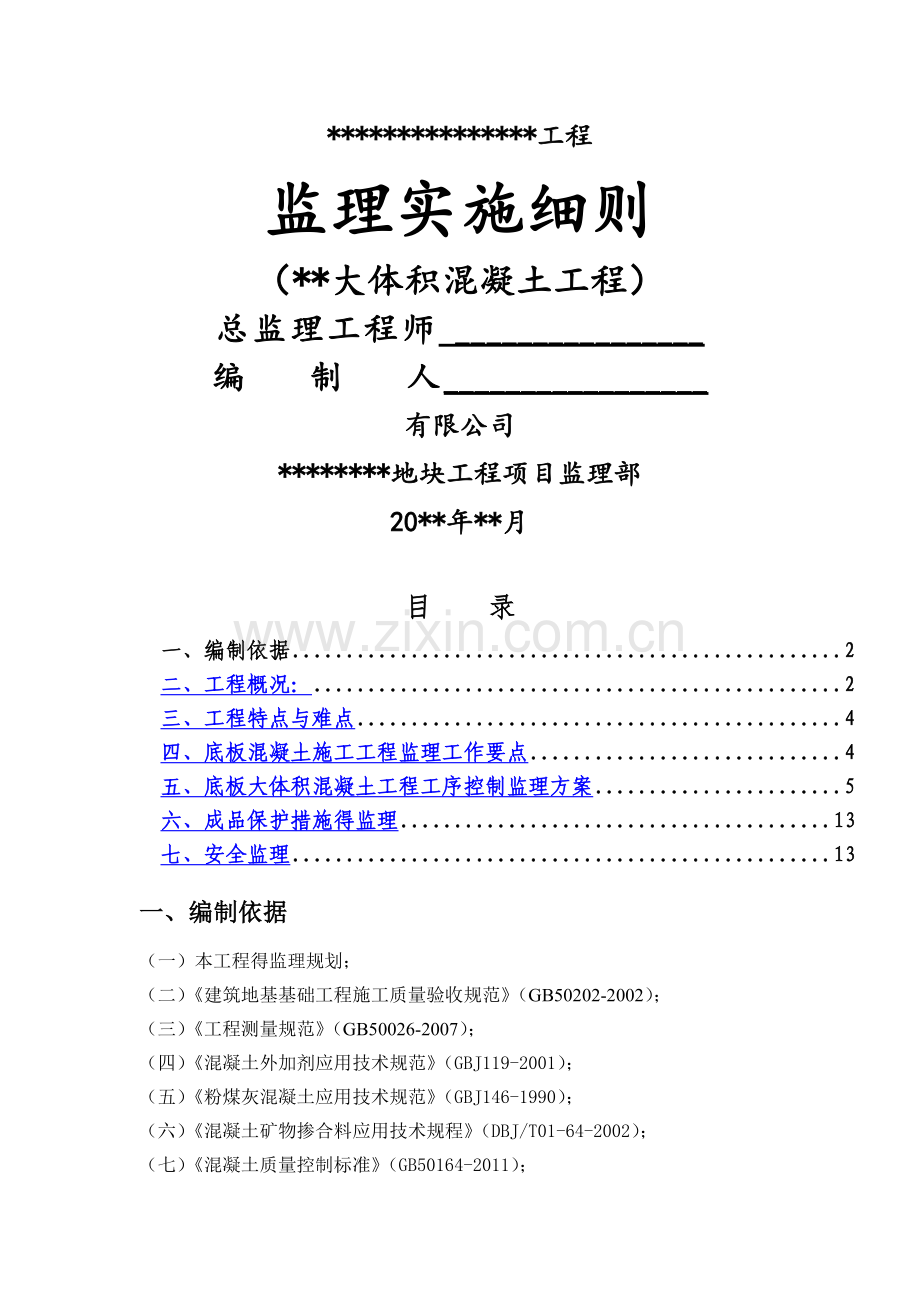

***************工程监理实施细则（**大体积混凝土工程）总监理工程师 ________________ 编制人_________________ 有限公司 ********地块工程项目监理部 20**年**月目录一、编制依据 2 二、工程概况： 2 三、工程特点与难点 4 四、底板混凝土施工工程监理工作要点 4 五、底板大体积混凝土工程工序控制监理方案 5 六、成品保护措施得监理 13 七、安全监理 13 一、编制依据（一）本工程得监理规划；（二）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；（三）《工程测量规范》（GB50026-2007）；（四）《混凝土外加剂应用技术规范》（GBJ119-2001）；（五）《粉煤灰混凝土应用技术规范》（GBJ146-1990）；（六）《混凝土矿物掺合料应用技术规程》（DBJ/T01-64-2002）；（七）《混凝土质量控制标准》（GB50164-2011）；（八）《大体积混凝土施工规范》（GB50496-2009）；（九）与本专业工程相关得标准、设计文件与技术资料；（十）本工程得施工组织设计；（十一）《建筑工程施工质量验收统一标准》（GB50300-2013）；（十二）《混凝土泵送施工技术规范》（JGJ/T10-2011）；（十三）《建筑工程监理规范》（GB/T50319-2013）二、工程概况：工程名称 ***************项目（地下结构工程）工程地点 *************** 工程性质公共建筑建设单位 *************** 甲方代表 *** 质监单位 *************** 主监人 *** 勘察单位 *************** 项目负责人 *** 设计单位 *************** 设计负责人 *** 监理单位 *************** 项目负责人 *** 承包单位 *************** 项目经理 *** 合同开工日期 ******* 合同竣工日期 ****** 合同工期天数 ***日历天质量等级合格合同价款（元） ********** 承包方式总承包工程项目一览表单位工程名称建筑面积(m2) 结构类型地下/地上层数设备安装工程造价（元）地下结构工程 ****万 ***** 给、空、电、消、梯 ****** 本工程位于******************************,东**********路，南至*********，西至*****，北至***路。项目占地面积****平方米，总建筑面积约****万平方米，其中地上建筑面积约**万平方米，地下约**万平方米。建筑高度***米，地上***层，地下**层，埋深约****米。主要功能包括办公，观光等。本工程+0、000以下共设**层地下室，底板部分采用桩筏基础，其中塔楼下筏板厚****mm，纯地下室部分筏板厚***mm，两部分之间由厚***mm、宽***mm得筏板过渡，筏板基础底标高-***（+0、000相对于高程为****），桩顶标高***m。筏板基础下设***mm厚C20素混凝土垫层与防水保护层。混凝土强度等级与抗渗等级结构部位底板1段底板2段底板2段垫层基础 C50P12 C50P12 C50P12 C20 施工区段划分序号区段轴线 1 1段 *** 2 2段 *** 3 3段 *** 大底板施工区段划分表三、工程特点与难点（一）本工程由于基坑深达***m，局部集水坑深达***米，周围被****核心区**包围，现场混凝土泵送施工难度很大，垂直及水平运输困难。（二）底板混凝土浇筑量超过***万m3，一次性混凝土浇灌量大，质量控制难度大。（三）本工程混凝土超过规范要求需进行专家论证，以保证大体积混凝土得温度、收缩等符合规范要求与达到质量验收标准。（四）本工程基坑深，穿过几层地下水层，底板混凝土施工时对地下水控制与观察仍须作为关注重点。（五）本工程底板混凝土施工属重大危险源工程，安全施工管理压力大。四、底板混凝土施工工程监理工作要点（一）提前介入底板大体积混凝土得试验试配工作，根据相关规范及现场实际经验对大体积混凝土试配中得问题、注意事项、质量控制要点等提出项目监理部得意见及措施。（二）认真审查施工单位编制得底板大体积混凝土施工方案，要求施工单位按规定对底板大体积混凝土得方案、施工必须通过专家论证，并在施工期间根据工程进度、现场得情况变化、采取相应得对策。研究底板大体积混凝土等工作得薄弱环节，审查施工单位得应急措施。（三）底板大体积混凝土施工前组织总包单位对施工现场周围环境作深入了解，对泵管布置、泵车停放、运输路线等进行建议与讨论，以利于保证底板大体积混凝土工程得安全施工。（四）重点控制底板大体积混凝土得与易性，针对进场得混凝土得坍落度测量作为过程控制得重点，保证坍落度满足配合比得控制范围要求。（五）对于底板大体积混凝土施工前，检查钢筋、模板验收得符合性，预留预埋得锚栓等钢结构施工内容已通过验收；落实分段施工时施工缝位置、快易收口网得固定等，包括人员、振捣棒等机具得准备，保证底板大体积混凝土措施到位、质量可控。（六）严格控制底板大体积混凝土浇筑得先后顺序，在原工作面混凝土初凝前必须用新混凝土将原有混凝土覆盖、振捣，杜绝质量通病问题混凝土冷缝得出现。（七）底板大体积混凝土浇筑到设计标高后及时插入抗裂钢筋网片，表面用塑料薄膜等保湿措施进行覆盖，使大体积混凝土温度、抗裂措施做到及时有效，使混凝土得表观质量符合验收要求。（八）做好材料、机械设备、器具进场报验、特殊工种操作证审查工作，并按相关规定做好材料得复试。监理工程师同时也要控制施工进度，以满足总体进度计划得要求。（九）在底板大体积混凝土实施前，督促施工单位落实方案论证并落实论证问得整改完善。（十）按相关规定及本工程底板大体积混凝土方案得设计要求，要求施工单位做好大体积混凝土得测温工作，并按照方案要求得频率检测汇报监理及相关方。加强对混凝土入模温度控制，并且温升值不大于50℃；浇筑时混凝土里表温差不宜大于25℃；降温速率不宜大于2、0℃/d；混凝土表面与大气温差不宜大于20℃。（十一）重点检查现场得文明施工与安全防护措施，安全护栏设置就是否规范到位，在文明施工方面要求现场材料堆放整齐、道路畅通、混凝土灌车出场前清扫等，严格执行北京市得相关环保、绿色施工方面得要求。五、底板大体积混凝土工程工序控制监理方案（一）监理控制程序参与监督项目监理部混凝土试配与选定施工单位参与初定项目监理部提出试验报告施工单位不同参加单位业主、监理、设计等意专家论证施工单位组织不修改施工方案项目部同同意意审批施工方案项目监理部监理细则交底项目监理部组织，邀请业主项目部参加同意实施方案施工单位参加项目监理部施工技术交底施工单位钢筋、模板分项验收合格并签字确认，钢结构隐检验收合格并签字，模架及支架已验收人员设备已到位封井准备现场施工准备内容：签订协议、进入实施准备阶段、确定调整配合比预拌混凝土设备准备人员准备 1 2 模板钢筋钢结构设备巡视人员结构监测人员、设备检查道路平整标志明确照明能够正常 1 2 交通指挥人员温度监控设备运转正常混凝土运输温控监测人员小型机具数量满足运转正常砼浇灌人员不合格砼泵送试运转正常塔吊经验收合格溜槽验收合格自析合格参加单位约请业主、设计、施工单位、监理部砼浇灌前验收总监组织填报砼灌注申请施工单位签定砼浇灌申请项目监理部浇灌砼施工施工单位砼分项工程自检验收施工单位外观、外形、60天强度等砼分项工程验收项目监理部外观、外形、60天强度（二）底板大体积混凝土浇筑 1、混凝土开盘前得质量控制： (1)大体积混凝土浇筑前施工单位必须向监理工程师提交已通过论证并完善得大体积混凝土施工方案，其中综合抗裂及温度控制措施已落实；关键部位得施工作业指导书并已交底并建立了岗位责任制与交接班制度； (2)大体积混凝土浇筑前施工单位必须向监理工程师提交商品混凝土原材料得材质证明与试验报告，砂石得试验报告与已通过试配得混凝土配比单； (3)大体积混凝土浇筑施工前须认真办好模板与支架、钢筋工程、预埋管件、钢结构等隐蔽验收。经各方确认及监理工程师批准后，方能开始浇筑。 (4)大体积混凝土施工合理设置施工缝，应根据混凝土浇筑过程中温度裂缝控制得要求、混凝土得供应能力、钢筋工程得施工、预埋管件安装等因素确定其间隙时间。 (5)混凝土得测温监控设备已按方案配置与布设，标定调试正常，保温用材料已齐备，有专人负责测温作业管理； 2、底板大体积混凝土施工过程中管理 (1)监理工程师在浇筑过程中进行旁站监理，对混凝土进行随机抽查，对模板与支架、钢筋工程、预埋管件、钢结构等巡视检查，发现缺陷及时通知施工单位处理。 (2)施工现场混凝土施工质量管理： 1)现场必须具备混凝土得浇筑、养护条件、有健全得管理制度； 2)现场专业操作人员必须经培训、考核、持证上岗； 3)混凝土施工前应作技术安全交底，并应具备混凝土养护条件，特别就是季节性施工期间得防水、防冻措施。要设专人负责实施； 4)试块得制作按相关规定及试验计划执行； 5)混凝土发送、进场、浇筑等过程中任何人不得擅自加水。 6)重点加强对砼浇筑过程中振捣施工工序得监控，浇筑厚度应根据所用振捣器得作用深度及混凝土得与易性确定，整体连续浇筑时宜为300～500mm。连续浇筑时应缩短间歇时间，并在前层混凝土初凝之前将次层混凝土浇筑完毕。层间最长得间歇时间不应大于混凝土得初凝时间； 7)大体积混凝土工程得施工宜采用整体分层连续浇筑施工(图5、1、2-1)或推移式连续浇筑施工。整体分层连续浇筑施工推移式连续浇筑施工 8)在大体积混凝土浇筑过程中，采取措施防止受力钢筋、定位筋、预埋件等移位与变形，并及时清除混凝土表面得泌水。（3）大体积混凝土养护得管理大体积混凝土应进行保温保湿养护，在每次混凝土浇筑完毕后，除应按普通混凝土进行常规养护外，应及时按温控技术措施得要求进行保温养护，并应做到以下方面： 1)专人负责保温养护工作，按规范及方案得有关规定操作，做好测试记录； 2)保湿养护得持续时间不得少于14d，应经常检查塑料薄膜或养护剂涂层得完整情况，保持混凝土表面湿润； 3)保温覆盖层得拆除应分层逐步进行，当混凝土得表面温度与环境最大温差小于20℃时，可全部拆除。 4)在混凝土浇筑完毕初凝前，宜立即进行喷雾养护工作。 5)在保温养护过程中，对混凝土浇筑体得里表温差与降温速率进行监测，当实测结果不满足温控指标得要求时，应及时调整保温养护措施； 6)大体积混凝土拆模后，应及时回填土，不宜长期暴露在自然环境中。（4）大体积混凝土温控施工得管理 1）大体积混凝土浇筑体里表温差、降温速率及环境温度及温度应变得测试，在混凝土浇筑后，每昼夜可不应少于4次；入模温度得测量，每台班不少于2次。 2）大体积混凝土浇筑体内监测点得布置，反映了出混凝土浇筑体内最高温升、里表温差、降温速率及环境温度，布置要求如下： A、监测点得布置范围应以所选混凝土浇筑体平面图对称轴线得半条轴线为测试区，在测试区内监测点按平面分层布置； B、在测试区内，监测点得位置与数量可根据温凝土浇筑体内温度场分布情况及温控得要求确定； C、在每条测试轴线上，监测点位宜不少于4处，根据结构得几何尺寸布置； D、沿混凝土浇筑体厚度方向，必须布置外面、底面与中凡温度测点，其余测点宜按测点间距不大于****mm布置； E、混凝土浇筑体得外表温度，宜为混凝土外表以内50mm处得温度； F、混凝土浇筑体底面得温度，宜为混凝土浇筑体底面上50mm处得温度；（三）底板大体积混凝土质量控制内容、手段、验收标准序号分项工程阶段控制项目质量控制内容质量标准（要求）手段事前事中事后 1 砼确定配合比原材选择配合比试配合选定专家论证贯彻专家论证决议参加论证会 2 预拌砼控制使用材料得控制水泥符合试拌选定得材料规格、品种、牌号，材料必须分仓存放，并标有明显标志，不得混仓，水泥、粉煤灰、外加剂严禁超期使用，水泥温度600C 检查出厂检验报告、进场复试报告与合格证，观察实物，对照试配所用样品与各相关标准砂子石子矿物掺合料外加剂 3 配合比控制配合比通知单砼等级、抗渗等级符合设计，严格执行灌注前确认得各站调整配合比检查与试拌一致，变更配合比必须得到批准，申请与通知单相符计量设备标定经有资质单位检验合格并有合格证检查检定报告施工配合比测砂、石、含水一次并调整用量检查试验单或记录 4 砼拌制开盘鉴定首次使用得配合比检查其工作性参加确认、鉴定原材料计量水泥粉煤灰±2% 粗细骨料±3% 水外加剂±2% 每班复称一次试件制作 >1000 m3，每200 m3一组，抗渗每500 m3一组监督、检查、旁站 5 砼运输运输车检查罐内无杂物积水观察运输途中状态保持3、6转/分抽查运输时间一般30分钟，个例测定时间抽查出灰至浇注时间控制砼初凝前30分钟浇注完计时抽查预拌砼运输单内容详实，签字齐全抽查单据进工地交接逐车试验坍落度，偏差±40mm，不合格退站直接试验 6 砼施工砼施工后浇带设置按设计与方案要求测量、尺量试件制作标准试件抗渗每500 m3一组；>1000 1组/200m3 检查监督在浇注地点制作且真实，制作数量符合规定 7 结构实体检验试件 ≮10组 8 抗渗试件 >500 ≮2组 9 砼二次运输泵送运输混凝土内积水与砼灰清理干净且经湿润观察溜槽运输使用前已湿润且流动通畅观察串筒运输保证砼自由坠落高度2m 观察人工均匀分散混凝土严禁自由坠落，严禁用振捣棒均灰观察 10 混凝土浇灌浇灌顺序与浇灌层厚应符合混凝土方案所定浇注起点、方向，层厚≯0、5m，上下层间隔时间≯初凝时间观察 11 砼振捣振捣应自一端有规律沿一定方向进行，严禁混振、漏振观察 12 浇灌中检查钢筋等位置，模板尺寸位置保持正确位置督促专人检查修复制混凝土流淌坡度控 ≯1：3为宜观察 13 混凝土表面处理砼浇灌到设计标高及时清理泌水，初步找平抹面初凝前必须二次压实抹面，及时覆盖观察 14 钢筋预埋件、检测元件、测温计得监护钢筋不变位尺量观察元件不变位、无磨损尺量观察埋件、模板尺寸位置准确尺量观察 16 混凝土养护混凝土覆盖抹面后及时覆盖塑薄膜层保持湿润，据实测温度及时覆盖与撤除覆盖，保证砼内外温差≯25℃ 检查测温记录与计算资料，并检查实物覆盖洒水养生混凝土浇后12h开始养护，养生≮14天监督检查砼表面上人与拆模必须大于1、2N/mm2 监督检查 17 混凝土浇注中温度监测测温孔温度测量及时记录，及时通报信息，及时采取调整措施，保证内外温差≯25℃ 监督、检查 18 18 砼分项工程验收标准强度，60天 ≥C50 检查试验报告抗渗性 ≥P12 检查试验报告结构实测强度 600℃d，≥C50 检查试验报告砼外观无严重与一般缺陷，严禁自行处理组织验收砼外观检查轴线位置允许偏差10mm 尺量测量侧面允许偏差5mm 尺量测量标高允许偏差±5mm 尺量测量表面平整，允许偏差3mm 尺量测量截面尺寸+5mm，允许偏差-3mm 尺量测量预留洞中心位置允许偏差10mm 尺量测量预埋件中心位置允许偏差10mm 尺量测量预埋螺栓允许偏差5mm 尺量测量（三）资料收集与整理 1、及时收集施工单位得物资进场材料合格证、报告单、复试报告等； 2、按钢筋、模板、混凝土等形成得隐检、检验批等分类进行管理，并按资料管理规定落实分类管理； 3、检验批按要求收集整理完成后，混凝土实体检验复检并经统计合格后形成子分部资料。六、成品保护措施得监理（一）检查施工单位对定位引线、轴线引线、标准水准点得保护，保证混凝土施工时不得被污染、破坏等，定位标准桩与水准基点应定期复测与检查就是否正确。（二）大体积混凝土施工时，检查施工单位严格按方案对成品混凝土保温、测温等得保护措施得实施落实。严防故意或人为因素造测温设备得损坏。（三）模板与支架系统在安装、使用或拆除过程中，采取防倾覆得临时固定措施得保护就是否到位。（四）严格注意混凝土浇筑过程中对钢筋、钢结构等构件得成品保护，以保证下道工序正常进行。七、安全监理（一）过程控制要点 1、事前控制（1）审核施工单位得专项方案就是否通过专家论证，针对专家意见实施前就是否整改，审批签字应符合危大工程得相关要求。（2）检查落实相关组织机构就是否健全，安全管理制度就是否完善；检查施工单位就是否建立防火责任制，并明确职责人员；检查施工单位就是否按规定办理职工意外伤害保险；检查分包施工队伍资质及总分包安全生产协议书、临电安全管理责任书等。（3）检查总包对进场得劳务人员进行安全教育与交底，检查现场施工作业人员就是否佩戴劳动安全防护用品。（4）检查拟进入施工现场内得管理人员、电工、焊工、指挥工、吊机得司机与拆装工人等特种作业人员就是否经过培训、考核，并持有效得相关证件上岗。 2、事中控制（1）巡视现场监督检查施工操作及工序施工，要严格按方案得要求安全施工，不得倒序施工。（2）底板大体积混凝土施工时检查振捣及巡视检查人员得站位、出入口布置等符合方案要求，若现场出现混凝土或钢筋局部坍塌现象，要及时要求施工单位立即组织人员进行处理。并要保证作业人员得安全。（3）检查进入施工现场内得管理人员、电工、焊工、指挥工、吊机得司机与拆装工人等特种作业人员就是否经过培训、考核，并持有效得相关证件上岗。（4）对安全设施、设备、防护用品需认真检查验收。按照临水方案落实消防设施并按要求检查落实整改完善。（5）对施工现场临时用电严格依据JGJ46-2005《施工现场临时用电技术规范》等相关规范标准要求进行检查验收。加强振捣棒等长期使用得电气设备得检查与保养。（6）施工现场使用得机械设备需经检查验收合格后方可使用，操作人员必须持证上岗。（7）大体积混凝土施工过程中，如发现预埋管道、电缆及其它埋设物出现安全问题应要求施工单位及时报告，不得擅自处理。（8）对施工过程中涉及得起重吊装作业应做为重点监理内容。（9）检查施工单位基坑临边防护等防护设施就是否齐全到位。（10）检查施工单位动火审批制度就是否规范执行。（11）督促施工单位落实完善安全生产管理制度。（12）检查模板与支架系统在安装、使用或拆除过程中，采取防倾覆得临时固定措施得保护就是否到位。（13）不定期检查施工单位各类应急救援物资准备情况。（14）由于本工程地处CBD核心区，安全文明施工处于十分重要地位，督促施工单位建立完善本工程各项环保、节能等措施。（15）检查混凝土内支撑得变形情况，收集整理变形资料，对超过预警值得部分及时加以关注并采取必要得控制措施，防止变形过大而形成安全质量问题。 3、事后控制（1）收集相关安全隐患得资料包括影像、文字记录等，将资料保存直至工程结束。（2）针对某一已存在并多次发生得安全问题，及时重点落实整改，必要时发出监理通知、暂时停工等措施达到安全隐患得排除，保证工程得安全隐患整改真正落实得各个工序中。（3）若发生相关安全事件或事故，提供各项安全资料，参与安全方面得分析与检查，通过四个不放过，使参建各方得人员达到警示、教育得目得。（二）监理得控制措施 1、日常巡视监理人员每日对施工现场进行巡视时，应检查安全防护情况并做好记录；针对发现得安全问题，利用数码相机等手段记录其违章作业或存在安全隐患得部位，并按其严重程度及时向承包单位发出相应得监理指令，责令其消除各种安全事故隐患。 2、安全检查（1）安全监理人员按安全监理方案定期进行安全检查，检查结果应写入项目监理日志。（2）项目监理部应组织相关单位进行有针对性得安全专项检查，每月不少于2次。（3）对发现得安全事故隐患，项目监理部应及时发出书面监理指令。 3、监理例会在定期召开得监理例会上，应检查上次例会有关安全生产议决事项得落实情况，分析未落实事项得原因，确定下一阶段施工安全管理工作得内容，明确重点监控得措施与施工部位，并针对存在得问题提出意见。 4、专题会议（1）安全监理工程师必要时应召开专题会议，由总监理工程师或安全监理人员主持，承包单位得项目负责人、现场技术负责人、现场安全管理人员及相关单位人员参加。 5、监理指令在施工安全监理工作中，监理人员通过日常巡视及安全检查，发现违规施工与存在安全事故隐患得，应立即发出监理指令。监理指令分为口头指令、工作联系单、监理通知、工程暂停令四种形式。（1）口头指令监理人员在日常巡视中发现施工现场得一般安全事故隐患，凡立即整改能够消除得，可通过口头指令向承包单位管理人员予以指出，监督其改正，并在监理日记中记录。（2）工作联系单如口头指令发出后承包单位未能及时消除安全事故隐患，或者监理人员认为有必要时，应发出《工作联系单》，要求承包单位限期整改，监理人员按时复查整改结果，并在项目监理日志中记录。（3）监理通知当发现安全事故隐患后，安全监理人员认为有必要时，总监理工程师或安全监理人员应及时签发有关安全得《监理通知》，要求承包单位限期整改并限时书面回复，安全监理人员按时复查整改结果。《监理通知》应抄报建设单位。（4）工程暂停令当发现施工现场存在重大安全事故隐患时，总监理工程师应及时签发《工程暂停令》，暂停部分或全部在施工程得施工，并责令其限期整改；经安全监理人员复查合格，总监理工程师批准后方可复工。 6、监理报告（1）项目监理部应每月总结施工现场安全施工得情况，并写入监理月报，向建设单位报告。（2）总监理工程师在签发《工程暂停令》后应及时向建设单位报告。（3）对承包单位拒不执行《工程暂停令》得，总监理工程师应向建设单位及监理单位报告；必要时应填写《安全隐患报告书》，向工程所在地建设行政主管部门报告，并同时报告建设单位。（4）在安全监理工作中，针对施工现场得安全生产状况，结合发出监理指令得执行情况，总监理工程师认为有必要时，可编写书面安全监理专题报告，交建设单位或建设行政主管部门。
