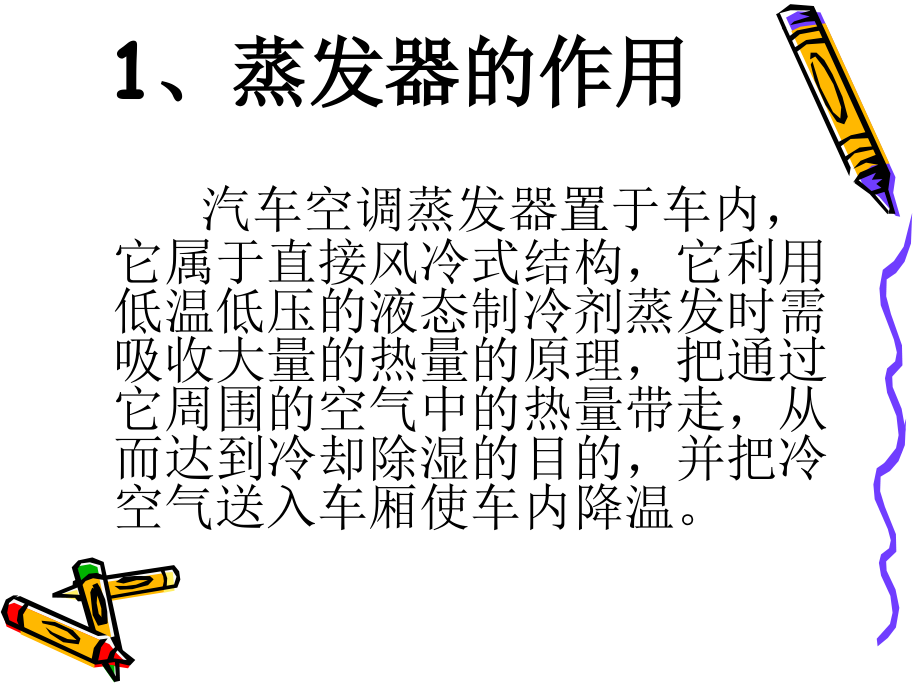

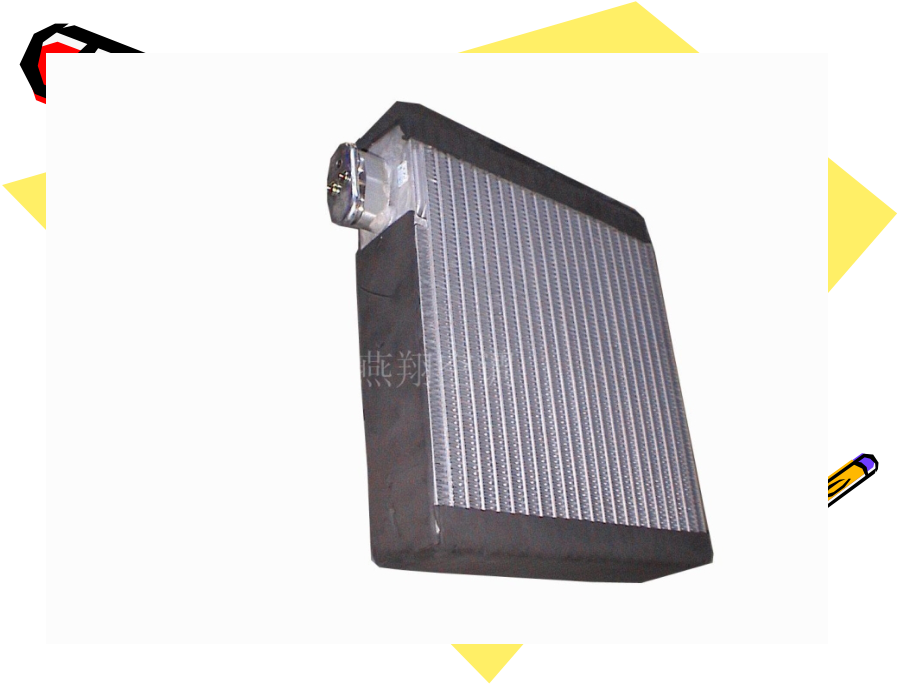

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,蒸发器,1,、蒸发器的作用,汽车空调蒸发器置于车内，它属于直接风冷式结构，它利用低温低压的液态制冷剂蒸发时需吸收大量的热量的原理，把通过它周围的空气中的热量带走，从而达到冷却除湿的目的，并把冷空气送入车厢使车内降温。,2,、,空调蒸发器的组成,蒸发器由箱、管和散热片组成。管子穿过散热片，形成小通道一遍良好的传热率。空气流经蒸发器时被冷却空气中的潮气被凝结并附在散热片上，潮气变成小水滴并保存在滴水盘中，通过排水管排出车外。,3,、蒸发器的工作原理,蒸发器的作用原理与冷凝器正好相反，从膨胀阀或节流孔管流出、直接进入蒸发器的制冷剂由于体积突然膨胀而变成低温低压雾状物,(,微粒液体,),，这种状态的制冷剂很容易汽化，汽化时将吸收周围大量的热量，空调风机强制使进入车内的空气从蒸发器表面流过，通过管片将热量传给蒸发器内的制冷剂，通过吸收热量使液态的制冷剂汽化。,4,、空调蒸发器的结构,1,管带式：,扁管比冷凝器宽，竖 向弯曲易排水,2,层叠式：,形状复杂铝板叠成，两侧形成储液室、分流与集合制冷剂,管带式,管带式蒸发器由多孔扁管与蛇形散热带焊接而成。,管带式蒸发器,1-,进口；,2-,出口；,3-,空气；,4-,管子；,5-,翅片；,6-,散热器,层叠式蒸发器由两片冲成复杂形状的铝板叠在一起组成冷剂流道，没两片流道之间夹有蛇形散热带。虽然加工难度大，但散热效率很高，结构紧凑，散热效率比管带式蒸发器高了,10%,左右。,层叠式蒸发器,5,、,蒸发器制作要求,蒸发器安装在汽车仪表板内部，由于空调位置有限，因此对蒸发器要求较苛刻，蒸发器要具备制冷效率高、尺寸小、重量轻等特点。所以在设计时考虑以下几点。,管件的大小和长度；,蒸发器片的数量和尺寸；,回转头的数量；,穿过和通过蒸发器片的空气流量。,类型,说明,图示,管片式,管片式蒸发器是由安 装在一系列薄散热片内的制冷剂螺旋管组成,类型,说明,图示,螺旋管,式,由于螺旋管体积变大、压力下降，液态制冷剂从车厢空气中吸热蒸发，再由压缩机吸入有热量的制冷剂蒸气，开始下一个制冷循环。,
