污水处理过滤设备.ppt

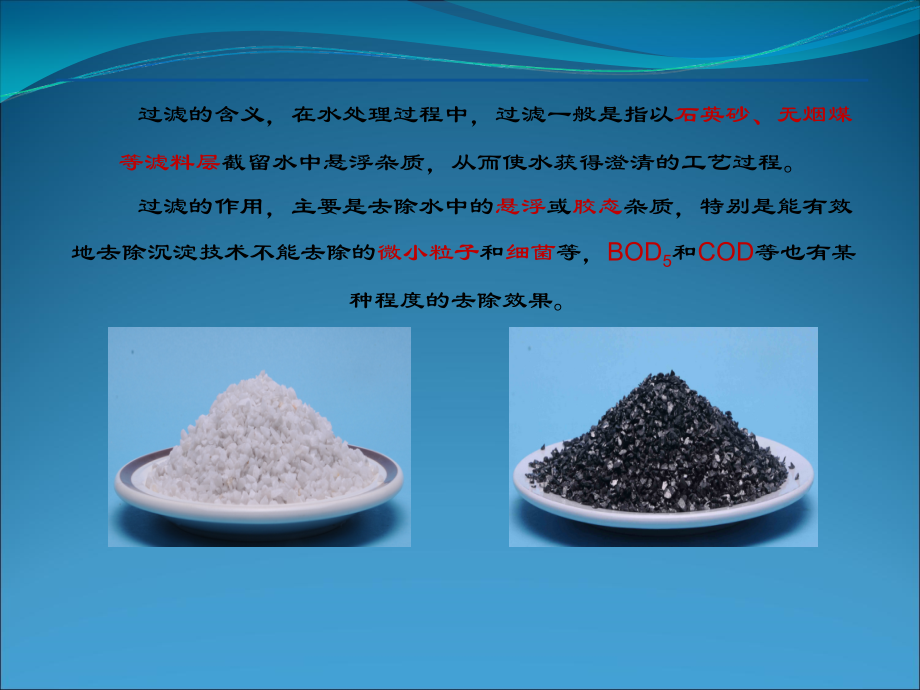

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,污水处理过滤设备,2015,年,9,月,21,日,过滤的含义，在水处理过程中，过滤一般是指以,石英砂、无烟煤等滤料层,截留水中悬浮杂质，从而使水获得澄清的工艺过程。,过滤的作用，主要是去除水中的,悬浮,或,胶态,杂质，特别是能有效地去除沉淀技术不能去除的,微小粒子,和,细菌,等，,BOD,5,和,COD,等也有某种程度的去除效果。,滤池形式,滤速,低速滤池：,生产水量少、滤速慢,4m,3,/(m,2,h),、占地大，很少使用,快滤池,：,4m,3,/(m,2,h),滤速,10m,3,/(m,2,h),高速滤池,：,10m,3,/(m,2,h),滤速,60m,3,/(m,2,h),滤料,普通砂滤池,煤,-,砂双层滤池,煤,-,砂,-,磁铁矿（或石榴石）三层滤池,陶粒滤池、硅藻土滤池、纤维球滤池等,驱动力,重力滤池：,V,型滤池,、,D,型滤池,、无阀滤池、虹吸滤池,压力滤池：,过滤器（石英砂过滤器、活性炭过滤器）,滤料有,粒状，粉状,和,纤维状,多种,常用滤料有,石英砂、无烟煤、活性炭、磁铁矿、拓榴石、多孔陶瓷、塑料球,等。,一、石英砂过滤器,-,构造,一、石英砂过滤器,-,应用,石英砂过滤器可有效去除水中的,悬浮物,，并对水中的,胶体、铁、有机物、农药、锰、细菌、病毒,等污染物也有相应的去除作用。,其有,过滤阻力小，比表面积大，耐酸碱性强，耐氧化,，,pH,适用范围为,2-13,，,抗污染性好,等优点，砂过滤器具有,过滤速度快、过滤精度高、截污容量大,等优点。,但石英砂过滤器主要去除悬浮物，对,COD,、,BOD,等去除效果不高，无法保证较高要求的出水水质。,广泛用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的预处理领域。,一、石英砂过滤器,-,设计,1,、设计滤速：,8-12m/h,2,、反清洗强度：,10-15L/sm,2,。,3,、冲洗历时：,5-7min,4,、进水水压：,0.04Mpa,反冲洗进水水压：,0.15Mpa,5,、膨胀率为,25%-50%,。,6,、进水,SS,50mg/L,。,7,、石英砂过滤器滤料一般为单层石英砂，粒径为,0.8,1.2mm,，滤层高度通常为,1.0,1.2m,。,一、石英砂过滤器,-,设计,一、石英砂过滤器,-,设计,一、石英砂过滤器,-,设计,截污层石英砂规格,0.5-1.0mm,，高度为,700mm,以上，下有,2,层的承托层，分别是,1-2mm,装填高在,150-200mm,，,2-3mm,装填高在,150-200mm,。未经处理的水，其截污能力,0.5-1.0Kg/m,3,，经过石灰处理的水，其截污能力为,1.5-2.0 Kg/m,3,，对于经过混凝处理的水，其截污能力为,2.5-3.0 Kg/m,3,。,常见材质为,304,不锈钢和碳钢，一般内部采用环氧或衬胶防腐处理，布水系统上布水常见有喇叭口布水，吊篮布水，下布水有平板布水，穹形板布水，不锈钢管式布水，布水水帽有,ABS,蘑菇头,和,不锈钢圆柱形绕丝水帽,布水，因为要考虑到石英砂过滤器的反洗，所以一般布水器的通量通常为运行流量的,3,倍左右。,一、石英砂过滤器,-,设计,布水水帽有,ABS,蘑菇头,和,不锈钢圆柱形绕丝水帽,布水,一、石英砂过滤器,-,设计,石英砂滤料的技术要求,1,、,石英砂滤料的破碎率和磨损率之和不应大于,1.5%,（百分率按质量计，下同）。,2,、石英砂滤料的密度不应小于,2.55g/cm3,。使用中对平均密度有特殊要求者除外。,3,、石英砂滤料应不含可见泥土、云母和有机杂质，滤料的水浸出液应不含有毒物质。含泥量不应大于,1%,。密度大于,2g/cm,3,的轻物质的含量不应大于,0.2%,。,4,、,石英砂滤料的钓烧减量不应大于,0.7%,。,5,、石英砂滤料的盐酸可溶率不应大于,3.5%,。,6,、石英砂滤料的粒径,6.1,、单层或双层滤料滤池的石英砂滤料粒径范围，一般为,0.5,1.2mm,。三层滤料滤池的石英砂滤料粒径范围，一般为,0.5,0.8mm,。,6.2,、在各种粒径范围的石英砂滤料中，小于指定下限粒径的不应大于,3%,，大于指定上限粒径的不应大于,2%,。,6.3,、石英砂滤料的有效粒径和不均匀系数，由使用单位确定。,一、石英砂过滤器,-,设计,砾石承托料的技术要求,1,、砾石承托料中的大部分颗料宜接近球形或等边体。,2,、砾石承托料的密度不应小于,2.5g/cm,3,。,3,、砾石承托料应不含可见泥土、页岩和有机杂质，承托料的水浸出液应不含有毒物质。含泥量不应大于,1%,。,4,、砾石承托料的盐酸可溶率不应大于,5%,。,5,、砾石承托料的粒径,5.1,、用于单层或双层滤料滤池的砾石承托料粒径范围，一般为,2,4,、,4,8,、,8,16,、,16,32,和,32,64mm,。,5.2,、在各种粒径范围的砾石承托料中，小于指定下限粒径的不应大于,5%,；大于指定上限粒径的不应大于,5%,。,标准：,中华人民共和国建设部部标准水处理用石英砂滤料,CJ 241-88 1,一、石英砂过滤器,-,选型参数,二、活性炭过滤器,-,构造,二、活性炭过滤器,-,应用,活性炭过滤器能够吸附,余氯、有机物,等污染性物质，对水中,异味、胶体及色素、重金属离子、,COD,等有较明显的吸附去除作用。,其有效率高，运行费用低，维护费用低，水头损失小等优点；进水水质要求宽松，可长期承受,150mg/L,浓度,SS,进水水质，短时承受,300mg/L,浓度,SS,冲击而出水水质不变。出水水质稳定、过滤效果好。,但活性炭的吸附能力会随着工作时间的不断增加而降低。刚使用时初期的效果很明显，但一旦时间长了，它的吸附能力会不断减弱，达不到之前的效果，导致活性炭过滤器丧失过滤功能。目前，针对这种情况只要做到定期观察，定期更换和清洗。,广泛适用于食品、医药、电子、化工、工业废水等行业。,二、活性炭过滤器,-,设计,二、活性炭过滤器,-,设计,二、活性炭过滤器,-,设计,活性炭过滤器吸附器内的滤料，底部可装填,0.150.4m,高的,石英砂,，作为支持层，石英砂的颗粒可采用,20-40mm,，石英砂上可装填,1.0-1.5m,颗粒状的活性炭作为过滤层。装填厚度一般为,1000,2000mm,。,活性炭吸附过滤器是以活性炭为滤料的一种压力式过滤装置，可与离子交换软化，除盐设备串联，组成处理系统。活性炭吸附过滤器不仅具有普通机械过滤器过滤悬浮物的功能，同时还能去除用常规手段难以去除的游离性余氯、臭味、色度及有机物等杂质。常用材质为,碳钢、不锈钢、玻璃钢,。,二、活性炭过滤器,-,设计,水处理活性炭以优质,椰子壳、核桃壳、杏壳、桃壳、煤质,为原料，经系列生产工艺精制而成，外观呈黑色颗粒状。优点是孔隙结构发达，比表面积大，吸附性能强，库层阴力小，化学性能稳定，易再生。适用于高纯度的生活饮用水、工业用水和废水处理的深度净化。,水处理活性炭的好坏主要从以下几个参数判断：,碘吸附值,700-1000mg/g,比表面积,1000m,2,/g,强度,90%,填充密度,0.45-0.55cm,3,/g,亚甲兰值,100-150mg/g,pH,值,8-10,水份,3%,灰份,8-12%,三、,V,型滤池,-,构造,V,型滤池是快滤池的一种形式，因为其进水槽形状呈,V,字形而得名，也叫均粒滤料滤池（其滤料采用均质滤料，即均粒径滤料）、六阀滤池（各种管路上有六个主要阀门）。它是我国于,20,世纪,80,年代末从法国,Degremont,公司引进的技术。,三、,V,型滤池,-,应用,V,型滤池主要用于进一步去除水中悬浮和胶状物质，从而保证出水,COD,、,SS,等达标。,V,型滤池采用了较粗、较厚的均匀颗粒的石英砂滤层；采用了不使滤层膨胀的气、水同时反冲洗兼有待滤水的表面扫洗；采用了专用的长柄滤头进行气、水分配等工艺。它具有出水水质好、滤速高、运行周期长、反冲洗效果好、节能和便于自动化管理等特点。,适用范围：大中水量污水处理；城市污水处理厂除氮脱磷深度处理；工业废水处理回用工艺；进水,SS10-15mg/L,。,三、,V,型滤池,-,设计,滤池包括,进水系统,（进水总渠、进水支渠、,V,形进水槽）、,出水系统,（清水支管、出水水封井、出水堰、清水总管等）、,排水系统,、,配水系统,、,配气系统,和,池体,等。,主要参数：,1,、滤速可达,7-20m/h,，一般为,12.5-15.0m/h,；,2,、反冲洗：水冲强度,46L/m,2,s,，时间,35min,；气冲强度,1518L/m,2,s,，时间,48min,；气水混冲时，气冲强度,1518L/m,2,s,，水冲强度,68L/m,2,s,，时间,48min,；表面扫洗,23L/m,2,s,；,3,、过滤周期，一般采用,24-48h,；,4,、滤料采用单层加厚均粒滤料，粒径一般为,0.95-1.35mm,，允许扩大到,0.7-2.0mm,，不均匀系数,1.2-1.6,或,1.8,之间；,5,、滤层表面以上水深不应小于,1.2m,。,三、,V,型滤池,-,设计,滤池个数及单池尺寸,滤池总过滤面积,/m2,滤池个数,/,个,滤池总过滤面积,/m2,滤池个数,/,个,80,2,250-350,4-5,80-150,2-3,350-500,5-6,150-250,4,500-800,5-8,滤池总过滤面积的滤池个数参考,宽度,/,m,长度,/,m,单格面积,/,m2,双格面积,/,m2,3.5,8.6-14.3,30.0-50.0,60.0-100.0,4.0,12.5-16.3,50.0-55.0,100.0-130.0,4.5,12.2-17.8,55.0-80.0,110.0-160.0,5.0,4.0-20.0,70.0-100.0,140.0-200.0,单个滤池尺寸及面积参考,三、,V,型滤池,-,设计,进水及布水系统,溢流堰设置于进水总渠，堰顶高度根据设计允许的超负荷要求确定。进水孔一般应有两个，即主进水孔及扫洗进水孔。主进水孔一般设气动或电动闸板阀，表面扫洗孔也可设手动闸板。进水堰的堰板宜设计为可调式，以便调节单池进水量，使各池进水量相同。进水堰的底面应与,V,型槽底平，不得高出。,V,型槽在滤池过滤时处于淹没状态。槽内设计始端流速不大于,0.6m/s,V,型槽底部的水平布水孔内径一般为,20-30mm,，过孔流速,2m/s,左右，孔中心一般低于用水单独冲洗时池内水面,50-150mm,。,三、,V,型滤池,-,设计,冲洗水排水系统设计,排水槽底板以,0.02,的坡度坡向出口；底板底面最低处应高出滤板底约,0.1m,，最高处高出,0.4-0.5m,；排水槽内的最高水面宜低于排水槽顶面,50-l00mm,。排水槽底层为配气配水渠，两者的宽度宜一致。滤池冲洗时，排水槽顶的水深,(,堰顶水深,按式,(h1=(q1+q3)B/0.422g2/3),计算；式中,h1-,排水槽顶的水深，,m,；,q1-,表面扫洗水强度，,L/(m,2,s),；,q3-,水冲洗强度，,L/(m,2,s),；,B-,单边滤床宽度，,m,；,g-,重力加速度，,9.8m/s,2,。,四、,D,型滤池,-,构造,D,型滤池是由清华大学和德安公司共同开发研制的一种重力式高速自适应滤池，它以国家,863,计划的专利产品,彗星式纤维滤料为技术核心，采用小阻力配水系统、高效的气水反冲洗技术、恒水位或变水位的过滤方式，广泛应用于市政自来水工程、工业给水工程和中水回用工程，取得良好的经济效益和社会效益。,四、,D,型滤池,-,应用,与传统砂滤池相比，,D,型滤池具有占地省、投资少、运行费用低、节能减排等优点；与传统的纤维束,/,球滤池相比，具有反洗效果好、安全性能高、使用寿命长的优点。因此，,D,型滤池作为一种高效率、低能耗的深度处理核心工艺，是非常适和于城镇污水处理厂提高出水水质的处理技术。,主要特点：,1,、过滤精度高：对水中大于,5m,的悬浮固体颗粒的去除率可达,91%,以上，最高去除率为,97.7%,，正常出水浊度在,1NTU,以下。,2,、截污容量大：经混凝处理的水，截污容量在,10,35kg/m,3,的范围内。,3,、过滤速度快：在工程应用中的设计过滤速度为,18,23m/h,，它可以减少水厂的占地面积，从而节约建设投资。,四、,D,型滤池,-,应用,4,、反洗耗水率低：反冲洗耗水量小于周期滤水量的,1,2%,。,5,、运行费用低：絮凝剂投加量是常规砂滤技术的,1/2,1/3,，且周期产水量的提高使得吨水运行费用也随之减少。,6,、使用寿命长：滤料本身耐腐蚀性能好，自然使用寿命在十年以上，维护费用低。,7,、检修维护方便：使用多年后对滤池适量补充滤料，不存在纤维束滤池滤料必须整体割除更换的弊病。,8,、抗负荷能力强：能经受短时间内高浊度水（如雨季水源）的冲击，而仍然保证出水水质。,适用范围：饮用水处理工程；工业用水处理工程；中水处理工程。,四、,D,型滤池,-,设计,主要设计参数：,1,、过滤速度：一般为,1525m/h,，通常采用,1421m/h,的滤速；,2,、进水浊度：一般为,20NTU,；,3,、反冲洗：单独气冲强度：,2832L/m,2,s,，时间,35min,；单独水冲强度：,6L/m,2,s,，时间,35min,；气水混冲时，气冲强度为,2832L/m,2,s,，水冲强度为：,6L/m,2,s,，时间,810min,；表面扫洗强度：,1.82.4L/m,2,s,；,4,、填料填装高度一般为,800mm,。新型,D,型滤池的过滤水头损失一般为,1.62.0m,；一般采用变水位过滤过程。,五、多孔材料过滤器,筛网：采用桑蚕丝、金属丝或合成纤维等原料织制、表面有均匀而稳定的透气孔、具有筛选和过滤作用的工业用织物。应用于小型污水处理。,五、多孔材料过滤器,微滤机是一种截留细小悬浮物的筛网过滤器。可用于自来水厂原水过滤以及去除藻类、水蚤等浮游生物，也可用于工业用水的过滤处理、工业废水中游泳物质的回收及污水的最终处理等。一般采用,60200,目,/,平方英寸。,优点：,1,、结构简单，运转平稳，维修方便，寿命长。,2,、过滤能力大，效率高，一般废水纤维回收率大于,80%,。,3,、占地少，费用低，低速运转，自动保护、安装方便，节水节电。,五、多孔材料过滤器,五、多孔材料过滤器,六、纤维转盘式过滤器,-,构造,六、纤维转盘式过滤器,-,应用,纤维转盘滤池区别于传统的砂滤工艺，设备核心是利用,纤维滤布,替代石英砂过滤。较传统工艺改进的地方在于：不但简化了传统工艺，设备结构简单紧凑，附属设备少；而且还大大减少占地面积，降低总设备投资成本以及后期运行维护成本，并且完全实现全自动化，无人管理。,纤维转盘滤池主要用于冷却循环水处理、废水的深度处理后回用。作为冷却水、循环水过滤后回用：进水水质,SS80mg/L,以下，出水水质,SS10mg/L,。用于污水的深度处理，设置于常规活性污泥法、延时曝气法、,SBR,系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：去除总悬浮固体结合投加药剂可去除磷 可去除重金属等。,滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水,SS,：,30mg/L,（最高可承受,80,100mg/L,），出水,SS5mg/L,，浊度,2 NTU,，实际运行出水更优质，一般出水浊度在,1,左右。,现有污水处理厂升级改造：由一级,B,提升到一级,A,标准排放；工业生产回用水：钢厂、电厂循环冷却水；城镇杂用水回用；造纸、印染工业用水；水产养殖等水处理等。,六、纤维转盘式过滤器,-,设计,常规的设计参数：,进水,SS,：,20mg/L,出水,SS,要求：,10mg/L,平均滤速：,8.5m,3,/h.m,2,（最大设计流量时）,设计最大运行滤速：,15m,3,/h.m,2,设备结构形式：滤盘旋转，反冲洗机构固定,滤布使用寿命,3,年,反冲洗水量,1%,噪音：,65dB,谢谢！,
