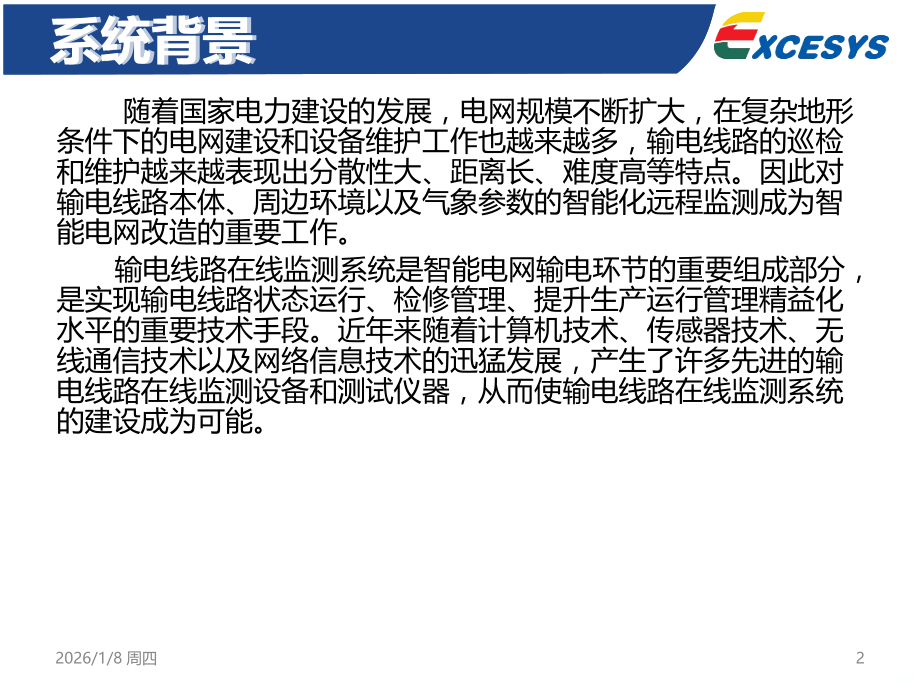

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版文本样式,*,*,输电线路状态在线监测系统,TLMS,2026/1/8 周四,1,随着国家电力建设的发展，电网规模不断扩大，在复杂地形条件下的电网建设和设备维护工作也越来越多，输电线路的巡检和维护越来越表现出分散性大、距离长、难度高等特点。因此对输电线路本体、周边环境以及气象参数的智能化远程监测成为智能电网改造的重要工作。,输电线路在线监测系统是智能电网输电环节的重要组成部分，是实现输电线路状态运行、检修管理、提升生产运行管理精益化水平的重要技术手段。,近年来随着计算机技术、传感器技术、无线通信技术以及网络信息技术的迅猛发展，产生了许多先进的输电线路在线监测设备和测试仪器，从而使输电线路在线监测系统的建设成为可能。,系统背景,2026/1/8 周四,2,“,TLMS,输电线路状态在线监测系统,”,是深圳市爱科赛科技股份有限公司基于多年研发及现场实际应用经验，运用先进的嵌入式软件技术、数据库技术、组态技术、无线传输技术、数字视频压缩技术、传感技术、采集控制技术、太阳能供电技术、低功耗技术，实现对输电线路的远程视频、微气象、杆塔倾斜、覆冰、绝缘子污秽、导线温度、舞动、弧垂等情况的全天候实时监控，减轻巡视人员的劳动强度，提高线路安全运行及信息化管理水平。,1,、系统简介,2026/1/8 周四,3,TLMS,输电线路,状态,在线监测系统包含以下,10,个,子系统：,2,、系统组成,输电线路图像,/,视频在线监测系统,输电线路微气象在线监测系统,输电线路导线温度在线监测系统,输电线路导线弧垂在线监测系统,输电线路覆冰在线监测系统,输电线路微风振动在线监测系统,输电线路导线舞动在线监测系统,输电线路杆塔倾斜在线监测系统,输电线路风偏在线监测系统,输电线路绝缘子污秽在线监测系统,TLMS,2026/1/8 周四,4,输电线路状态监测系统由输电线路状态监测装置（,CMD,）、输电线路状态监测代理（,CMA,）、主站系统构成。,输电线路状态监测装置（,CMD,）由部署在导线、地线、绝缘子、杆塔等电力设备上的数据采集单元、部署在杆塔上的数据集中器组成，实现对输电线路微风振动、舞动、覆冰、微气象环境、视频图像等参数的采集、存储、模型计算等，并将监测数据发送给输电线路状态监测代理（,CMA,）。,输电线路状态监测代理（,CMA,）可部署在杆塔上或者变电站中，负责汇集各类状态监测装置的数据，并替代各类状态监测装置与主站系统进行安全的双向数据通信。,主站系统负责接入各类输电设备状态监测信息，并进行集中存储、统一处理，实现对微风振动、舞动、弧垂、杆塔倾斜、绝缘子污秽、覆冰、微气象环境等各个线路运行状态参数的在线分析、评估，完成多参数预警、趋势分析、统计报表等功能。,3,、系统架构,2026/1/8 周四,5,3,、系统架构,CMD +CMA +,无线通信网,+,主站系统,2026/1/8 周四,6,3,、系统架构,温度传感器,气象传感器,倾斜传感器,舞动传感器,湿度传感器,拉力传感器,污秽传感器,红外摄像机,GPRS/GSM/CDMA/3G/4G,2026/1/8 周四,7,4,、系统特点,工业级产品设计,底层监测设备均采用工业级元器件；针对各输入输出接口，采取防雷、防渗、防干扰等措施的保护电路设计。,户外设备防护等级均达到,IP65,以上，可,适应各种复杂恶劣的气候环境。,超低功耗设计,能源是系统可靠运行的关键。我司设备采用超低功耗技术，待机电流保持在,20mA(12V),以内，同等容量电源条件下，装置可连续运行时间比目前市面厂家长,30%,以上,自检,/,自启动设计,系统出现通信故障、信号采集设备等不正常状态下运行时，底层硬件看门狗将自动启动检点和自诊断功能，保证设备在线正常工作。,通讯方式灵活,采用工业级的无线通讯模块，支持,GPRS/GSM/,CDMA/3G/4G,，并支持,wifi,、,zigbee,、射频、光纤传输，可与附近其他监测系统进行有线或者无线联络，适应多种户外环境。,供电方式灵活,监测设备统一采用太阳能对蓄电池浮充的方式供电，针对我国西南、华东等日照照射相对较弱地区采用太阳能、风能互补供电，完全满足了室外偏僻和恶劣区域的设备供电问题。,安装维护方便,监测装置安装于铁塔上，安装较为困难。因此减小设备体积及重量成为监测装置设计首要考虑的因素。所有设备支持带电安装。,2026/1/8 周四,8,数据采集单元,(,导线温度、导线舞动、导线张力、导线弧垂等,),与塔上监测装置之间采用,RF,、,Zigbee,、,WIFI,等方式进行通讯，通讯距离,1,3KM,。,塔上监测装置与,CMA,之间采用,RJ45,、,RF,、,Zigbee,、,WIFI,等方式进行通讯。,CMA,或集成有,CMA,功能的监测装置与主站系统之间采用,OPGW,、,WIFI,、,GPRS/CDMA/3G,、卫星等方式进行通讯。,4,、系统特点,GPRS/GSM/CDMA/3G/4G,Wifi,Zigbee,RF,2026/1/8 周四,10,4,、系统特点,工业级产品设计,底层监测设备均采用工业级元器件；针对各输入输出接口，采取防雷、防渗、防干扰等措施的保护电路设计。,户外设备防护等级均达到,IP65,以上，可,适应各种复杂恶劣的气候环境。,超低功耗设计,能源是系统可靠运行的关键。我司设备采用超低功耗技术，待机电流保持在,20mA(12V),以内，同等容量电源条件下，装置可连续运行时间比目前市面厂家长,30%,以上,自检,/,自启动设计,系统出现通信故障、信号采集设备等不正常状态下运行时，底层硬件看门狗将自动启动检点和自诊断功能，保证设备在线正常工作。,通讯方式灵活,采用工业级的无线通讯模块，支持,GPRS/GSM/,CDMA/3G/4G,，并支持,wifi,、,zigbee,、射频、光纤传输，可与附近其他监测系统进行有线或者无线联络，适应多种户外环境。,供电方式灵活,监测设备统一采用太阳能对蓄电池浮充的方式供电，针对我国西南、华东等日照照射相对较弱地区采用太阳能、风能互补供电，完全满足了室外偏僻和恶劣区域的设备供电问题。,安装维护方便,监测装置安装于铁塔上，安装较为困难。因此减小设备体积及重量成为监测装置设计首要考虑的因素。所有设备支持带电安装。,2026/1/8 周四,11,4,、系统特点,交流负载,直流负载,太阳能发电,风力发电,蓄电池,逆变器,2026/1/8 周四,12,4,、系统特点,工业级产品设计,底层监测设备均采用工业级元器件；针对各输入输出接口，采取防雷、防渗、防干扰等措施的保护电路设计。,户外设备防护等级均达到,IP65,以上，可,适应各种复杂恶劣的气候环境。,超低功耗设计,能源是系统可靠运行的关键。我司设备采用超低功耗技术，待机电流保持在,20mA(12V),以内，同等容量电源条件下，装置可连续运行时间比目前市面厂家长,30%,以上,自检,/,自启动设计,系统出现通信故障、信号采集设备等不正常状态下运行时，底层硬件看门狗将自动启动检点和自诊断功能，保证设备在线正常工作。,通讯方式灵活,采用工业级的无线通讯模块，支持,GPRS/GSM/,CDMA/3G/4G,，并支持,wifi,、,zigbee,、射频、光纤传输，可与附近其他监测系统进行有线或者无线联络，适应多种户外环境。,供电方式灵活,监测设备统一采用太阳能对蓄电池浮充的方式供电，针对我国西南、华东等日照照射相对较弱地区采用太阳能、风能互补供电，完全满足了室外偏僻和恶劣区域的设备供电问题。,安装维护方便,监测装置安装于铁塔上，安装较为困难。因此减小设备体积及重量成为监测装置设计首要考虑的因素。所有设备支持带电安装。,2026/1/8 周四,13,4,、系统特点,TLMS,主站平台：,支持,B/S,、,C/S,架构设计，管理人员无论何时何地，均可快速获取线路状态信息；,系统采用模块化设计，柔性可扩展，部署灵活，满足客户不断扩展的需求；,多级分权管理策略，满足大客户中心、区域等分层多级监控管理需求；,支持列表、组态、电子地图等多种显示、操作模式，可根据用户习惯随时切换；,系统运行参数、报警参数、数据采集密度等可远程设置；,丰富的可视化图形工具，提供友好、功能强大的人机界面；,具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能；,2026/1/8 周四,14,4,、系统特点,2026/1/8 周四,15,5,、工程图示,2026/1/8 周四,16,The end,2026/1/8 周四,17,
