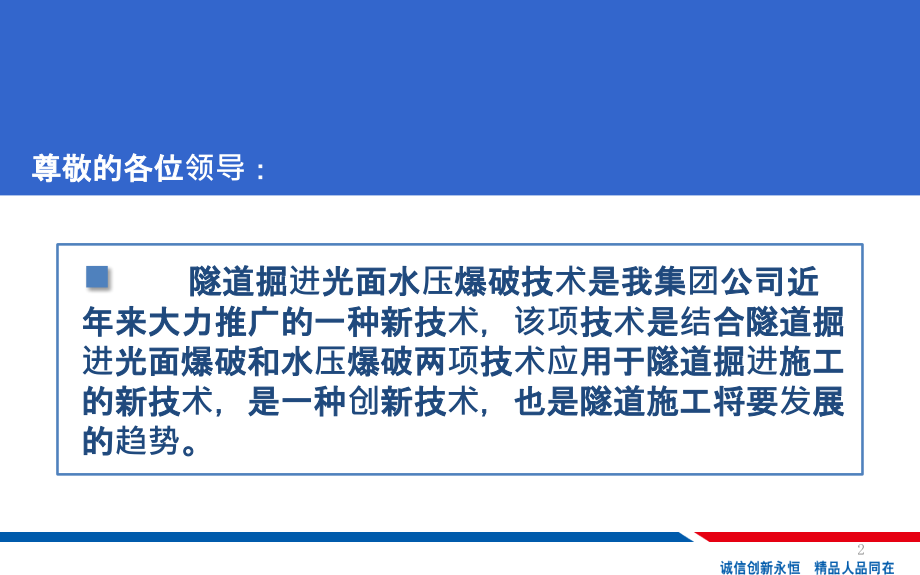

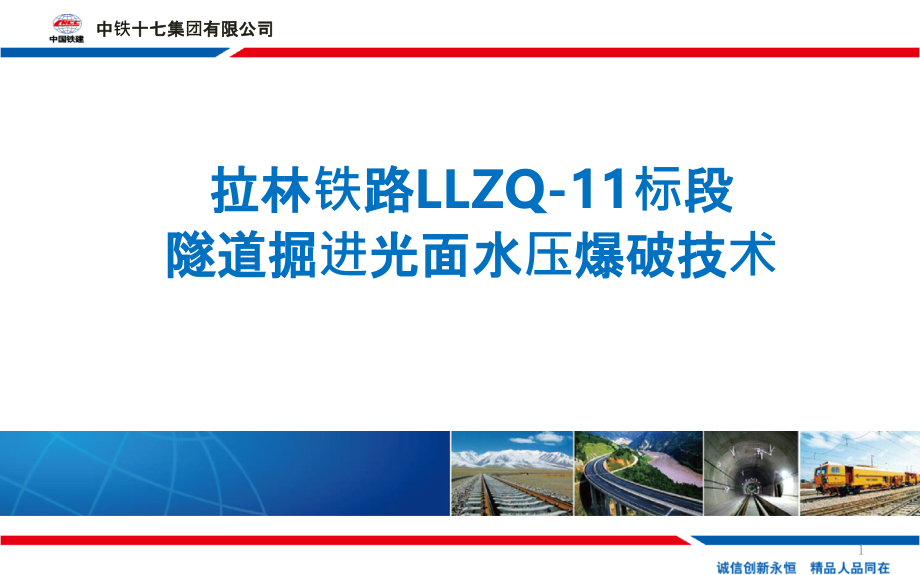

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,.,#,中铁十七集团有限公司,拉林铁路,LLZQ-11,标段,隧道掘进光面水压爆破技术,1,尊敬的各位领导：,隧道掘进光面水压爆破技术是我集团公司近年来大力推广的一种新技术，该项技术是结合隧道掘进光面爆破和水压爆破两项技术应用于隧道掘进施工的新技术，是一种创新技术，也是隧道施工将要发展的趋势。,尊敬的各位领导：,2,工程概况,中铁十七局集团承建的新建川藏铁路拉萨至林芝段站前工程,LLZQ-11,标，线路长,38.3,公里，其中隧道,4.5,座，隧道长度,34.335,公里，占线路长度的,89.6%,。,中铁十七集团有限公司,3,为了加快隧道掘进速度，降低成本，提高施工质量，增加效益，改善作业环境，保护施工人员身体健康等多方面原因。,2016,年,3,月,16,日在布喀木隧道横洞实施光面水压爆破。,布喀木横洞全长,1695m,，横洞与隧道小里程方向平面夹角,90,单车道断面净空尺寸为,5.0m,6.5m(,宽,高,),，错车道断面净空尺寸为,7.5m,6.2m(,宽,高,),。横洞,HDK0+000-HDK1+410,段埋深大，可能发生轻微,-,中等程度的岩爆，隧道,级围岩,1450m,、,级围岩,170m,、,级围岩,70m,、,级围岩,5m,。轻微岩爆,1200m,，中等岩爆,210m,。,中铁十七集团有限公司,4,一、常规爆破原理及存在问题,1,、常规爆破原理,炸药被起爆，则在药卷部位的周边围岩中传播爆轰波，一是沿炮眼径向传播，称为应力波，该应力波的强度不受炮眼堵塞与否的影响；二是向沿炮眼方向传播，当在炮眼无回填堵塞部位传播，称为击波,。,产生的爆轰波对周围围岩进行挤压，使得周围围岩强行发生位移，实现爆破围岩破碎的目的。,2,、常规爆破存在问题,问题一：,由于,钻孔内,充满了空气，击波部分能量因压缩空气而损失，击波在炮眼周围围岩中传播也称为应力波，所以应力波的强度因无回填堵塞而降低，结果削弱了对围岩的破碎,。,问题二,：,炸药爆炸时在炮眼周围围岩中除产生应力波作用之外，还有爆炸气体膨胀作用，由于无堵塞，膨胀气体很迅速从炮眼口冲出，极大的消弱了膨胀气体进一步破碎岩石的作用,，极容易留下炮根,中铁十七集团有限公司,5,3,、常规爆破装药结构,中铁十七集团有限公司,6,二、光面水压爆破定义及原理,1,、水压爆破定义,水压爆破是将炸药置于受约束的有限水域内，当炸药爆炸时，利用水的能量传递性和不可压缩性，将压力均匀的作用于介质上,，,使介质达到破碎的一种爆破技术。,2,、水压爆破原理,水压爆破由于炮眼中有水，在水中传播的冲击波对水不可压缩，爆炸能量无损失的经过水传递到炮眼围岩中，这种无能量损失的应力波十分利于岩石破碎，此外还会产生“水楔”效应，更利于岩石破碎，水雾作用有利于降尘和吸附有毒有害气体。特别提出的是，炮眼底部水袋水击波反射作用加强应力波强度更有利于围岩破碎炮眼而不留炮根。,中铁十七集团有限公司,7,3,、光面水压爆破装药结构,（,1,）掏槽眼装药结构示意图,中铁十七集团有限公司,8,（,2,）辅助眼装药结构示意图,中铁十七集团有限公司,9,（,3,）周边眼装药结构示意图,中铁十七集团有限公司,10,三、光面水压爆破施工工艺,1,、光面水压爆破施,工工艺流程图,光面水压爆破工艺流程与普通爆破基本相同，不同之处在于要事先加工好爆破所需的炮泥及水袋，并在装药时按照设计的装药结构分次序装入水袋、炸药、水袋后，用炮泥堵塞。,施工准备,炮泥制作及水袋加工,爆破设计,钻孔台车就位,炮泥、水袋及火工品就位,逐孔检查装药情况,测画断面炮眼,定位,连 线,起 爆,钻 孔,排 险,安装炸药水袋,炮泥,出 碴,清 孔,下,一,循 环,初期支护,排 烟,中铁十七集团有限公司,11,型号：,PNJ-A,炮泥机 炮泥生产效率：,900,个,/,小时,特 点,炮泥具有规格统一、质地均匀、软硬适中、表面光滑等特点，提高炮眼封堵质量，减少明火产生。,炮泥制作速度快；提高了劳动工作效率；制作炮泥方便；操作简单,。,2,、光面水压爆破设备,中铁十七集团有限公司,12,炮泥加工成品及炮泥存放,中铁十七集团有限公司,13,型号：,KPS-60,塑袋灌装封口机 生产效率：,700,只,/,小时,特 点,水袋具有规格统一、质地均匀、自动灌水封口等特点，提高了环境质量和保护作业人员的身体健康，减少粉尘和炸药等异味。,水袋制作速度快；提高了劳动工作效率；制作水袋方便；操作简单。,中铁十七集团有限公司,14,水袋加工成品及存放,中铁十七集团有限公司,15,3,、炮泥的加工工艺,原材料,炮泥主要采用黏土、砂和水三种材料。黏土采用干净的普通黏土，含水量控制在,8%,以下。最大颗粒不超过,10mm,，不得有草根等杂物，大颗粒要人工破碎。砂采用干净的细砂，最好使用河砂，含水量控制在,3%,以下。黏土和砂掺杂小碎石块时，应过筛处理，不得将石块投入料斗中，以防止小碎石卡叶片或成形器中的转动螺旋发生故障；加工炮泥的前一天，应把已筛好的泥（土）、砂和水按重量配比人工拌合好，这样第二天制作成的炮泥比临时拌合的柔韧性更好。,中铁十七集团有限公司,16,炮泥制作,炮泥中三种成分的重量比例为：,黏土：砂：水,=0.75:0.1:0.15,开机前，在料斗中加入已预拌合的泥砂料约,20kg,，然后打开电源，在转动螺旋的推压下，泥料边向前输送边挤压密实，最后在卧式螺旋输送成型器端头源源不断地挤压出来，生产出来的炮泥按照,20cm-30cm,的长度切割。制作好的炮泥放置时间不要太长，最好在使用前,1-2,小时制作好，不然会失水变硬，堵塞后影响降尘效果，如果放置时间较长，可在加工好的炮泥外包裹塑料薄膜，或放置在阴凉处，用湿土工布完全覆盖保存，制作好的炮泥以表面光滑、不断裂，用手微捏一捏可以变形为宜。,中铁十七集团有限公司,17,4,、水袋的加工工艺,原材料,水袋的原材料即水和塑料袋。,塑料袋材质为呢绒，水袋长,200mm,，直径为,35mm,，袋厚约为,0.8mm,。,中铁十七集团有限公司,18,水袋制作,机器开动之前，进行定量调节；打开机器后门，松开泵连杆端头螺母，调节位移蝶形螺母即可通过调节泵连杆滑块左右位置得到所需灌装容量。顺时针减少，反之增大。调整好后拧紧端头螺母，以防松动移位，影响灌装容量，损坏调整杆。封口机定量调节好之后，打开电源，指示灯亮，调节温控调节器到适当封口温度由绿灯变为红灯时，即达到所调解封口温度（初始温度应设定为,130C,为宜，再逐步调节升高。）在开始灌注封口前，把主开关拨上，等机器运转两次，使计量泵内吸满水，将空气排除后，把主开关拨下，塑料袋由人工用双手拇指和食指夹住套在出水管口上，按启动开关，即完成自动灌注和封口。,中铁十七集团有限公司,19,5,、装药与起爆,装药作业,光面水压爆破在现场实际装填顺序根据炮眼作用不同分别为：,辅助眼：,首先往炮眼最底部装填一袋水袋，必须把水袋捅到底，随后装填药卷，药卷数量要比常规爆破少,1,卷，药卷必须与最底部水袋靠紧，然后用,PVC,管量测炮眼还有多深，其深度的二分之一为装填水袋的累计长度，例如剩余深度,1.2,米，二分之一为,0.6,米，那么往炮眼装填,3,个水袋就可以了，如果计算出现,3.5,条以上的装填,4,条水袋，小于,3.5,条的装填,3,袋，最后用炮泥边回填边捣固直至炮眼口。,掏槽眼：,装药顺序与辅助眼装药顺序一致，只是在装药卷的数量上比常规爆破少,2,卷。,周边眼：,先在炮眼底部装入,1,条水袋，随后装入,1,卷药卷，然后间隔,60-70cm,装入半节药卷，距炮眼口,80cm,停止装药，装入,2,条水袋,2,节炮泥封口。,提示：装药过程中，使用,PVC,管向炮眼内送药及水袋，,PVC,管头部需用胶布包裹，防止送药过程中将水袋破坏。,中铁十七集团有限公司,20,起爆作业,起爆网络采取孔内延期微差，孔外簇联的起爆方式，各引爆雷管之间采取并联的方式，以保证起爆网络的可靠性和准确性。联结时要注意：导爆索的连接方向和连接点的牢固性；导爆管不能打结和拉细；引爆雷管用黑胶布紧紧包扎在离一簇导爆管自由端,10cm,以上处，网络联好后，要有专人负责检查，确认无误后，方准起爆。,起爆顺序：从掏槽眼开始，一层一层的向外辅助眼进行，最后是周边眼、底板眼。,起爆前应按要求做好各项安全防护措施。,中铁十七集团有限公司,21,6,、,光面水压爆破设计实例,布喀木隧道横洞主要以片麻岩为主，围岩等级以,级围岩为主，施工采用全段面开挖，全断面为,42.72m,2,，常规钻爆采用垂直楔形掏槽，总的炮眼数量为,115,个，周边眼、辅助眼设计深度为,3.5m,，掏槽眼设计深度为,4m,。,常规钻爆全断面每循环装药,144.8Kg,，炮眼无堵塞。采用光面水压爆破的掏槽形式、炮眼布置、炮眼数量、炮眼深度、起爆顺序、时间间隔等设计与隧道常规钻爆全部一样，不同的是装药结构，炮眼中增加了水袋和炮泥。,.,中铁十七集团有限公司,22,光面水压爆破炮眼分布图,中铁十七集团有限公司,23,布喀木隧道横洞常规,/,水压爆破参数对比表,炮眼分布,炮眼个数,炮眼深度（,m,）,炮眼角度（,）,单孔装药量,（,kg,）,小计装药量,（,kg,）,备注,水平,垂直,掏槽眼,13,4,53,90,2.4/2.0,31.2/26.0,辅助眼,52,3.5,90,90,1.4/1.2,72.8/62.4,周边眼,41,3.5,90,90,0.6/0.5,24.6/20.5,底板眼,9,3.5,90,90,1.8/1.6,16.2/14.4,炮眼共计,115,个，总耗药量,:,常规爆破,144.8kg,，光面水压爆破,123.3kg,。,中铁十七集团有限公司,24,试验结论,经试验确定，布喀木隧道横洞光面水压爆破的装药结构与常规爆破相比，掏槽眼每孔减少装药,0.4kg,，辅助眼每孔减少装药,0.2kg,，周边眼每孔减少装药,0.1kg,，底板眼每孔减少装药,0.2kg,，每循环节省炸药,21.5kg,。,中铁十七集团有限公司,25,四、实施效果分析,1,、技术指标分析,布喀木隧道横洞使用光面水压爆破技术之前，常规爆破平均每循环掘进,3.1,米。,自,2016,年,3,月,16,日使用光面水压爆破技术至,2016,年,5,月,1,日，共施工,47,天，已掘进了,389,米共计,118,循环，平均每日掘进,8.28,米，每循环掘进约,3.3,米。与常规爆破相比，每循环提高进尺,0.2,米。,常规爆破的炮眼利用率为,88%,光面水压爆破的利用率达到,95%,单位耗药量降低了,20%,，通风时间由过去的,40,分钟缩短为,10,分钟，由此可见光面水压爆破在节省炸药、加快施工进度、缩短通风时间、改善洞内施工环境等方面具有突出的优势。,中铁十七集团有限公司,26,布喀木隧道横洞常规,/,水压爆破主要技术参数对比表,爆破类型,单位岩石炸药实际消耗量（,kg/m,3,）,平均炮眼利用率（,%,）,实际进尺（,m,）,爆渣块度（,cm,）,爆渣抛距（,m,）,通风时间（,min,）,常规,/,光面水压爆破,1.09/0.87,88/95,3.1/3.3,90/50,27/21,40/10,数据比较,节省,0.22kg,降低,20%,提高,8%,增加,0.2m,减小,44%,缩短,22%,减少,30min,中铁十七集团有限公司,27,施工效果图片对比,常规爆破渣堆 光面水压爆破渣堆,中铁十七集团有限公司,28,施工效果图片对比,常规爆破岩面 光面水压爆破岩面,中铁十七集团有限公司,29,2,、经济指标分析,根据常规爆破和光面水压爆破的现场统计数据对比，在相同的开挖断面尺寸、相同的炮眼布置、相同的钻孔深度的条件下，光面水压爆破比常规爆破每循环多进尺,0.2m,，每循环节省炸药,21.5kg,，爆破每立方岩石节省炸药,0.22kg,，由于通风时间减少，爆渣集中，出渣时间相应也减少，提高了施工进度,。,中铁十七集团有限公司,30,使用光面水压爆破每延米所节省的费用,1,、火工品节省的费用,布喀木隧道开挖断面面积为,42.72m,2,。炸药的单价为,14.8,元，每循环使用,118,个雷管，共计,1865.49,元。,隧道每开挖一米节省炸药：,（,144.83.1-123.33.3,）,14.8=138.32,元,隧道每开挖一米节省雷管：,1865.49 3.1-1865.49 3.3=36.47,元,合计开挖每延米节省火工品费用：,138.32+36.47=174.79,元,中铁十七集团有限公司,31,2,、人工费节省的费用,每循环进尺提高,0.2m,，开挖断面,42.72m,2,，每开挖一方开挖班组工资为,55,元。,0.2 42.72 553.3=142.4,元,3,、施工用电节省的费用,隧道开挖使用三台功率为,132KW,的空压机，每循环钻孔时间为,3.5,小时；一台通风机功率为,264KW,，采用水压爆破前后的通风时间分别为,40,分钟和,10,分钟，电费为,1.2,元,/,度，每开挖一米节省费用：,132 3 3.5 1.23.1-132 3 3.5 1.23.3+264 2/3 1.23.1-264 1/6 1.23.3=84.6,元,合计节省费用为,174.79+142.4+84.6=401.79,元,中铁十七集团有限公司,32,使用光面水压爆破每延米另外支出的费用,光面水压爆破设备的一次性投入为炮泥制作机和封口机的费用很低，炮泥机到场费用为,5000,多元，封口机,6000,多元，可以长期使用，转场便捷，损耗低，平均摊销费用后可忽略不计。,1,、制作炮泥、水袋的人工费用,制作炮泥需要,3,人，制作水袋需要,1,人，每天按每人,150,元的工资计算，每天是可以施作,6,个循环使用的炮泥和水袋，折合每延米支出费用：,1504 3.3 6=30.3,元,2,、水袋费用,水袋每个,0.2,元，每延米费用：,(135+616+415)0.2 3.3=38.5,元,中铁十七集团有限公司,33,3,、制作炮泥的土砂费用,土砂每方,40,元，每方土砂可制作炮泥,1200,米，合计,6000,根，每循环使用,521,根，可使用,11.5,个循环，每延米增加费用：,40 11.5 3.3=1.1,元,4,、封袋机、炮泥机的电费,每天工作平均工作,4,小时即可满足施工需求，炮泥机功率为,4KW,封袋机功率为,0.68KW,电费,1.2,元,/,度，每天施工水袋、炮泥的电费：,（,4+0.68,）,4 3.6 1.2=4.9,元,使用光面水压爆破每延米需另外支出的费用合计为：,30.3+38.5+1.1+4.9=74.8,元,中铁十七集团有限公司,34,经济效益分析,根据以上汇总数据分析，将以上每延米节省的火工品费用、人工费用、电费合计，再去除制作炮泥、水袋的材料费用、人工费用、电费的支出费用后，采用光面水压爆破每延米可节省费用,:401.79-74.8=326.99,元,布喀木隧道横洞已施工,1000,米，还剩余,695,米，按照光面水压爆破每延米节省费用,326.99,元计算，布喀木隧道横洞施工完毕后，可节省费用约为,227258.05,元。每循环增加进尺,0.2m,，相比常规爆破，待横洞施工完毕可缩短工期约,5,天。,中铁十七集团有限公司,35,3,、社会及环境效益分析,当今社会提倡低炭、节能、环保，隧道掘进采用水压爆破有明显的“三提高一保护,”,作用，及提高了炸药能量利用率、提高了施工进度、提高了经济效益、保护了作业环境。,其,降低粉尘含量,减少了对,环境的污染、保护施工人员的身体健康的优势十分明显,，社会、环境效益显著。,中铁十七集团有限公司,36,目标计划,为将光面水压爆破技术推广应用至施工段落内的所有隧道掘进施工中，我们将做以下计划：,透彻地了解水压爆破原理，熟练掌握水压爆破的工艺流程。,提高管理水平，在水压爆破实践中总结、完善工法内容。,做好施工动员和施工教育培训，对爆破工班深入讲解水压爆破的理论知识，发挥架子队的主观能动性，主动改善和使用新技术。,优质、高效地完成本项目的施工任务。,中铁十七集团有限公司,37,谢 谢！,THANK YOU,中铁十七集团有限公司,38,
