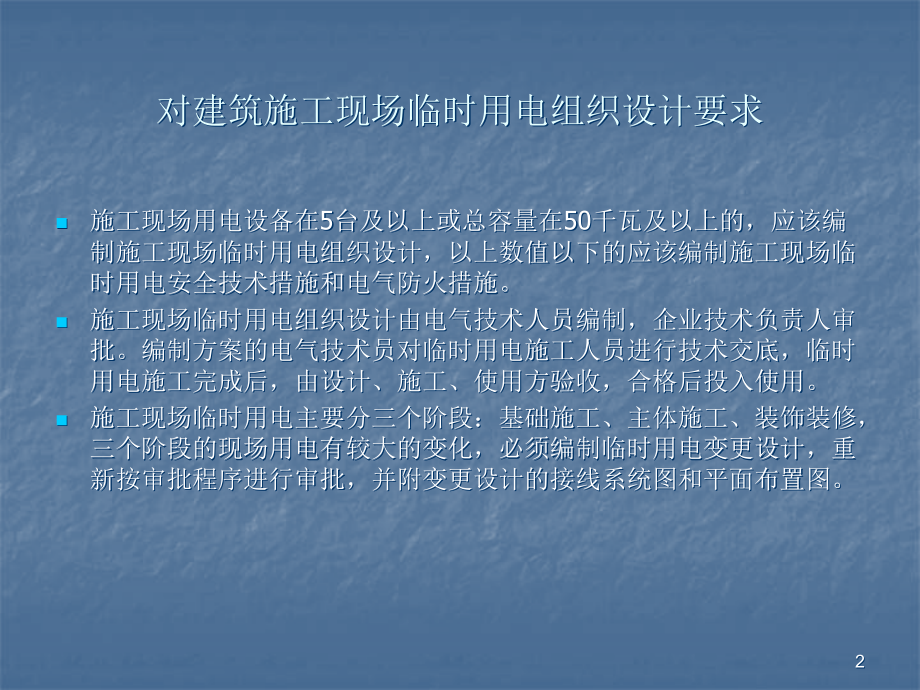

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,建筑施工现场临时用电安全管理,1,对建筑施工现场临时用电组织设计要求,施工现场用电设备在,5,台及以上或总容量在,50,千瓦及以上的，应该编制施工现场临时用电组织设计，以上数值以下的应该编制施工现场临时用电安全技术措施和电气防火措施。,施工现场临时用电组织设计由电气技术人员编制，企业技术负责人审批。编制方案的电气技术员对临时用电施工人员进行技术交底，临时用电施工完成后，由设计、施工、使用方验收，合格后投入使用。,施工现场临时用电主要分三个阶段：基础施工、主体施工、装饰装修，三个阶段的现场用电有较大的变化，必须编制临时用电变更设计，重新按审批程序进行审批，并附变更设计的接线系统图和平面布置图。,2,临时用电技术档案,施工现场临时用电必须建立安全技术档案，包括,;,1,、施工现场临时用电组织设计。,2,、施工现场临时用电变更设计。,3,、施工现场临时用电技术交底。,4,、临时用电检查验收记录。,5,、电气设备检验、调试记录。,6,、接地电阻、绝缘电阻和漏电保护器动作参数测定记录。（三张表）,7,、电工安装、巡检、维修、拆除工作记录。,3,建筑施工现场临时用电系统,低压配电系统分为TT系统、TN系统、IT系统。,1、TT系统（接地保护系统）：是将电气设备的外露可导电部分直接接地的保护系统。,2、TN-S系统（接零保护系统）：是将设备外露的可导电部分与零线相接的系统。分为TN-C和TN-S系统，还有一种TN-C-S系统。T表示电力系统中性点直接接地，N表示用电装置外露可导电部分采用接零保护系统，S表示工作零线和保护零线是严格区分的。,3、IT系统：其电源中性点不接地或经约1000欧阻抗接地，其用电设备外露可导电部分也可各自经PE线单独接地。IT系统主要用于矿山、井下等地方。,4,施工现场专用变压器供电和三相四线制局部供电系统（要和外电采用一样的系统），如果局部系统的其他用电方采用直接接地的，需一致。一般情况下都必须采用,TN-S,系统，从总配电箱总漏电保护器的电源侧的,N,线做接地引出专用的,PE,线。接地线扁钢直接接到总箱,PE,线端子上，,PE,线不能接任何开关，必须保持贯通。,5,配电室应设置在靠近电源，灰尘少、干燥、无腐蚀介质的地方的地方，配电室朝门外开，配电柜正面操作宽度不小于,1.5,米，侧面维护通道不小于,1,米配电装置的顶端距顶棚不小于,0.5,米。配电室的电源母线应用油漆标示相序黄、绿、红，,N,线用淡蓝色，,PE,线用黄绿色。,6,建筑施工现场临时用电实行三级配电两级保护（总配电箱和开关箱设漏电保护器，分配电箱不要求安漏电保护器），,7,配电箱、开关箱的设置,建筑施工现场配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电配电、两级保护。,动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路配电设置，动力开关箱和照明开关箱必须分设。,开关箱应由末级分配电箱配电。开关箱应,“,一机一闸一箱,”,，每台用电设备应有自己的开关箱，严禁用一个开关电器直接控制两台及以上的用电设备。,总配电箱应设在靠近电源的地方，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。,配电箱、开关箱应装设在干燥、通风及常温场所。不得装设在有严重损伤作用的烟气、蒸汽、液体及其它有害介质中。也不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所。配电箱、开关箱周围应有足够两人同时工作的空间，其周围不得堆放任何有碍操作、维修的物品。,8,配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。,配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱内，金属板与配电箱体应做电气连接。,配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得倾斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。,配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。,配电箱、开关箱内的连接线应采用绝缘导线，导线的型号及截面应严格执行临电图纸的标示截面。连接线应使用截面不小于,2.5,平方毫米的绝缘铜芯导线。导线接头不得松动，不得有外漏带电部分。,各种箱体的金属构架、金属箱体，金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零。,配电箱、开关箱的进出线应配置固定线卡，进出线应加绝缘护套并成束固定在箱体上，移动式配电开关箱的进出线应采用橡皮绝缘电缆，不得有接头。,配电箱、开关箱外形结构应该能防雨防尘。,配电箱、开关箱内不能放置杂物。,9,漏电保护器的接线,TN-S系统，如果有照明与三相设备，必须选用三相四极漏电保护器，工作零线接入漏电保护器，如果选用三相三极漏电保护器，零线不进保护器，会跳闸。,从漏电保护器负荷侧接出的工作零线N不能重复接地，否则漏电保护器会误动作。,分支线路的工作零线不能相连，否则漏电保护器会误动作。,单相负荷不能跨接漏电保护器两侧，否则美丽的保护器会误动作。,工作零线不能就近支接，否则会误动作。,三相严重不平衡，负荷大的漏电电流也大，会造成误动作。,必须保证工作零线的绝缘等级，工作零线漏电会流向变压器中性点，漏电保护器检测到该电流，会造成误动作,经过漏电保护器的工作零线不能接地。,漏电保护器安装后检验：1、用试验按钮试验三次，应正确动作。,2、带负荷分合三次，不应有误动作。,10,配电箱的设置要求：不要求设置漏电保护器，设置总断路器或隔离开关，分路设置断路器，设置断路器时必须有可见触点。动力和照明合箱时必须设置照明专门回路断路器，不能和动力混用开关。箱内必须有,N,线和,PE,线端子，箱门有编织软铜线和箱体电气连接。,11,施工现场临时用电开关箱漏电保护器设置在负荷侧，动作电流不大于,30,毫安，动作时间不大于,0.1,秒，阴暗潮湿的地方漏电保护器动作电流不大于,15,毫安。开关箱电源侧设隔离开关或断路器，设断路器时，漏电保护器或断路器透明有可见触点，箱门和箱体有编织软铜线作电起连接。两个电器间隔不小于,30,毫米。,12,线路设置,架空线路要求：机械强度要求，绝缘铜线截面不小于5平方，铝线截面不小于16平方。,三相四线制的N线和pe线截面不小于相线截面的50%，单相线路的零线截面与相线相同。,动力、照明在一个横担上时，导线排列顺序：面向负荷从左起依次为L1、N、L2、L3、PE。动力与照明在二层横担上时，导线的排列顺序为面向负荷上层是L1、L2、L3，下层L1(L2L3)、N、PE。线距不小于0.3米，接近横担处不小于0.5米，档距内铜线不小于16平方，铝线不小于25平方。,电缆线路应埋地敷设，埋深不小于0.7米，电缆周边敷设不小于50mm厚细砂，上面盖混凝土板或砖。严禁沿地面明设，埋地电缆应有方位标识。,埋地电缆在穿越建筑物、构筑物、道路、易受介质腐蚀、机械伤害的场所及引出地面从2米高到地下0.2米处，必须加防护套管。,电缆严禁穿越脚手架引入，垂直敷设科利用建筑竖井，垂直孔洞等,13,外电防护,在建工程（含脚手架）的周边与架空线路的边线之间的最小安全操作距离,1,千伏以内是不小于,4,米，,1-10,千伏内是不小于,6,米。,施工现场机动车道与架空线路交叉时与路面的最小垂直距离,1,千伏以内是,6,米。,起重机与架空线路的最小安全距离（,1,千伏电压以内）垂直方向是,1.5,米，水平方向是,1.5,米，,10,千伏电压时，垂直方向安全距离是,3,米，水平方向是,2,米。,14,临时用电外电变压器防护用竹木等绝缘良好的材料搭设防护，用钢管时必须有良好的接地。,10,以内千伏电压的变压器离隔离不小于,1.7,米。,15,配电箱接线的相线应分清三相，分别用黄、绿、红色电器间距不大于,30,，零线，保护线分别接到各自的接线端子上，零线和保护线不能有联通。,16,施工现场临时用电配电、开关箱的中心点离地面应为,1.4-1.6,米，移动式配电、开关箱应设在 坚固的支架上，离地面,0.8-1.6,米。,17,配电箱、开关箱内的工作零线应通过接线端子板连接，并应与保护零线接线端子板分设。各种箱体的金属构架、金属箱体，金属电器安装板内电器的正常不带电的金属底座、外壳等必须做保护接零。,18,临时用电开关箱离设备不能超过,3,米，分配电箱离开关箱距离不大于,30,米，配电箱和开关箱上应该有标识，有接线图，通往设备的线路应穿管埋设，不能裸露的乱拉乱扯。一个开关箱只能接一台设备。,19,机械设备外露可导电部分应该接,PE,线，建筑施工现场不能一部分接地一部分接零，而且接地做法也不对。右图重复接地做法不对，不应该露出地面。接地极埋深不小于,60,公分，用,-40*4,的镀锌扁铁引出地面，可直接接到电箱,PE,线端子上或接软铜线，接头处用螺栓压接线卡。,20,施工现场做不少于三处重复接地，总配电箱处做接地，分配电箱、开关箱处做不少于两处重复接地，接地电阻值不大于,10,欧姆。塔吊、施工电梯的避雷接地电阻值不大于,4,欧姆。接地可利用建筑的基础接地，电阻值达不到规范要求时，再做辅助接地（如图）。接地引下线用不小于,35,平方的软铜线，不能利用设备本体作为引下线。接地用钢管、角铁、圆钢，不能用螺纹钢作接地极。,21,临时用电线路应该穿箱体下穿线孔，不能从箱外直接接线，容易刃断电线绝缘皮。线路不能乱拉乱扯，不能绑在钢筋上,22,触电及安全电压,人体触电时，会严重损伤人体的心脏和神经系统，甚至危及生命。触电的危险性与通过人体的电流强弱，时间长短及电流的频率有关，30mA的电流经人体即可致命。人体的正常电阻值在800-1200欧姆，3mA是个临界值，人体通过30mA以上的交流电时，会引起呼吸困难，自己不能摆脱电源，会有生命危险。根据欧姆定律：U=I*R=0.03*（800-1200）=24-36伏。所以根据国家规定，安全电压分为：12、24、36伏。即使在安全电压下，也不能随意接触带电体。,触电方式：,1、单相触电。人体某一部位触及一项电源与另一部位与零线或大地接触引起触电。,2、两相触电：人体同时触及电源两相引起的触电。,3、跨步电压触电：当有电流流入电网接地点或防雷接地点时，电流在接地点周围的土壤中产生电压降，接地点的电位往往很高，通常把地面上相距0.8米的两处的电位差叫做跨步电压。,23,建筑施工现场临时用电安全技术规范JGJ46-2005强制性条文：,1、施工现场临时用电专用电源的中性点直接接地的三相四线制电力系统必须采用TN-S系统、采用三级配电两级保护。,2、临时用电组织设计及变更设计必须履行编制、审核、审批程序，必须经有法人资格的企业技术负责人审批后实施。,3、临时用电工程必须经编制、审核、批准、使用部门共同验收合格后，才能投入使用。,4、在施工现场专用变压器的供电的TN-S系统中，电气设备的金属外壳必须与保护零线连接。保护零线应该有工作接地、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。,5、当施工现场与外电共用一供电系统时，电气设备的接地或接零与原系统一致，不能一部分接地，一部分接零。,6、PE线上严禁装设开关、熔断器，严禁通过电流，严禁断线。,7、临时用电系统不少于三处接地。在分配电箱和开关箱处做两组重复接地。做防雷接地的机械上连接的PE线必须做重复接地，可共用接地体，但接地电阻值必须符合重复接地要求。,8、TN-S系统必须采用五芯电缆，必须包括零线用淡蓝色线和PE线用黄绿色线。,24,9、电缆线路应采用埋设或架空敷设，严禁沿地面明设，埋地电缆应设置方位标识。,10、每台设备必须有专用开关箱，严禁同一开关箱控制2台及以上的设备。,11、配电箱的电气安装板上必须设置N线和PE线端子板。,12、总配电箱中漏电保护器额定漏电动作电流应大于30mA，额定动作时间应大于0.1秒，但其乘积应不大于30mA*S。开关箱漏电保护器动作电流不大于30mA,动作时间不大于0.1秒，使用于阴暗潮湿和有腐蚀性介质的场所的漏电保护器额定动作电流不大于15mA,额定动作时间不大于0.1秒。,13、配电箱、开关箱的电源进线端严禁用插头和插座。,14、对配电箱、开关箱进行维修检查时，应把上一级的电源隔离开关分闸断电，并悬挂,“,禁止合闸、有人工作,”,的警示牌。设备维修时，把开关箱的有可见分断点的开关断电，并关门上锁。,15、在隧道、人防工程、高温、有导电灰尘、比较潮湿或灯具低于2.5米的场所用电源电压不大于36伏；潮湿及易触及带电体场所的照明，使用的电源电压不大于24伏；特别潮湿、导电良好的地面、锅炉或金属容器的照明，电源电压不大于12伏。,16、夜间影响飞机或车辆通行的机械设备（塔吊高于30米），必须设置红色警示灯，电源设置在施工现场电源总开关的前侧，并设置外电线路停停电时应急备用电源。,25,
