一、初中物理欧姆定律实际应用问题

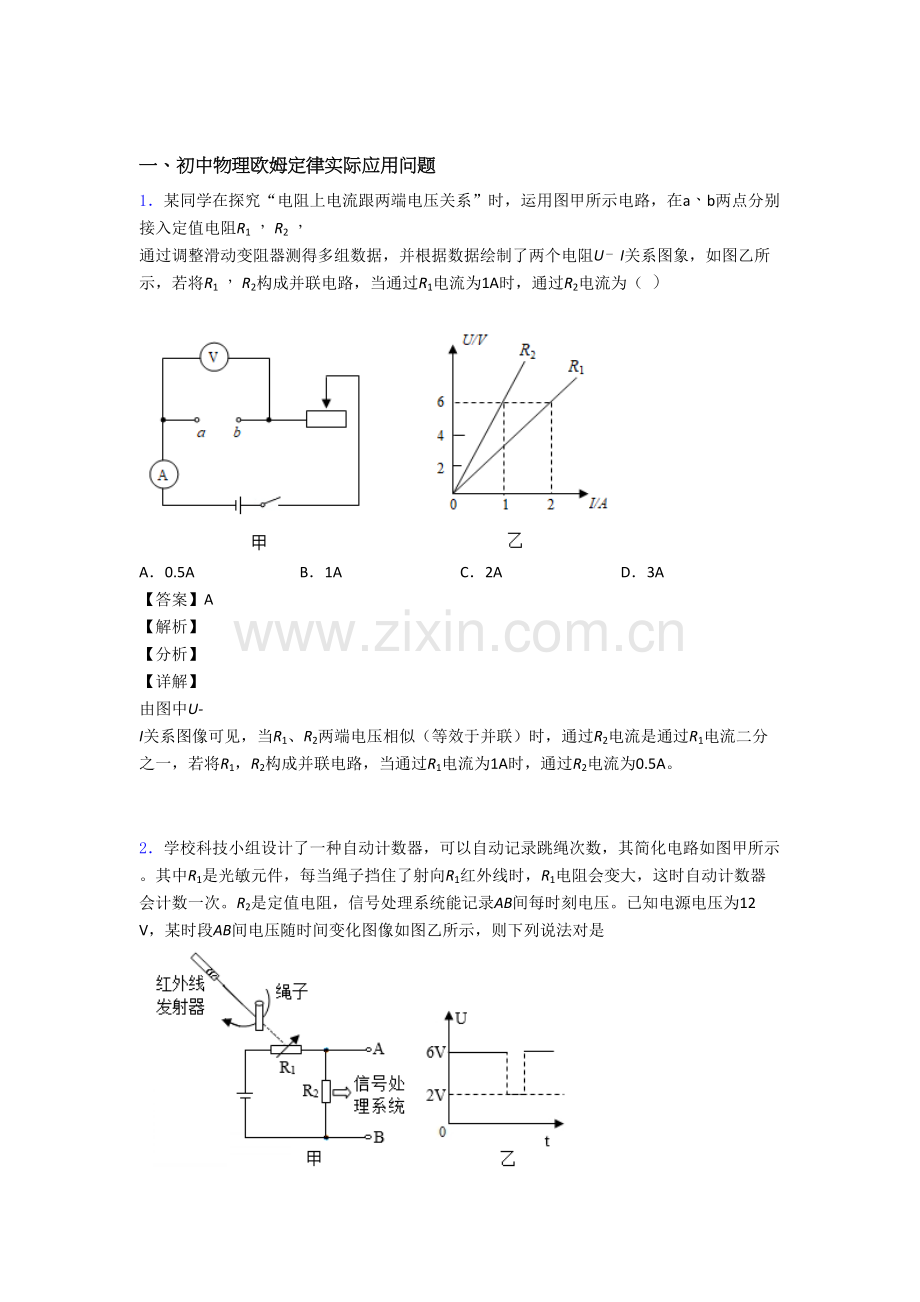

1．某同学在探究“电阻上电流跟两端电压关系”时，运用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调整滑动变阻器测得多组数据，并根据数据绘制了两个电阻U﹣I关系图象，如图乙所示，若将R1 ， R2构成并联电路，当通过R1电流为1A时，通过R2电流为（ ）
A．0.5A B．1A C．2A D．3A
【答案】A
【解析】
【分析】
【详解】
由图中U-I关系图像可见，当R1、R2两端电压相似（等效于并联）时，通过R2电流是通过R1电流二分之一，若将R1，R2构成并联电路，当通过R1电流为1A时，通过R2电流为0.5A。

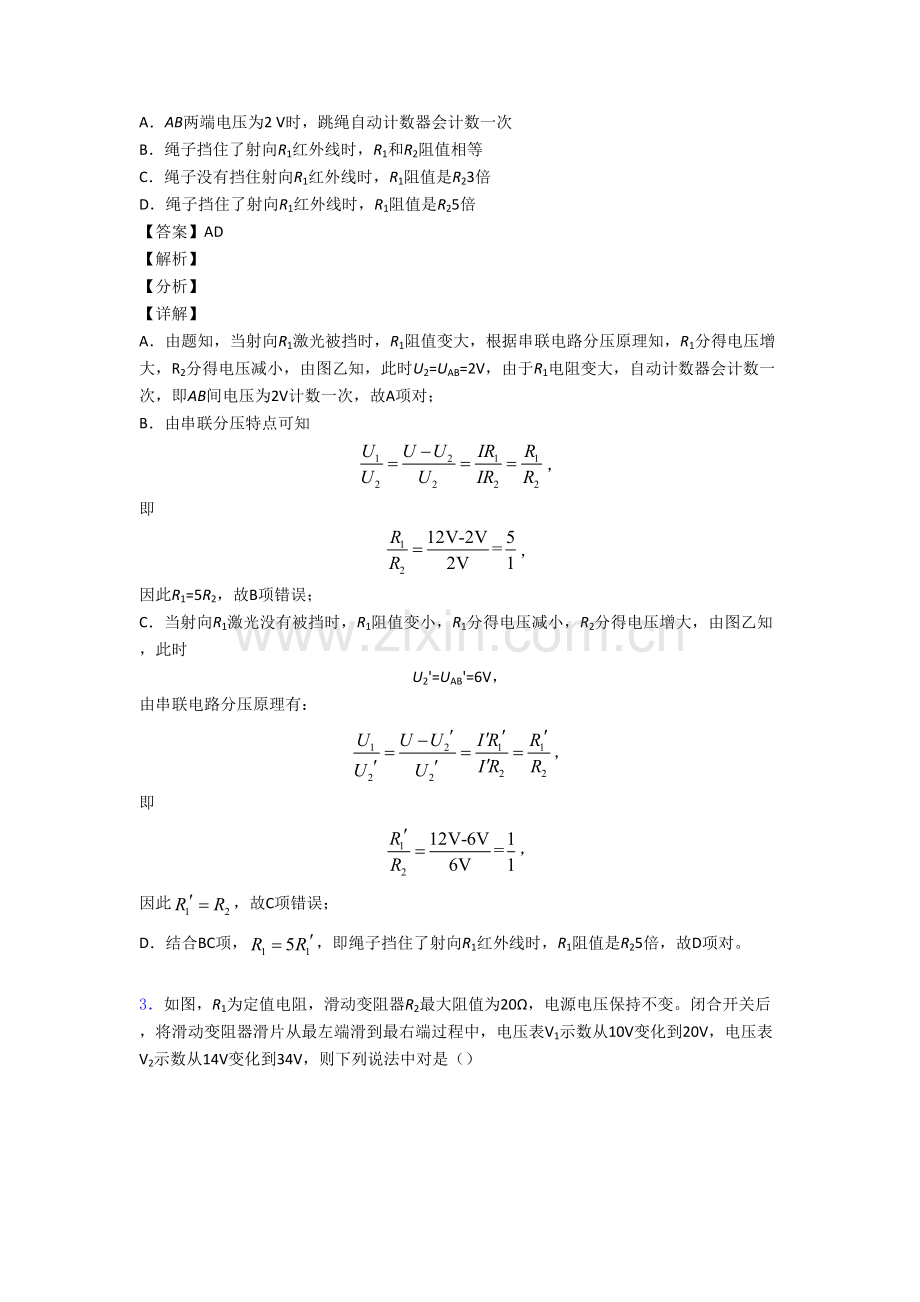

2．学校科技小组设计了一种自动计数器，可以自动记录跳绳次数，其简化电路如图甲所示。其中R1是光敏元件，每当绳子挡住了射向R1红外线时，R1电阻会变大，这时自动计数器会计数一次。R2是定值电阻，信号处理系统能记录AB间每时刻电压。已知电源电压为12 V，某时段AB间电压随时间变化图像如图乙所示，则下列说法对是
A．AB两端电压为2 V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1红外线时，R1和R2阻值相等
C．绳子没有挡住射向R1红外线时，R1阻值是R23倍
D．绳子挡住了射向R1红外线时，R1阻值是R25倍
【答案】AD
【解析】
【分析】
【详解】
A．由题知，当射向R1激光被挡时，R1阻值变大，根据串联电路分压原理知，R1分得电压增大，R2分得电压减小，由图乙知，此时U2=UAB=2V，由于R1电阻变大，自动计数器会计数一次，即AB间电压为2V计数一次，故A项对；
B．由串联分压特点可知
，
即
，
因此R1=5R2，故B项错误；
C．当射向R1激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图乙知，此时
U2'=UAB'=6V，
由串联电路分压原理有：
，
即
，
因此，故C项错误；
D．结合BC项，，即绳子挡住了射向R1红外线时，R1阻值是R25倍，故D项对。
3．如图，R1为定值电阻，滑动变阻器R2最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器滑片从最左端滑到最右端过程中，电压表V1示数从10V变化到20V，电压表V2示数从14V变化到34V，则下列说法中对是（）
A．电源电压为34V B．电阻R1阻值为12Ω
C．电路中最小电流为1A D．灯L阻值一直是4Ω
【答案】AC
【解析】
【分析】
【详解】
由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端电压，电压表V2测灯泡L与定值电阻R1两端电压，因此灯泡两端电压等于电压表V2示数减去电压表V1示数。
A．当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，电压表V2示数即为电源电压是34V，故A项对；
BC．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1示数是10V，电压表V2示数是14V，根据串联分压特点可知滑动变阻器两端分得电压为
由可得通过电路最小电流
由可得定值电阻R1阻值
故B项错误，C项对；
D．当滑动变阻器滑片处在最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A，电压表V1示数是10V，电压表V2示数是14V，则灯泡两端电压为
由可得此时灯泡L电阻
当滑动变阻器滑片处在最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V1示数是20V，电压表V2示数是34V，则灯泡两端电压为
由可得此时电路电流
则由可得此时灯泡L电阻
电路通过电流最大、最小时灯泡L阻值不一样，故D项错误。
故选AC。
4．如图所示电路中，电源电压保持不变，开关S闭合后将滑片P向右移动时，下列说法中对是（灯丝电阻变化忽视不计）（ ）
A．电路消耗总功率变小
B．小灯泡两端电压变化量和V2示数变化量相称
C．电压表V1示数和电压表V2示数之和不变
D．电压表V1示数变化量与电流表A示数变化量之比不变
【答案】ABD
【解析】
【分析】
【详解】
设灯泡电阻为RL，由电路图可知，开关S闭合后，R0、R1、RL串联，V1测R1和RL两端电压之和，V2测R0和R1两端电压之和，A测电路电流；滑片P移动前，RL、R0、R1两端电压分别为UL、U0、U1，电路电流为I1，滑片P移动后，RL、R0、R1两端电压分别为、、，电路电流为I2；将滑片P向右移动时，R1接入电路电阻变大，电路总电阻变大，电源电压恒定，由欧姆定律可知，电路电流变小。
A．由可知，电源电压恒定，电路电流变小，电路总功率变小，故A对；
B．将滑片P向右移动时，电路电流变小，RL和R0阻值一定，由可知，RL和R0分压变小，由串联电路分压规律可知，R1分压变大。则RL两端电压变化量
V2示数变化量
则
因此小灯泡两端电压变化量和V2示数变化量相称，故B对；
C．滑片P移动前，电压表V1示数和电压表V2示数之和为
滑片P移动后，电压表V1示数和电压表V2示数之和为
由于R1分压变大，因此电压表V1示数和电压表V2示数之和变大。故C错误；
D．根据串联电路分压规律，总电压等于各部分电压之和，因此，电压表V1示数变化量
因此
即电压表V1示数变化量与电流表A示数变化量之比不变，故D对。
故选ABD。
5．如图所示是A、 B两定值电阻U-I图像，由图像中信息可知
A．若将A、B两电阻串联在某电源两端，则A两端电压大
B．若将A、B两电阻串联在某电源两端，则B功率大
C．若将A、B两电阻并联在某电源两端，则通过A电流大
D．若将A、B两电阻并联在某电源两端，则A功率小
【答案】AD
【解析】
【详解】
由图像可以看出，当电压一定期，通过A电流较小，由变形公式可知，RA>RB；
A．若将RA、RB两电阻串联在某电源两端，因串联电路中各处电流相等，且RA>RB，因此，由变形式可知，RA两端电压大，故A符合题意；
B．由公式可知，RA实际功率大，故B不符合题意；
C．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端电压相等，因此，由可知，通过RB电流大，故C不符合题意；
D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端电压相等，由可知，RA实际功率小，故D符合题意。
6．如图甲所示是一种用电压表示数反应温度变化电路原理图，其中电源电压U＝4.5 V且保持不变，电压表量程为0~3V，R0是300 Ω定值电阻，Rt是热敏电阻，其电阻随环境温度变化关系如图乙所示。若闭合开关S，则（ ）
A．环境温度为40 ℃时，热敏电阻阻值是150 Ω
B．电压表V示数越小，环境温度越高
C．电压表最小示数是1.5 V
D．此电路容许最高环境温度为60 ℃
【答案】D
【解析】
【分析】
【详解】
由甲图可知，R0、R1串联，电压表测R0两端电压
A．由图乙可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A不符合题意；
B．因串联电路中各处电流相等，由I＝可知，当电压表V示数越小时，电路中电流越小，由R＝可知，电路中总电阻越大，因串联电路中总电阻等于各分电阻之和，因此，热敏电阻阻值越大，由图乙可知，环境温度越低，故B不符合题意；
C．由图象可知，温度每升高20℃，R1阻值减小50Ω，因此温度为0℃时，热敏电阻阻值最大R1大＝300Ω，由串联电路分压原理可知，此时电压表示数最小，此时电路中电流
I最小＝＝0.0075A
电压表最小示数
U0最小＝I最小R0＝0.0075A×300Ω＝2.25V
故C不符合题意；
D．当电压表示数最大，即U0＝3V时，电路容许测量温度最高，此时电路中电流
I＝＝0.01A
电路中总电阻
R＝＝450Ω
热敏电阻连入阻值
R1＝RR0＝450Ω300Ω＝150Ω
由图象可知，此电路容许最高环境温度为60℃，故D符合题意。
故选D。
7．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。电路原理如图乙所示，电压表、电流表分别显示身高和体重大小，压敏电阻R阻值随压力增大而增大，滑片P随身高增高而上滑。下列分析对是（ ）
A．体重越大电流表达数越小
B．身高越高通过R0电流越大
C．身高越高电压表达数越小
D．体重越大电路消耗总功率越大
【答案】A
【解析】
【分析】
【详解】
A．当体重增大时，压敏电阻阻值增大，而电源电压不变，因此电流表示数变小，故A对；
B．身高增大影响与电压表并联电阻值变化，但不能影响变阻器阻值大小，电源电压不变，因此通过R0电流不变，故B错误；
C．身高越高，电压表并联部分电阻越大，根据串联电路电压规律可知，电压表达数增大，故C错误；
D．当体重增大时，压敏电阻电流变小，而变阻器电流不变，根据并联电路电流特点可知，电路总电流变小；根据可知电路消耗总功率变小，故D错误。
故选A。
8．伴随人们安全意识加强，酒驾危害也越发引起人们重视。小林出于好奇设计了一种酒精气体浓度测试电路。图中R0为定值电阻，R为酒精气敏元件，其阻值随被测气体中酒精气体浓度变化规律如图所示。小林但愿伴随气体中酒精气体浓度增大，电表示数也增大。若电源两端电压不变，则闭合开关S后，可以实现上述功能电路是（ ）
A． B． C． D．
【答案】B
【解析】
【分析】
根据图像知气敏元件阻值随酒精浓度变化状况，由此结合各选项电路图分析解答。
【详解】
由图像知，酒精气敏元件R，它在电路中作用相称于一种可变电阻，其阻值随被测酒精气体浓度增大而增大；
A．R与R0并联，电压表测电源电压，因此R阻值变化不会引起电源电压变化，即电压表达数不变，故A错误；
B．R与R0串联，电压表测R两端电压，由串联电路分压原理可知，R阻值增大时，它分得电压增大，即电压表达数变大，故B对；
C．R与R0并联，电流表测R支路电流，由并联电路电压特点知R两端电压不变，由可知，R变大时，电流表达数变小，故C错误；
D．R与R0并联，电流表测电路中电流，R变大时，总电阻变大，电源电压不变，由可知，电流表达数变小，故D错误。
故选B。
9．如图所示，是一科技创新小组同学们设计水位计工作原理图，绝缘浮子随水位升降带动滑动变阻器R金属滑杆P升降，通过电压表是显示数据来反应水位升降状况．水位最低时，滑杆P随位于Ra端处．L是一种指示灯，电路各部分接触良好，不计导线电阻．下列判断对是（ ）
A．当水位不变时，则电压表达数不变，指示灯不亮
B．当水位下降时，则电压表达数变小，指示灯变亮
C．当电压表达变大，指示灯变暗，则表明水位上升
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
【答案】BC
【解析】
【分析】
【详解】
由图可知，指示灯和滑动变阻器串联，电压表测量滑动变阻器两端电压．
A．当水位不变时，滑动变阻器阻值不变，则电压表达数不变，指示灯亮；
B．当水位下降时，滑动变阻器阻值减小，电路中电流变大，指示灯变亮，由串联分压U1/U2=R1/R2可知，滑动变阻器两端电压减小，则电压表达数变小；
C．当电压表达数变大，滑动变阻器阻值变大，电路中电流变小，指示灯变暗，则表明水位上升；
D．由于水位最低时，滑杆P位于Ra端处，此时电压表示数为零．因此，若将电压表改装成水位计，则电压表零刻度线处应当标为最低水位．
故选BC
10．小组同学设计电子身高测量仪，电源电压恒定，R0是定值电阻，RX是滑动变阻器，滑动变阻器滑片P与被测人头顶齐平。闭合开关S，被测人身高越高，电流表、电压表达数都变大电路是
A． B． C． D．
【答案】B
【解析】
【分析】
【详解】
A．两电阻串联，电压表测RX两端电压，电流表测电路中电流，身高越高时，RX接入电路电阻变小，电路中总电阻变小，由I＝可知，电路中电流变大，即电流表示数变大，由U＝IR可知，R0两端电压变大，则RX两端电压变小，即电压表示数变小， A不符合题意；
B．两电阻串联，电压表测R0两端电压，电流表测电路中电流，身高越高时，RX接入电路电阻变小，总电阻变小，由I＝可知，电路中电流变大，即电流表示数变大，由U＝IR可知，R0两端电压变大，即电压表示数变大，B符合题意；
C．两电阻串联，电压表测RX两端电压，电流表测电路中电流，身高越高时，RX接入电路电阻变大，电路中总电阻变大，由I＝可知，电路中电流变小，即电流表示数变小，由U＝IR可知，R0两端电压变小，根据串联电路中总电压等于各分电压之和可知，RX两端电压变大，即电压表示数变大，C不符合题意；
D．两电阻串联，电压表测RX两端电压，电流表测电路中电流，身高越高时，RX接入电路电阻变大，电路中总电阻变大，由I＝可知，电路中电流变小，即电流表示数变小，由U＝IR可知，R0两端电压变小，即电压表示数变小，D不符合题意。
故选B。
11．为了能自动记录跳绳次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向 R1红外线时，R1电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每时刻电压。若已知电源电压为12V，某时段AB 间电压随时间变化图象如图乙所示，则下列说法对是（ ）
A．AB两端电压为6V时，跳绳自动计数器会计数一次
B．绳子挡住了射向R1红外线时，R1和R2阻值相等
C．绳子没有挡住射向R1红外线时，R1两端电压是R2两端电压3倍
D．绳子挡住了射向R1红外线时，R1两端电压是R2两端电压5倍
【答案】D
【解析】
【详解】
A．由甲图电路知，R1与R2串联，AB间电压为R2两端电压。由题知，当射向R1激光被挡时，R1阻值变大，根据串联电路分压原理知，R1分得电压增大，R2分得电压减小，由图象知，此时U2＝UAB＝2V，由于R1电阻变大，自动计数器会计数一次，即AB间电压为2V计数一次，故A错误；
B．由串联电路分压原理有：
，
即：
，
因此：R1＝5R2，故B错误；
C．当射向R1激光没有被挡时，R1阻值变小，R1分得电压减小，R2分得电压增大，由图象知，此时，
由串联电路分压原理有：
，
即：
，
因此：
R1'＝R2，
故C错误；
D．由C知
R1'＝R2
且
R1＝5R1'，
即绳子挡住了射向R1红外线时，R1阻值会变为本来5倍，故D对。
12．某同学设计煤气检测电路如图所示，电源电压不变，R为定值电阻，Q为气敏元件，其阻值随煤气浓度升高而增大，闭合开关S，当煤气浓度升高时，下列判断对是（ ）
A．电流表达数变小，输出信号电压Uab变大
B．电流表达数变大，输出信号电压Uab变大
C．电流表达数变小，输出信号电压Uab不变
D．电流表达数变大，输出信号电压Uab减小
【答案】A
【解析】
【分析】
【详解】
BD．由电路图懂得，定值电阻与气敏元件串联，电流表测电路中电流，输出信号即气敏元件电压Uab；由于当煤气浓度升高时，气敏元件电阻增大，由电阻串联懂得，总电阻变大，电路中电流变小，即电流表达数变小，故BD错误；
AC．此时由欧姆定律变形U=IR可知，R电压变小，由串联电路电压规律懂得，输出信号电压Uab 会变大，故A对，C错误，
故选A．
13．如图所示电路，电源电压保持不变。闭合开关S，调整滑动变阻器阻值从最大变化到最小，R1和R2中某个电阻，其“I-U”关系图象如图所示，作出另一种电阻“I-U ”关系图象，其中对是（）
A． B． C． D．
【答案】D
【解析】
【分析】
【详解】
由图2可知，电压和电流值没有为零坐标，故图2为R1“I-U”图象，当滑片P在最左端时，两端电压最大，即为电源电压，则电源电压，根据可得
当滑片在最右端时，R1与R2串联，电路中电流最小，R2两端电压最大，由图象可知，R1两端电压，因串联电路中总电压等于各分电压之和
由可得，滑动变阻器两端电压
综上可知，滑动变阻器图线为一条倾斜线段，令U2=0，则I=0.6A；令U2=4V，I=0.2A，则故D对。
故选D。
14．如图甲所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器滑片P从b端移动到a端过程中，定值电阻R0两端电压随滑动变阻器R1接入电路阻值变化状况如图乙所示，下列说法错误是（ ）
A．电源电压为6V
B．定值电阻R0阻值为10Ω
C．当滑片P在b端时，通过R0电流为0.6A
D．当滑动变阻器接入电路阻值为20Ω时，R0消耗电功率为0.4W
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路阻值为0时，定值电阻R0两端电压为6V，此时定值电阻R0两端电压等于电源电压，故A项对，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路阻值最大为50Ω，此时定值电阻R0两端电压为1V，根据串联分压特点可知滑动变阻器两端电压为
由于串联电路电流到处相等，则通过R0电流为
根据可得定值电阻R0阻值
故B项对，不符合题意，C项错误，符合题意；
D．当滑动变阻器接入电路阻值为20Ω时，由图乙可知，此时定值电阻R0两端电压为2V，根据可得R0消耗电功率
故D项对，不符合题意。
故选C。
15．如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表。当只闭合开关 S、S1时，a、b指针均明显偏转，将位于中点滑片P向左移动，a示数不变，b示数有变化。下列说法对是（ ）
A．a是电流表
B．只闭合S、S2，将滑片P 向右移动，a示数一定变小
C．只闭合S、S2，将滑片P向右移动，R1消耗功率一定变大
D．只闭合 S、S1，将滑片P向右移动，整个电路消耗总功率一定变大
【答案】D
【解析】
【分析】
【详解】
A．当只闭合开关 S、S1时，定值电阻R1短路， a、b指针均明显偏转，滑动变阻器R与表b串联，将位于中点滑片P向左移动，b示数有变化，则表b一定是电流表；定值电阻R2与表a串联，若a是电流表，此时滑动变阻器R与定值电阻R2并联，根据并联等压规律以及欧姆定律可判断，a是电流表时示数不变，若a是电压表，由于内阻很大，此时相称于测电源电压示数不变，因此a也许是电流表，也也许是电压表。故A错误；
BC．只闭合S、S2时，若a、b都是电流表，滑动变阻器R与定值电阻R2被短路，电流表a测通过定值电阻R1电流，由于定值电阻R1两端电压、阻值不变，因此电流表a示数不变，根据P=UI可知R1消耗功率不变；若a、b都是电压表，滑动变阻器R、定值电阻R1、定值电阻R2串联，电压表a测滑动变阻器R两端电压，将滑片P向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压规律可知滑动变阻器R两端电压变小，即电压表a示数变小，根据P=I2R可知R1消耗功率变大；若a是电流表，b是电压表，滑动变阻器R被短路，定值电阻R1、定值电阻R2串联，电流表a电路电流，由于定值电阻R1、定值电阻R2阻值不变，电源电压不变，根据欧姆定律可知电路电流不变，就电流表a示数不变，根据P=I2R可知R1消耗功率不变；若a是电压表，b是电流表，定值电阻R2被短路，滑动变阻器R、定值电阻R1串联，电压表a测滑动变阻器R两端电压，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据串联分压规律可知滑动变阻器R两端电压变小，即电压表a示数变小，根据P=I2R可知R1消耗功率变大。故BC错误；
D．当只闭合开关 S、S1时，定值电阻R1短路， a、b指针均明显偏转，滑动变阻器R与表b串联，将位于中点滑片P向左移动， b示数有变化，则表b一定是电流表；当a、b都是电流表时，此时滑动变阻器R与定值电阻R2并联，根据并联等压规律以及公式P=UI可知定值电阻R2消耗功率不变；将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压规律以及公式P=UI可知滑动变阻器R消耗功率变大，则整个电路消耗总功率变大；当a是电流表，b是电压表时，由于电压表内阻很大，此时定值电阻R2不在电路中，只有滑动变阻器接入电路，将滑片P 向右移动，滑动变阻器R接入阻值变小，电路通过电流变大，根据并联等压规律以及公式P=UI可知滑动变阻器R消耗功率变大，即整个电路消耗总功率变大；故整个电路消耗总功率一定变大。故D对。
故选D。
16．如图，电源电压恒为18V，R0标有“36Ω0.5A”字样，R1标有“10Ω1A”字样，滑动变阻器R规格为“40Ω2A”，电流表量程为“0-3A”，电压表量程为“0-15V”，为保证电路安全，下列说法错误是（ ）
A．S、S3闭合，S1、S2都断开，调整滑动变阻器，电流表变化范围是0.36A-1A
B．S、S3闭合，S1、S2都断开，滑动变阻器接入电路阻值范围是8Ω-40Ω
C．S、S1、S2都闭合，S3断开时，滑动变阻器接入电路阻值范围是7.2Ω-40Ω
D．S、S1、S2都闭合，S3断开时，滑动变阻器可接入电路最小阻值为9Ω
【答案】D
【解析】
【分析】
(1)S、S3闭合，S1、S2都断开，电阻R1与滑动变阻器R串联，电压表测变阻器R两端电压，电流表测电路中电流；由电阻R1容许通过最大电流，即为电路中最大电流，根据求出此时电路总阻值，即可求出此时滑动变阻器接入阻值，即为最小阻值；当滑动变阻器滑片移到最大阻值处时，根据串联电路电压规律求出滑动变阻器两端电压值，与电压表最大量程比较，取其中较小电压值；若较小电压值为滑动变阻两端电压值，则滑动变阻器可所有接入电路，再根据求出对应电流，此时电流即为最小电流；若最小电压值为电压表最大量程值，根据串联电路电压规律求出电阻R1两端电压值，根据求出对应电流，再根据求出此时滑动变阻器接入阻值，即为可接入最大阻值；
(2)S、S1、S2都闭合，S3断开时，R0与滑动变阻器R并联，电流表测干路电流，而干路电流最大值为电流表量程最大值，根据并联电路电流特点求出通过滑动变阻器R电流，再根据欧姆定律求出滑动变阻器接入电路中电阻，即为可接入最小阻值．
【详解】
AB．S、S3闭合，S1、S2都断开，电阻R1与滑动变阻器R串联，电压表测变阻器R两端电压，电流表测电路中电流；由电阻R1容许通过最大电流，可知电路中最大电流为=1A，根据可知此时电路总阻值为：
，
则滑动变阻器接入最小阻值为：
，
当滑动变阻器滑片移到最大阻值处时，根据串联电路电压规律可知滑动变阻器两端电压值为：
，
则滑动变阻器可所有接入电路，再根据可知此时电路中最小电流为：
，
则S、S3闭合，S1、S2都断开，调整滑动变阻器，电流表变化范围是0.36A-1A，滑动变阻器接入电路阻值范围是8Ω-40Ω，故AB对，不符合题意；
CD．S、S1、S2都闭合，S3断开时，R0与滑动变阻器R并联，电流表测干路电流，由电流表量程为0-3A可知，干路中最大电流为0.3A，根据可知通过R0电流为：
，
根据并联电路电流特点可知通过滑动变阻器R电流为：
，
再根据可知此时滑动变阻器接入电路最小为：
，
则S、S1、S2都闭合，S3断开时，滑动变阻器接入电路阻值范围是7.2Ω-40Ω，故C对，不符合题意；D错误，符合题意．
【点睛】
本题为动态电路中欧姆定律运用经典题型,规定学生对串并联电路分析及电流、电压规律纯熟运用，再根据欧姆定律按电表量程及用电器规定进行范围计算，综合性比较强．
17．在如图所示电路中，电源电压保持不变。闭合电键S，向右移动滑动变阻器滑片P过程中（ ）
A．电流表A1示数变小
B．总电阻R总阻值变小
C．电流表A2示数与电流表A示数比值变小
D．电流表A1示数与电流表A2示数比值变小
【答案】C
【解析】
【详解】
从图可知，电阻R1与滑动变阻器R2并联，电流表A1测量通过R1电流，电流表A2测量通过R2电流，电流表A测量电路总电流；电源电压保持不变。
A．当滑动变阻器滑片P向右移动时，电阻R1两端电压和电阻都不变，根据欧姆定律可知，通过电阻R1电流不变，因此电流表A1示数不变，A项不合题意；
B．当滑动变阻器滑片P向右移动时，滑动变阻器接入电路电阻变大，根据可得
由于R2在变大，那么可知在变大，B项不合题意；
C．电流表A2示数可知是，电流表A1示数是，电流表A示数是
电流表A2示数与电流表A示数比值是
由于R2在变大，那么可知在变小，选项C符合题意；
D．电流表A1示数与电流表A2示数比值是
由于R2在变大，那么可知在变大，D项不合题意。
18．如图所示电路中，电源电压保持不变．在电路中并联一种电压表，当滑动变阻器R1滑片P从a端移至c端，电压表示数从零变为6伏，则下列判断对是（ ）
A．电压表并联在R1两端，滑片P位于中点b时电压表示数为3伏
B．电压表并联在R1两端，滑片P位于中点b时电压表示数不小于3伏
C．电压表并联在R1两端，滑片P位于中点b时电压表示数不不小于3伏
D．电压表并联在R2两端，滑片P位于中点b时电压表示数为3伏
【答案】B
【解析】
【详解】
如图所示，R1和R2串联在电路中，在电路中并联一种电压表，当滑动变阻器滑片P从a端移至c端，电压表示数从零变为6伏，电压表达数在逐渐变大，因此电压表是接在R1两端．故D错误；既然电压表并联在R1两端，根据串联电路分压原理，滑动变阻器连入电阻越大，分压越大；滑片P移至c端电压为6伏，又由于与定值电阻串联，因此在中点时电压表示数应不小于3伏．
故选B。
19．灯泡L电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示电路中，电路中电源电压保持不变，闭合开关S，滑动变阻器滑片P向左滑动时，下列判断对是
A．电路消耗总功率保持不变
B．电压表与电流表达数比值变小
C．电流表示数增大，电压表示数减小
D．灯泡电阻变化量不不小于滑动变阻器接入电路电阻变化量
【答案】D
【解析】
【分析】
【详解】
AC．灯与R串联，电压表测L电压，电流表测电路电流，滑动变阻器滑片P向左滑动时，变阻器连入电阻变小，电路总电阻变小，由欧姆定律，电路电流变大，根据，电路消耗总功率变大；通过灯电流变大，灯电压变大，故AC错误；
B．由欧姆定律，电压表与电流表达数比值即灯电阻，如下所示，通过灯电流随电压变大而变大，并且电压增大量不小于电流增大量，由欧姆定律，灯电阻变大，即电压表与电流表达数比值变大，B错误；
D．电路总电阻变小，故灯泡电阻增大量不不小于滑动变阻器接入电路电阻减小量，即灯泡电阻变化量不不小于滑动变阻器接入电路电阻变化量，D对。
故选D。
20．如图所示，用弹簧挂一条形磁铁放在螺线管正上方，闭合开关，待弹簧稳定后，将滑动变阻器滑片缓慢向左移动．下列说法对是（ ）
A．电压表达数变大，电流表达数也变大
B．电压表达数变小，电流表达数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
【解析】
【分析】
【详解】
如图滑动变阻器与螺线管串联，将滑动变阻器滑片缓慢向左移动，滑动变阻器接入电路电阻变小，电路中电流变大，此时螺线管磁性会增强；根据串联电路分压特点，滑动变阻器接入电路电阻变小，分得电压变小，因此电压表达数变小，电流表达数变大；根据安培定则可知螺线管上端是S极，由于同名磁极互相排斥，因此弹簧会缩短。
