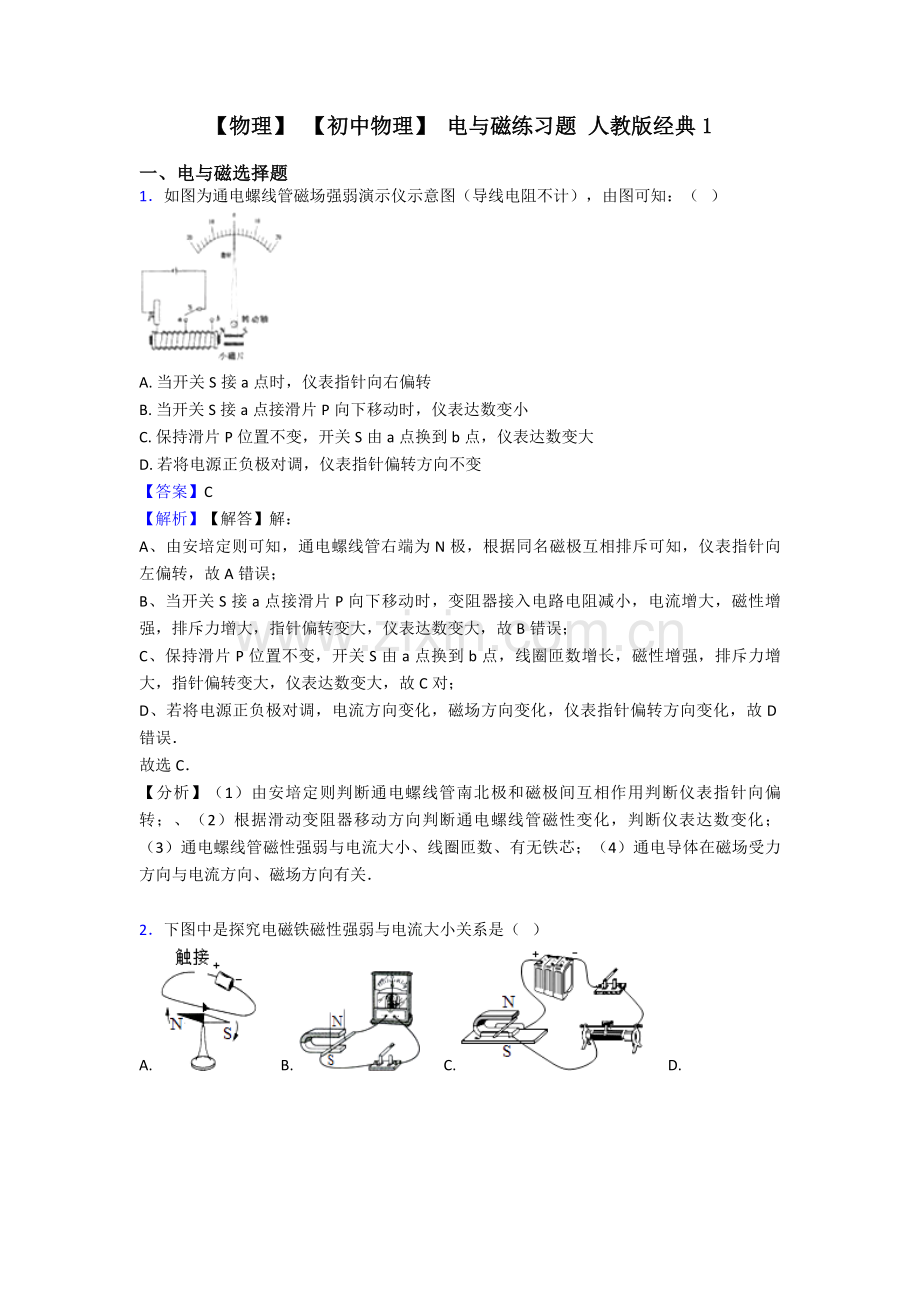

【物理】 【初中物理】 电与磁练习题 人教版经典1

一、电与磁选择题
1．如图为通电螺线管磁场强弱演示仪示意图（导线电阻不计），由图可知：（   ）

A. 当开关S接a点时，仪表指针向右偏转
B. 当开关S接a点接滑片P向下移动时，仪表达数变小
C. 保持滑片P位置不变，开关S由a点换到b点，仪表达数变大
D. 若将电源正负极对调，仪表指针偏转方向不变
【答案】C
【解析】【解答】解：
A、由安培定则可知，通电螺线管右端为N极，根据同名磁极互相排斥可知，仪表指针向左偏转，故A错误；
B、当开关S接a点接滑片P向下移动时，变阻器接入电路电阻减小，电流增大，磁性增强，排斥力增大，指针偏转变大，仪表达数变大，故B错误；
C、保持滑片P位置不变，开关S由a点换到b点，线圈匝数增长，磁性增强，排斥力增大，指针偏转变大，仪表达数变大，故C对；
D、若将电源正负极对调，电流方向变化，磁场方向变化，仪表指针偏转方向变化，故D错误．
故选C．
【分析】（1）由安培定则判断通电螺线管南北极和磁极间互相作用判断仪表指针向偏转；、（2）根据滑动变阻器移动方向判断通电螺线管磁性变化，判断仪表达数变化；（3）通电螺线管磁性强弱与电流大小、线圈匝数、有无铁芯；（4）通电导体在磁场受力方向与电流方向、磁场方向有关．

2．下图中是探究电磁铁磁性强弱与电流大小关系是（   ）
A.       B.       C.       D.

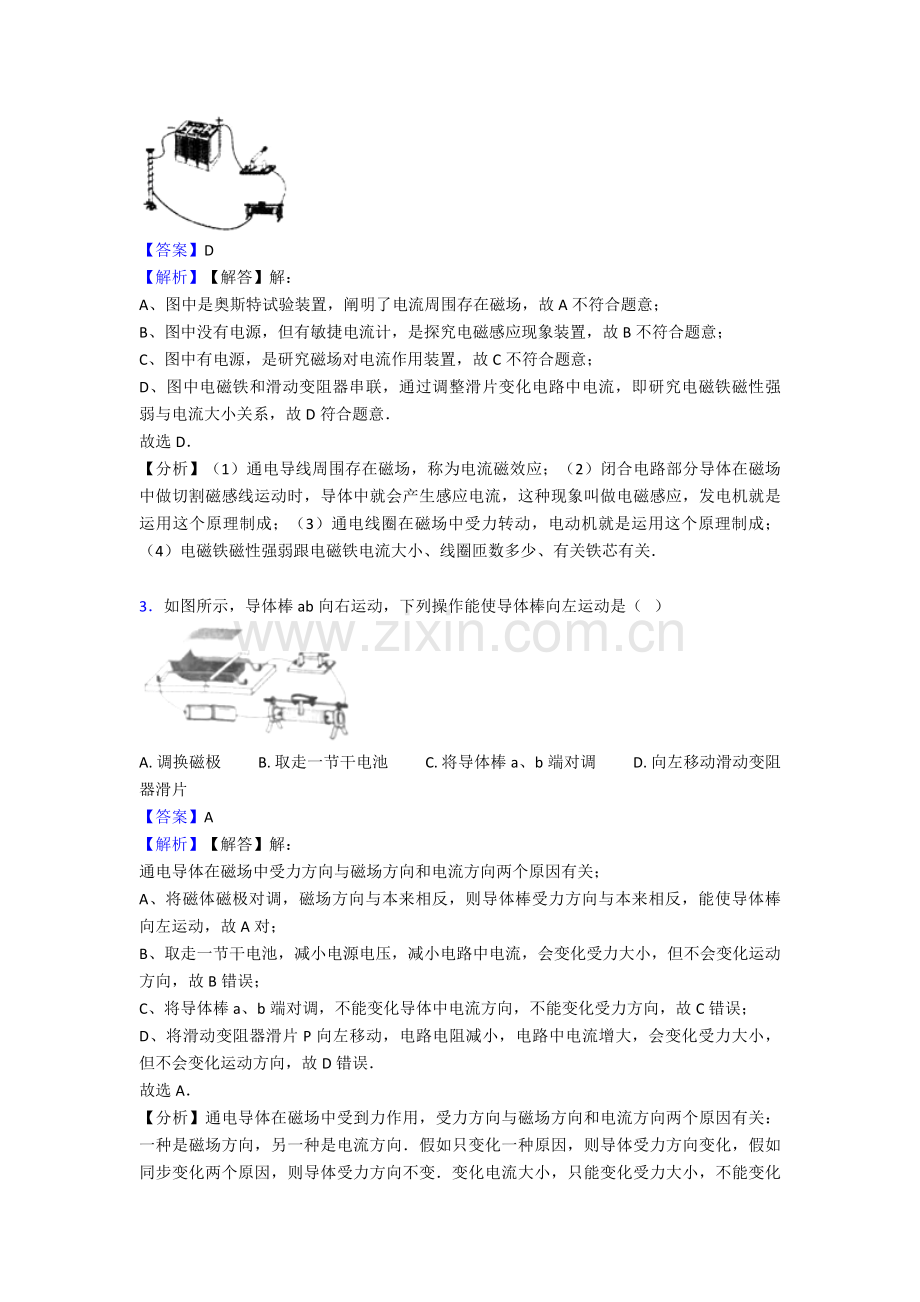

【答案】D
【解析】【解答】解：
A、图中是奥斯特试验装置，阐明了电流周围存在磁场，故A不符合题意；
B、图中没有电源，但有敏捷电流计，是探究电磁感应现象装置，故B不符合题意；
C、图中有电源，是研究磁场对电流作用装置，故C不符合题意；
D、图中电磁铁和滑动变阻器串联，通过调整滑片变化电路中电流，即研究电磁铁磁性强弱与电流大小关系，故D符合题意．
故选D．
【分析】（1）通电导线周围存在磁场，称为电流磁效应；（2）闭合电路部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，这种现象叫做电磁感应，发电机就是运用这个原理制成；（3）通电线圈在磁场中受力转动，电动机就是运用这个原理制成；（4）电磁铁磁性强弱跟电磁铁电流大小、线圈匝数多少、有关铁芯有关．

3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动是（   ）

A. 调换磁极          B. 取走一节干电池          C. 将导体棒a、b端对调          D. 向左移动滑动变阻器滑片
【答案】A
【解析】【解答】解：
通电导体在磁场中受力方向与磁场方向和电流方向两个原因有关；
A、将磁体磁极对调，磁场方向与本来相反，则导体棒受力方向与本来相反，能使导体棒向左运动，故A对；
B、取走一节干电池，减小电源电压，减小电路中电流，会变化受力大小，但不会变化运动方向，故B错误；
C、将导体棒a、b端对调，不能变化导体中电流方向，不能变化受力方向，故C错误；
D、将滑动变阻器滑片P向左移动，电路电阻减小，电路中电流增大，会变化受力大小，但不会变化运动方向，故D错误．
故选A．
【分析】通电导体在磁场中受到力作用，受力方向与磁场方向和电流方向两个原因有关：一种是磁场方向，另一种是电流方向．假如只变化一种原因，则导体受力方向变化，假如同步变化两个原因，则导体受力方向不变．变化电流大小，只能变化受力大小，不能变化受力方向．

4．图展示了我国古代劳感人民智慧成果，对其中波及物理知识，说法错误是（   ）

A. 孔明灯在上升过程中，只受浮力
B. 紫砂壶属于连通器
C. 司南可以指南北是运用了磁体受地磁场作用
D. 正在发声编钟在振动
【答案】 A
【解析】【解答】解：A、孔明灯在上升过程中，不仅受到浮力并且受到重力作用，A不符合题意；
B、紫砂壶壶嘴和壶身上端开口，底部互相连通，是运用连通器原理，B符合题意；
C、司南指示南北方向是由于受到了地磁场作用，C符合题意；
D、一切发声物体都在振动，因此正在发声编钟在振动，D符合题意。
故答案为：A。
【分析】物体在上升过程中，不仅受到浮力并且受到重力作用.
连通器定义是上端开口、底部相连通容器，认清连通器构造特点，生活中应用连通器尚有：乳牛自动喂水器、自来水水塔和水龙头、过桥涵洞、洗手盆回水弯等等.
地磁北极在地理位置南极附近；而地磁南极则在地理位置北极附近.（地磁南北极与地理南北极并不重叠，它们交角称磁偏角，这是我国学者：沈括最早记述这一现象.）
一切发声物体都在振动.

5．如图所示电路中，闭合开关，向某一方向移动滑动变阻器滑片时，弹簧测力计示数增大，则（　　）
​
A. 螺线管上端是S极，滑片P向左移动                     B. 螺线管上端是S极，滑片P向右移动
C. 螺线管上端是N极，滑片P向左移动                    D. 螺线管上端是N极，滑片P向右移动
【答案】C
【解析】【解答】解：（1）由图可知，开关闭合后，由安培定则可知，螺线管上端是N极，
滑动变阻器滑片向左移动时，滑动变阻器连入电路中电阻变小，则电路中电流变大，通电螺线管磁性变强．
（2）通电螺线管磁性变强，对铁块吸引力变大，弹簧测力计示数就变大．
故选项ABD错误，C对．
故选C．
【分析】（1）影响通电螺线管磁性强弱原因有：电流大小、线圈匝数，线圈匝数一定，电流越大，磁性越强；
（2）电磁铁对铁块吸引力变大时，弹簧测力计示数变大，吸引了变小时，弹簧测力计示数变小．

6．信用卡刷卡时其磁条通过刷卡机缝隙线圈出会产生感应电流。如下设备与信用卡刷卡时工作原理相似是（   ）
A. 排气扇                                B. 电烤炉                                C. 电动机                                D. 发电机
【答案】 D
【解析】【解答】解：A、排气扇重要构造是一种电动机，是根据通电导体在磁场中受力而转动工作，不符合题意。
B、电烤炉是根据电流热效应工作，不符合题意。
C、电动机根据通电导体在磁场中受力而转动工作，不符合题意。
D、发电机是根据电磁感应原理工作，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了诸多电学设备，每个设备制成原理是常常考察知识点.一般来说，有电磁铁仪器是电流磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

7．如图所示环境保护型手电筒，筒内没有电池，使用时只要来回摇晃手电筒，使永磁体在线圈中来回运动，灯泡就能发光，下列几种试验与其原理相似是（   ）

A.                 B.                 C.                 D.
【答案】C
【解析】【解答】解：
永磁体在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光，因此手摇电筒工作原理为电磁感应现象；
A、图中为奥斯特试验，阐明了通电导体周围存在磁场，与手摇电筒工作原理无关，故A错误．
B、此图装置是通电螺线管，是用来研究通电螺线管周围磁场，与手摇电筒工作原理无关，故B错误．
C、图中闭合电路部分导体在磁场中做切割磁感线运动，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手摇电筒工作原理相符合，故C对．
C、此图反应了通电导体在磁场中受到力作用，与手摇电筒工作原理无关，故D错误．
故选C．
【分析】（1）手摇电筒是运用电磁感应现象制成，磁铁在线圈中来回运动，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光．（2）逐一分析下面四个选择项中各个设备制成原理，将两者对应即可得到答案．

8．有关电磁现象，下列说法对是（   ）
A. 铜制品很容易被磁化
B. 电磁继电器中铁芯，可以用永磁体替代
C. 发电机正常工作时，是将电能转化为机械能
D. 直流电动机转向器，由两个彼此绝缘金属半圆环构成
【答案】D
【解析】【解答】解：A、铜制品不是磁性材料，不容易被磁化，而铁、钴、镍等制品很容易被磁化，故A错误；
B、电磁继电器中磁体，必须用铁芯，通过电流通断控制磁性有无，不能用永磁体，故B错误；
C、发电机正常工作时，是将机械能转化为电能，故C错误；
D、直流电动机换向器是由两个彼此绝缘金属半圆环构成，故D对．
故选：D．
【分析】（1）铁钴镍等磁性材料容易被磁化；（2）电磁铁是运用电流磁效应制成，电流通断可以控制磁性有无；
电磁铁有电流有磁性，无电流时无磁性．铁芯需用软磁性材料制成，由于软磁性材料磁性不能保留下来；（3）发电机是根据电磁感应现象工作，工作过程中将机械能转化为电能；（4）换向器是由两个彼此绝缘铜制半环构成．

9．如图所示充电鞋垫，运用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上电池充电。下图中与充电鞋垫工作原理相似是（   ）

A.        B.        C.        D.
【答案】 B
【解析】【解答】充电鞋发电时，运用线圈在磁场中切割磁感线产生感应电流原理，B符合题意。
故答案为：B.
【分析】当闭合电路一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

10．如图是水位自动报警器原理示意图，下图四个试验能反应其自动报警原理是（   ）

A.              B.              C.              D.
【答案】 D
【解析】【解答】解：当水位达到金属块A时，控制电路接通。电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路静触点分开，绿灯灭。与红灯所在电路静触点接通，导致了红灯所在电路接通，红灯亮；由此可见：水位自动报警器原理是通过电磁铁控制工作电路。
A、条形磁铁周围存在磁场，A不符合题意；
B、是电动机原理，B不符合题意；
C、电磁感应现象，是发动机原理，C不符合题意；
D、是电磁铁原理，能反应其自动报警原理，D符合题意。
故答案为：D。
【分析】结合电磁铁继电器工作原理和过程分析解答即可.

11．如图中a表达垂直于纸面一根导线，它是闭合回路一部分．它在下图所示各磁场中水平运动时，哪种状况不会产生感应电流（   ）

A.               B.               C.               D.
【答案】B
【解析】【解答】解：磁极间磁感线是从N极指向S极，由图可知，ACD中导体运动时都会切割磁感线，因此会产生感应电流；
只有B没有切割磁感线，因此不会产生感应电流；
故选B．
【分析】能否产生感应电流，就要看图示情景能否满足①闭合电路；②导体切割磁感线运动这两个条件．

12．如图所示为科研人员研制“发电鞋”，鞋内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生磁场通过线圈，从而产生感应电流。当人以5km/h速度行走时，其发电功率约为0．4W。下列说法对是（   ）

A. 发电鞋工作时将电能转化为机械能
B. 发电鞋是运用电磁感应原理工作
C. 发电鞋是运用电流磁效应原理工作
D. 在人以5km/h速度行走1h过程中，发电鞋可以产生约0．4J电能
【答案】B
【解析】【解答】由题意可知，发电鞋工作时将机械能转化为电能，A不符合题意；发电鞋原理是电磁感应现象，B符合题意，C不符合题意；发电鞋1h内产生电能为W=Pt=0．4W×3600s=1440J，D不符合题意；
故答案为：B.
【分析】发电机工作时将机械能转化为电能，工作原理是电磁感应现象.

13．手机无线充电以便了人们生活，其中电磁感应无线充电是应用最多无线充电方案。如图所示，它原理是送电线圈通过一定频率交流电，线圈周围形成交变磁场，通过电磁感应在受电线圈中产生一定感应电流，从而将能量从发射端转移到接受端。下列选项中和受电线圈工作原理相似是（    ）

A. 扬声器      B. 电磁继电器      C. 动圈式话筒      D. 电动机
【答案】C
【解析】【解答】A、扬声器是运用通电导体在磁场中受力运动原理工作，A不符合题意；
B、电磁继电器运用是电流磁效应，B不符合题意；
C、动圈式话筒是运用电磁感应原理将声音信号转化为电信号装置，C符合题意；
D、电动机运用通电导体在磁场中受力运动原理工作，D不符合题意。
故答案为：C。
【分析】根据题中解释，电磁感应无线充电运用了电磁感应发电原理，动圈式话筒也运用了电磁感应原理工作.

14．如下是对电与磁部分四幅图分析，其中错误是（   ）
A. 如图装置闭合电路后磁针会偏转，阐明电流能产生磁场
B. 如图装置阐明通电导线在磁场中受到力作用
C. 如图装置所揭示原理可制造发电机
D. 图中动圈式话筒应用了磁场对电流作用
【答案】 D
【解析】【解答】A、这是奥斯特试验，阐明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，阐明通电导线在磁场中受到力作用，B不符合题意。
C、图中无电源，闭合电路一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了诸多电学设备，每个设备制成原理是常常考察知识点.一般来说，有电磁铁仪器是电流磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

15．如图所示，下列描述对是（   ）

A. 甲图：运用敏捷电流计可以精确测量电流值
B. 乙图：同名磁极互相吸引
C. 丙图：比较两次试验得出压力作用效果与受力面积关系
D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢
【答案】D
【解析】【解答】解：A、甲图敏捷电流计没有刻度值，运用敏捷电流计可以大体反应电流大小，故A错误；
B、图中是两个N极互相靠近，运用同名磁极互相排斥，故B错误；
C、丙图压力和受力面积都不一样，不能比较两次试验得出压力作用效果与受力面积关系，故C错误；
D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D对．
故选D．
【分析】（1）运用敏捷电流计可以大体反应感应电流大小；（2）同名磁极互相排斥；（3）压力作用效果与压力大小和受力面积有关；（4）流速越大地方，压强越小．

16．如图所示充电鞋垫，运用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上电池充电。下图中与充电鞋垫工作原理相似是（   ）

A.        B.        C.        D.
【答案】 B
【解析】【解答】充电鞋发电时，运用线圈在磁场中切割磁感线产生感应电流原理，B符合题意。
故答案为：B.
【分析】当闭合电路一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

17．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”工作原理（   ）。

A. 电磁感应                  B. 电流磁效应                  C. 电流热效应                  D. 磁场对电流作用
【答案】 A
【解析】【解答】“发电鞋”内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈做切割磁感线运动，线圈中就产生了感应电流，因此“发电鞋”工作原理是电磁感应现象。
故答案为：A。
【分析】闭合电路一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象。

18．电磁炮是一种先进动能杀伤武器，它是运用磁场对通电导体作用原理，对金属炮弹进行加速，具有速度快、命中率高等待点。下图中与此工作原理相似是（　　）
A.                                           B.
C.                                          D.
【答案】 D
【解析】【解答】解：A、图中试验装置，无电源，研究电磁感应现象，A不符合题意；
B、图中试验为电流磁效应，B不符合题意；
C、图中试验时探究带电体性质，C不符合题意；
D、图中试验装置，有电源，研究通电导体在磁场中受力，D符合题意。
故答案为：D。
【分析】电流存在着三种效应：
（1）电流流过导体时导体发热，这种现象是电流热效应．
（2）电流流过导体时导体周围产生磁场，这种现象是电流磁效应．
（3）电流流过导体时导体发生化学变化，这种现象是电流化学效应．

19．能源、信息和材料是现代社会发展三大支柱，有关它们下列说法中对是      （）
A. 光电池和VCD光碟都应用了磁性材料                  B. 核能是可再生能源
C. 光导纤维是运用超声波来传递信息                  D. 雷达是运用电磁波来进行定位和导航
【答案】D
【解析】【解答】A、光电池运用是光电效应，没有用到磁性材料；VCD光碟用激光在盘上烧刻出一道道凹痕，凹进去地方对光反射和凸地方对光反射是不一样样，运用也是光电效应，没有用到磁性材料，因此A是错误；
B、核能是不可再生能源，因此B是错误；
C、光导纤维是运用激光来传递信息，因此C是错误；
D、雷达是运用电磁波来进行定位和导航，因此D是对．
故选D．

【分析】A、录音带、录像带都是运用磁性材料来工作，干电池和VCD光盘不是；
B、核能不能短期内从自然界得到补充，是不可再生能源；
C、光导纤维是运用频率比较高激光来传递信息；
D、雷达就是运用电磁波来工作．这是一道学科综合题，考察了磁性材料、不可再生能源、光纤通信、雷达．

20．如图是一种手压式环境保护节能手电筒构造示意图。使用时，迅速按压手柄多次，闭合开关灯泡就能发光。这种不需要干电池手电筒工作原理是（   ）

A. 电磁感应现象         B. 电流磁效应         C. 磁极间互相作用         D. 通电线圈在磁场里受力转动
【答案】A
【解析】【解答】分析题中所给图，按压手柄，会带动齿轮旋转，齿轮再带动线圈转动，线圈转动切割了磁铁周围磁感线，从而产生感应电流，供应灯泡发光，因此这种手电筒工作原理是电磁感应现象，A符合题意.
故答案为：A.
【分析】发电过程是电磁感应原理，是闭合电路一部分切割磁感线时产生电流.

21．对图中各图所示状况判断，对是（   ）

A. 图（a）中q1q2两绝缘小球带同种电荷               B. 图（b）中导线a端接电源正极
C. 图（c）中不计摩擦、轮重及绳重，匀速拉绳力F大小为80N      D. 图（d）表达物体以5m/s速度匀速运动
【答案】 C
【解析】【解答】解：A、两带电小球互相吸引，故只能为同种电荷，故A错误；
B、小磁针N极指向电磁铁，故小磁针所在位置磁感线向里，故电磁铁下方为S极，由右手螺旋定则可知，电流应由b流入，故b为电源正极，故B错误；
C、由滑轮组中有三股绳与动滑轮相连，故拉力应为重力 ，即拉力为 =80N，故C对；
D、图象为S﹣t图象，故图象中每一点表达在某一时刻物体位置，图象表达物体距离没有发生变化，故物体应处在静止状态，故D错误；
故选C．
【分析】解答本题应掌握：（1）同种电荷互相排斥，异种电荷互相吸引；（2）由小磁针指向可知磁感线方向，由磁感线特点可知电磁铁磁极方向，再由右手螺旋定则可求得电流方向及电源正负极；（3）分析滑轮组可知，本滑轮为省力滑轮，由绳纸绕法可知拉力和物体重力关系．（4）首先应明确是何种图象，再由坐标含义得出图象意义．

22．下列说法中对是（   ）
A. 只要导体在磁场中运动就会受到磁场力作用
B. 电动机是运用电磁感应现象制成
C. 发电机是把电能转化为机械能机器
D. 电流周围存在着磁场
【答案】D
【解析】【解答】A、若该导体在磁场中没有做切割磁感线运动或电路没有闭合，都没有感应电流，因此该导体不会受到力作用，A不符合题意；
B、电动机是运用通电导线在磁场中受力作用原理制成，B不符合题意；
C、发电机是产生电能装置，即将机械能转化为电能过程，C不符合题意；
D、据奥斯特试验可知，通电导线周围存在着磁场，D符合题意；
故答案为：D．
【分析】（1）通电导体在磁场中才会受到磁场力作用；
（2）电动机是根据通电导体在磁场中受到力原理制成，实现电能转化为机械能；发电机是根据电磁感应现象制成，实现了机械能转化为电能.
（3）奥斯特试验第一种证明通电导体周围存在磁场.

23．如图是直流电铃工作原理图．下列说法对是（   ）

A. 铃声可以在真空中传播                                       B. 铃声是由铃碗振动产生
C. 变阻器滑片向右移时，电磁铁磁性增强           D. 绕制电磁铁线圈时，线圈匝数越少，磁性越强
【答案】B
【解析】【解答】解：A、声音传播需要介质，真空不能传声，故A错误；
B、当闭合开关铁腕振动，铃声响起，铃声是由铃碗振动产生，故B对；
C、滑动变阻器滑片向右滑动时，接入电路中电阻增大，电流减小，电磁铁磁性减弱，故C错误；
D、当通过电磁铁电流一定期，电磁铁线圈匝数越少，磁性越弱，故D错误．
故选B．
【分析】（1）声音传播靠介质；（2）声音是由物体振动产生；（3）变化电磁铁磁性强弱，就要从变化电磁铁线圈匝数或者变化通过电磁铁电流大小入手．而电磁铁固定，则其匝数固定．只能从电流入手．变化滑动变阻器接入阻值可以变化电路中电流；（4）①影响电磁铁磁性强弱原因：电流大小、线圈匝数多少、有无铁芯．有铁芯时，电流越大，匝数越多，磁性越强．

24．下列教材中探究试验，不需要控制电流一定是（　　）
A. 探究导体电阻与长度关系                                B. 探究通电导体产生热量与电阻关系
C. 探究电功与电压关系                                       D. 探究电磁铁磁性强弱与线圈匝数关系
【答案】A
【解析】【解答】解：A、电阻与导体长度、材料、横截面积和温度有关，与电流大小无关，探究与长度关系，不用控制电流一定，A对；
B、由Q=I2Rt可知，通电导体产生热量与电路中电流、导体电阻和通电时间有关，要探究热量与电阻关系，需控制电流和通电时间一定，B错误；
C、由W=UIt可知，要探究电功与电压关系，需使电流和通电时间一定，C错误；
D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数关系，需控制电路中电流相似，D错误．
故选A．
【分析】若所探究物理量与电流及其他原因有关，探究过程中需控制电流一定，根据各项分析即可得出结论．

25．下列设备，运用电磁继电器工作是（   ）
A. 水位自动报警器            B. 动圈式话筒
C. 电磁起重器                                      D. 直流电铃
【答案】 A
【解析】【解答】解：A、如图，由容器、左侧电源和电磁铁构成是控制电路，由有灯和右侧电源构成是工作电路，这是一种电磁继电器用控制电路来控制工作电路。A符合题意。
B、如图动圈式话筒，是运用电磁感应原理工作，只有一种电路。B不符合题意。
C、电磁起重机是运用电流磁效应工作，只有一种电路，C不符合题意。
D、电铃是运用电流磁效应工作，只有一种电路，D不符合题意。
故答案为：A
【分析】在电和磁这一部分中，学到了诸多电学设备，每个设备制成原理是常常考察知识点.一般来说，有电磁铁仪器是电流磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.
