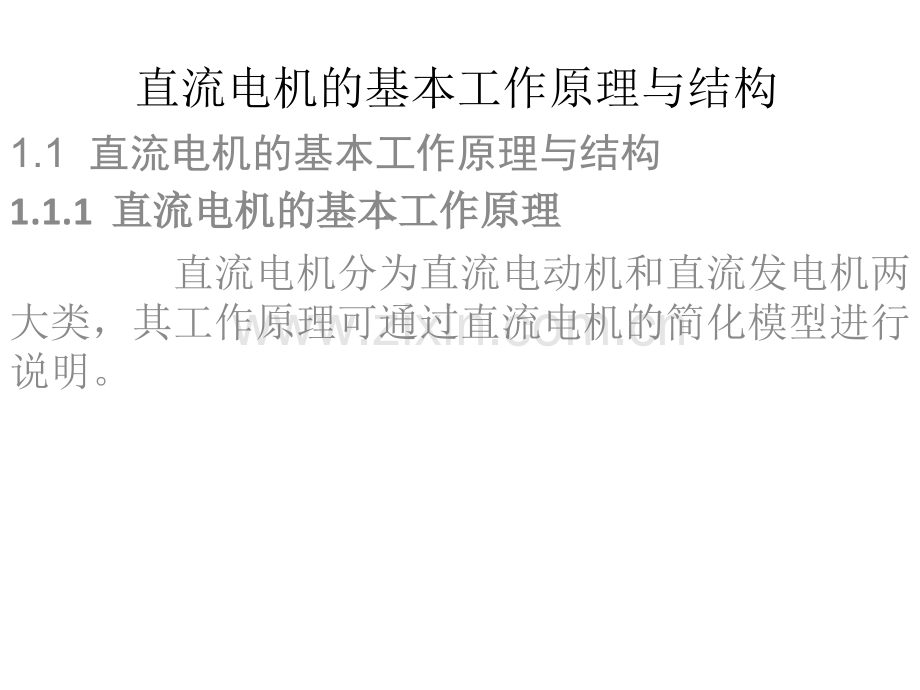

直流电机的基本工作原理与结构 1.1 直流电机的基本工作原理与结构1.1.1 直流电机的基本工作原理直流电机的基本工作原理 直流电机分为直流电动机和直流发电机两大类，其工作原理可通过直流电机的简化模型进行说明。1.直流发电机的工作原理 图1.1为直流发电机的简化模型。图中N,S为固定不动的定子磁极，abcd是固定在可旋转导磁圆柱体上的转子线圈，线圈的首端a，末端d连接到两个相互绝缘并可随线圈一同转动的导电换向片上。转子线圈与外电路的连接是通过放置在换向片上固定不动的电刷实现的。在定子与转子间有间隙存在，称其为气隙。图1.1 直流发电机模型 原动机拖动转子旋转原动机拖动转子旋转直流发电机的工作原理 当有原动机拖动转子以一定的转速逆时针旋转时，根据法拉第电电磁磁感感应应定定律律发发电电机机原原理理可知，在切割磁场的线圈abcd中将产生感应电动势。两条有效边导体产生的感应电动势大小应为;e=Bx l v （1-1）若Bx、l、v在空间相互垂直，则e的大小等于三者的乘积，感应电动势方向由右手定则右手定则确定。式中Bx为导体所在处的磁通密度，单位为Wb/m.m；L为导体ab或cd的有效长度，单位为m；v为导体ab或cd与Bx间的相对线速度，单位为m/s；e为导体感应电动势，单位为V。直流发电机的工作原理 导体中感应电动势的方向可用右手定则确定。在逆时针旋转情况下，如图1.1（a）所示，导体ab在N极下，产生的感应电动势极性为a点高电位，b点低电位；导体cd在S极下，感应电动势的极性为c点高电位，d点低电位，在此状态下电刷A的极性为正，电刷B的极性为负。当线圈旋转180，如图1.1（b），导体ab在S极下，感应电动势的极性为a点低电位，b点高电位，而导体cd则在N极下，感应电动势的极性为c点低电位，d点高电位，此时虽然导体中的感应电动势方向已改变，但由于原来与电刷A接触的换向片已经与电刷B接触，而与电刷B接触的换向片同时换到与电刷A接触，因此电刷A的极性仍为正，电刷B的极性仍为负。从图1.1中可看出，导体ab和cd中感应电动势方向是交变的，而和电刷A接触的导体总是位于N极下，和电刷B接触的导体总是在S极下，因此电刷A的极性总为正，而电刷B的极性总为负，在电刷两端可获得直流电动势输出。感应电动势的方向由两个因素决定；1，导体的运动方向，2，气隙磁场的极性。改变其中之一就可以改变感应电动势的方向。2.直流电动机的工作原理 若把电刷A,B接到一直流电源上，电刷A接电源的正极，电刷B接电源的负极，此时在电枢线圈中将有电流流过。如图1.2（a）所示为直流电动机的简化模型。图1.2 直流电动机的模型直流电动机 位于N极下线圈ab边和位于S极下线圈的cd边通以直流电流i，根据安培电磁力定律电磁力定律 电动机原理电动机原理可知，导体中产生电磁力F的大小应为；FBx l i （1-2）若B、i在空间相互垂直，则F的大小等于三者的乘积，方向由左手定则左手定则确定。式中Bx为导体所在处的磁通密度，单位为Wbm.m；L为导体ab或cd的有效长度，单位为m；i为导体中流过的电流，单位为A；F为电磁力，单位为N。在图1.2（a）的情况下，位于N极下的导体ab受力方向为从右向左，而位于S极下的导体cd受力方向为从左向右。该电磁力与转子半径之积即为电磁转矩，该转矩的方向为逆时针。当电磁转矩大于阻转矩时，线圈按逆时针方向旋转。当电枢旋转到图1.2（b）所示位置时，原位于S极下的导体cd转到N极下，其受力方向变为从右向左；而原位于N极下的导体ab转到S极下，导体ab受力方向变为从左向右，该转矩的方向仍为逆时针方向，线圈在此转矩作用下继续按逆时针方向旋转。这样虽然导体中流通的电流为交变的，但N极下的导体受力方向和S极下导体所受力的方向并未发生变化，电动机在此方向不变的转矩作用下转动。电刷的作用是把直流电变成线圈中的交变的电流。电磁力F的方向由两个因素决定；1，导体中的电流方向，2，气隙磁场的极性。改变其中之一就可以改变电磁力F的方向。同一台直流电机即可作发电机运行，也可作电动机运行，关键在输入功率的性质，发电机原理和电动机原理总是同时出现的，即电磁的相互作用，电枢电动势和电磁转矩是同时存在的。发电机：带上负载后，在输出电功率同时导体元件中产生的电流与磁场相互作用，根据电磁力定理产生电磁转矩，其方向与发电机的转速方向相反，阻碍发电机旋转，是制动转矩，原动机要输入足够大的拖动转矩来克服制动转矩，使发电机转速稳定，实现把机械能转化为电能输出。电动机：轴上输出机械功率同时导体元件在主极下运动，根据电磁感应定理产生电动势，其方向与电流方向相反，阻碍电流输入，是反电动势，外加电源电压必须大于反电动势，才能把电流灌入电动机，实现把电能转化为机械能输出。电磁感应定律发电机原理电磁感应定律发电机原理;右手定则右手定则 电磁力定律电磁力定律 电动机原理电动机原理;左手定则左手定则左动右发左动右发1.1.2 直流电机的基本结构 直流电机由定子（固定不动）与转子（旋转）两大部分组成，定子与转子之间有空隙,称为气隙。定子部分包括机座、主磁极、换向极、端盖、电刷等装置；转子部分包括电枢铁心、电枢绕组、换向器、转轴、风扇等部件。1风扇；2机座；3电枢；4主磁极；5刷架；6换向器；7接线板；8出线盒；9换向极；10端盖图1.3直流电动机的结构图 1定子部分定子部分 （1）机座 机座既可以固定主磁极、换向极、端盖等，又是电机磁路的一部分（称为磁轭）。机座一般用铸钢或厚钢板焊接而成，具有良好的导磁性能和机械强度。（2）主磁极 主磁极的作用是产生气隙磁场，由主磁极铁心和主磁极绕组（励磁绕组）构成，如图1.4所示。主磁极铁心一般由1.0mm1.5mm厚的低碳钢板冲片叠压而成，包括极身和极靴两部分。极靴做成圆弧形，以使磁极下气隙磁通较均匀。极身上面套有励磁绕组，绕组中通入直流电流。整个磁极用螺钉固定在机座上。1固定主磁极的螺钉；2主磁极铁心；3励磁绕组 图1.4 直流电机的主磁极 （3）换向极 换向极用来改善换向，由铁心和套在铁心上的绕组构成，如图1.5所示。换向极铁心一般用整块钢制成，如换向要求较高，则用1.0mm1.5mm厚的钢板叠压而成，其绕组中流过的是电枢电流。换向极装在相邻两主极之间，用螺钉固定在机座上。图1.5 直流电机的换向极 1换向极铁心；2换向极绕组 （4）电刷装置 电刷与换向器配合可以把转动的电枢绕组电路和外电路连接并把电枢绕组中的交流量转变成电刷端的直流量。电刷装置由电刷、刷握、刷杆、刷杆架、弹簧、铜辫构成，如图1.6所示。电刷组的个数，一般等于主磁极的个数。图1.6 直流电机的电刷装置 1电刷；2刷握；3弹簧压板；4座圈；5刷杆 2转子部分 （1）电枢铁心 电 枢 铁 心是电机磁路的一部分，其外圆周开槽，用来嵌放电枢绕组。电枢铁心一般用0.5mm厚、两边涂有绝缘漆的硅钢片冲片叠压而成，如图1.7所示。电枢铁心固定在转轴或转子支架上。铁心较长时，为加强冷却，可把电枢铁心沿轴向分成数段，段与段之间留有通风孔。图1.7 电枢铁心 （2）电枢绕组 电枢绕组是直流电机的主要组成部分，其作用是感应电动势、通过电枢电流，它是电机实现机电能量转换的关键。通常用绝缘导线绕成的线圈（或称元件），按一定规律连接而成。（3）换向器 换向器是由多个紧压在一起的梯形铜片构成的一个圆筒，片与片之间用一层薄云母绝缘，电枢绕组各元件的始端和末端与换向片按一定规律连接，如图1.8所示。换向器与转轴固定在一起。图1.8 换向器 1.1.3 直流电机的铭牌数据及主要系列 1直流电机的铭牌数据 电机制造厂按照国家标准，根据电机的设计和试验数据，规定了电机的正常运行状态和条件，通常称之为额定运行情况。凡表征电机额定运行情况的各种数据，称为额定值。额定值一般都标注在电机的铭牌上，所以也称为铭牌数据，它是正确合理使用电机的依据。2.直流电机的额定值 直流电机的额定值主要有下列几项：（1）额定功率；是指电机的输出功率，对发电机系指出线端输出的电功率。对电动机系指转轴上输出的机械功率。单位为W或kW。（2）额定电压；是指在额定工作条件下，电机出线端的平均电压。对于电动机是指输入额定电压，对于发电机是指输出额定电压。单位为V。（3）额定电流；是指电机在额定电压下，运行于额定功率时的电流值。单位为A。（4）额定转速；是指对应于额定电压、额定电流、电机运行于额定功率时所对应的转速。单位为rmin。（5）额定温升；是指电机允许的温升的限值，主要决定于电机的绝缘材料的绝缘等级。直流电机的励磁方式他励：励磁绕组的电流由独立电源提供的。并励；励磁绕组与电枢绕组并联。串励；励磁绕组与电枢绕组串联。复励；励磁绕组一部分与电枢绕组串联，另一部分与电枢绕组并联。电动机的合理运行 电机在实际应用时，是否处于额定运行情况，则要由负载大小来决定。一般不允许电机超过额定值运行，因为这会降低电机的使用寿命，甚至损坏电机，但电机长期处于低负载下工作，则没有得到充分利用，效率降低，不经济，所以应根据负载情况合理选用电机，使电机接近于额定运行情况运行，才是经济合理的。2直流电机系列直流电机系列 生产机械对电机的要求是各种各样的，若要求每台电机都能恰好在额定情况下运行，就需要有成千上万种规格的电机，这在实际上是不可能的，也是不经济的。为了合理选用电机和不断提高产品的标准化和通用化程度，电机制造厂生产的电机有很多是系列电机。所谓系列电机就是在应用范围、结构形式、性能水平和生产工艺等方面有共同性，功率按一定比例递增并成批生产的一系列电机。我国目前生产的直流电机的主要系列有：Z，Z2，Z3，Z4等系列，为一般用途的小型直流电机系列，是一种基本系列。“Z”表示直流，“3”表示第三次改型设计。系列容量为0.4 kW200kW，电动机的电压为110V,220V，发电机的电压为115V,230V。通风形式为防护式。ZF和ZD系列，为一般用途的中型直流电机系列。“F”表示发电机，“D”表示电动机。系列容量自55kW（320rmin）到1 450kW（1 000r/min）。电动机的电压为220V,330V,440V,600V；发电机的电压为230V,350V,460V,660V。发电机的通风形式为开启式和管道通风防护式；电动机为强迫通风式。ZZJ系列，为起重、冶金用直流电动机系列。电压有220V,440V两种。励磁方式有串励、并励、复励3种。工作方式有连续、短时和断续3种，基本形式为全封闭自冷式。此外还有ZQ直流牵引电动机系列及Z-H和ZF-H船用电动机和发电机系列等。
