耐候钢板规格施工技术交底
一、材料规格与验收标准
（一）钢板型号参数
1. 材质要求
o 主体结构采用Q355NH耐候钢板，屈服强度≥355MPa，抗拉强度470-630MPa，伸长率≥20%
o 厚度规格按设计图纸执行，允许偏差±0.7mm，对角线偏差≤3mm/m
o 表面锌层含量≥150g/㎡，耐盐雾性能≥500小时（按GB/T 10125标准）
2. 几何尺寸控制
o 平面度误差≤1.5mm/m²，边缘垂直度偏差≤1°
o 定尺长度允许偏差+50mm/-10mm，宽度偏差±3mm
（二）进场验收流程
1. 资料核查
o 出厂合格证（含力学性能检测报告）
o 第三方材质复检报告（每批次不少于3组）
o 表面处理质量检测记录
2. 实体检验
o 外观检查：无裂纹、结疤、折叠等缺陷，锈蚀等级≤GB/T 8923.1规定的C级
o 厚度检测：采用超声波测厚仪，每块钢板检测不少于5点
o 硬度测试：布氏硬度HBW 120-180（每批次抽检3%）

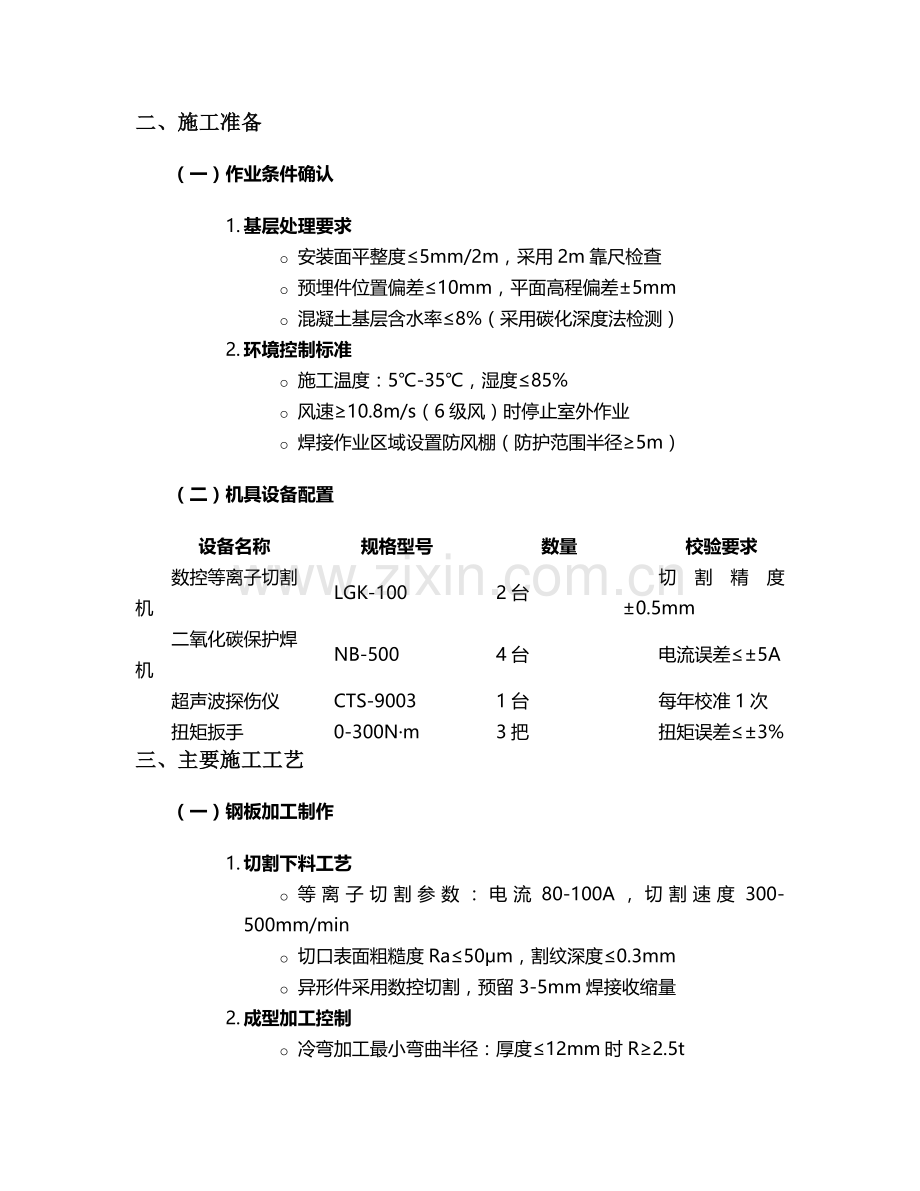

二、施工准备
（一）作业条件确认
1. 基层处理要求
o 安装面平整度≤5mm/2m，采用2m靠尺检查
o 预埋件位置偏差≤10mm，平面高程偏差±5mm
o 混凝土基层含水率≤8%（采用碳化深度法检测）
2. 环境控制标准
o 施工温度：5℃-35℃，湿度≤85%
o 风速≥10.8m/s（6级风）时停止室外作业
o 焊接作业区域设置防风棚（防护范围半径≥5m）
（二）机具设备配置
设备名称
规格型号
数量
校验要求
数控等离子切割机
LGK-100
2台
切割精度±0.5mm
二氧化碳保护焊机
NB-500
4台
电流误差≤±5A
超声波探伤仪
CTS-9003
1台
每年校准1次
扭矩扳手
0-300N·m
3把
扭矩误差≤±3%
三、主要施工工艺
（一）钢板加工制作
1. 切割下料工艺
o 等离子切割参数：电流80-100A，切割速度300-500mm/min
o 切口表面粗糙度Ra≤50μm，割纹深度≤0.3mm
o 异形件采用数控切割，预留3-5mm焊接收缩量
2. 成型加工控制
o 冷弯加工最小弯曲半径：厚度≤12mm时R≥2.5t
o 卷圆加工采用三辊卷板机，曲率半径偏差≤±2mm
o 折边角度偏差控制在±0.5°以内
（二）安装连接工艺
1. 焊接施工要点
o 焊接材料：ER50-6实芯焊丝（直径1.2mm），保护气体CO₂纯度≥99.9%
o 坡口形式：V型坡口（角度60°±5°，钝边1-2mm，间隙2-3mm）
o 焊接顺序：采用分段退焊法，每层焊道厚度3-5mm，层间温度控制在150-250℃
2. 螺栓连接规范
o 高强螺栓等级：10.9级摩擦型，接触面抗滑移系数≥0.45
o 紧固工艺：初拧（50%设计扭矩）→终拧（100%设计扭矩），终拧后外露丝扣2-3扣
o 扭矩值设定：M16螺栓350-380N·m，M20螺栓550-600N·m
（三）安装精度控制
1. 三维定位标准
o 轴线位置偏差≤3mm，标高偏差±2mm
o 垂直度偏差≤H/1000（H为柱高），且≤15mm
o 相邻板块接缝高低差≤1mm，缝隙宽度偏差±0.5mm
2. 焊接变形控制
o 采用刚性固定法（设置临时支撑间距≤1.5m）
o 多层焊时每层收缩量控制：纵向≤0.3mm/m，横向≤0.2mm/m
o 焊后24小时内禁止锤击焊缝区域
四、质量检验标准
（一）焊接质量验收
1. 外观检查标准
o 焊缝余高：0-3mm（手工焊），0-2mm（自动焊）
o 咬边深度≤0.5mm，连续咬边长度≤100mm
o 表面气孔：直径≤1.5mm的气孔每米允许1个，且间距≥20mm
2. 无损检测要求
o 一级焊缝：100%超声波探伤（GB/T 11345-2013，Ⅱ级合格）
o 二级焊缝：20%抽样探伤（不少于3条/批次）
o T型接头角焊缝进行磁粉检测（MT），Ⅰ级合格
（二）安装工程验收
1. 主控项目
o 钢板厚度实测值≥设计值的95%
o 连接节点抗拔力≥设计值的1.1倍（每50个节点抽检1个）
o 涂层附着力≥5MPa（划格法检测，每100㎡测3点）
2. 一般项目
o 表面平整度：2m靠尺检查≤3mm
o 接缝直线度：3mm/5m（拉通线检查）
o 色差控制：采用色差仪检测，ΔE≤3.0（CIE LAB系统）
五、成品保护措施
（一）表面防护处理
1. 临时防护措施
o 安装完成后立即涂刷临时防护漆（环氧富锌底漆，干膜厚度≥60μm）
o 棱角部位加装PVC防护套（厚度≥3mm）
o 通道区域设置脚手板隔离（木板厚度≥20mm）
2. 最终涂装工艺
o 表面处理：Sa2.5级喷砂除锈（表面粗糙度50-80μm）
o 涂层系统：底漆（80μm环氧富锌）+中层（120μm环氧云铁）+面漆（60μm氟碳漆）
o 固化条件：25℃下干燥7天（或80℃烘干2小时）
（二）成品保护责任
1. 分区管理
o 设置防护围栏（高度≥1.2m），悬挂"禁止踩踏"标识
o 划分施工通道与作业区，设置硬质隔离
o 每日完工后清理表面杂物，覆盖防火帆布
六、安全技术要求
（一）焊接作业安全
1. 防火防爆措施
o 作业点5m范围内清除易燃易爆物品，设置2个8kg干粉灭火器
o 乙炔瓶与氧气瓶间距≥5m，距明火点≥10m
o 焊接电缆绝缘电阻≥1MΩ（使用500V兆欧表检测）
2. 个人防护装备
o 佩戴焊接面罩（遮光号10-12）、阻燃防护服（氧指数≥28%）
o 绝缘手套击穿电压≥3000V，绝缘鞋耐压≥5000V
o 高空作业时使用双钩安全带（静载测试≥15kN）
（二）吊装作业控制
1. 吊具选择标准
o 钢丝绳安全系数≥6，卸扣额定载荷≥1.5倍吊重
o 钢板吊装采用专用吊具（每点承重≥1.2倍设计荷载）
o 起吊高度超过2m时设置溜绳（直径≥12mm尼龙绳）
2. 吊装作业半径
o 汽车吊工作半径≤额定半径的85%
o 吊装区域设置警戒区（半径=作业半径+2m）
o 信号指挥员持证上岗，使用对讲机（频道单独设置）
七、质量通病防治
（一）焊接缺陷处理
缺陷类型
产生原因
预防措施
处理方法
未熔合
电流过小、速度过快
预热温度≥80℃，层间温度≥150℃
碳弧气刨清除后重焊
气孔
气体纯度不足、风速过大
气体流量20-25L/min，设置防风屏
直径≤1mm气孔可打磨，超差者挖补
变形超标
焊接顺序不合理
采用对称焊接，设置反变形量（1-2mm）
火焰矫正（加热温度600-650℃）
（二）安装精度偏差
1. 平面度超差
o 控制措施：增加临时支撑点密度（间距≤1.2m）
o 调整方法：采用螺旋千斤顶顶推调平（单点顶推力≤5kN）
2. 接缝不平
o 控制措施：安装前进行预拼装（预拼偏差≤2mm）
o 处理方法：机械打磨（砂轮片粒度80目），打磨量≤0.5mm
八、施工记录要求
（一）过程控制资料
1. 隐蔽工程验收记录
o 预埋件位置复测记录（含三维坐标数据）
o 焊缝无损检测报告（附探伤图谱）
o 抗滑移系数试验记录（每2000套螺栓一组）
2. 质量评定资料
o 分项工程检验批验收记录（含实测实量数据）
o 涂层厚度检测报告（每100㎡检测10点）
o 尺寸偏差检查记录表（按GB 50205-2020附录执行）
（二）竣工资料组卷
1. 资料完整性要求
o 钢板出厂合格证及进场验收记录
o 施工日志（含天气情况、作业人数、完成工程量）
o 各检验批、分项工程质量验收记录
o 竣工图（含实际安装坐标偏差标注）
本技术交底未尽事宜，应严格按照GB 50205-2020《钢结构工程施工质量验收标准》及设计文件执行。施工过程中发现异常情况，应立即停止作业并报告技术负责人，经审批后方可继续施工。
