砖厂专用石灰池施工技术交底.doc

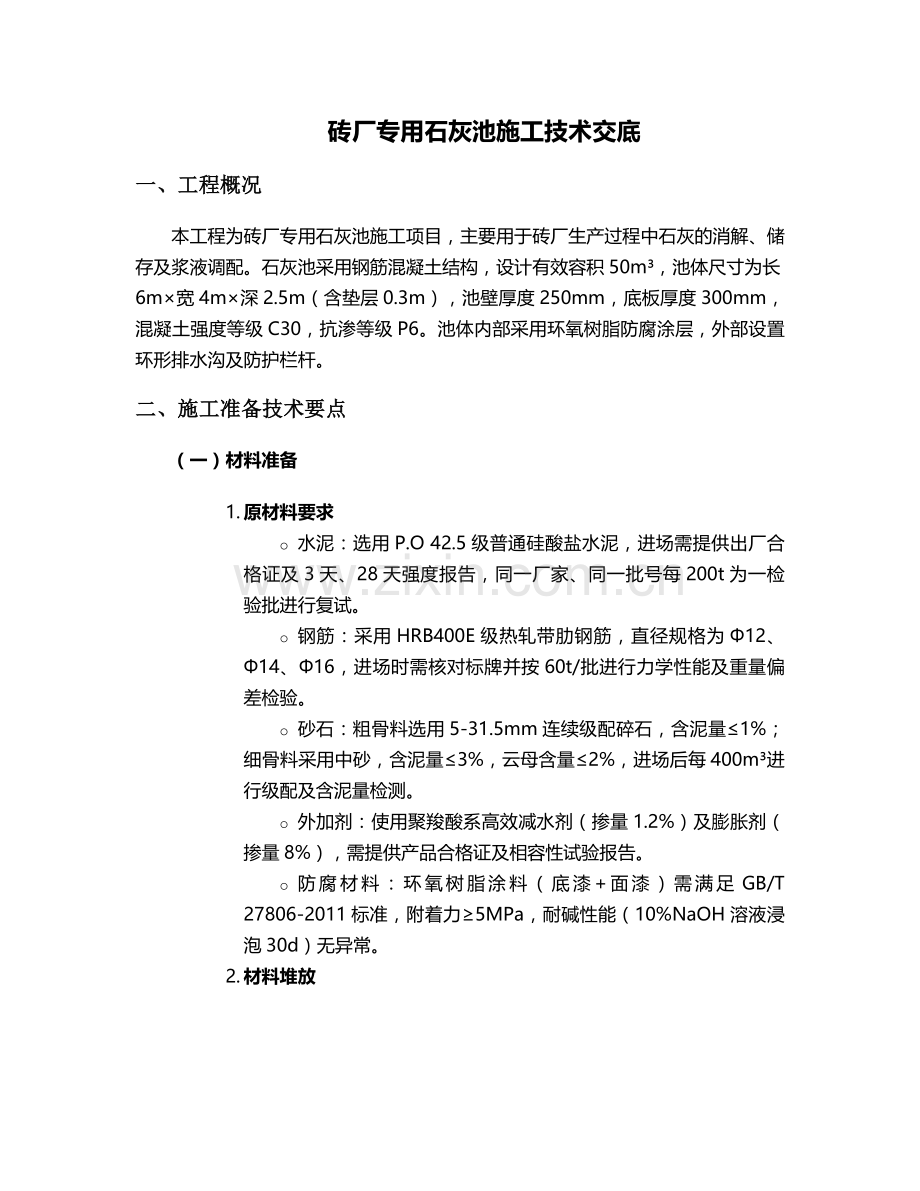

砖厂专用石灰池施工技术交底
一、工程概况
本工程为砖厂专用石灰池施工项目，主要用于砖厂生产过程中石灰的消解、储存及浆液调配。石灰池采用钢筋混凝土结构，设计有效容积50m³，池体尺寸为长6m×宽4m×深2.5m（含垫层0.3m），池壁厚度250mm，底板厚度300mm，混凝土强度等级C30，抗渗等级P6。池体内部采用环氧树脂防腐涂层，外部设置环形排水沟及防护栏杆。
二、施工准备技术要点
（一）材料准备
1. 原材料要求
o 水泥：选用P.O 42.5级普通硅酸盐水泥，进场需提供出厂合格证及3天、28天强度报告，同一厂家、同一批号每200t为一检验批进行复试。
o 钢筋：采用HRB400E级热轧带肋钢筋，直径规格为Φ12、Φ14、Φ16，进场时需核对标牌并按60t/批进行力学性能及重量偏差检验。
o 砂石：粗骨料选用5-31.5mm连续级配碎石，含泥量≤1%；细骨料采用中砂，含泥量≤3%，云母含量≤2%，进场后每400m³进行级配及含泥量检测。
o 外加剂：使用聚羧酸系高效减水剂（掺量1.2%）及膨胀剂（掺量8%），需提供产品合格证及相容性试验报告。
o 防腐材料：环氧树脂涂料（底漆+面漆）需满足GB/T 27806-2011标准，附着力≥5MPa，耐碱性能（10%NaOH溶液浸泡30d）无异常。
2. 材料堆放
o 水泥、外加剂等袋装材料需存放于防雨、防潮仓库，地面架空30cm以上，堆放高度不超过10袋；钢筋需分类架空堆放，底部垫木间距≤2m，表面覆盖防雨布。

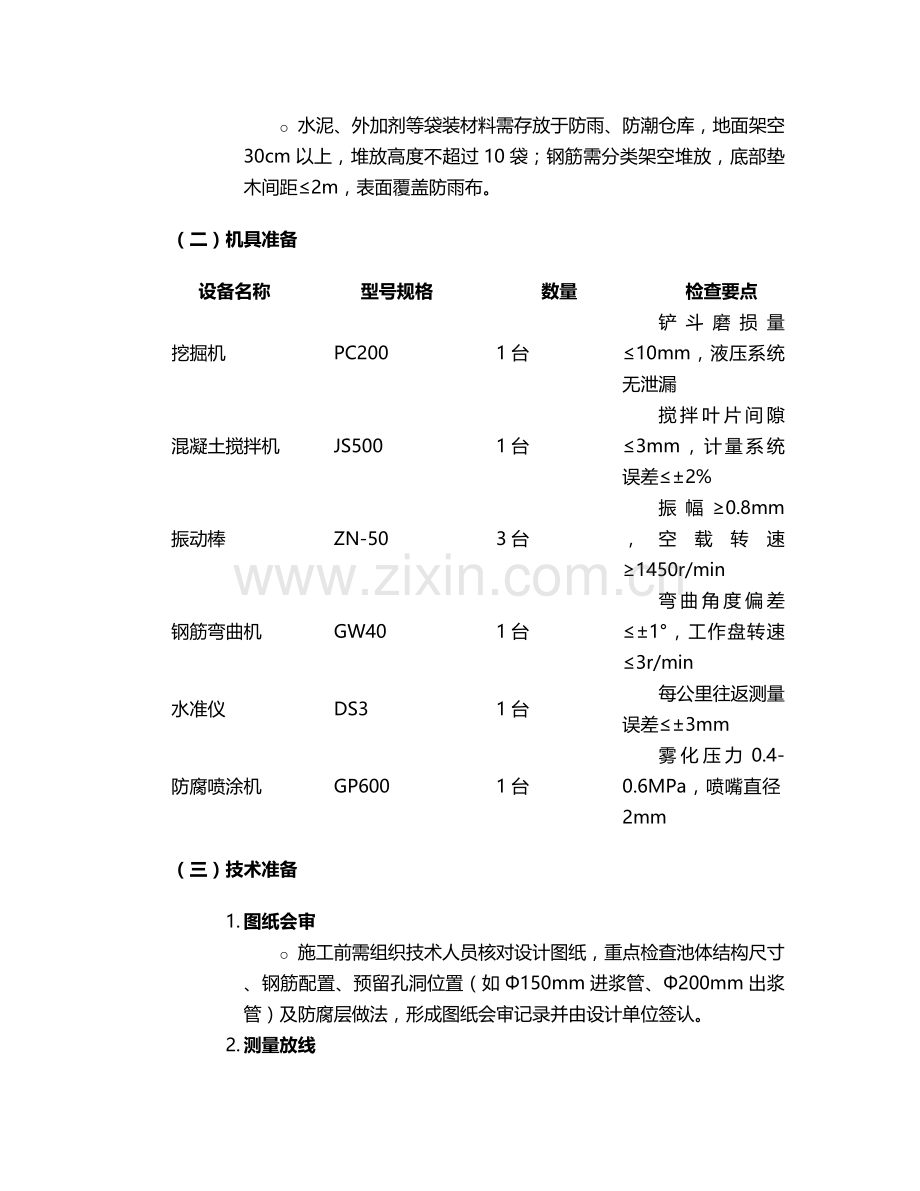

（二）机具准备
设备名称
型号规格
数量
检查要点
挖掘机
PC200
1台
铲斗磨损量≤10mm，液压系统无泄漏
混凝土搅拌机
JS500
1台
搅拌叶片间隙≤3mm，计量系统误差≤±2%
振动棒
ZN-50
3台
振幅≥0.8mm，空载转速≥1450r/min
钢筋弯曲机
GW40
1台
弯曲角度偏差≤±1°，工作盘转速≤3r/min
水准仪
DS3
1台
每公里往返测量误差≤±3mm
防腐喷涂机
GP600
1台
雾化压力0.4-0.6MPa，喷嘴直径2mm
（三）技术准备
1. 图纸会审
o 施工前需组织技术人员核对设计图纸，重点检查池体结构尺寸、钢筋配置、预留孔洞位置（如Φ150mm进浆管、Φ200mm出浆管）及防腐层做法，形成图纸会审记录并由设计单位签认。
2. 测量放线
o 采用全站仪进行轴线定位，设置4个永久性控制点（坐标偏差≤5mm），用水准仪测定±0.000标高（允许偏差±3mm）。基坑开挖线按基础尺寸外放1.5m（含工作面及放坡），撒白灰线标识。
三、主要施工流程及技术要点
（一）基坑开挖与处理
1. 开挖工艺
o 采用机械开挖（坡度1:0.5），预留300mm厚土层人工清底，基底标高允许偏差±50mm，轴线位移≤50mm。开挖过程中设置集水井（深1.5m，直径800mm），配备Φ100mm潜水泵排水，确保地下水位低于基底500mm以上。
2. 地基处理
o 基底土压实系数≥0.93（环刀法取样检测，每50m²不少于1点），如遇软弱土层需换填3:7灰土（虚铺厚度250mm，夯实至200mm），分层碾压（压路机吨位≥12t，碾压遍数≥6遍）。
3. 垫层施工
o 浇筑100mm厚C15混凝土垫层，采用平板振动器振捣密实，表面平整度偏差≤8mm/2m。垫层周边宽出基础底板100mm，养护时间≥7d，强度达到1.2MPa后方可进行下道工序。
（二）钢筋工程
1. 钢筋加工
o 钢筋表面应洁净无损伤，调直后局部弯曲偏差≤4mm/m，切断长度允许偏差±10mm。Φ16钢筋采用直螺纹连接（丝头长度25mm±1mm），Φ12、Φ14采用绑扎搭接（搭接长度40d，同一截面搭接率≤25%）。
2. 绑扎施工
o 底板钢筋：下层钢筋网片为Φ16@150双向，上层钢筋网片为Φ14@200双向，设置Φ16马凳筋（间距1000mm×1000mm，高度200mm）。
o 池壁钢筋：竖向钢筋Φ14@150，水平钢筋Φ12@150，内外层钢筋间距250mm，设置Φ12拉筋（梅花形布置，间距600mm）。
o 保护层：底板下层40mm（采用C30混凝土垫块，50mm×50mm×40mm），池壁30mm（环形垫块，间距1000mm）。
3. 预埋件安装
o 进浆管、出浆管采用DN150、DN200焊接钢管（壁厚6mm），管周设置加强筋（Φ12@100，3圈），预埋管轴线偏差≤10mm，标高偏差±5mm，与模板固定采用螺栓刚性连接。
（三）模板工程
1. 模板选型
o 采用18mm厚酚醛覆膜多层板（弹性模量≥4000MPa），次楞为50×100mm方木（间距300mm），主楞为双Φ48×3.5mm钢管（间距600mm），对拉螺栓采用Φ14止水螺栓（中部焊50×50×3mm止水片，间距600mm×600mm）。
2. 安装工艺
o 底板模板：内侧采用砖胎膜（240mm厚MU10烧结砖，M5水泥砂浆砌筑），顶部高出底板面200mm，内侧抹20mm厚1:2.5水泥砂浆找平。
o 池壁模板：采用“先内后外、分层安装”顺序，安装前涂刷水性脱模剂（用量0.2kg/m²），模板接缝处粘贴5mm厚海绵条，拼缝平整度≤2mm。
o 支撑系统：立杆间距600mm×600mm，扫地杆距地面200mm，水平杆步距1.5m，每道剪刀撑覆盖3-4根立杆，与地面夹角45°-60°。
3. 模板拆除
o 侧模拆除：混凝土强度≥1.2MPa（浇筑后≥24h），且表面及棱角不因拆除受损；底模拆除：需达到设计强度100%（留置同条件养护试块，试压强度≥30MPa），拆除顺序遵循“后支先拆、先支后拆”原则。
（四）混凝土工程
1. 配合比设计
o 实验室出具的C30P6混凝土配合比为：水泥420kg、砂680kg、碎石1150kg、水180kg、减水剂5.04kg、膨胀剂33.6kg，坍落度控制在180±20mm（每工作班测试≥2次）。
2. 浇筑工艺
o 底板浇筑：采用“由远及近、分段分层”方式，分层厚度≤500mm，使用ZN-50振动棒振捣（插点间距≤300mm，振捣时间15-30s），表面采用平板振动器二次振捣后抹光，初凝前进行拉毛处理（纹路深度2-3mm）。
o 池壁浇筑：采用“分层循环浇筑法”，每层高度500mm，振动棒插入下层混凝土50mm，避免碰撞钢筋及预埋件。施工缝设置在距底板顶面300mm处，预留Φ16@200止水钢板（300mm宽，双面焊接）。
3. 养护措施
o 浇筑完成后12h内覆盖土工布并洒水养护，保持表面湿润≥14d（抗渗混凝土），养护期间环境温度≥5℃，如低于0℃需采取覆盖棉被+电热毯保温（温度不低于5℃）。
（五）防腐工程
1. 基层处理
o 混凝土表面需达到Sa2.5级除锈标准（采用喷砂处理，表面粗糙度50-80μm），平整度偏差≤3mm/2m，阴阳角做成圆弧角（半径50mm）。表面缺陷采用环氧树脂腻子修补（厚度≤2mm），固化时间≥24h。
2. 涂层施工
o 底漆：采用无溶剂环氧底漆（干膜厚度80μm），喷涂2道（间隔≥4h），实干后附着力测试≥5MPa（划格法，格距1mm）。
o 面漆：采用玻璃纤维布增强环氧面漆（干膜厚度200μm），涂刷顺序为“底漆→第一层布→面漆→第二层布→面漆”，布层搭接宽度≥50mm，表面无气泡、褶皱。
3. 验收标准
o 涂层厚度：采用磁性测厚仪检测（每10m²不少于3点），80%测点厚度≥设计值，最小厚度≥80%设计值。
o 电火花检测：采用20kV电火花检测仪（探头移动速度300mm/s），无击穿现象（每处漏点需修补直径≥100mm）。
四、质量控制标准
（一）结构工程质量要求
项目
允许偏差
检验方法
检验频率
池体轴线位置
≤15mm
全站仪测量
4个轴线控制点
截面尺寸
+8mm，-5mm
钢尺量测（每边不少于2点）
每道墙、底板各测3处
表面平整度
≤8mm
2m靠尺+塞尺
每10m²测1点
预埋件位置
≤10mm
钢尺检查
全数检查
混凝土强度
≥设计值100%
回弹法+钻芯取样（每个检验批1组）
每50m³混凝土1组
（二）功能性质量要求
1. 抗渗性能
o 混凝土试块抗渗等级≥P6（每500m³留置1组抗渗试块，养护28d后进行抗渗试验），池体满水试验（水位至设计标高，浸泡24h后开始观测，渗水量≤2L/(m²·d)）。
2. 防腐性能
o 涂层附着力≥5MPa（每100m²测1点），耐碱性能（10%NaOH溶液浸泡30d）涂层无起泡、脱落现象（试验面积≥0.5m²）。
五、安全施工规范
（一）基坑安全
1. 边坡防护
o 开挖深度≥2m时设置1.2m高防护栏杆（横杆2道，立杆间距2m），挂密目安全网（网目密度≥2000目/100cm²），夜间设置红色警示灯（间距3m）。
2. 支护监测
o 基坑周边设置4个沉降观测点（每2d观测1次），最大沉降量≤50mm，沉降速率≤5mm/d，如超预警值立即停工并采取坡顶卸载（卸载宽度≥2m）。
（二）高处作业安全
1. 脚手架搭设
o 池壁施工采用落地式双排脚手架（立杆间距1.5m×1.8m，步距1.8m），脚手板满铺（搭接长度≥200mm），设置1.2m高挡脚板及两道防护栏杆，作业层脚手板下挂水平安全网。
2. 个人防护
o 作业人员必须佩戴安全帽（帽衬与帽壳间距5-20mm）、安全带（高挂低用，安全绳长度≤2m），穿防滑鞋（鞋底花纹深度≥3mm），严禁酒后作业。
（三）临时用电安全
1. 配电系统
o 采用“三级配电两级保护”（总配电箱→分配电箱→开关箱），漏电保护器动作电流≤30mA（潮湿环境≤15mA），动作时间≤0.1s。电缆架空敷设（高度≥2.5m），严禁拖地或埋地。
2. 设备接地
o 搅拌机、振动棒等设备金属外壳需做保护接零（接地电阻≤4Ω），每台设备设置独立开关箱（“一机一闸一漏”），配电箱上锁并设防雨罩。
（四）防火防爆安全
1. 材料管理
o 环氧树脂、稀释剂等易燃材料需单独存放于防爆仓库（温度≤30℃，与火源距离≥10m），配备4kg干粉灭火器（每50m²不少于2具），严禁在施工现场吸烟。
2. 焊接作业
o 钢筋焊接时设置接火斗（铺防火毯），作业点下方10m范围内不得有易燃物，焊机二次线长度≤30m，接头处绝缘电阻≥1MΩ。
六、成品保护措施
1. 混凝土保护
o 浇筑完成后7d内严禁堆载（荷载≤2kN/m²），池壁模板拆除时采用专用吊具（避免碰撞棱角），表面覆盖塑料薄膜+土工布（防晒、防裂）。
2. 防腐层保护
o 涂层施工完成后养护≥7d（环境温度25℃时），养护期间严禁人员进入（需进入时穿软底鞋，铺设木板），后续工序施工时采用木板隔离（与涂层间距≥50mm）。
3. 预埋件保护
o 预埋管口采用塑料封堵（防止杂物进入），外露钢筋涂刷防锈漆（厚度≥60μm），标识牌注明“严禁碰撞”（红底白字，尺寸300mm×200mm）。
七、施工验收程序
1. 隐蔽工程验收
o 地基处理、钢筋绑扎、预埋件安装等隐蔽工程需报监理工程师验收（验收内容包括钢筋规格、数量、间距、保护层厚度等），验收合格签署《隐蔽工程验收记录》后方可进行下道工序。
2. 分项工程验收
o 模板、钢筋、混凝土、防腐等分项工程完工后，施工单位自检合格（填写《分项工程检验批质量验收记录》），报监理单位验收（验收时需提供原材料复试报告、施工记录等资料）。
3. 竣工验收
o 工程完工后组织竣工验收，验收内容包括结构尺寸、混凝土强度、抗渗性能、防腐层质量等，验收合格后签署《单位工程竣工验收记录》，并提交竣工图、隐蔽工程记录、试验报告等资料（一式4份，建设单位、监理单位、施工单位、档案馆各1份）。
八、注意事项
1. 季节性施工
o 雨季施工：基坑周边设置挡水墙（高度500mm），混凝土浇筑时准备防雨布（覆盖率100%），雨后需对模板支撑系统进行检查（立杆垂直度偏差≤1/200）。
o 冬季施工：混凝土采用热水拌合（水温≤80℃），掺加早强防冻剂（掺量3%），浇筑后采用棉被+电热毯养护（温度≥5℃，养护时间≥21d）。
2. 应急处理
o 混凝土裂缝：表面裂缝（宽度＜0.2mm）采用环氧树脂浆液封闭；深层裂缝（宽度≥0.2mm）采用压力注浆处理（注浆压力0.3-0.5MPa）。
o 触电事故：现场配备急救箱（含绝缘手套、绝缘棒），发生触电时立即切断电源（使用干燥木棒挑开电线），对伤者进行心肺复苏并拨打120急救电话。
本技术交底未尽事宜，需严格按照设计图纸、《混凝土结构工程施工质量验收规范》（GB 50204-2015）及《工业建筑防腐蚀设计规范》（GB 50046-2018）执行，施工过程中如遇技术问题，应及时与技术部门联系解决。
