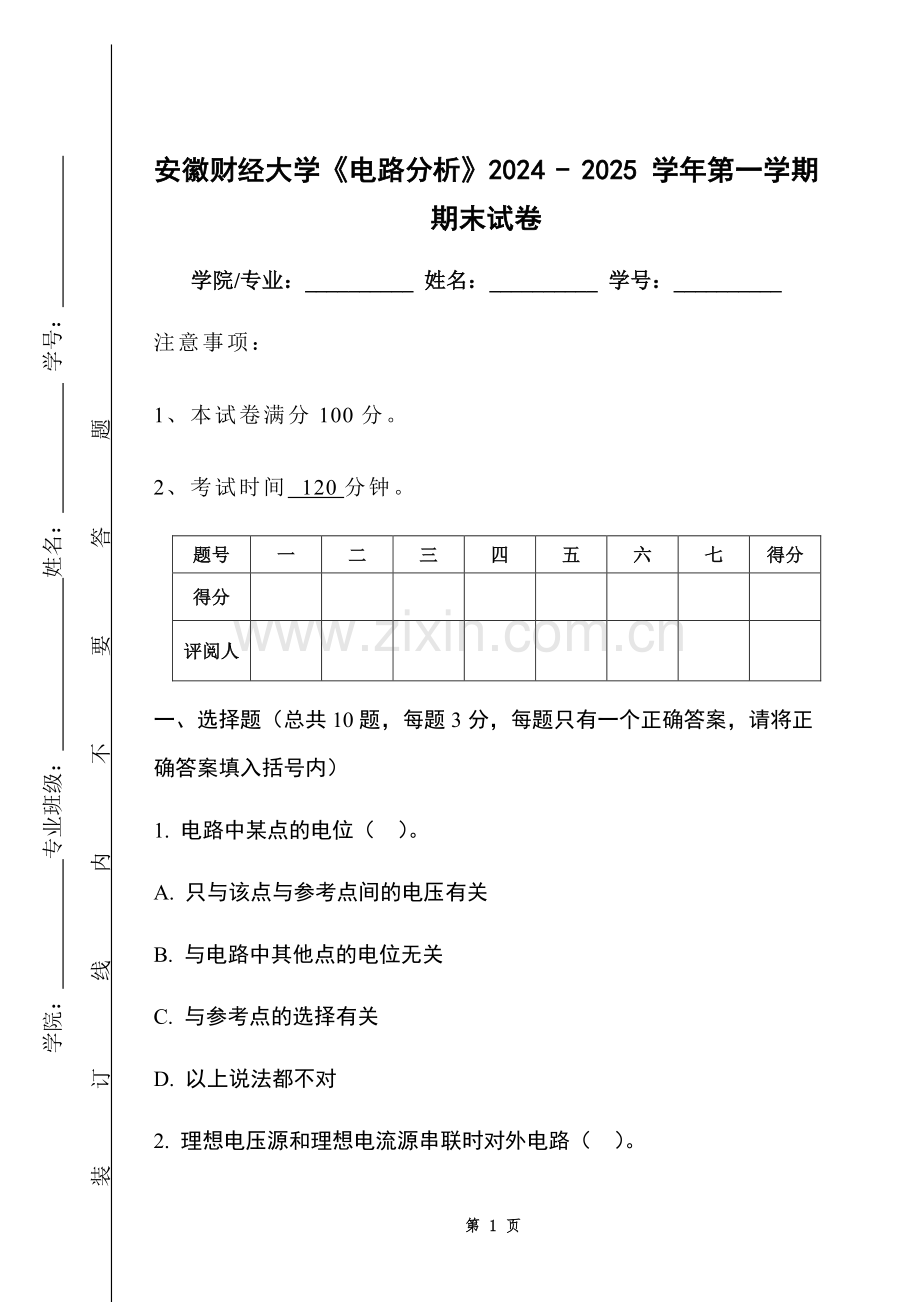

安徽财经大学《电路分析》2024 - 2025 学年第一学期期末试卷.pdf

第第 1 1 页页 安徽财经大学电路分析安徽财经大学电路分析2024 2024-2025 2025 学年第一学期学年第一学期期末试卷期末试卷 学院学院/专业：专业：_ 姓名：姓名：_ 学号：学号：_ 注意事项：1、本试卷满分 100 分。2、考试时间 120 分钟。一、选择题（总共 10 题，每题 3 分，每题只有一个正确答案，请将正确答案填入括号内）1.电路中某点的电位（）。A.只与该点与参考点间的电压有关 B.与电路中其他点的电位无关 C.与参考点的选择有关 D.以上说法都不对 2.理想电压源和理想电流源串联时对外电路（）。题号题号 一一 二二 三三 四四 五五 六六 七七 得分得分 得分得分 评阅人评阅人 学院：专业班级：姓名：学号：装 订 线 内 不 要 答 题 第第 2 2 页页 A.等效为理想电压源 B.等效为理想电流源 C.无等效电路 D.等效为电阻 3.电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）。A.增大 B.减小 C.不变 D.先增大后减小 4.一个具有 n 个节点，b 条支路的电路，其独立的 KCL 方程数为（）。A.n-1 B.b-n+1 C.n D.b 5.当一个线性电阻元件的电压增大到原来的 2 倍时，其功率增大到原来的（）。第第 3 3 页页 A.2 倍 B.4 倍 C.8 倍 D.不变 6.已知某正弦电压的频率 f=50Hz，初相角=30，有效值为 100V，则该正弦电压的瞬时值表达式为（）。A.u=100sin(314t+30)B.u=100sin(50t+30)C.u=141.4sin(314t+30)D.u=141.4sin(50t+30)7.若某电路元件的电压 u 和电流 i 取关联参考方向，且 P=ui 0，则该元件（）。A.吸收功率 B.发出功率 C.无法确定功率情况 D.既不吸收也不发出功率 8.对于 R、L、C 串联的正弦交流电路，当 XL=XC 时，电路呈现（）。第第 4 4 页页 A.感性 B.容性 C.阻性 D.无法确定 9.已知电路中 A 点电位 VA=5V，B 点电位 VB=-3V，则 A、B 两点间电压 UAB 为（）。A.2V B.8V C.-2V D.-8V 10.某电路中，若某支路电流为零，则该支路可视为（）。A.短路 B.开路 C.无法确定 D.既不是短路也不是开路 二、填空题（总共 10 题，每题 2 分，请将正确答案填在横线上）1.电路的基本组成部分有电源、_、_和_。第第 5 5 页页 2.电压的实际方向规定为_。3.基尔霍夫电流定律（KCL）指出，对于电路中的任一节点，在任一瞬间，流入该节点的电流之和_流出该节点的电流之和。4.当电源频率 f 增加时，电感元件的感抗 XL_，电容元件的容抗XC_。5.正弦交流电的三要素是_、_和_。6.线性电阻元件的伏安特性曲线是一条_。7.某电路中电阻 R=10，通过的电流 I=2A，则该电阻消耗的功率 P=_。8.若某电容元件的电容 C=5F，接在 u=10sin(1000t)V 的电源上，则通过该电容的电流 i=_。9.两个电阻 R1=10，R2=20，串联后的等效电阻 R=_。10.已知某正弦电压的有效值为 220V，则其最大值 Um=_。三、判断题（总共 10 题，每题 1 分，正确的打，错误的打）1.电路中两点间的电压只取决于这两点的电位。（）2.理想电压源和理想电流源不能等效互换。（）3.电阻元件的电压与电流成正比，其比例系数就是电阻值。（）第第 6 6 页页 4.电感元件在直流电路中相当于开路。（）5.电容元件在直流电路中相当于短路。（）6.正弦交流电路中，有功功率 P=UI。（）7.基尔霍夫电压定律（KVL）只适用于闭合回路。（）8.串联电阻电路中，电阻越大，其消耗的功率越小。（）9.并联电容电路中，电容越大，其等效电容越小。（）10.某元件的电压和电流取非关联参考方向时，若 P=ui 0，则该元件吸收功率。（）四、简答题（总共 3 题，每题 10 分）1.简述基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）的内容，并说明它们在电路分析中的重要性。2.说明线性电阻元件、电感元件和电容元件在正弦交流电路中的特性，并分析它们对电路中电压、电流关系的影响。3.什么是正弦交流电的有效值？为什么在实际应用中常使用有效值来表示正弦交流电的大小？五、计算题（总共 2 题，每题 15 分）1.已知某串联电路中，电阻 R=10，电感 L=0.01H，电容 C=100F，电源电压 u=20sin(1000t)V。求：第第 7 7 页页 （1）电路的阻抗 Z；（2）电路中的电流有效值 I；（3）电阻、电感、电容两端的电压有效值 UR、UL、UC；（4）电路的有功功率 P、无功功率 Q 和视在功率 S。2.如图所示电路，已知 E1=12V，E2=6V，R1=2，R2=1，R3=3。用支路电流法求各支路电流 I1、I2、I3。此处可留出空白区域用于学生作答
